【产品概要】
性能特点
具有安全防电墙功能，能自动检测输入电源是否正确。
输出高压可变频，范围 50Hz、60Hz 可选，可作为可变高压源使用。
直流耐压及绝缘电阻测试完成后，测试仪能在 0.2 秒内快速放电，保护操作者的安全。
具有电流下限报警功能，在测试时可防止测试线开路对被测元器件造成的误判。
具有键盘锁功能，防止操作者修改测试参数，保证被测体按照设定的参数进行测试。
线性功放驱动输出正弦波电压(电流)，波峰因数在 1.3～1.5 范围内。
采用 240*64 绘图型液晶显示器显示，人性化的界面设计。
具有中、英文显示界面，可满足不同用户的不同需要。
可预先设置保存测试参数：可设置 30 个文件，每个文件可设置 99 个测试步。
选配 RS232、RS485、USB 接口、标配 PLC 接口。
【规格表】

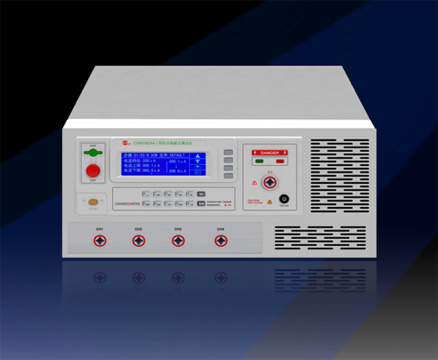

| 型号 | CS9929DX4-J | ||
|---|---|---|---|
| 测试模式 | AC/DC/IR | ||
| ACW | 输出电压 | 范围 | 0.500kV～10.00kV |
| 精度 | ±（1.5%读值+5V） | ||
| 分辨率 | 1V | ||
| 最大输出功率 | 200VA（10.00kV/20mA） | ||
| 最大额定电流 | 20mA | ||
| 下限电流范围 | 0～20mA,0=不判断下限 | ||
| 电流档位 | 200uA、2mA、20mA | ||
| 输出波形 | 正弦波 | ||
| 输出波形失真度 | ≤2%（空载或纯阻性负载） | ||
| 波峰因数 | 1.3～1.5 | ||
| 输出信号类型 | DDS+功放 | ||
| 电压上升时间 | 0.3s～999.9s 0=电压上升时间关 | ||
| 测试时间 | 0.3s～999.9s 0=连续测试 | ||
| 电压下降时间 | 0.3s～999.9s 0=电压下降时间关 | ||
| ACW | 间隔时间 | 0.0s～999.9s 0=间隔时间关 | |
| 输出电压模式 | N 模式、G 模式 | ||
| 通道数 | 4 | ||
| DCW | 输出电压 | 范围 | 0.500kV～10.00kV |
| 精度 | ±（1.5%读值+5V） | ||
| 分辨率 | 1V | ||
| 最大输出功率 | 100W（10.00kV/10mA） | ||
| 最大额定电流 | 10mA | ||
| 电流档位 | 2uA、20uA、200uA、2mA、10mA | ||
| 纹波系数 | ≤5% | ||
| 放电时间 | ≤200ms | ||
| 最大充电电流 | 10mA | ||
| 电压上升时间 | 0.3s～999.9s 0=电压上升时间关 | ||
| 测试时间 | 0.3s～999.9s 0=连续测试 | ||
| 电压下降时间 | 0.3s～999.9s 0=电压下降时间关 | ||
| 间隔时间 | 0.0s～999.9s 0=间隔时间关 | ||
| 延时报警时间 | 0.3s～999.9s 0=延时报警时间关 | ||
| 输出电压模式 | N 模式、G 模式 | ||
| 通道数 | 4 | ||
| IR | 输出电压 | 范围 | 0.500kV～2.500kV |
| 精度 | ±（1.5%读值+5V） | ||
| IR | 分辨率 | 1V | |
| 最大上限设定值 | 10000MΩ | ||
| 最大下限设定值 | 9999MΩ | ||
| 最小下限设定值 | 1MΩ | ||
| 电压上升时间 | 0，0.3s～999.9s 0=电压上升时间关 | ||
| 测试时间 | 0，0.3s～999.9s 0=连续测试 | ||
| 间隔时间 | 0.0s～999.9s 0=间隔时间关 | ||
| 自动切换档位 | 可设置为开、关 | ||
| 放电时间 | ≤200ms | ||
| 通道数 | 4 | ||
| 电压表 | 范围 | AC | 0.500kV～10.00kV |
| DC | 0.500kV～10.00kV | ||
| 精度 | ±（1.5%读值+5V） | ||
| 分辨率 | 1V | ||
| 显示数值 | 均方根值 | ||
| 耐压电流表 | 测量范围 | AC | 0 ～ 20mA |
| DC | 0 ～ 10mA | ||
| 分辨 率 | AC | 200uA 档：0.1uA，2mA 档：1uA，20mA 档:10uA | |
| DC | 2uA 档：0.001uA， 20uA 档：0.01uA， 200uA 档：0.1uA， 2mA 档:1uA， 10mA 档:10uA | ||
| 测量精度 | ≥2mA 为±（1.5%+5 个字），<2mA 为±（3%+5 个字） | ||
| 偏移功能 | 测试线及附件的的电流可以被减去 | ||
| 测试模式 | FLOAT 模式：RETURN 端不接机壳 | ||
| 电阻表 | 测量范围 | 1MΩ～10000MΩ | |
| 分辨率 | 1MΩ～9.999MΩ:0.001MΩ， 10MΩ～99.99MΩ:0.01MΩ, 100MΩ～999.9MΩ:0.1MΩ， 1000MΩ～10000MΩ:1MΩ | ||
| 精度 | 1MΩ～999MΩ ±5%，1000MΩ～10000MΩ ±10% | ||
| 计时器 | 范围 | 0～999.9s | |
| 分辨率 | 0.1s | ||
| 精度 | ±（0.1%+50ms） | ||
