规格参数

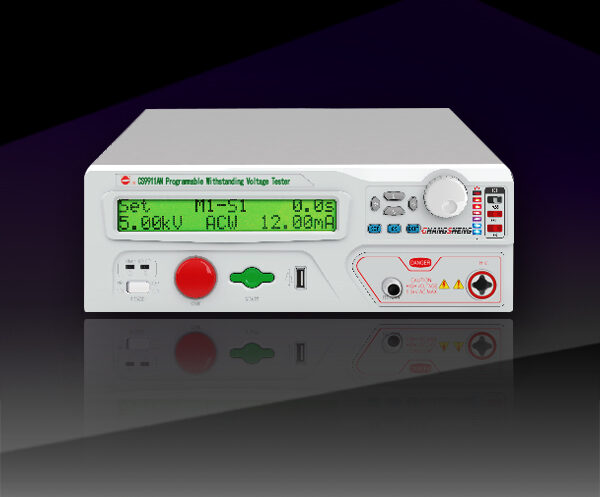

【产品概要】
性能特点
标配预防性安全系统（具有 OK 灯，过零启动，高压指示灯，电压安全指示柱功能）
快速的电压上升时间（100ms）
测试自动稳定控制系统
可以测试阻性，容性，感性等不同负载
0.2 秒快速放电功能
可设置电压上升时间，测试时间，暂停时间
具有电弧侦测功能，可设置电弧侦测等级
20 个记忆组，每组 8 个测试步
多步测试时，可自动循环测试，也可单步手动测试，适用对不同部位耐压要求的测试
启动复位次数有记录，新增测试统计功能
50HZ ,60HZ 频率可选
标配 PLC 接口，选配遥控测试枪。U 盘存储功
【规格表】
| 型号 | CS9922N | CS9922AN | CS9922BN | ||
|---|---|---|---|---|---|
| 测试模式 | AC/DC/IR | AC/IR | AC/DC/IR | ||
| ACW | 输出电压 | 范围 | 0.050kV～5.000kV | ||
| 精度 | ±（2%读值+5V） | ||||
| 分辨率 | 1V | ||||
| 最大输出功率 | 60VA | 100VA | |||
| 最大额定电流 | 12mA | 20mA | |||
| 下限电流范围 | 0～12mA,0=不判断下限 | 0～20mA | |||
| 电流档位 | 2mA、12mA | 2mA、20mA | |||
| 输出波形 | 正弦波 | ||||
| 输出波形失真度 | ≤2%（空载或纯阻性负载） | ||||
| 波峰因数 | 1.3～1.5 | ||||
| 输出信号类型 | DDS+功放 | ||||
| 电压上升时间 | 0.3s～999.9s 0=电压上升时间关 | ||||
| 测试时间 | 0.3s～999.9s 0=连续测试 | ||||
| 间隔时间 | 0.0s～999.9s 0=间隔时间关 | ||||
| 电弧侦测 | 0~9，0 为关 | ||||
| DCW | 输出电压 | 范围 | 0.050kV～6.000kV | 0.050kV～6.000kV | |
| 精度 | ±（2%读值+5V） | ±（2%读值+5V） | |||
| 分辨率 | 1V | 1V | |||
| 最大输出功率 | 30W | 60W | |||
| 最大额定电流 | 5mA | 10mA | |||
| 电流档位 | 2mA、5mA | 2mA、10mA | |||
| 纹波系数 | ≤5% | ≤5% | |||
| 放电时间 | ≤200ms | ≤200ms | |||
| 最大充电电流 | 5mA | 10mA | |||
| 电压上升时间 | 0.3～999.9s 0=电压上升时间关 | ||||
| 测试时间 | 0.3～999.9s 0=连续测试 | ||||
| 间隔时间 | 0.0～999.9s 0=间隔时间关 | ||||
| 电弧侦测 | 0~9，0 为关 | ||||
| IR | 输出电压 | 范围 | 0.050kV～1.000kV | ||
| 精度 | ±（2%读值+5V） | ||||
| 分辨率 | 1V | ||||
| 最大上限设定值 | 10.00GΩ | ||||
| 最大下限设定值 | 10.00GΩ | |
| 最小下限设定值 | 1MΩ | |
| 电压上升时间 | 0.3s～999.9s 0=电压上升时间关 | |
| 测试时间 | 0.3s～999.9s 0=连续测试 | |
| 间隔时间 | 0.0s～999.9s 0=间隔时间关 | |
| 放电时间 | ≤200ms | |
| 电压表 | 范围 | 0.050kV～6.000kV |
| 精度 | ±（2%读值+5V） | |
| 分辨率 | 1V | |
| 显示数值 | 均方根值 | |
| 电流表 | 测量范围 | AC 0 ～20.00mA |
| DC 0 ～ 10.00mA | ||
| 分辨率 | AC 2mA档：1uA,20mA档：10uA | |
| DC 2mA档：1uA, | ||
| 测量精度 | ±（2%+5 个字） | |
| 电阻表 | 测量范围 | 1MΩ～10.00GΩ |
| 分辨率 | 1MΩ～9.99MΩ:0.01MΩ,10MΩ～99.9MΩ:0.1MΩ, | |
| 精度 | 电压≤0.250kV:1MΩ～999MΩ ±5%，1.00GΩ～3000MΩ ±10% | |
| 计时器 | 范围 | 0～999.9s |
| 分辨率 | 0.1s | |
| 精度 | ±（1%+50ms） | |
| 记忆组 | 20 | |
| 测试步 | 8 | |
