规格参数
【产品概要】
性能特点
恒压输出：输出电压的调整率在±1%范围内，避免因输入电源电压不稳及负载变化而使输出电压变化，测量结果不准确。
具有快速放电功能，测试仪能在直流测试完 0.2s 的时间内把被测试体及回路中的电放完，确保操作人员的安全。
具有直流测试开路侦测功能，可防止直流测试时因测试线脱落造成误判
绝缘电阻具有自动换挡、手动换挡功能
安全防电墙及安全防护体系，可保护操作人员的安全、保证被测试件不被损坏
具有双频综合测试，频率范围 50 Hz、60 Hz
可自动把测试结果保存在测试仪内，便于用户查验测试结果；也可与 RS232 接口连接把测试测试
结果导入到 EXCEL 表格中进行数据的统计、分析
具有列表显示功能，当测试步骤大于 2 时，测试结束后，测试仪能自动显示每一步的测试结果
标配 PLC 接口，选配 RS232C、RS485、USB、GPIB 接口
【规格表】

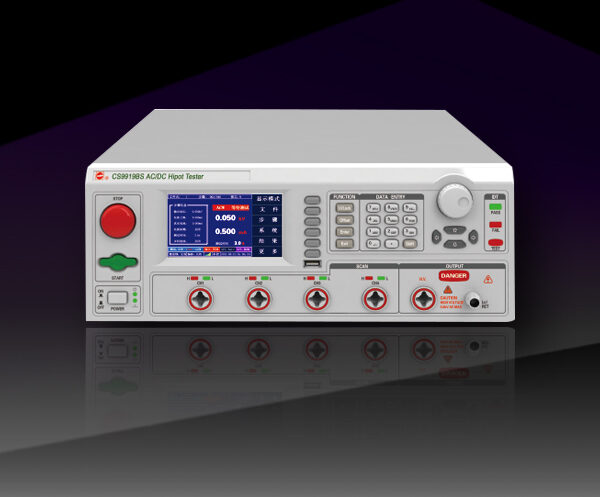

| 型号 | CS9919BS | CS9929BS | ||
|---|---|---|---|---|
| ACW | 输出电压 | 范围 | 0.050kV～5.000kV | |
| 精度 | ±（2%读值+5V） | |||
| 分辨率 | 1V | |||
| 最大输出功率 | 100VA（5.000kV/20mA） | |||
| 最大额定电流 | 20mA | |||
| 下限电流范围 | 0～20mA,0=不判断下限 | |||
| 电流档位 | 200uA、2mA、20mA | |||
| 输出波形 | 正弦波 | |||
| 输出波形失真度 | ≤2%（空载或纯阻性负载） | |||
| 波峰因数 | 1.3～1.5 | |||
| 输出信号类型 | DDS+功放 | |||
| 电压上升时间 | 0.3s～999.9s 0=电压上升时间关 | |||
| 测试时间 | 0.3s～999.9s 0=连续测试 | |||
| 电压下降时间 | 0.3s～999.9s 0=电压下降时间关 | |||
| 间隔时间 | 0.0s～999.9s 0=间隔时间关 | |||
| 扫描通道数 | 4 | |||
| 输出电压模式 | N 模式、G 模式 | |||
| DCW | 输出电压 | 范围 | 0.050kV～6.000kV | |
| 精度 | ±（2%读值+5V） | |||
| 分辨率 | 1V | |||
| 最大输出功率 | 60W（6.000kV/10mA） | |||
| 最大额定电流 | 10mA | |||
| 电流档位 | 2uA、20uA、200uA、2mA、10mA | |||
| 纹波系数 | ≤5%（6kV/10mA） | |||
| 放电时间 | ≤200ms | |||
| 最大充电电流 | 10mA | |||
| 电压上升时间 | 0.3s～999.9s 0=电压上升时间关 | |||
| 测试时间 | 0.3s～999.9s 0=连续测试 | |||
| 电压下降时间 | 0.3s～999.9s 0=电压下降时间关 | |||
| 间隔时间 | 0.0s～999.9s 0=间隔时间关 | |||
| 延时报警时间 | 0.3s～999.9s 0=延时报警时间关 | |||
| 扫描通道数 | 4 | |||
| 输出电压模式 | N 模式、G 模式 | |||
| IR | 输出电压 | 范围 | -------------------- | 0.050kV～1.000kV |
| 精度 | -------------------- | ±（2%读值+5V） | ||
| 分辨率 | -------------------- | 1V | ||
| 最大上限设定值 | -------------------- | 10GΩ | ||
| 最大下限设定值 | -------------------- | 9.999GΩ | ||
| 最小下限设定值 | -------------------- | 1MΩ | ||
| 电压上升时间 | -------------------- | 0.3s～999.9s 0=电压上升时间关 | ||
| 测试时间 | -------------------- | 0.3s～999.9s 0=连续测试 | ||
| 间隔时间 | -------------------- | 0.0s～999.9s 0=间隔时间关 | ||
| 自动切换档位 | -------------------- | 可设置为开、关 | ||
| 放电时间 | -------------------- | ≤200ms | ||
| 扫描通道数 | 4 | |||
| 电压表 | 范围 | AC | 0.050kV～5.000kV | |
| DC | 0.050kV～6.000kV | |||
| 精度 | ±（2%读值+5V） | |||
| 分辨率 | 1V | |||
| 显示数值 | 均方根值 | |||
| 电流表 | 测量范围 | AC | 0～20mA | |
| DC | 0～10mA | |||
| 分辨率 | AC | 200uA档：0.1uA,2mA档：1uA,20mA档：10uA | ||
| DC | 2uA档：0.001uA,20uA档：0.01uA,200uA档：0.1uA,2mA档 1uA,10mA档：10uA | |||
| 测量精度 | ≥2mA为±（2%+5个字），<2mA为±（3%+5个字） | |||
| 偏移功能 | 测试线及附件的的电流可以被减去。 | |||
| 测试模式 | GND 模式：RETURN 端接机壳 FLOAT 模式：RETURN 端不接机壳 | |||
| 电阻表 | 测量范围 | 1MΩ～9999MΩ | ||
| 分辨率 | 1MΩ～9.999MΩ：0.001MΩ，10MΩ～99.99MΩ：0.01MΩ，100MΩ～999.9MΩ：0.1MΩ，1000MΩ～9999MΩ：1MΩ | |||
| 精度 | 0.100kV～0.200kV:1MΩ～999MΩ ±5%，1000MΩ～3000MΩ ±10% | |||
| 0.201kV～0.499kV:1MΩ～999MΩ ±5%，1000MΩ～5000MΩ ±10% | ||||
| 0.500kV～1.000kV:1MΩ～999MΩ ±5%，1000MΩ～9999MΩ ±10% | ||||
| 计时器 | 范围 | 0～999.9s | ||
| 分辨率 | 0.1s | |||
| 精度 | ±（0.1%+50ms） | |||
