规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 17020 | 能源回收式电池模组测试系统 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 600W/60V/13A, 8~56CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 2.5kW/60V/62.5A, 4~20CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 2.5kW/100V/50A, 4~20CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 2.5kW/200V/30A, 4~20CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 2.5kW/500V/13A, 4~20CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 5kW/20V/260A, 2~10CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 5kW/60V/250A, 2~10CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 5kW/60V/125A, 2~10CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 5kW/100V/100A, 2~10CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 5kW/200V/60A, 2~10CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 5kW/500V/26A, 2~10CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 10kW/20V/520A, 1~5CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 10kW/60V/500A, 1~5CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 10kW/60V/250A, 1~5CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 10kW/100V/200A, 1~5CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 10kW/200V/120A, 1~5CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 10kW/500V/52A, 1~5CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 20kW/20V/1040A, 1~3CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 20kW/60V/1000A, 1~3CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 20kW/60V/500A, 1~3CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 20kW/100V/400A, 1~3CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 20kW/200V/240A, 1~3CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 20kW/500V/104A, 1~3CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 50kW/20V/2600A, 1CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 50kW/60V/2500A, 1CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 50kW/60V/1250A, 1CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 50kW/100V/1000A, 1CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 50kW/200V/600A, 1CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 50kW/500V/260A, 1CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 60kW/60V/1500A, 1CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 60kW/100V/1200A, 1CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 60kW/200V/720A, 1CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 17020 | 能源回收式电池模组测试系统 60kW/500V/312A, 1CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 51101-64 | 温度/多功能记录器, 64通道 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A692003 | 温度量测感测器与连接线 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A692000 | BMS资讯通讯单元, 4通道 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A692001 | BMS资讯通讯单元, 8通道 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A170201 | 电池充放电测试系统用工业电脑 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品特色
- 电池放电能量回收功能，省电、环保、低热能产出，效率85%
- 具备并联功能，可依照用户更大电流的需求并联最多到60个通道
- 操作模式：定电流/定电压/定功率放电
- 每通道功率600W, 1.25kW, 2.5kW, 5kW,10kW, 20kW, 30kW, 50kW, 60kW
- 电压 20V, 60V, 100V, 200V, 500V模块
- 最大电流 2600A (并联)
- 仿真动态电流充放电功能
- 高精准度电流电压量测
- 快速充电与放电间电流切换，平顺不中断
- 充放电模式转换时(CC-CV-CP)，电流平顺无突波
- 报表数据分析功能
- 支持断电数据复归功能
- 独立信道保护功能
应用领域
- 电动车电池模块
- 电动机车动力电池
- 电动自行车电池
- UPS电池
- 储能电池
- 电动工具电池
- 启动电瓶
- 铅酸电池
产品介绍

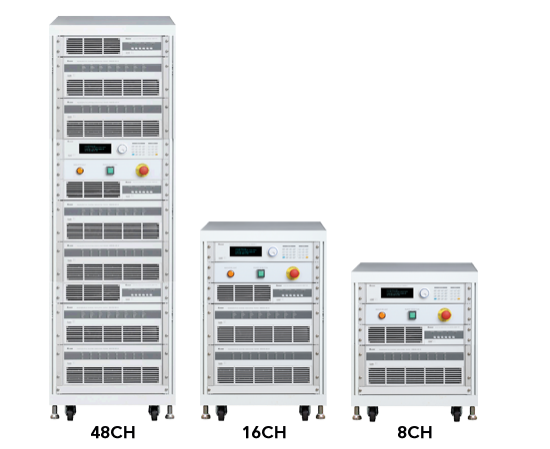

Chroma 17020系统是专门为二次电池组测试而开发的高精密设备，适合用于电池组续航力试验、产品进出货检验、设计验证研究、电池组生产在线容量学习(Learning)与测试等用途。
鉴于能源议题，绿能产品在生产时应该使用符合环保观念的生产方式；传统的设备以热能的方式处理，放电能量虚耗成热能，又需要更多的空调设施，让设备降温。Chroma 17020系统采用可回收能源设计架构，将电池组放电产生的电能回收到市电或直接转移到需要充电的电池组，解决放电时能量虚耗的问题，除了为使用者带来庞大的经济效应，也解决作业空间热处理不易的问题， 并符合环保需求。
Chroma 17020系统具备独立多信道的设计架构，可支持多组的不同特性的电池组充放电测试，可完全独立操作。另外，信道具备可并联功能，用户可以依照电池组产品的规格，简单的调整设备的并联状态，增加了用户使用设备上的弹性，用户可依据待测物的测试需求数量与规格作配置，不必因为产品些许的差异而购买多种规格设备，可达到设备高利用率。
Chroma 17020系统搭配Battery pro软件，具备弹性的编程功能，可进行各信道完全独立测试，符合电池组高客制与多样化的需求。
具备无接缝式充放电转换功能，可快速的进行充放电切换，编程中设定仿真快速充放电模式，可仿真可种电池实际使用状态。
高精准度的输出与量测规格保障测试质量，适用于需要可靠数据的检测。例如：电池进料检验、电池管理系统测试、电池组续航力测试等。应用的范围包含电动车厂进行的不同的电池模块效能测试、电池模块厂进行的不同电池芯效能测试、电池芯厂进行不同电池原料效能测试，应用领域横跨产业的上中下游。
针对电池测试做了多项安全设计，测试过程有过电压、过电流、等异常检出功能，保障测试过程安全；数据保存机制，当遇到计算机异常与瞬时断电异常可将数据保存于内存不遗失并记录中断状态，重新启动后可选择继续测试。
测试项目
- 工况模拟测试
- 动力电池组产线容量学习测试
- 循环寿命检测
- 电池组一致性测试
- 直流内阻测试
- 电池组续航力测试
- 电池组电压、容量、功率测试
- 电池组充放电特性测试
- 电池组可靠度测试
- 过充、过放承受力测试
- 温度测试

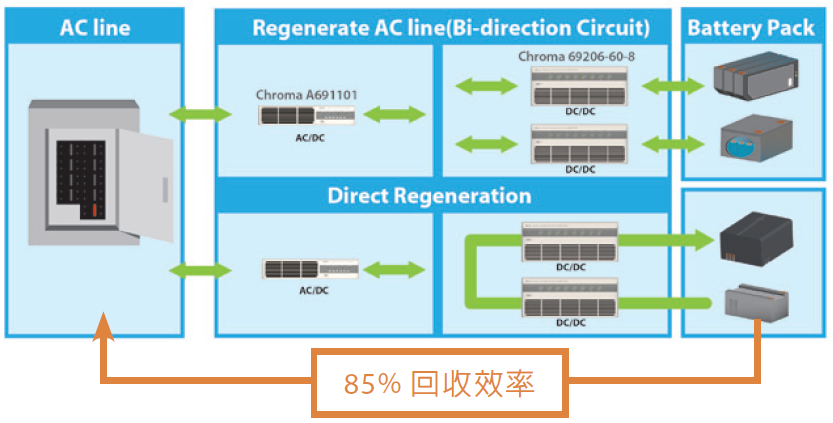

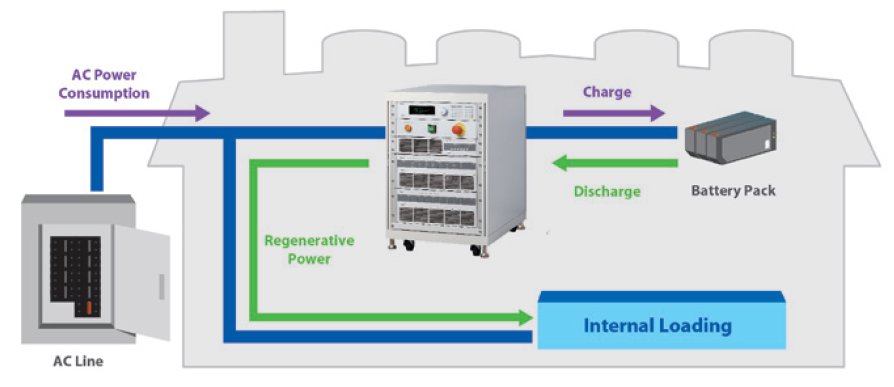

能源回收优化利用
- 电池组放电时的能量回收优化利用
- 直接回收：将放电中的电能转移到需要充电的电池组
- 电网回收：有多余电能回收到电网
- 可回收能源设计，不会产生巨大的热能消耗
- 使用者可节省设备与环境降温的空调费用
- 设备回馈电网电流总谐波失真低于5%
- 额定功率下，功率因素大于0.9
- 回收电能厂内可直接利用
- 当放电于额定功率20%以上时，回收效率可达约85%
简易的并联控制方式

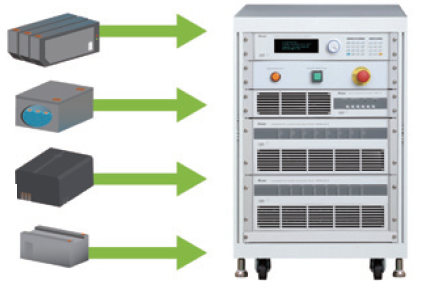

简易的并联方式，增加用户应用弹性，最多可并联60通道。

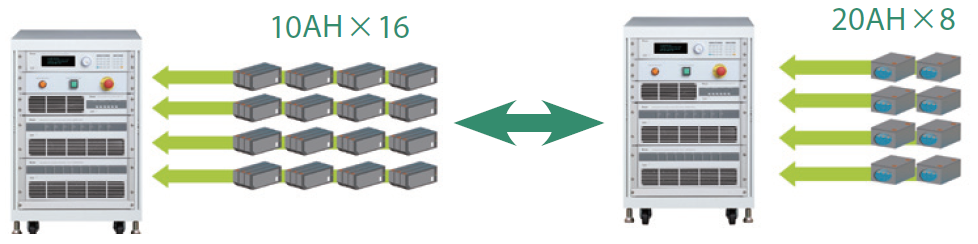

透过并联功能可支持多种不同功率的待测物
 | 设备透过并联功能即可测试不同容量的待测物，不需要更换设备。 电池模块厂商产品有大容量与小容量多种形式，若购买大功率设备，遇到小 容量电池组测试时，量测精度明显不足；使用并联方式测试，电池组测试可 依实际容量来设定信道并联使用，不会有精度不符需求的问题。 |
工况模拟功能
 | 电池组的使用方式都是快速与不规格的电流状态，透过工况模拟，电池组的使用状态才能真实的反应在电池上。

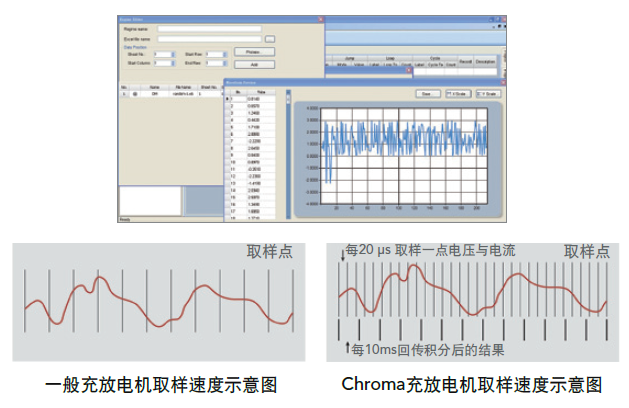

高频取样量测技术(更精准容量测试)一般电池测试机，使用电脑软件中依据电流值计算电量。因为量测数值上传电脑的资料速度有限制，针对动态电流的容量计算，误差就会很大。 Chroma 藉由提高V/I 取样率，并透过两次积分法，提供更佳精准的容量计算，电流变化时的资料不遗漏，不受资料传输速率影响。
|
系统特色

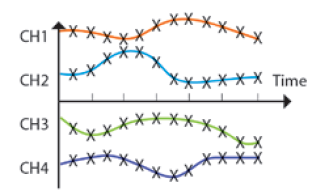

每通道獨立運作
运行模式
截止条件
保护条件
测试纪录
节省空间

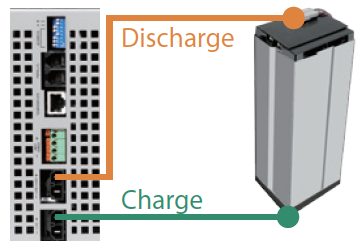

无段转载

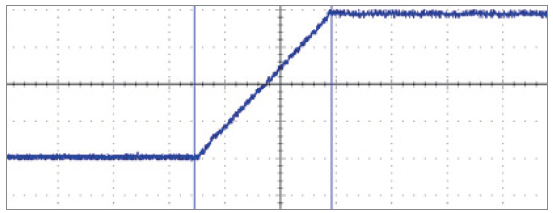

| 动态反应时间
温度量测
▲ 温度传感器 充放电接头可分离
通道转移复归功能
|
图形化使用者介面 - BATTERY PRO
Chroma 17020测试系统的软体平台Battery Pro，符合二次电池组的各项测试需求，具备高度的稳定性与安全性，并具备断电资料保存回复功能，防范任何资料遗漏的可能性。
- 多语系界面：支持繁中／简中／英文三种语言接口
- 实时监控：系统测试状态实时浏览，无须等待，信道数据与系统整合数据可同时浏览
- 图示管理：信道测试状态透过不同图示管理，一目了然，易看易懂易了解，立即对照状态说明，了解测试状态
- 权限设定：可设定使用者操作权限，方便管理
- 故障纪录追踪：独立纪录信道异常状态
工步编辑
- 可编辑255个充放电条件
- 具备双层循环功能(Cycle & Loop)，每层可设定9999个循环
- 可编辑动态充放电波形
- 可编辑各种充放电条件(定电压/定电流/定功率/定电压-限电流/动态电流/直流内阻)
- 截止条件：时间/电量/电压/电流/温度
- 条件完成动作：下一步/结束/跳到某一步/静置
报表精灵和统计报告
- 可自定义报表格式
- 可产出PDF、CSV、XLS文件格式
- 具备报表绘图功能
- 报表分析功能：使用者可自行决定X与Y轴的参数，产出符合需求的测试报表，不需透过文书软件产出报表
- 可产出信道报表与截止报表
- 可产出寿命测试报表 (Life-cycle report)、容量- 电压比对报表(Q-V report)，充放电测试报表(V/I/T-time report)等
系统整合
- 透过软件可整合恒温恒湿箱，配合充放电测试做同步设定条件
- 透过软件可整合数据收集器，在充放电过程中，读取多组的电压与
- 温度纪录，其条件可转成保护启动条件或截止条件
- 透过软件可整合通讯接口装置，在充放电过程中，读取多组的电池管理系统(BMS)的数据，其条件可转成保护启动条件或截止条件
- 温度多功能记录器Model 51101-64，可量测电压与温度
 | Chroma 51101-64多功能记录器：
|

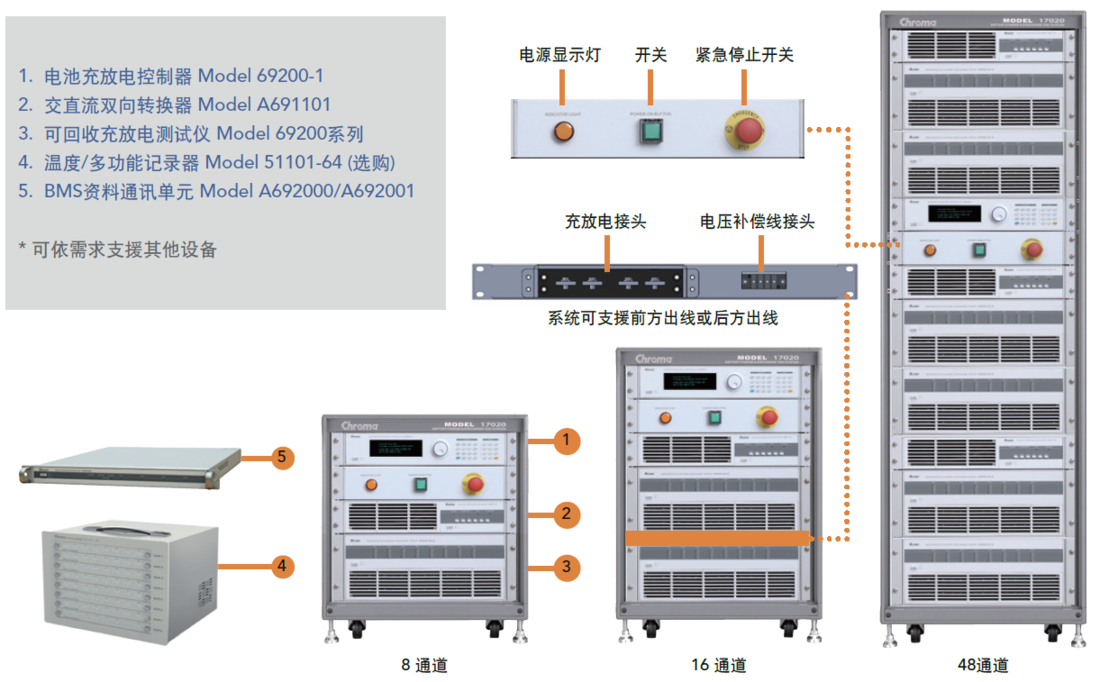

高性能硬设备
可依照用户需求，调整不同的系统配置，可以扩充信道数目，最多可同时控制60个通道。
电池模拟功能
17020具备电池充放电机与电池模拟器两种功能，可用于测试电池组与测试与电池组连接的相关产品，产品在研发设计时，其供应商电池还未到位，可透过17020电池模拟器功能，确认其系统功能是否正常，且也能程控不同电池电量状态(SOC状况)，并可下载不同电池曲线，测试产品充放电状态，预先做产品与电池搭配的测试评估，可应用于汽车启停系统马达驱动器、轻型电动车电控器、车载充电器等各项测试。
电池模拟功能
| 电池组保护功能
|
单通道双向电源供应器
| 实时测试数据显示
|

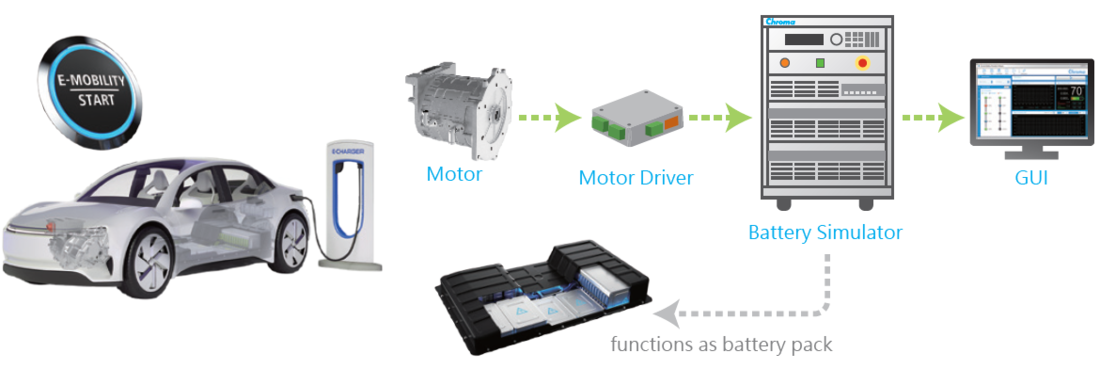

汽车48V启停系统马达驱动器测试应用
型号规格
| 型号 | 规格说明 |
|---|---|
| 17020 | 能源回收式电池模组测试系统 |
| 17020 | 能源回收式电池模组测试系统 600W/60V/13A, 8~56CH |
| 17020 | 能源回收式电池模组测试系统 2.5kW/60V/62.5A, 4~20CH |
| 17020 | 能源回收式电池模组测试系统 2.5kW/100V/50A, 4~20CH |
| 17020 | 能源回收式电池模组测试系统 2.5kW/200V/30A, 4~20CH |
| 17020 | 能源回收式电池模组测试系统 2.5kW/500V/13A, 4~20CH |
| 17020 | 能源回收式电池模组测试系统 5kW/20V/260A, 2~10CH |
| 17020 | 能源回收式电池模组测试系统 5kW/60V/250A, 2~10CH |
| 17020 | 能源回收式电池模组测试系统 5kW/60V/125A, 2~10CH |
| 17020 | 能源回收式电池模组测试系统 5kW/100V/100A, 2~10CH |
| 17020 | 能源回收式电池模组测试系统 5kW/200V/60A, 2~10CH |
| 17020 | 能源回收式电池模组测试系统 5kW/500V/26A, 2~10CH |
| 17020 | 能源回收式电池模组测试系统 10kW/20V/520A, 1~5CH |
| 17020 | 能源回收式电池模组测试系统 10kW/60V/500A, 1~5CH |
| 17020 | 能源回收式电池模组测试系统 10kW/60V/250A, 1~5CH |
| 17020 | 能源回收式电池模组测试系统 10kW/100V/200A, 1~5CH |
| 17020 | 能源回收式电池模组测试系统 10kW/200V/120A, 1~5CH |
| 17020 | 能源回收式电池模组测试系统 10kW/500V/52A, 1~5CH |
| 17020 | 能源回收式电池模组测试系统 20kW/20V/1040A, 1~3CH |
| 17020 | 能源回收式电池模组测试系统 20kW/60V/1000A, 1~3CH |
| 17020 | 能源回收式电池模组测试系统 20kW/60V/500A, 1~3CH |
| 17020 | 能源回收式电池模组测试系统 20kW/100V/400A, 1~3CH |
| 17020 | 能源回收式电池模组测试系统 20kW/200V/240A, 1~3CH |
| 17020 | 能源回收式电池模组测试系统 20kW/500V/104A, 1~3CH |
| 17020 | 能源回收式电池模组测试系统 50kW/20V/2600A, 1CH |
| 17020 | 能源回收式电池模组测试系统 50kW/60V/2500A, 1CH |
| 17020 | 能源回收式电池模组测试系统 50kW/60V/1250A, 1CH |
| 17020 | 能源回收式电池模组测试系统 50kW/100V/1000A, 1CH |
| 17020 | 能源回收式电池模组测试系统 50kW/200V/600A, 1CH |
| 17020 | 能源回收式电池模组测试系统 50kW/500V/260A, 1CH |
| 17020 | 能源回收式电池模组测试系统 60kW/60V/1500A, 1CH |
| 17020 | 能源回收式电池模组测试系统 60kW/100V/1200A, 1CH |
| 17020 | 能源回收式电池模组测试系统 60kW/200V/720A, 1CH |
| 17020 | 能源回收式电池模组测试系统 60kW/500V/312A, 1CH |
| 51101-64 | 温度/多功能记录器, 64通道 |
| A692003 | 温度量测感测器与连接线 |
| A692000 | BMS资讯通讯单元, 4通道 |
| A692001 | BMS资讯通讯单元, 8通道 |
| A170201 | 电池充放电测试系统用工业电脑 |
