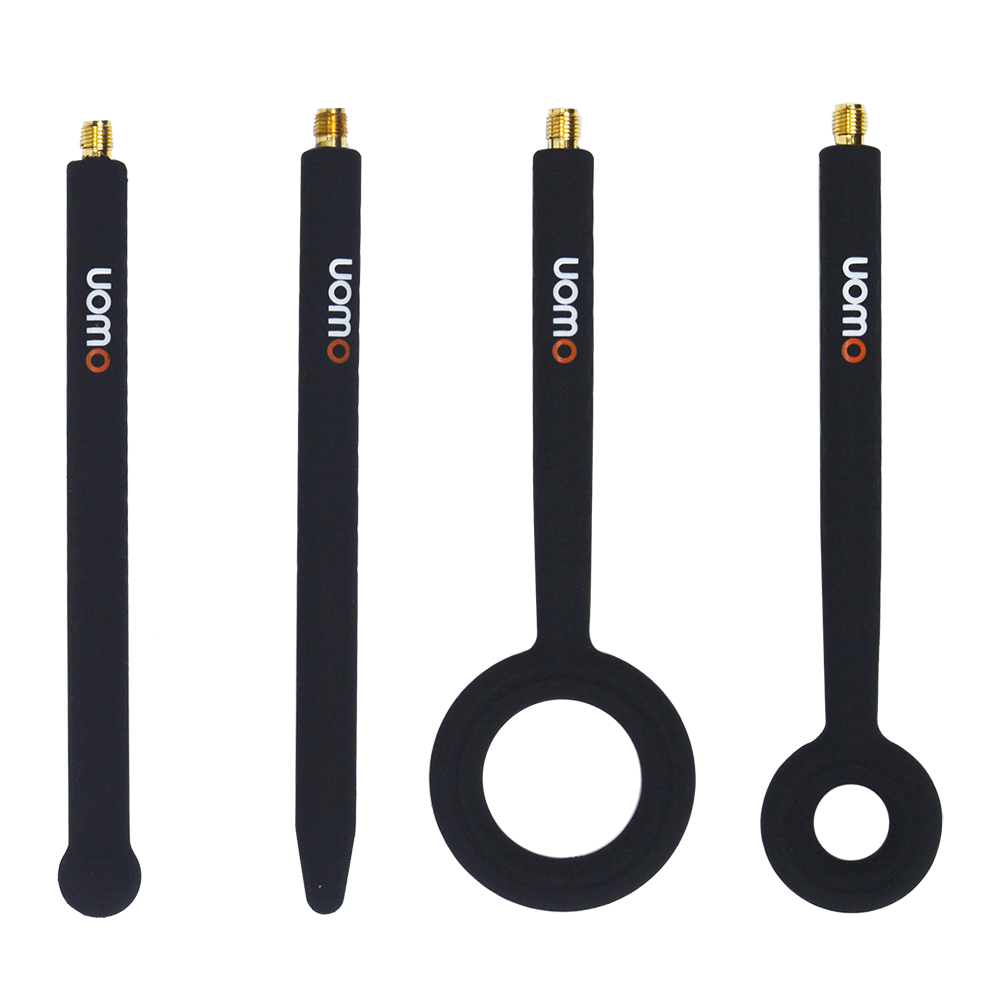

ORF5060近场探头套件

Name: ORF5060近场探头套件
Brand: owon 利利普
SKU: ORF5060
Availability: InStock

型号：ORF5060

分类国货精品 > owon > 频谱分析仪 > 频谱相关选配件摘要定位分析

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品亮点

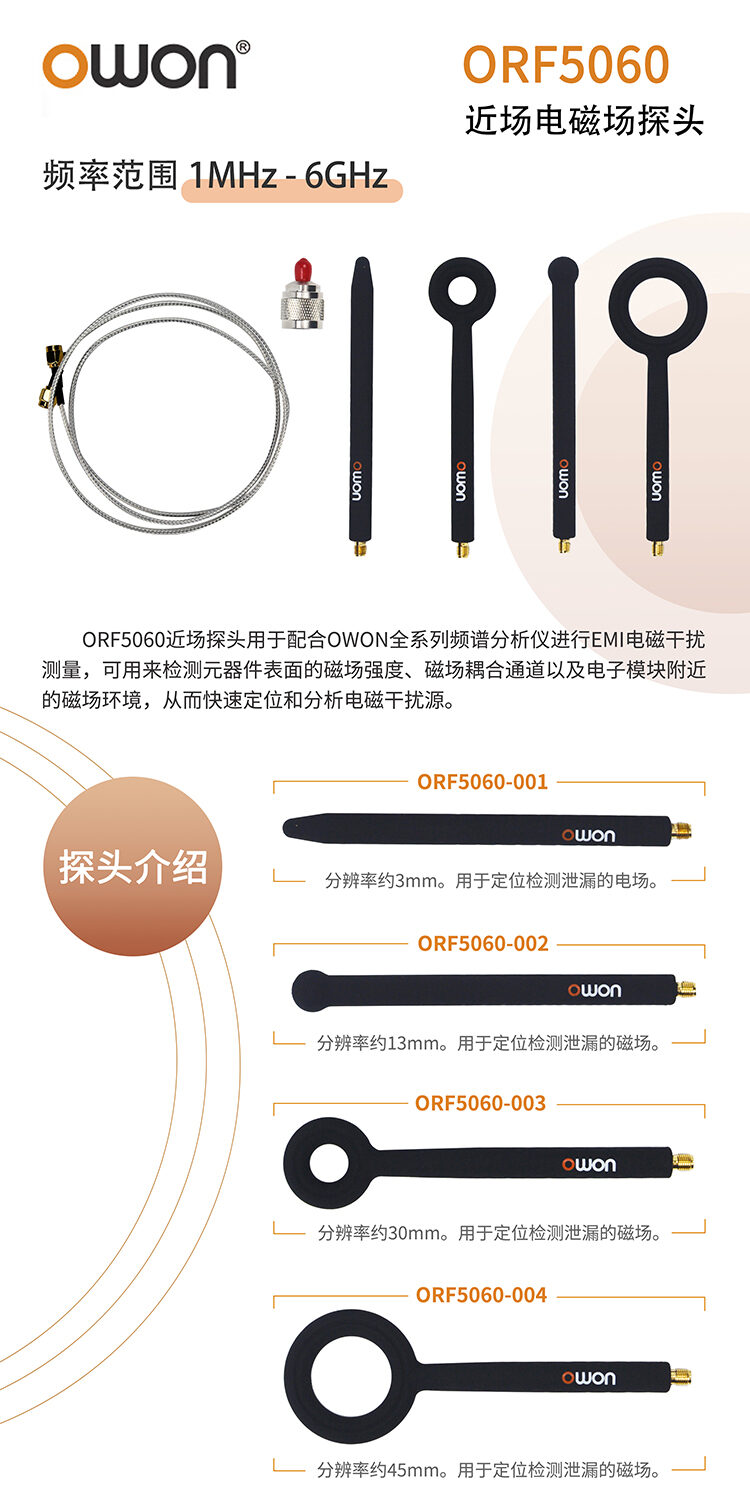

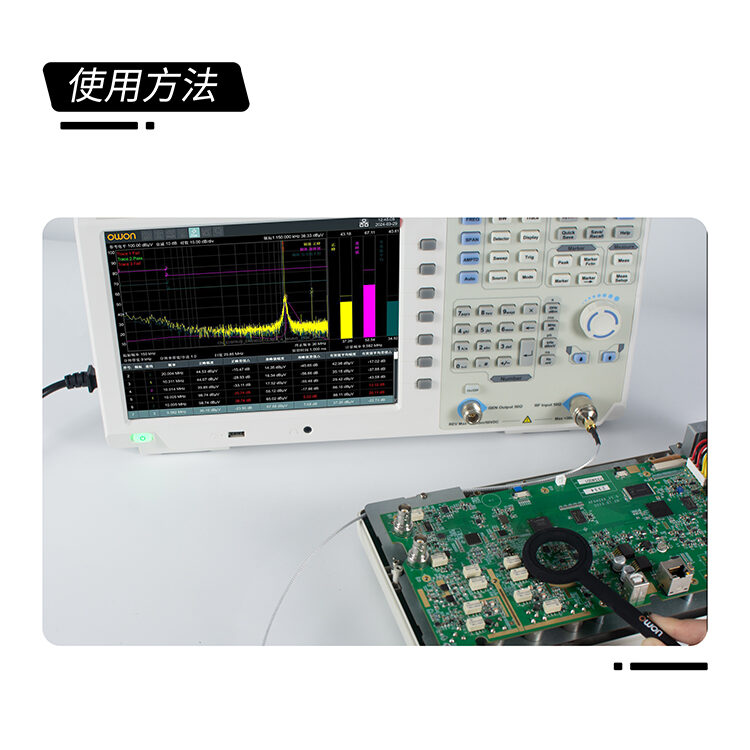

ORF5060近场探头用于配合OWON全系列频谱分析仪进行EMI电磁干扰测量，可用来检测元器件表面的磁场强度、磁场耦合通道以及电子模块附近的磁场环境，从而快速定位和分析电磁干扰源。

产品介绍

技术参数

频率
频率范围	1MHz-6GHz
端口类型
端口形式	SMA型
转接器	N-SMA
射频线缆	SMA-J-SMA-J-1000mm半柔线缆
端口及转接器阻抗	50Ω
一般技术规格
工作温度	0℃-50℃
存储温度	-20℃-70℃

标配附件

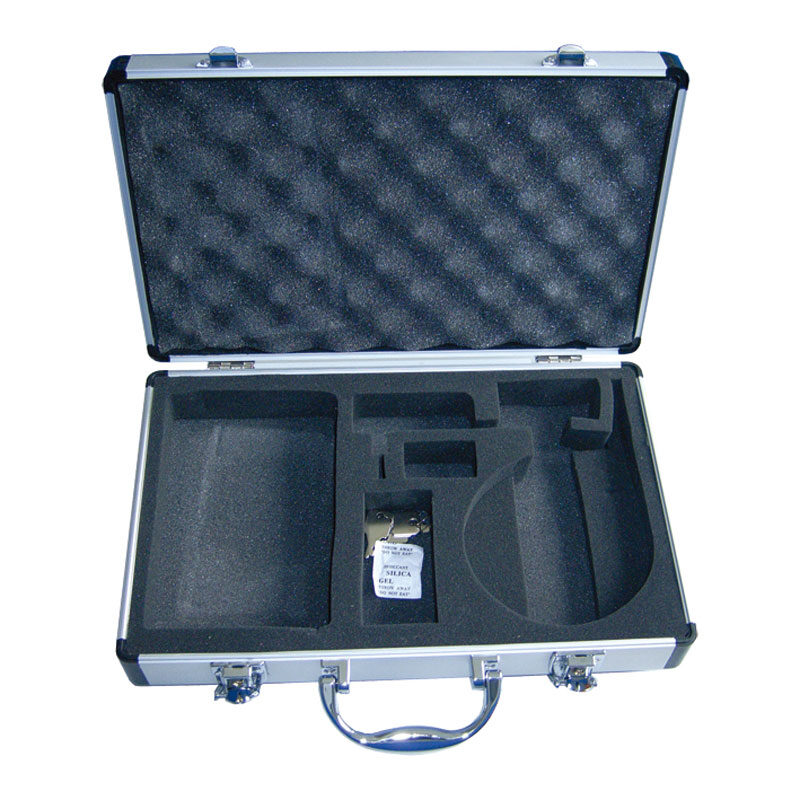

铝箱
产品说明书

❓ 常见问答 6 查看更多 →

问：为何频谱分析仪不显示信号的相位信息？

答：

尽管FFT结果中包含了信号的相位信息，但频谱仪的测试结果主要展示幅度特性，不直接提供相位信息。这是因为IF滤波器后的包络检波器仅保留了信号的幅度，而相位特性在处理过程中被丢失。

UTS1000B系列频谱/信号分析仪

查看完整问答（FAQ宝典）→

问：是否可以将频谱分析仪当做网络分析仪使用？

答：

是的，有2 种方法可将频谱分析仪当作网络分析仪使用，但是都只能进行标量测量。
方法1：使用频谱分析仪内置的跟踪信号源。大部分安捷伦频谱仪可以加装这个选件。如果要测量反射系数，则还需要一个定向耦合器去采集反射功率。
方法2：使用独立的源。如需要可配上耦合器。前提是频谱仪的扫描速度要快过信号源的扫描速度。但这种方式通常不被推荐，因为它的准确性较低。
对于校准，可用到的方法是归一化的方法。这种方法把接收机和源的频率响应移除。然而，矢量网络分析仪采用更强大的误差校准技术，还可以消除不匹配和交调带来的的影响。这就意味着，一般来讲，和频谱分析仪方法相比较，网络分析仪可以进行更准确的测量。

UTS1000B系列频谱/信号分析仪

查看完整问答（FAQ宝典）→

问：跟踪源（TG）在频谱分析仪中扮演着怎样的角色？

答：

跟踪源是频谱分析仪的一个重要选件。当其输出信号经过被测件的输入端口，同时该被测件的输出又连接到频谱仪的输入时，这样，频谱仪与跟踪源便构成了一个完整的自适应扫频测量系统。在这个系统中，跟踪源输出的信号频率能够精准地跟随频谱分析仪的调谐变化。利用跟踪源选件，频谱仪能够简易地执行标量网络分析，从而观测到被测件的激励响应特性，例如器件的频率响应、插入损耗等关键指标。

UTS1000B系列频谱/信号分析仪

查看完整问答（FAQ宝典）→

问：频谱分析仪的关键技术指标是什么？

答：

频谱分析仪的性能评估涉及多个关键技术指标，包括频率范围、分辨率带宽、分析带宽、SSB相位噪声、分析时间、扫频速度、动态范围、灵敏度、显示方式和假响应等。这些指标共同决定了频谱分析仪的测量准确性和性能表现。其中，分辨率带宽是频谱分析仪的核心指标之一，它反映了仪器区分最邻近谱线的能力，直接影响着测量的精细度。
【假响应】是指在频谱分析仪的显示器上出现的不应有的谱线。这种现象在超外差系统中是难以完全避免的，但可以通过技术手段尽量抑制到最低程度。

UTS1000B系列频谱/信号分析仪

查看完整问答（FAQ宝典）→

问：频谱分析仪扫描模式应选择Sweep还是FFT？

答：

频谱仪通常提供Sweep和FFT两种扫描模式。在较窄的RBW设置下，FFT模式相较于Sweep模式在速度上更具优势。然而，当扫宽小于频谱分析仪的FFT分析带宽时，FFT模式才能有效测量瞬态信号。若扫宽超出FFT分析带宽，采用FFT扫描模式可能导致信号采样间隙中的有用信号丢失，从而造成频谱失真，特别是对于脉冲信号和FSK调制信号等类型。

UTS1000B系列频谱/信号分析仪

查看完整问答（FAQ宝典）→

问：频谱分析仪的类型有哪些？

答：

频谱分析仪主要分为两大类：扫频调谐分析仪和实时分析仪。这两种类型的频谱分析仪都采用了数字信号处理技术，从而提供了丰富的测量功能，使得测量结果的解读更加便捷。扫频调谐分析仪会按照顺序逐一显示测量结果，而非实时显示，而实时频谱分析仪则能够同步展示所有频率分量的能量。

UTS1000B系列频谱/信号分析仪

查看完整问答（FAQ宝典）→
