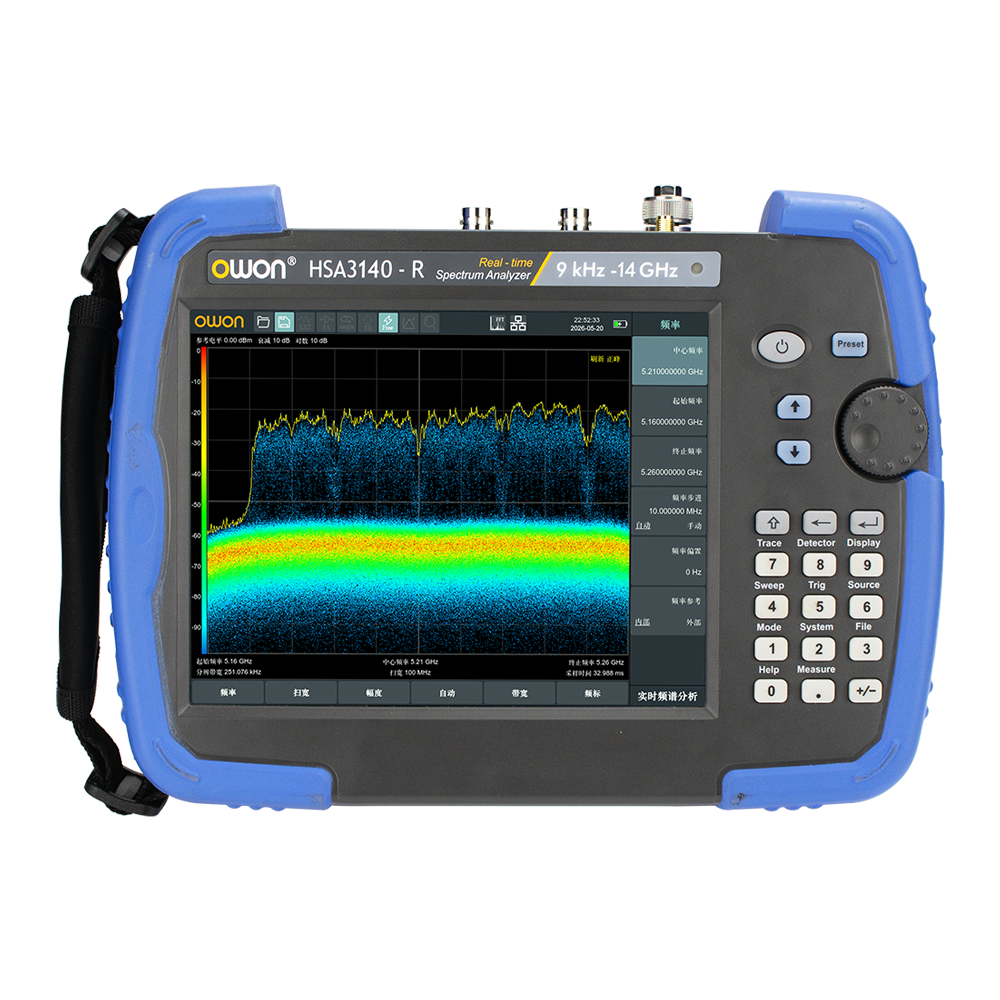

- 频谱分析仪(SA)模式，频率范围 9kHz~20GHz，DANL 低至 -165dBm/Hz，RBW 最小 1Hz，全幅度精度 0.7dB

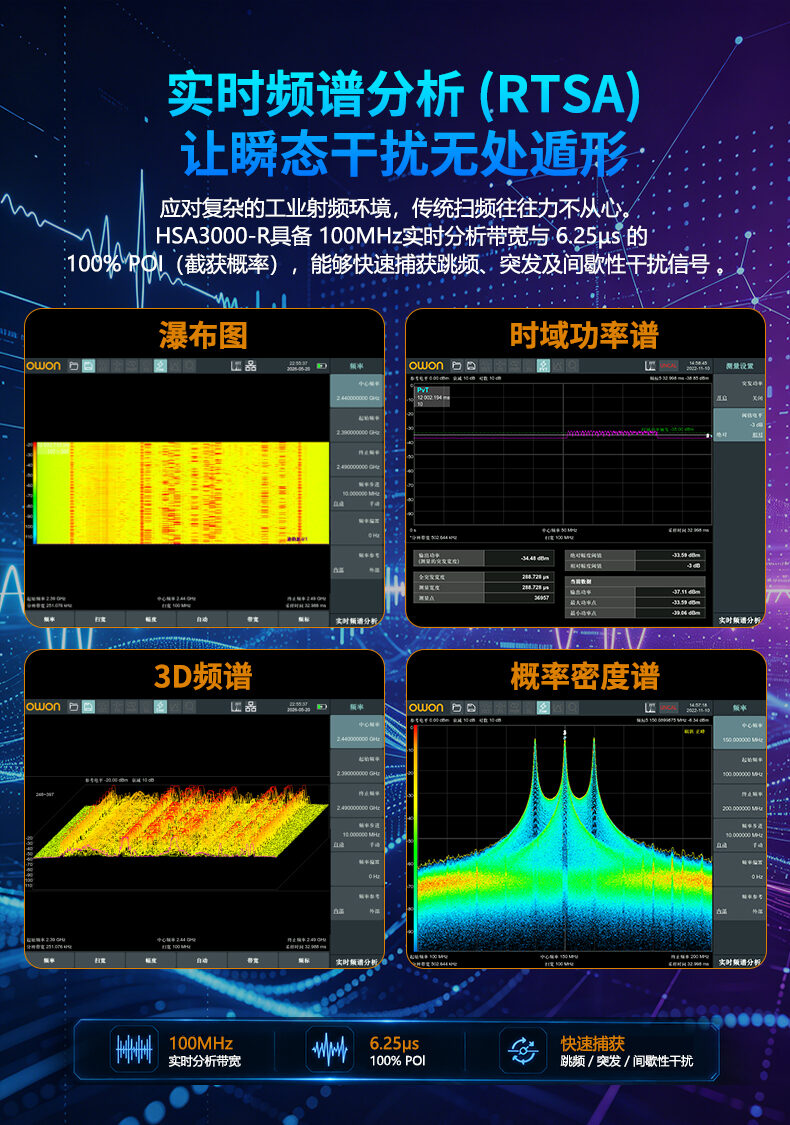

- + 实时频谱分析功能，100MHz 实时带宽，100% POI=6.25μs，快速捕获瞬变和间歇性干扰信号

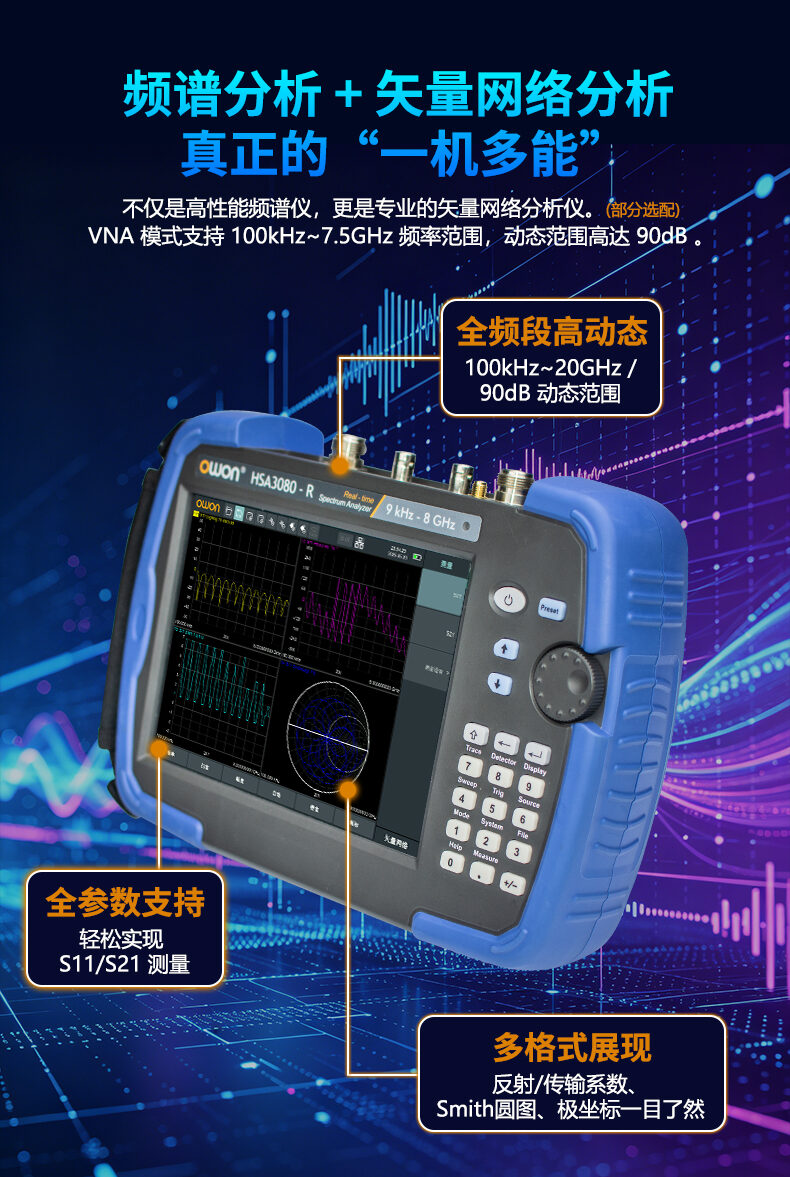

- + 矢量网络分析仪VNA(选配)，频率范围100kHz~7.5GHz，网络分析动态范围90dB；支持矢量 S11/S21参数测量，可分析反射/传输系数、回波/插入损耗、相位、群时延、驻波比， Smith 圆图、极坐标图等显示格式，适用于天线匹配、滤波器测试、线缆连接器分析和射频器件调试

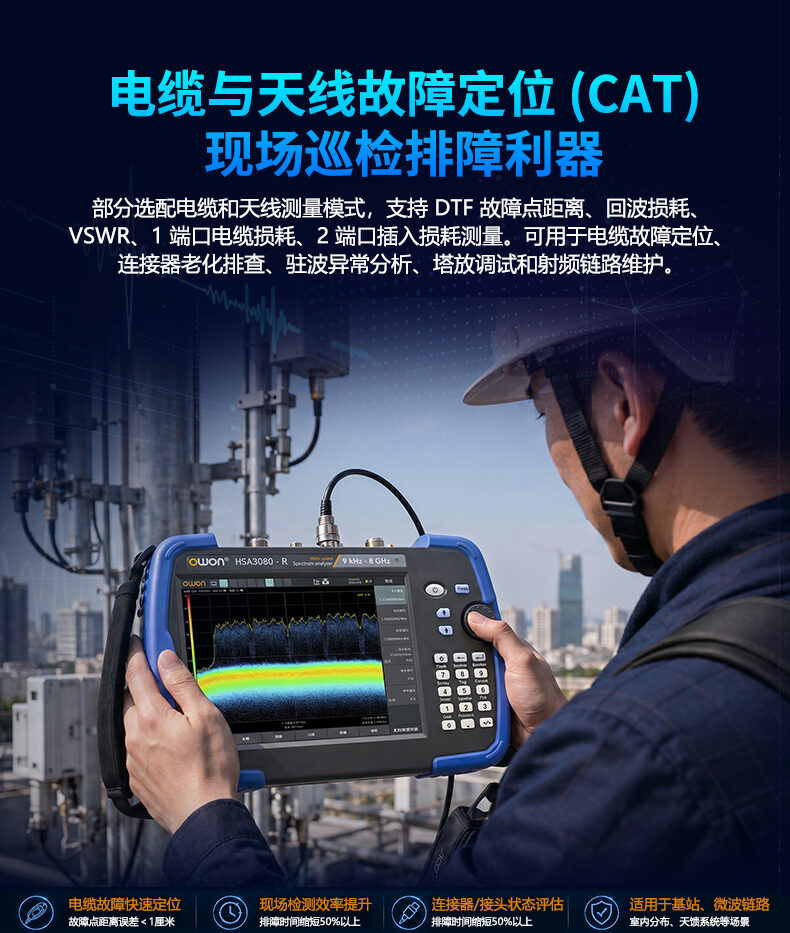

- + 电缆和天线测量(需选配VNA功能)，支持故障点距离(DTF)、1端口电缆损耗、2端口插入损耗、回波损耗及VSWR测量；可实现天线驻波测量、电缆故障定位、塔放调试、端口匹配调试和射频链路维护

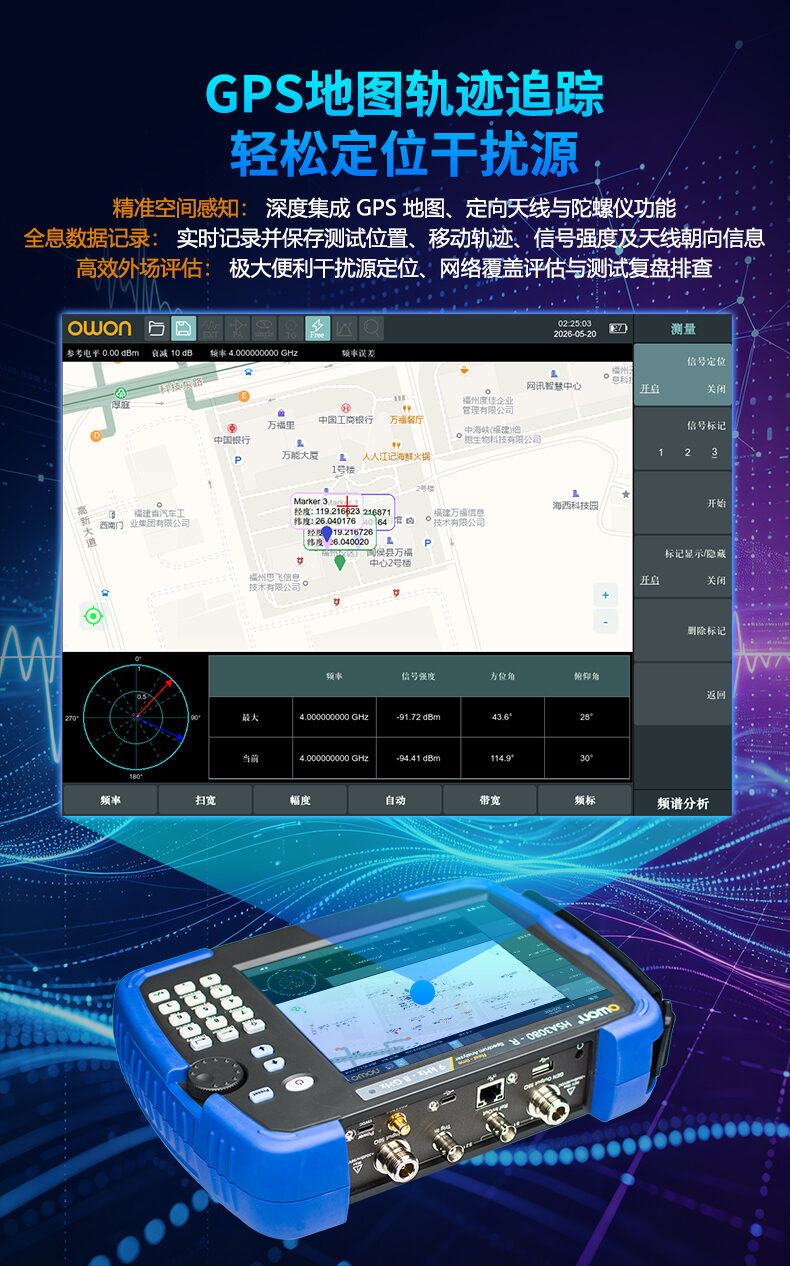

- 支持GPS地图、定向天线与陀螺仪功能，可记录测试位置、移动轨迹、信号强度和天线朝向
- + EMI预测试功能(选配)：内置200+标准模板并支持自定义，实现自动配置、记录与法规同屏比对
- 选配跟踪源发生器、标配前置放大器
- 支持概率密度谱、瀑布图、时间功率谱、3D等多种显示方式，多维度观察复杂瞬变信号
- 支持USB Type-C移动供电，可搭配充电宝延长户外测试时间，满足长时间巡检和现场排障需求

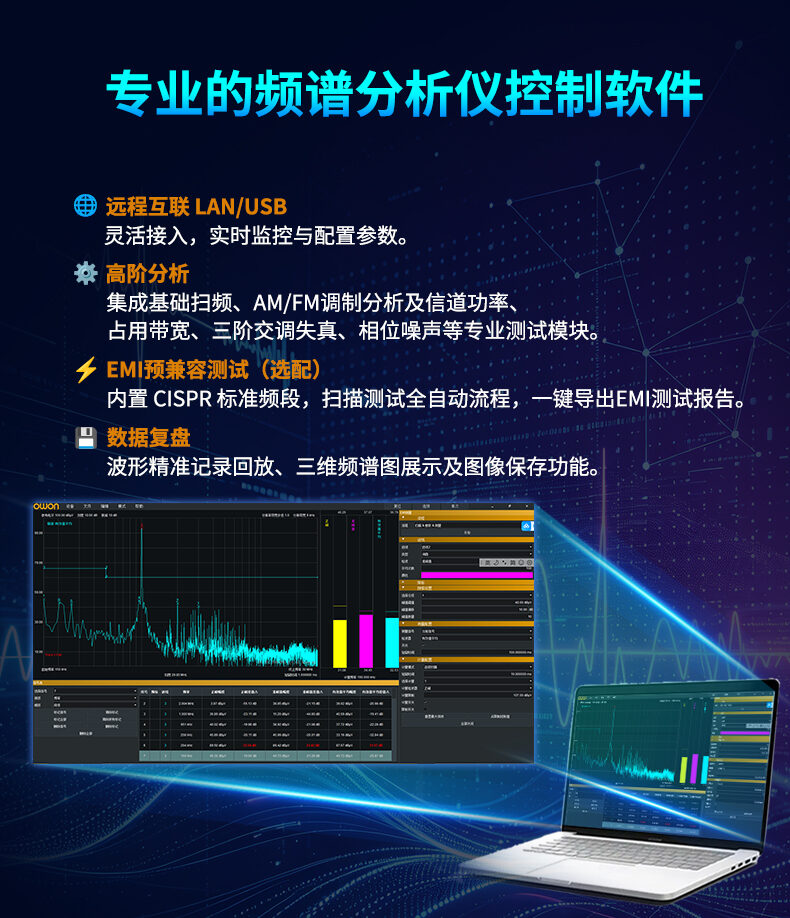

- 8英寸IPS多点触控屏，支持鼠标、键盘操作和上位机软件，并提供LAN、USB Device、USB Host等通信接口
产品介绍
技术参数
|
型号 |
HSA3036-R |
HSA3075-R |
HSA3140-R |
HSA3200-R |
|
频谱分析范围 |
9 kHz ~ 3.6 GHz |
9 kHz ~ 7.5GHz |
9 kHz ~ 14.0 GHz |
9 kHz ~ 20.0 GHz |
|
分辨率带宽 (RBW) |
1 Hz~5 MHz |
1 Hz~5 MHz |
1 Hz~5 MHz |
1 Hz ~ 5 MHz |
|
显示平均噪声电平DANL |
-165 dBm/Hz |
-165 dBm/Hz |
-165 dBm/Hz |
-165 dBm/Hz |
|
单边带相位噪声SSB |
<-106 dBc/Hz |
<-106 dBc/Hz |
<-106 dBc/Hz |
<-100 dBc/Hz |
|
三阶交调(TOI) |
+14 dBm |
+14 dBm |
+14 dBm |
+14 dbm |
|
幅度准确度 |
< 0.7 dB |
< 0.7 dB |
< 0.7 dB |
< 0.7 dB |
|
跟踪发生器 |
100 kHz ~ 3.6GHz |
100 kHz ~ 7.5 GHz |
- |
- |
|
实时分析带宽 |
100MHz |
|||
|
实时分析无杂散动态范围 |
60 dB |
|||
|
100%响应最短信号持续时间 |
6.25 μs |
|||
|
实时频谱视图 |
概率密度谱，瀑布图，3D频谱，时间功率谱 |
|||
|
矢量网络分析 |
矢量S11，矢量S21 |
|||
|
网络分析动态范围 |
90 dB |
|||
|
EMI测量模式限制线标准 限制线标准 |
内置200+标准模板并支持自定义 |
|||
|
高级测量功能 |
CHP，ACPR，OBW，CNR，Harmonic，Monitor，CCDF，SEM，TOI |
|||
|
矢量信号调制分析 |
AM，FM，PM |
|||
|
通信接口 |
LAN，USB Device，USB Host |
|||
|
远程控制能力 |
SCPI/Labview/IVI based on USB-TMC/VXI-11/Socket |
|||
|
远程控制器 |
NI-MAX，Web Browser，Spectrum Vision software |
|||
|
尺寸(W*H*D) |
270 mm*190 mm*60 mm |
|||
|
显示 |
8英寸IPS多点触摸屏，支持鼠标和键盘 |
|||
标配附件
电源线
USB数据线
快速指南
N-N线缆（选配）
N-SMA线缆（选配）
SMA-SMA线缆（选配）
SMA阴头适配器（选配）
近场探头套装（选配）
N-BNC头

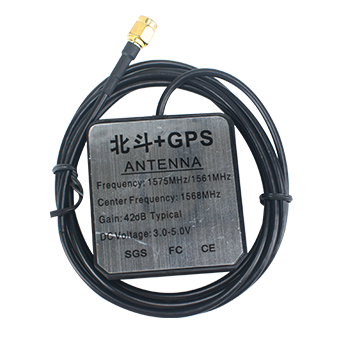

北斗GPS
N-SMA 适配器(选配)

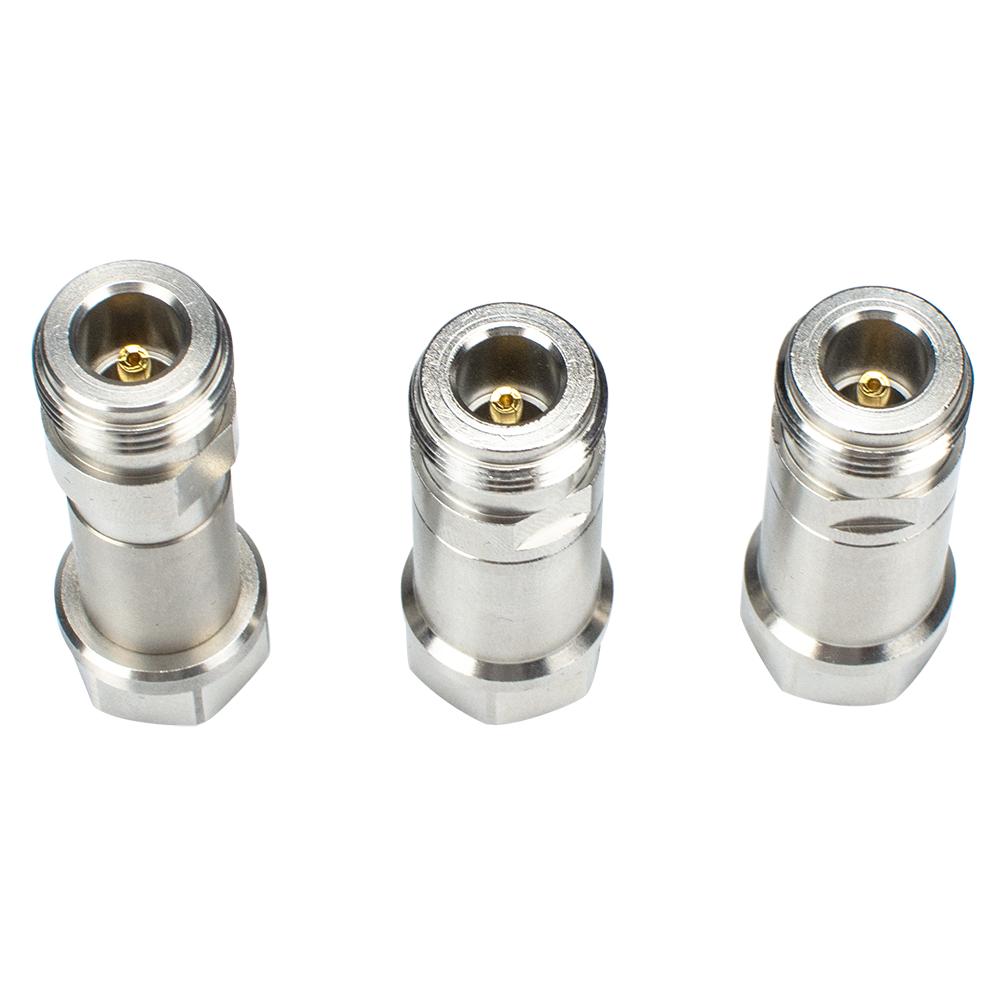

CF5509-F同轴校准件9G（选配）

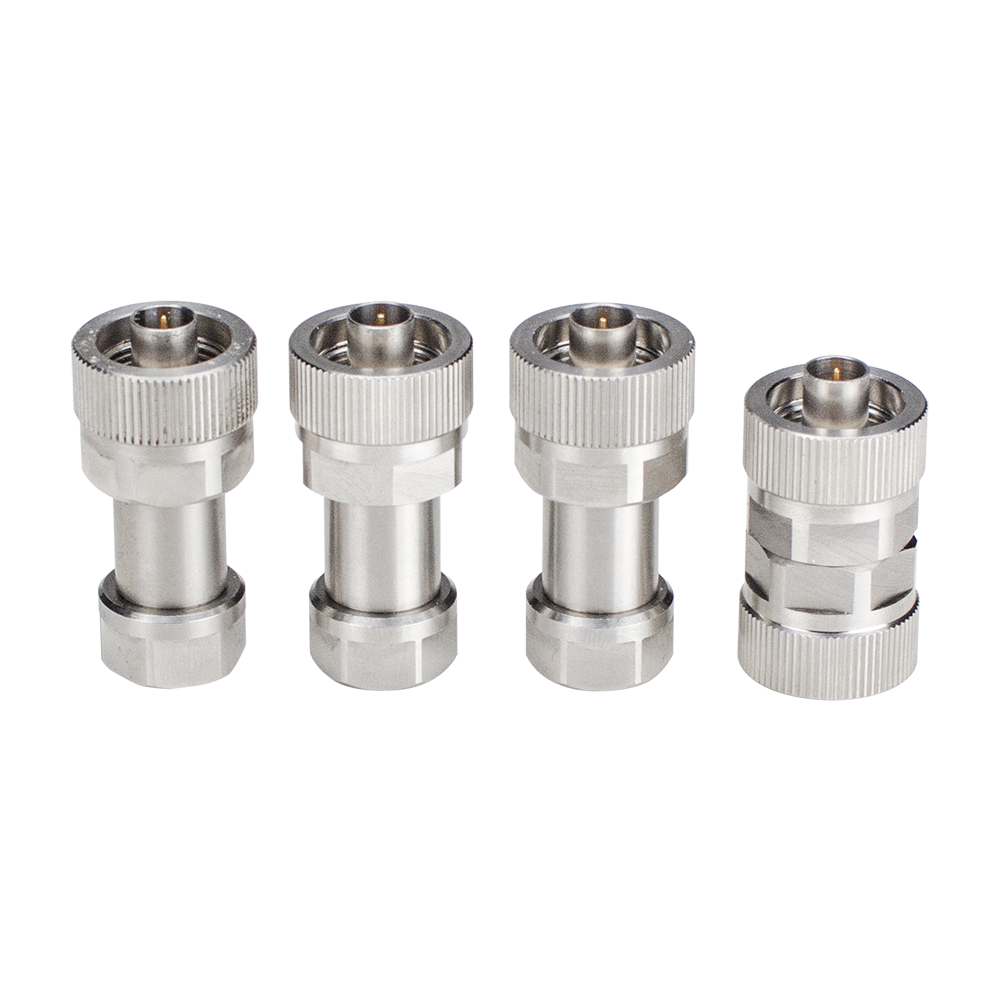

CF5509-M同轴校准件9G（选配）
CF6509-F 3.5mm校准件（选配）

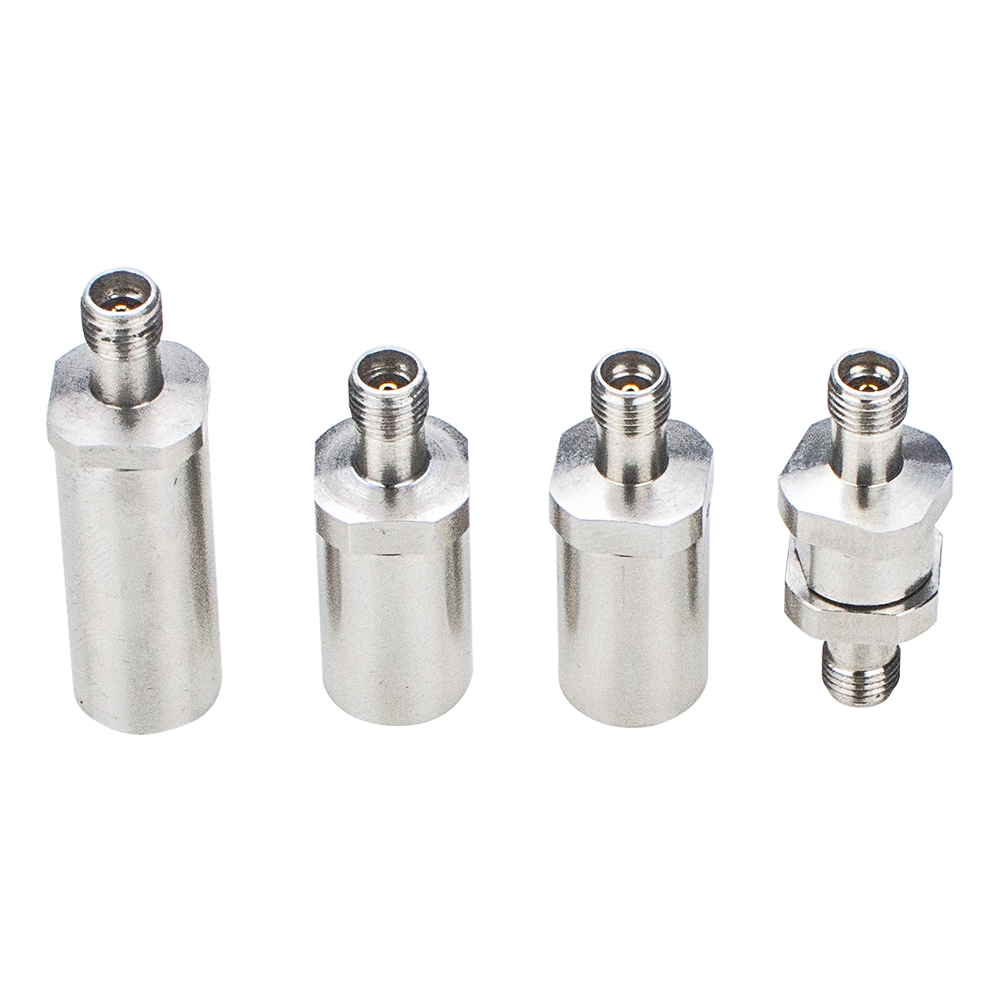

CF6509-M 3.5mm校准件（选配）

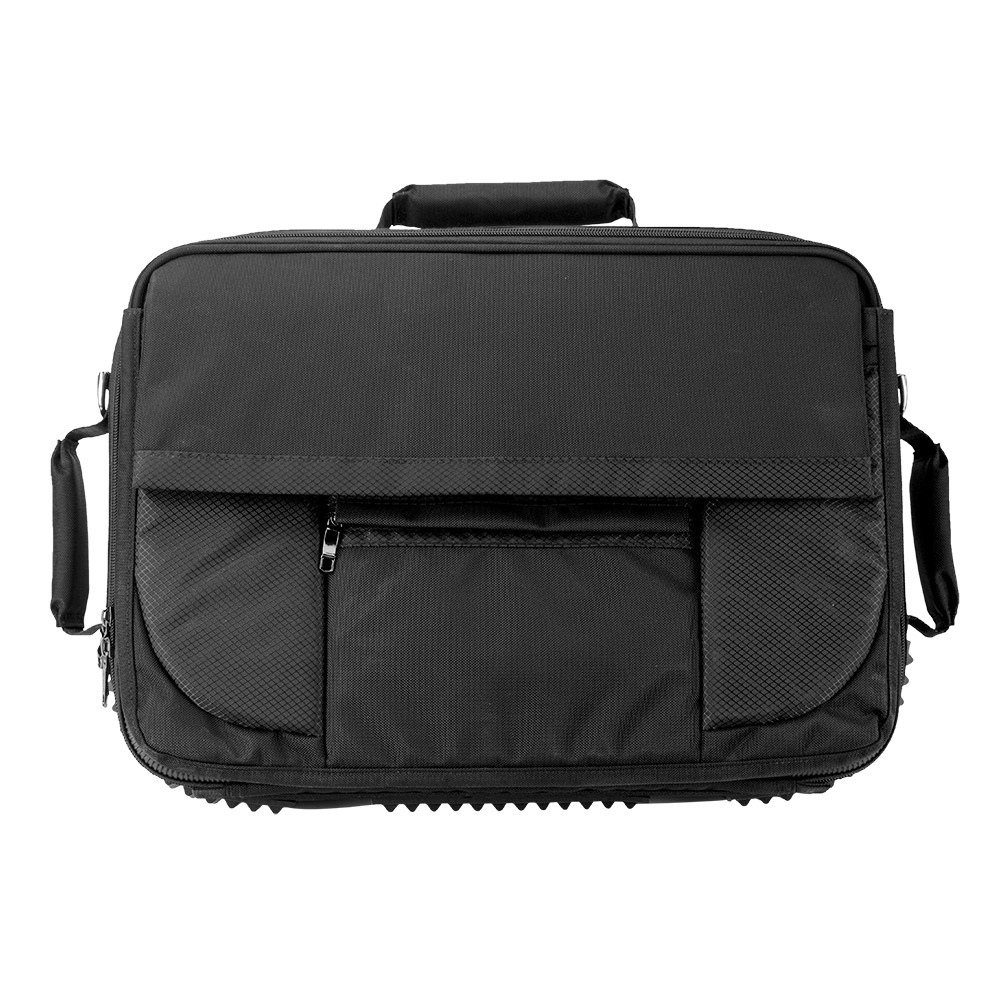

便携包
