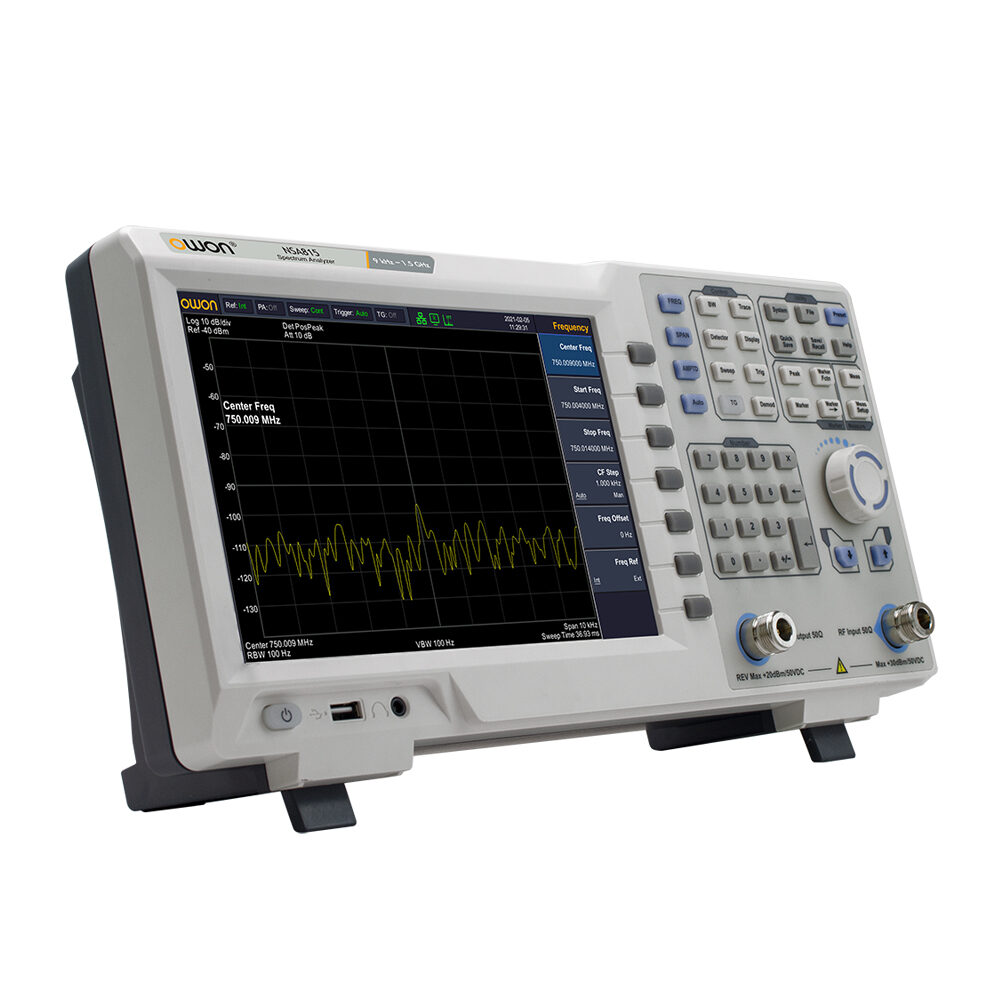

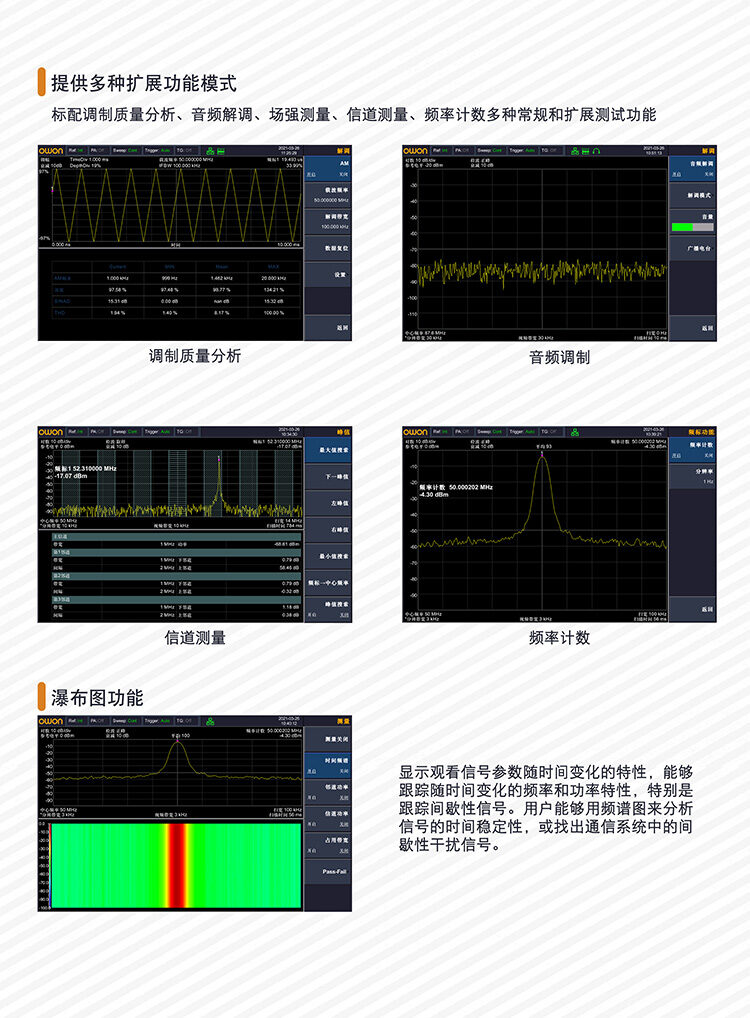

NSA800系列经济型频谱分析仪

频率

频率范围

NSA805（TG）

9 kHz 至 500 MHz

NSA810（TG）

9 kHz 至 1 GHz

NSA815（TG）

9 kHz 至 1.5 GHz

频率分辨率

1 Hz

频率参考基准老化率

＜ 1 ppm/年

频率扫宽

扫宽范围

0 Hz，100 Hz到仪器的最大频率

扫宽不确定度

± 扫宽 / (扫描点数-1)

单边带相位噪声(20℃ 至 30℃，fc = 500 MHz)

载波偏移

10 kHz

< -80 dBc/Hz

100 kHz

< -100 dBc/Hz

1 MHz

< -115 dBc/Hz

带宽

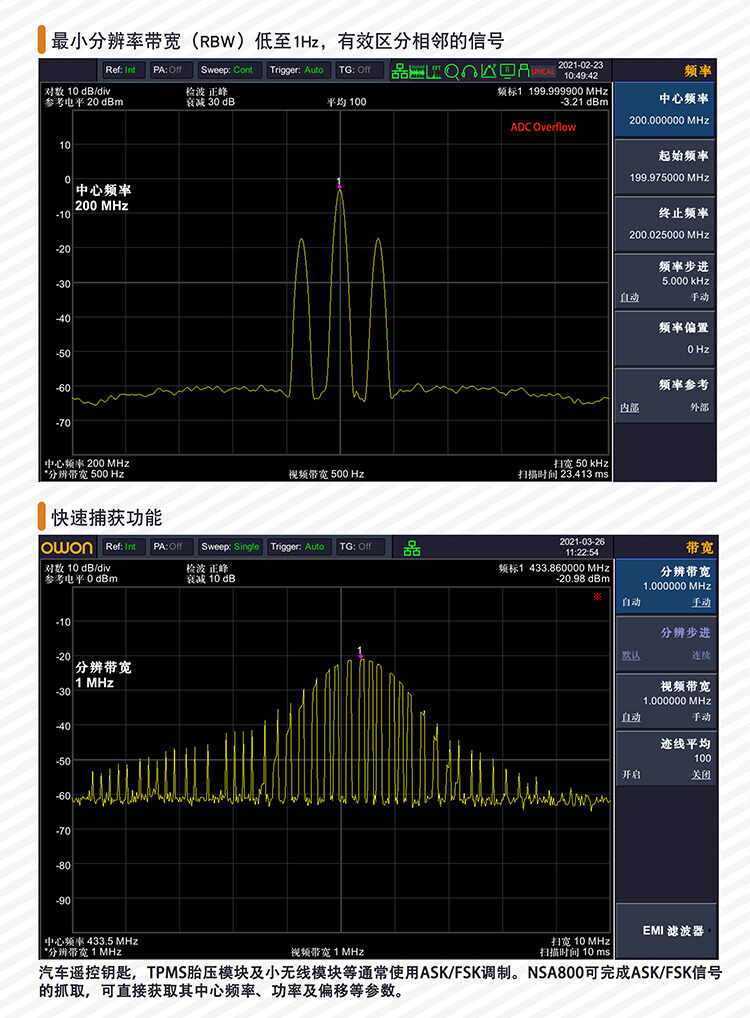

分辨率带宽（-3 dB）

1 Hz 至 1 MHz (1-3-5-10 步进)

分辨率带宽（-6 dB）
（EMI）

200 Hz，9 kHz，120 kHz，1 MHz

分辨率带宽精度

< 5% 典型值

分辨率滤波器形状因子 (60 dB : 3 dB)

< 5 典型值

视频带宽 (-3 dB)

10 Hz 至 1 MHz (1-3-5-10 步进)

幅度与电平

幅度测量范围

DANL 到 +10 dBm， 100 kHz 至 10 MHz， 前置放大器关闭

DANL 到 +20 dBm， fc≥10 MHz， 前置放大器关闭

参考电平

-80 dBm 至 +30 dBm，步进为0.01dB

前置放大器

20 dB，标称值， 100 kHz 至 1.5 GHz

输入衰减器

0 至 40 dB，步进为1 dB

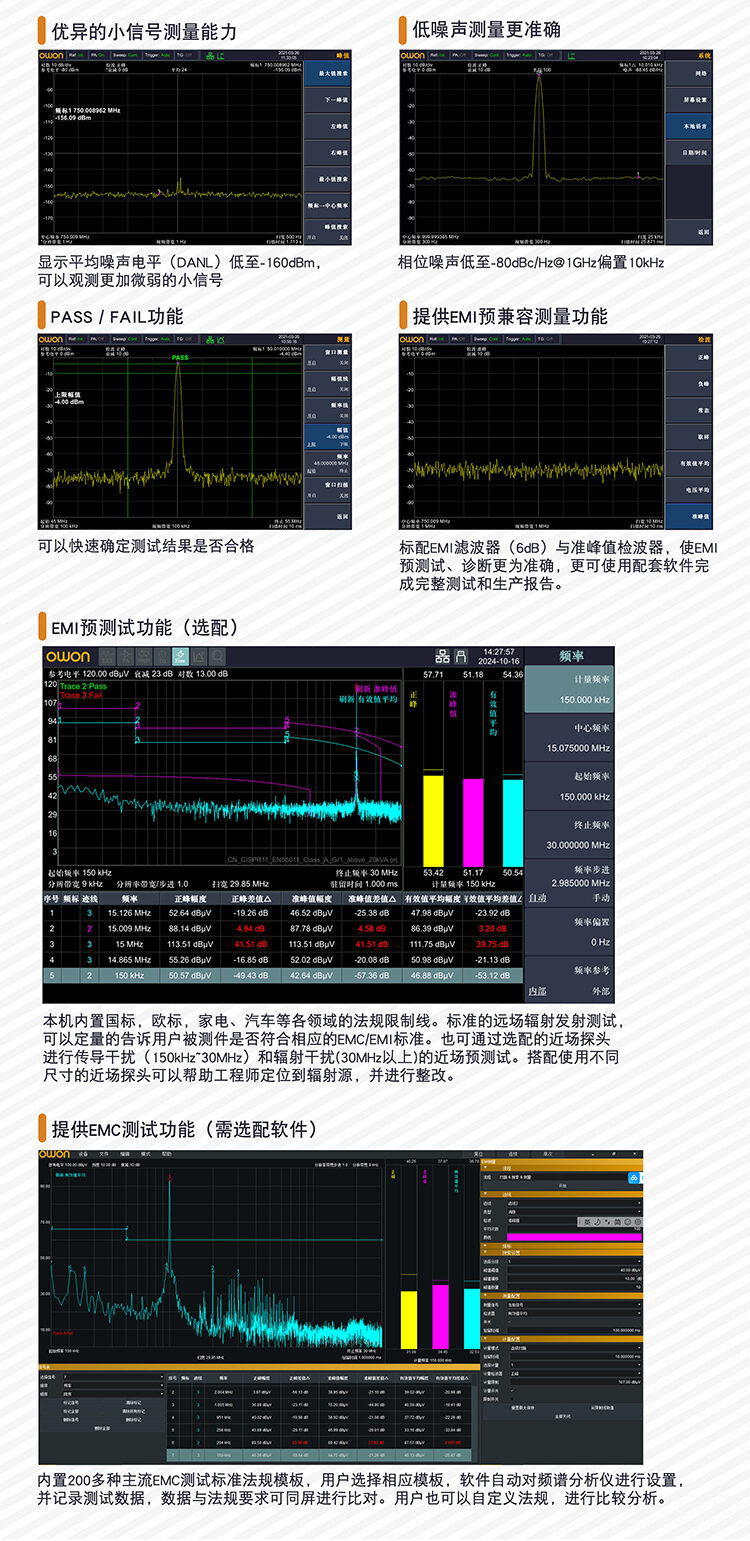

显示平均噪声电平 (衰减器为 0 dB， 分辨率带宽及视频带宽均为100 Hz，抽样检波 ，

轨迹平均次数 ≥50， 20℃ 至 30℃，输入阻抗为50 Ω)

前置放大器关

9 kHz 至 1 MHz

-95 dBm (典型值)， <-88 dBm

1 MHz 至 500 MHz

-140 dBm (典型值)， <-130dBm

NSA810

500 MHz 至 1 GHz

NSA815

500 MHz 至 1.5 GHz

-138 dBm (典型值)， <-128 dBm

前置放大器开

100 kHz 至 1 MHz

-135 dBm (典型值)， <-128 dBm

1 MHz 至 500 MHz

-160 dBm (典型值)， <-150 dBm

NSA810

500 MHz 至 1 GHz

NSA815

500 MHz 至 1.5 GHz

-158 dBm (典型值)， <-148 dBm

显示电平

检波方式

正峰，负峰，常态，取样，RMS，电压平均，准峰值

迹线功能

清除写入，最大保持，最小保持，平均，查看，关闭，迹线运算

刻度单位

dBm，dBμW，dBpW，dBmV，dBμV，W，V

频率响应
(fc≥100 kHz， 20℃ 至 30℃， 30% 至 70% 相对湿度， 输入衰减 10 dB， 相对于 50 MHz)

前置放大器关

＜0.7 dB

前置放大器开

＜1.0 dB

绝对幅度精度

不确定度

fc= 50 MHz，峰值检波器，前置放大器关，衰减器为 10 dB，

输入信号电平 =-10 dBm，20℃至 30℃

＜ 0.4 dB

电平测量不确定度

电平测量不确定度

95% 置信度，S/N>20 dB，分辨率带宽及视频带宽均为 1 kHz，前置放大器关，衰减器为 10 dB，-50 dBm＜ 输入电平≤ 0 dBm，fc＞10 MHz，20℃至 30℃

＜0.7 dB

跟踪源（选配）

频率范围

NSA805

100 kHz 至 500 MHz

NSA810

100 kHz 至 1 GHz

NSA815

100 kHz 至 1.5 GHz

输出电平范围

-40 dBm 至 0 dBm

输出电平分辨率

1 dB

输出平坦度

相对于 50 MHz

± 3 dB

跟踪源杂散

谐波杂散

-30 dBc（跟踪源输出功率为 -10 dBm时）

非谐波杂散

-40 dBc（跟踪源输出功率为 -10 dBm时）

跟踪源至输入端隔离

-60 dB（跟踪源输出功率为 0 dBm时）

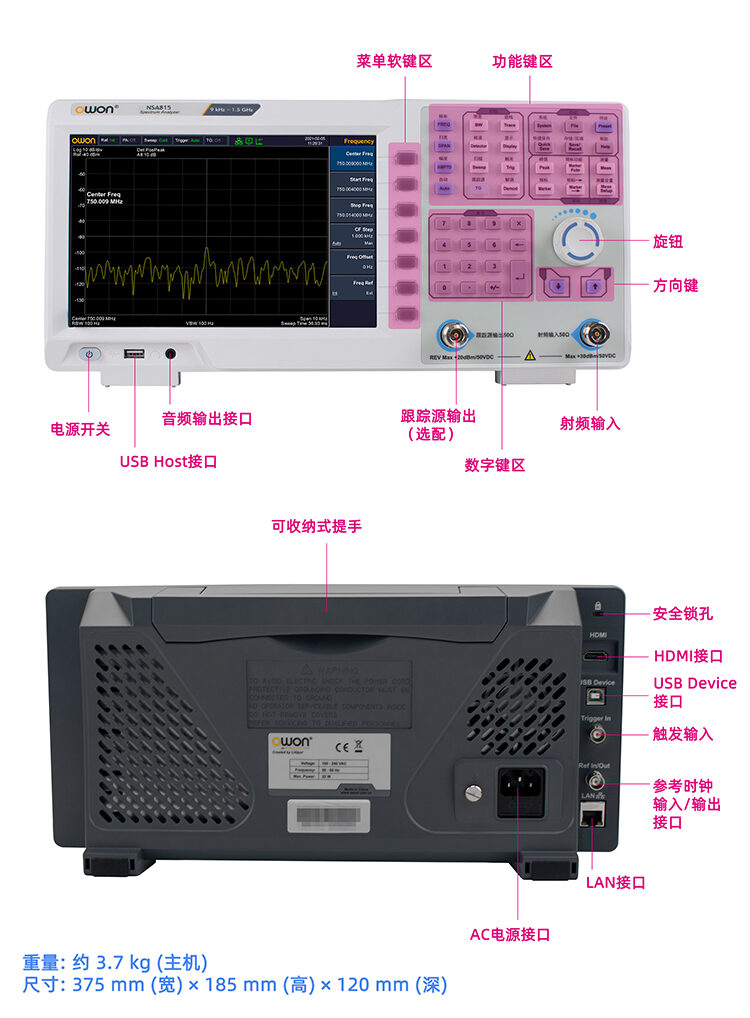

接口

USB Host, USB Device, LAN, 音频输出接口, HDMI

显示

9 英寸TFT LCD，1280水平×800垂直像素

外观

尺寸

375 mm (宽) × 185 mm (高) × 120 mm (深)

重量

约 3.7 kg (主机)
