直流耐压绝缘电阻测试仪ST5680A
Model: ST5680
用途场景
Specifications
直流耐压绝缘电阻测试仪ST5680A产品概述
智能波形技术，守护安全测试 直流耐压分析，加速 EV 电池品质升级

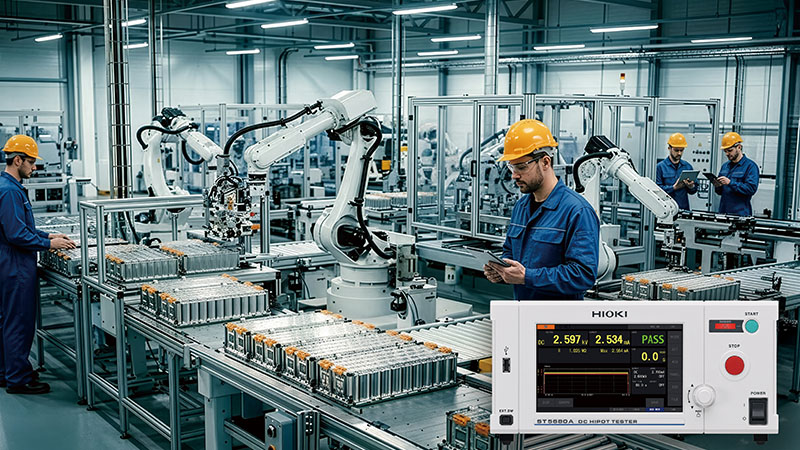

兼具全球标准符合性与波形分析能力的DC耐电压测试仪
ST5680A支持直流耐压测试（最小分辨率0.001 μA）、绝缘电阻测试及击穿电压（BDV）测量。 可在测试过程中显示并记录电压、电流及绝缘电阻的串联波形。具备最大输出8 kV/20 mA的CE/UKCA/CSA（NRTL）认证，并符合国际标准规定的直流耐压测试条件。仅需单一机型即可实现全球标准化。
标配的接触检查功能可抑制因夹具、测试线、高压续电器等接触不良导致的误判（False PASS）。此外，电弧检测功能通过监测测试电压的波动率来检测异常事件，有助于发现由异物或毛刺引起的潜在绝缘故障。
适配国际标准，实现EV电池绝缘测试的标准化
通过单一型号，实现全球EV电池生产基地直流耐压测试的标准化。
·
支持 CE、UKCA、CSA(NRTL)认证，无论在哪个地区，均可实现同一机型的标准化
·
最高8 kV/20 mA的输出，满足国际标准规定的测试条件
·
便于实现测试条件、判定标准及操作流程的全球标准化，提高设备管理效率

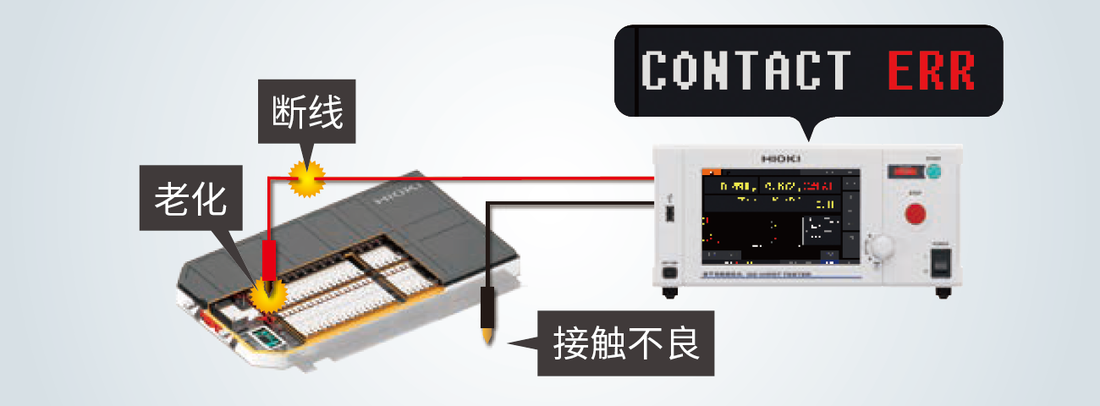

通过内置接触检查功能， 实现品质提升，削减检测成本
无需额外的导通检测工序，也可确保探针接触的可靠性。
·
测试仪本体标配接触检查功能
·
可检测因夹具、测试线、高压续电器老化或断线等导致的接触异常
·
降低高附加值模组/电池包因接触不良导致的误判（False PASS）风险
·
简化布线及PLC程序设计，减少生产线启动与调试工时
无需额外设备即可实现波形分析
测试仪器单机即可记录波形，加速分析与工艺优化。
·
在测试过程中记录电压、电流及绝缘电阻的时间序列波形
·
最长128秒、高达500 kS/s的采样率，实现精细分析
·
获取的波形数据可通过U盘或LAN以BMP/PNG/CSV格式保存和导出
·
无需使用示波器及高压探头的情况下，进行实际线路条件下的波形分析
·
按批次或生产线单位存储波形数据，用于故障分析及可追溯性强化

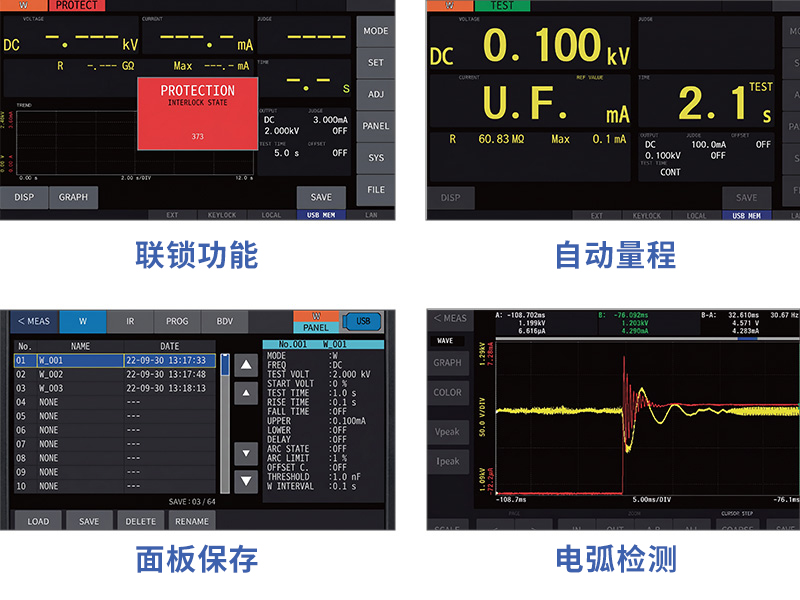

安全、 可重复性高且便于日常操作的高压测试
支持生产线安全、稳定的耐压及绝缘电阻测试的各项功能
·
电压限制功能：
通过预先设定上限电压，有效防止因误操作或设置错误造成的过电压输出，降低测试过程中的事故发生及返工风险。
·
自动放电功能：
测试结束后，自动对测量对象残留电荷进行内部放电，，有效降低误触充电状态测量对象的风险
·
联锁功能：
与安全罩、门开关等外部安全设备联动，控制输出的开关
·
自动量程功能：
根据测量值自动切换量程，确保显示清晰，降低错读风险
·
面板保存功能：
最多记录各模式下64组常用测试条件，实现快速调用与更换
·
电弧（ARC）检测功能：
持续监测试验电压的波动率，有助于降低因异物或毛刺等引发微小放电的潜在不合格品流出风险。
直流耐压绝缘电阻测试仪ST5680A技术规格
基本参数
| 主要功能 | 直流耐压测试，绝缘电阻测试，绝缘击穿电压测试，波形显示功能，ARC检测功能，接触检查功能 |
|---|---|
| 使用温湿度范围 | 0 ℃ ～ 40 ℃，80 % RH或以下（无结露） |
| 适用标准 | 安全性：IEC 61010 EMC：EN 61326 |
| 电源 | AC 100V~240V，50Hz/60Hz |
| 功耗 | 约180 VA（电源电压220V，直流耐电压测试模式，测试电压2.5kV，负载电流5mA［负载电阻 500kΩ］时） |
| 最大额定功率 | 800 VA |
| 接口 | 通讯：USB，LAN，EXT. I / O 选件：RS-232C（Z3001），GP-IB（Z3000） 存储：U盘 |
| 尺寸・重量 | 约 305 (W) x 142 (H) x 430 (D) mm（不含突起物） 约 10.4kg |
| 附件 | 电源线 × 1、EXT. I/O 用公头连接器 × 1、EXT. I/O 用连接器护盖 × 1、EXT. I/O 用联锁解除治具 × 1、启动指南 × 1、使用注意事项（0990A903）× 1 |
各项测试・功能
| 直流耐压测试 | ・输出电压 : DC0.010kV ~ 8.000kV ( 1V 分辨率 ) ・输出设定精度：±20V（3kV 以下、无负载时) 设置值的±0.4% ±8V ( 3kV以上、无负载时) ・输出电流 / 截止电流 : 最大20mA（测试电压 50V 以上 ) ・电流精度 : ±1.5%rdg.（代表值，详细请参阅使用说明书或目录) ・最小分辨率：0.001μA ・测试时间：0.1s～999s，连续（Timer OFF） ・电压上升/下降时间：0.1s～300s / 0.1s～300s，OFF ・测试模式：W → IR，IR → W，程序测试 |
|---|---|
| 绝缘电阻测试 | ・输出电压：DC10V～2000V（1V分辨率） ・输出设定精度：±20V（无负载时） ・电阻值显示范围：100.0kΩ～200.0GΩ（0.01kΩ分辨率） ・精度保证范围：100.0kΩ～99.99GΩ ・电阻精度：各量程的详细精度请参阅使用说明书或产品样本 ・测试时间：0.1s～999s，连续（Timer OFF） ・电压上升／下降时间：0.1s～300s／0.1s～300s，OFF |
| BDV测量（绝缘击穿电压测试） | ・测试方式：连续升压测试，逐级升压测试 ・测量内容：绝缘击穿电压（kV）、绝缘击穿强度（kV/mm） ・设定参数：初始电压、结束电压、升压速率、ARC检测、电极间距、电流上限值 |
| 波形显示功能 | ・波形显示内容：电压、电流、绝缘电阻 ・采样速度：最高500kS/s ・波形显示长度设定：0.5s～128s（9档） ・存储容量：512K 字 |
| ARC 检测功能 | ・检测方式：监控测试电压的变化 ・设定内容：测试电压变化率1%～50% |
| 接触检查功能 | ・检测方式：电容测量法 ・设定内容：阈值（电容）设置1.0nF～100.0nF |
| 存储功能 | ・波形及图形保存： 保存位置：U盘 保存格式：BMP、PNG、CSV文件 ・面板保存功能： 直流耐压测试 / 绝缘电阻测试 : 最多 64 组 BDV测量 : 最多 10 组 程序测试 : 最多 30 个（最多 50 步） ・ 数据保存功能： 将测量值保存至内存， 最多32,000个 |
| 判定功能 | ·判定内容：判定为PASS，判定为FAIL（UPPER FAIL，LOWER FAIL） ·判定结果支持通过 I/O 及通信接口的外部输出 |
| 与安全性及操作性相关的功能 | ・联锁：与外部装置联动而切断输出的功能 ・自动放电：测试结束后通过内部回路自动放电，确保残留电压低于30V ・电压限制：可在0.010kV至8,000kV范围内设定上限电压 ・自动量程：根据测量值自动切换量程范围 ・面板保存：保存及调用测试条件 ・自检、按键锁定、命令监控、I/O HANDLER |
选件/附件

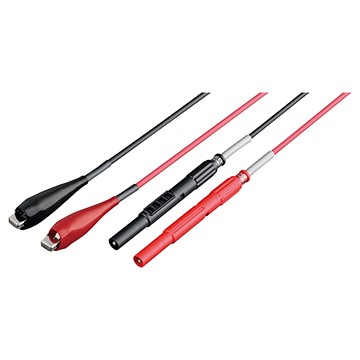

高压测试线L2260
夹子-特殊连接器，红黑，1.5m
查看详情
远程控制箱(单) 9613
开始/停止控制用,，单手用，1.5m
查看详情

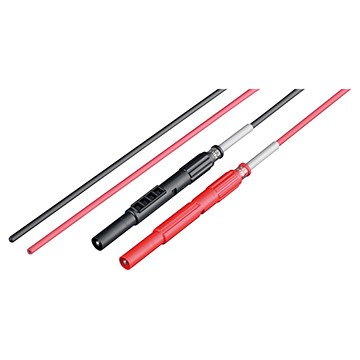

单侧无接头测试线L2261
