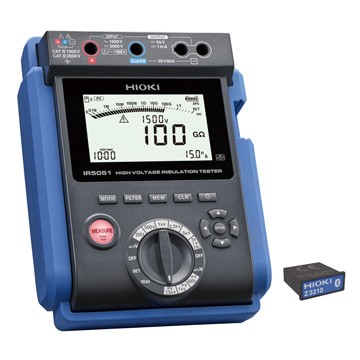

电子式绝缘电阻表IR5051

Name: 电子式绝缘电阻表IR5051
Brand: HIOKI 日置
SKU: IR5051
Availability: InStock

Model: IR5051

Category 嘉品推荐 > HIOKI > 现场测试仪器 Summary 高压绝缘电阻测量正在发电也能测量安全测量精确测量准确地测量电压测量自动分辨测量用途选择测量

🔧 Request Repair 🧰 Maintenance Request Get a Quote

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

Specifications

产品概述

配备PV专用量程的Max. 5 kV的高压绝缘电阻测量

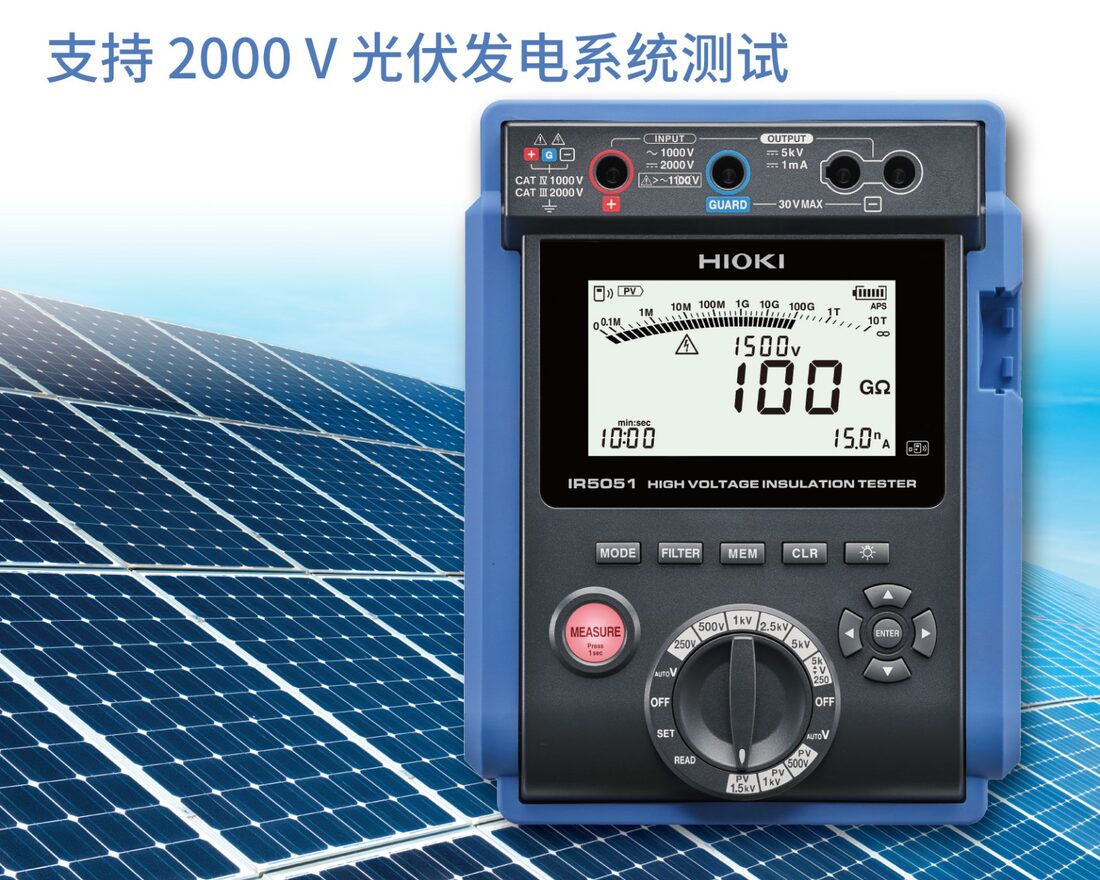

即使是正在发电也能测量绝缘电阻

IR5051设计符合安全标准 CAT III 2000和 CAT IV 1000，可安全测量高达DC 2000 V电压的光伏发电系统的绝缘电阻和开路电压。
IR5051专为测量光伏面板的绝缘电阻而设计，可精确测量绝缘电阻值，而不会受到发电过程的影响。

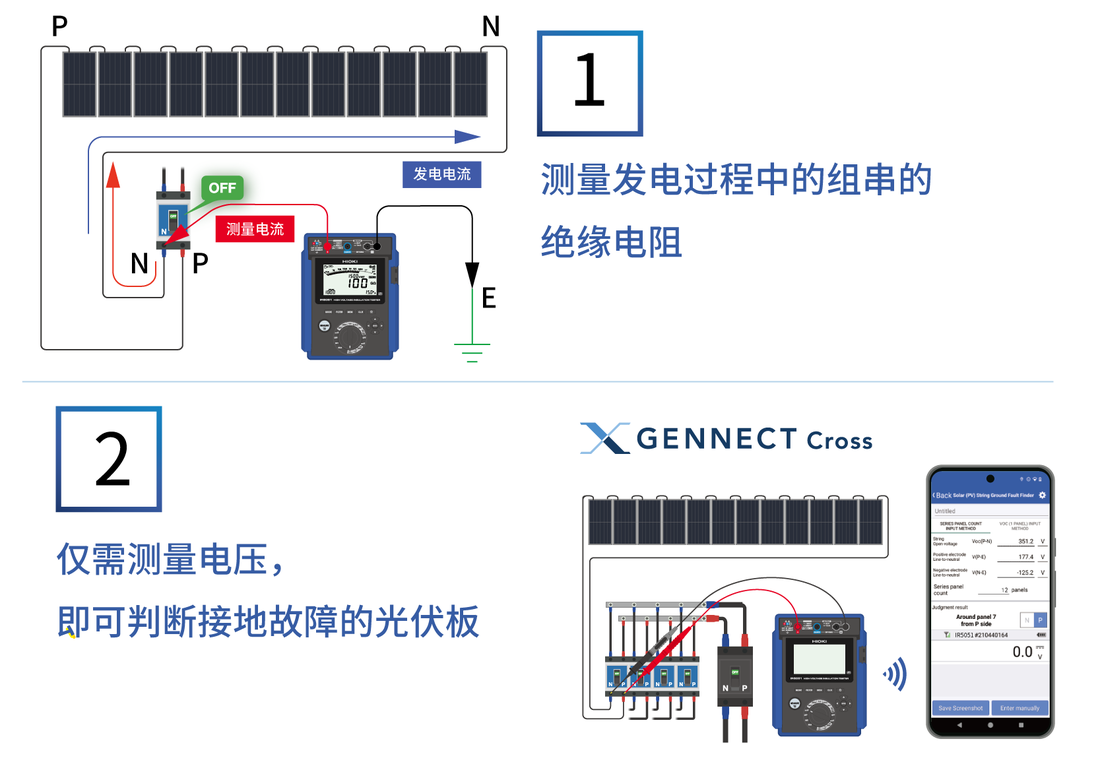

在2000 V光伏发电系统中找到接地故障的光伏面板的功能

使用免费APP GENNECT Cross可找到光伏发电系统中接地故障的光伏面板。
1. 测量发电过程中的组串的绝缘电阻。在已确认存在绝缘不良的组串中找到接地故障的光伏面板。
2. 测量该断路器的电压并发送给GENNECT Cross App，即可显示接地故障光伏面板的位置。IR5051 可安全、准确地测量高达DC 2000 V的电压。

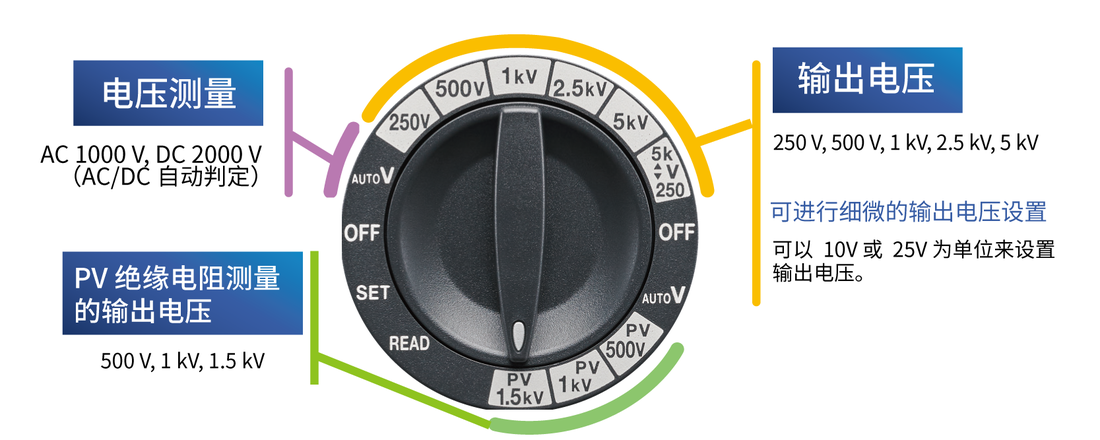

可进行细微的输出电压设置

操作便捷的旋转开关。
・输出电压可从5个量程中选择。
・可以 10 V 或 25 V 为单位来设置输出电压，以适应特定的测试条件。
・电压测量：AC/DC 自动分辨测量。

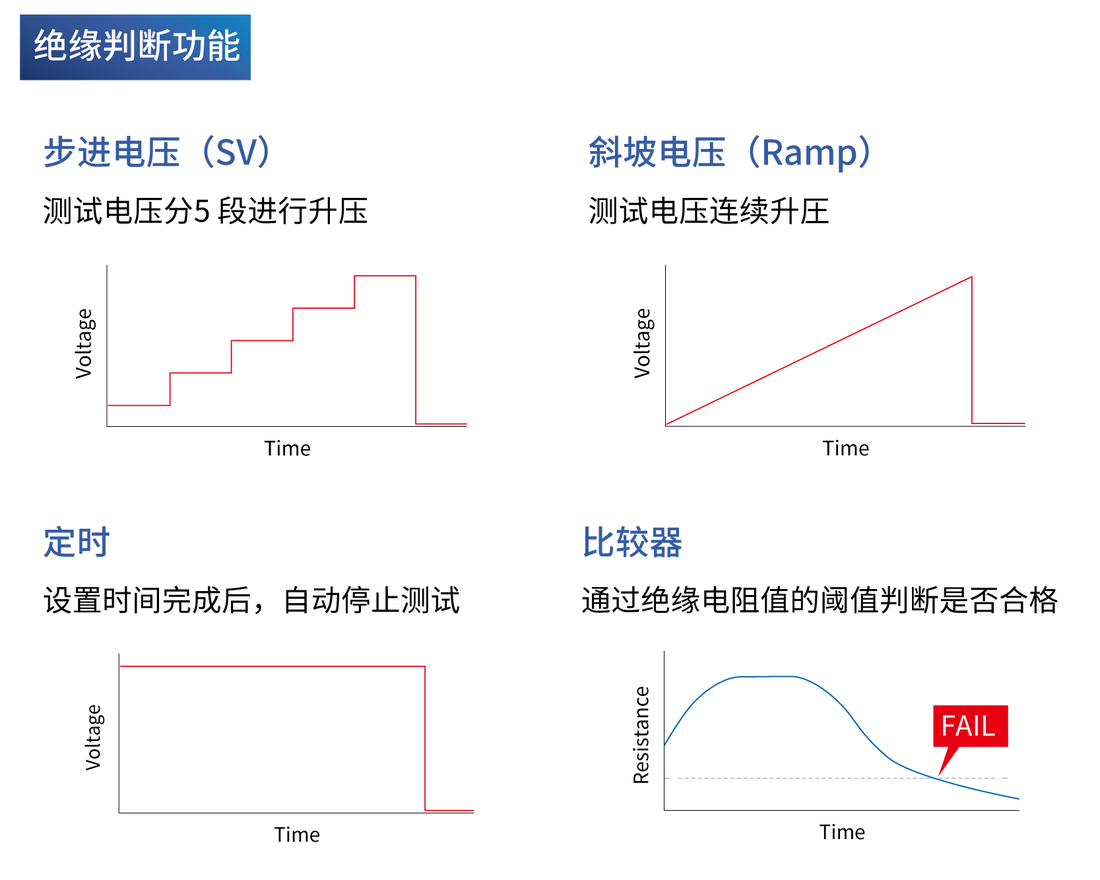

可根据测试用途选择测量方法

若持续对被测物施加高压，则有可能损坏绝缘体。
通过尽量控制施加的电压来测试绝缘状态，以此防止施加高压造成的损坏。
IR5051具有多种绝缘判断功能，可根据测试用途选择最合适的测量方法。

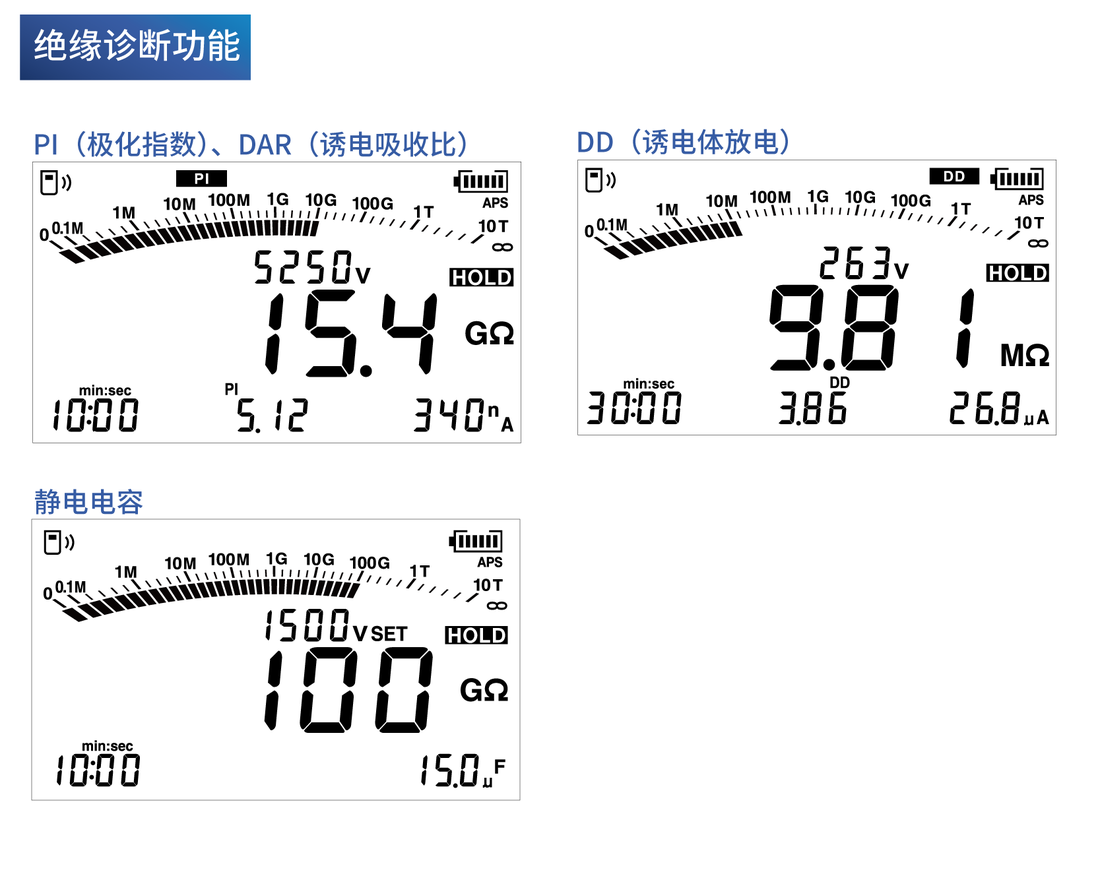

绝缘判断指数的自动计算和显示

测量结束后，不仅可以显示绝缘电阻值和泄漏电流，还可以显示绝缘判断指数（DAR、PI、DD、静电电容）。
作为绝缘好坏的判断标准之一，根据经过规定时间时的测定值进行计算并显示。

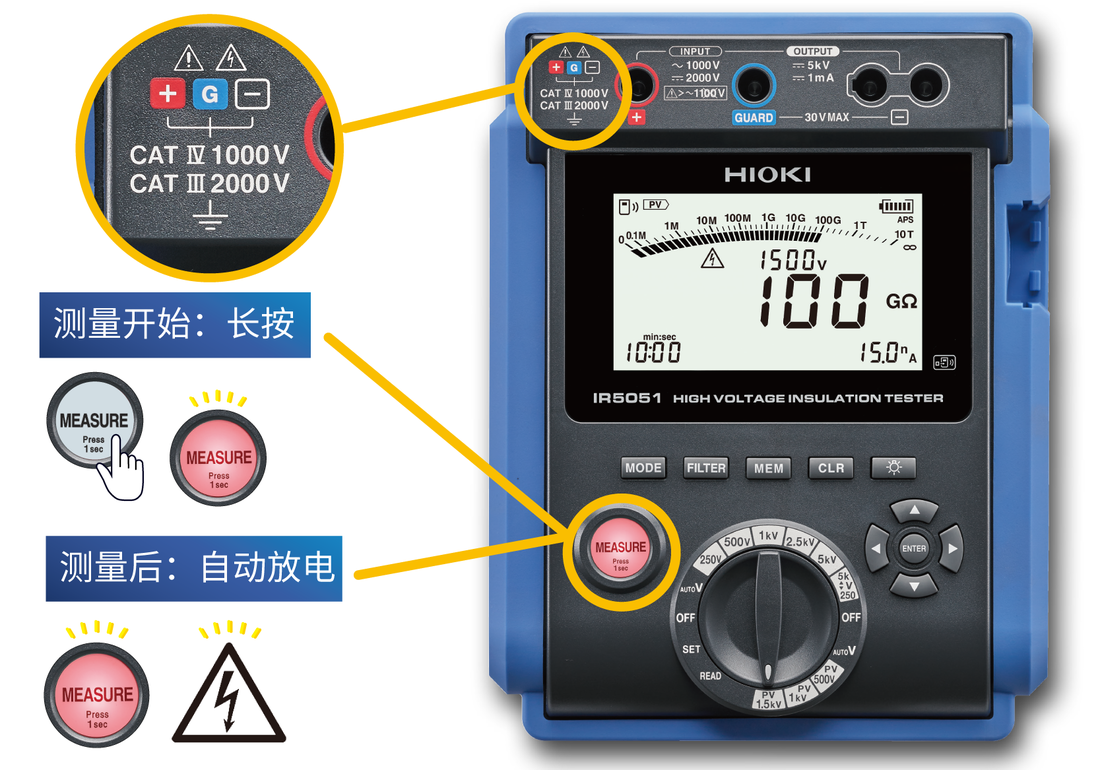

绝缘电阻计的高安全性能

IR5051设计符合安全标准 CAT III 2000和 CAT IV 1000，具有最高的安全性能。您可能认为绝缘电阻测量是在断电条件下进行的，所以并不危险。然而，IR5051具有更强的安全功能，以防发生意外。
测量开始：长按1秒后开始测量，以防止因错误操作而产生高压。产生高压时，测量键会闪烁提示。
测量结束后：测量结束后，自动释放残留在被测物上的电荷。放电过程中，MEASURE键和放电标志闪烁，放电完成后闪烁停止。

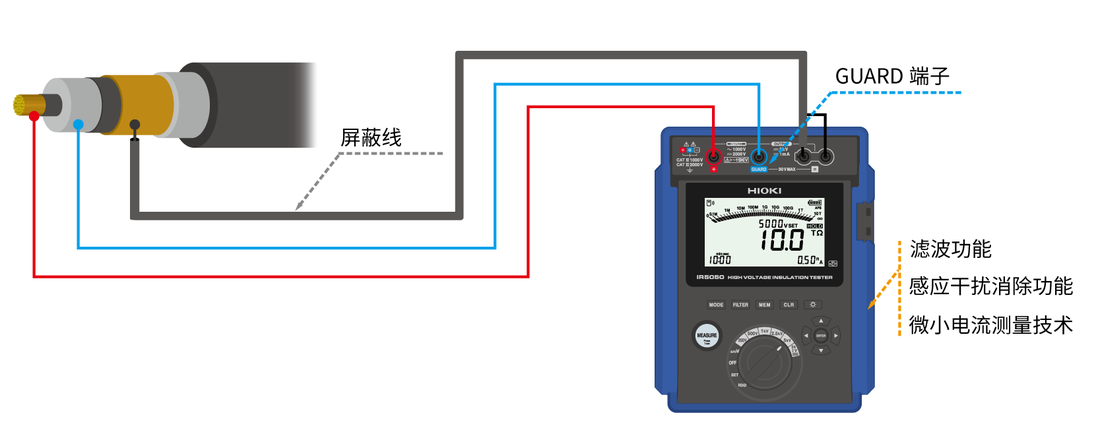

保持测量稳定性的功能与性能

当被测物的电阻非常高时，绝缘电阻表只能测量微小的电流。即使测量环境发生微小变化，也很容易影响测量结果，导致测量值不稳定。
IR5051使用屏蔽线和独特的测量技术来减轻环境的影响，从而实现至10TΩ的稳定测量。

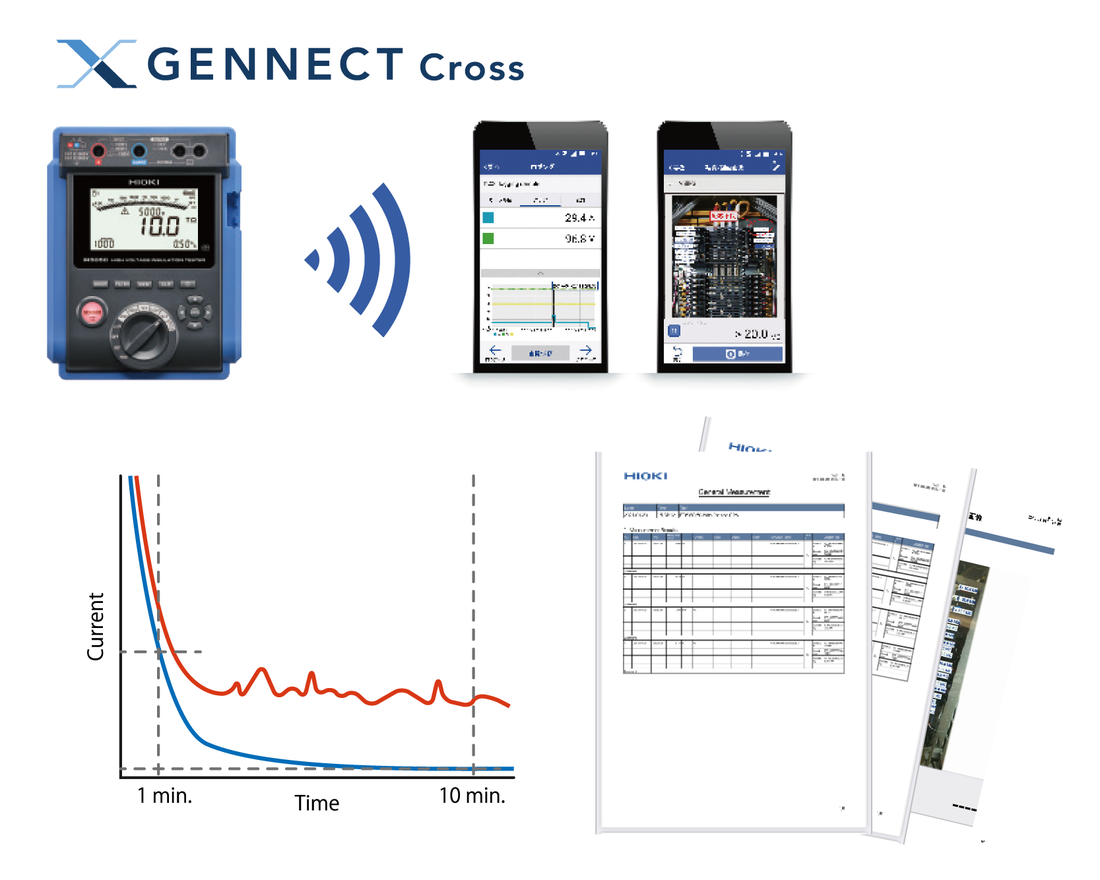

支持无线技术无线通信功能带来更多便利

使用选件无线适配器Z3210，可通过Bluetooth®通讯将测量数据传输到智能手机和平板电脑。
通过电流时间图表可获知有关高压电缆绝缘状态的信息。
使用APP GENNECT Cross的记录功能，可在测量的同时制作图表（最小采样1秒）。
绝缘电阻测量：“现场维护 ”功能可将测量位置和测量值记录到照片中。
报告制作：记录测量结果并在现场轻松创建 PDF 报告。
GENNECT Cross的详细介绍请点击
