可编程交流电源 Model 61600 Series
Model: 61600 Series
用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 61600 Series | 可编程交流电源 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 61601 | 可编程交流电源供应器 0-300V/15-1KHz/500VA, 1ø | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 61602 | 可编程交流电源供应器 0-300V/15-1KHz/1kVA, 1ø | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 61603 | 可编程交流电源供应器 0-300V/15-1KHz/1.5kVA, 1ø | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 61604 | 可编程交流电源供应器 0-300V/15-1KHz/2kVA, 1ø | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 61605 | 可编程交流电源供应器 0-300V/15-1KHz/4kVA, 1ø | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 61607 | 可编程交流电源供应器 0-350V/15-2KHz/3kVA, 1ø or 3ø | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 61608 | 可编程交流电源供应器 0-350V/15-2KHz/4.5kVA, 1ø or 3ø | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 61609 | 可编程交流电源供应器 0-350V/15-2KHz/6kVA, 1ø or 3ø | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 61611 | 可编程交流电源供应器 0-300V/15-1.5kHz/12kVA, 1ø or 3ø | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 61612 | 可编程交流电源供应器 0-300V/15-1.5kHz/18kVA, 1ø or 3ø | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A615001 | 控制介面卡 (含外部类比电压参考输入、RS-232介面、GPIB介面)，适用61601~61605机种 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A615002 | 控制介面板 (含LAN介面、USB介面)，适用61500/61600/61700系列 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A615003 | 交流电压转换器，适用61500/61600系列 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A615007 | 电脑图形化操作介面Softpanel，适用61500/61600系列 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A615008 | 直流电压杂讯滤波器 (Max Input Current 16A)，适用61500/61600系列 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A615103 | 18kVA并联专用机 (1ø or 3ø)，适用61511/61512/61611/61612机种 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A615104 | 两台并联专用输入输出端子台组合，适用61511/61512/61611/61612/A615103机种 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A615105 | 三台并联专用输入输出端子台组合，适用61511/61512/61611/61612/A615103机种 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A615106 | 逆灌电流保护器，适用61511/61512/61611/61612机种 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
Wholesale prices are visible to designated member levels — Log in or Register to view. For bulk purchase, inquire online.
Specifications
产品特色
- 可选择单相或三相交流输出
- 可设定电压和频率的输出变动率
- 可设定电压和电流的输出限制
- 具交流(AC)，直流(DC)，交流+直流(AC+DC)输出模式
- 广泛的参数量测功能
- 单键呼叫模式，快速设定输出电压及频率
- 高输出峰值电流适用于浪涌电流测试
- 内建功率因素修正线路(PFC)，满载时提供输入端功率因素达0.98以上
- 可由外部类比信号输入，做电源放大器使用
- 波形启动及结束的相位角控制
- 可由GPIB、RS232、USB和Ethernet介面控制
➥ 电脑图形化操作介面 Softpanel
产品介绍
型号规格
| 系列机种 | 61601/ 61602/ 61603/ 61604/ 61605 | 61607/ 61608/ 61609 | 61611/ 61612 |
|---|---|---|---|
| 功率规格 | 500VA/ 1kVA/ 1.5kVA/ 2kVA/ 4kVA | 3kVA/ 4.5kVA/ 6kVA | 12kVA/ 18kVA |
| 输出模式 | 单相 | 单相 或 三相 | 单相 或 三相 |
| 电压规格 | 0~150V/ 0~300V/ Auto | 0~175V/ 0~350V/ Auto | 0~150V/ 0~300V/ Auto |
| 频率 | DC. 15Hz~1kHz | DC. 15Hz~2kHz | DC. 15Hz~1.5kHz |
| 并联能力 | 无 | 5台 (最大30kVA) | 5台 (最大90kVA) |
| 产品手册 | 下载 | 下载 | 下载 |
产品简介

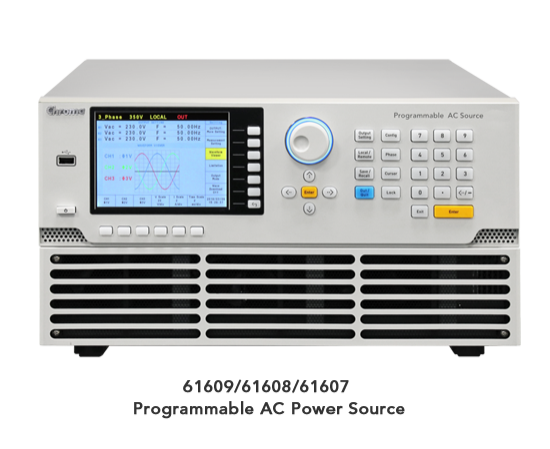

Chroma 61600系列可编程交流电源供应器为一基本经济型的交/直流电源系列产品，可透过简单的编程动作来输出精确纯净的交流/直流波形。
功能面上，Chroma 61600系列产品在满载下可输出小于0.3%的交流谐波失真(50/60Hz，线性负载)；内建的功率因素改善线路(PFC)使其拥有更高的效率和输出更大的功率，且满载时输入端功率因素可达0.98以上；此外Chroma 61600系列产品使用先进的数位讯号处理(DSP)技术，提供精确快速的电力参数量测，如电压均方根值(Vrms )、电流均方根值(Irms)、实功(Ture Power)、频率(Hz)、功率因素(PF)及电流波峰(CF)等。
透过高阶的脉波宽度调变(PWM)技术，使Chroma 61600系列交流电源供应器拥有4~6倍峰值电流的耐受能力；同时Chroma 61600系列也提供了可由外部输入的类比信号埠，透过此可从任意波形产生器接收信号后将其放大，由此可模拟复制出在实地所观察到的独一无二波形。
功率部分，Chroma 61600系列产品能透过并联同系列机种实现更高的输出功率等级，最高可提供90kVA的高功率测试方案。而透过机台自我诊断测试，以及完善的保护功能如过功率 (OP)、过电流(OC)、过电压(OV)和过温度(OT)保护，保证其品质与可信赖度。
多功能量测
Chroma 61600系列可编程交流电源供应器内建16bit的类比/数位转换器的量测线路，搭配快速运算的韧体，可提供量测各种参数，包括真实的RMS电压、RMS电流、实功率、功率因素、VA (视在功率)、峰值电流、波峰因素等；而透过先进的DSP技术，Chroma 61600系列产品能测量输出的总谐波失真(THD)及多阶电流谐波成份数值，并可透过屏幕以Waveform Viewer功能直接显示输出电压及电流波形。
电压和频率的变动设定
Chroma 61600系列可编程交流电源供应器可以让使用者设定电压或频率的输出变动率，当输出的电压或频率改变时，就会依照设定的变动率逐渐达到最终值。这可以帮助使用者验证产品的操作范围，例如可设定频率由47Hz逐渐增加到63Hz，或电压由90V逐渐增加到264V，取代只验证输入90V、115V、230V及264V几个电压点的方式。另外对待测物开机时，用电压由0V逐渐上升的方式来减少输入的浪涌电流，可应用在马达的启动，或多个产品同时开机测试。
单相/三相电压输出模式

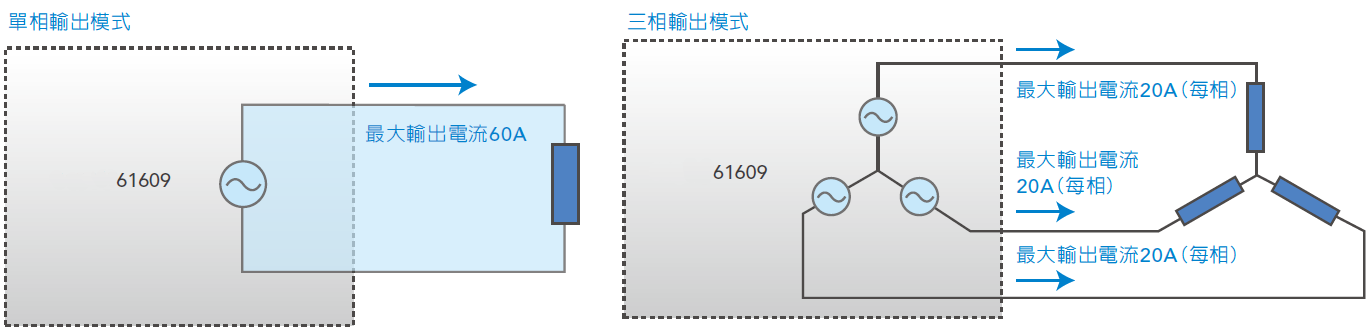

Chroma 61607/61608/61609及61611/61612机种提供选择单相或三相输出功能，使用者可以经由前面板或远端控制选择单相或三相输出模式。即使设置在单相输出模式，仍然可以提供全功率输出的能力，不需担心输出功率规格会有递减的情形。
Model 61601/61602/61603/61604/61605机种则可以使用三台单机，在三相模式的同步机制下串联成三相电输出使用。
MASTER/SLAVE并联输出模式
 | Chroma 61600系列可编程交流电源供应器可经由(Master/Slave)并联输出模式以达成使用者对于高功率的需求。其中61601/ 61602/ 61603/ 61604/ 61605机种无提供并联功能；61607/61608/61609机种以同功率系列机种(即61507/61508/61509/61607/61608/61609)互相搭配且最多可并联台数为2台；为满足更大的功率需求，61509及61609等6kVA机种可进一步达到3至5台单机(Master/Slave)并联，且两款机种可混合搭配，实现18kVA、24kVA、30kVA等大功率输出功能。 (3kVA、4.5kVA机种不支援3台以上并联功能) |
61611/61612机种以同系列机种(即61511/ 61512/ 61611/ 61612)和18kVA并联专用机(A615103)互相搭配，最多可并联台数为5台。例如：连接2台61611 12kVA交流供应器在并联模式以达成24KVA的输出功率；连接1台61612 18kVA交流供应器及2台A615103 18kVA并联专用机在并联模式以达成54KVA的输出功率。
电脑图形化操作介面
Chroma 61600系列Softpanel是一套专为控制交流电源供应器所设计的电脑图形化操作介面，其多功能的图型化面板及简易的操作方式提供使用者一个多功能及容易操作交流电源供应器的环境。 (备注：Chroma 61600 Softpanel 并不支援List, Pulse, Step, Harmonics Meas., Synthesize, Interharmonics等进阶功能)

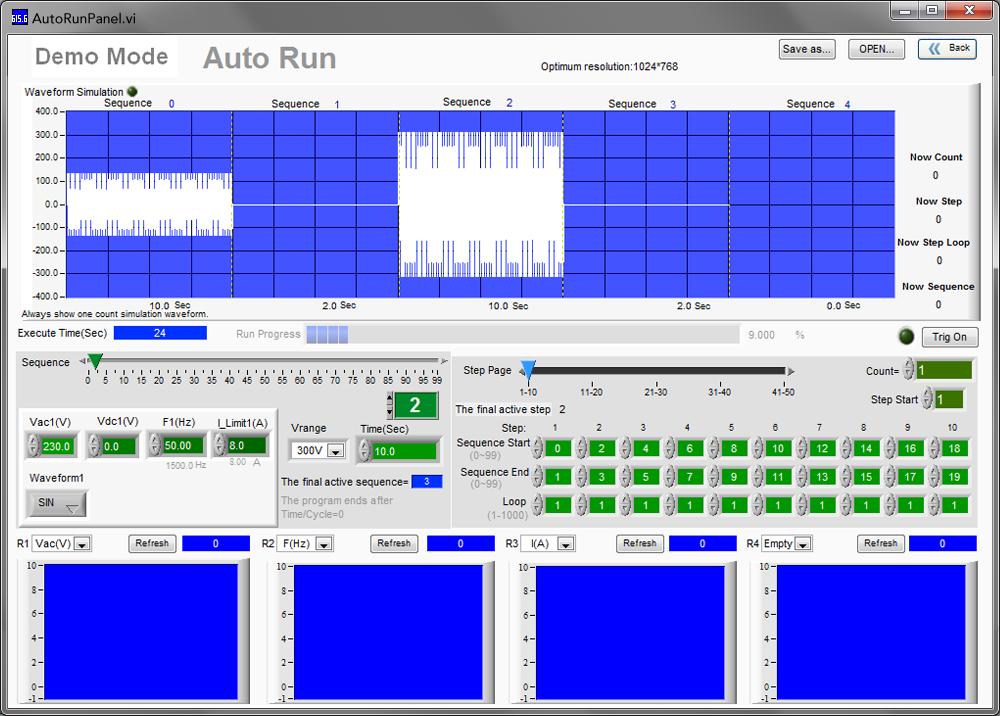

此操作介面提供Auto Run模式，此功能具备100组电压/频率变化于多回圈测试(时间以秒为单位)，并且可调整Loop及Count等内外回圈设定予使用者进行反覆性长时间测试。

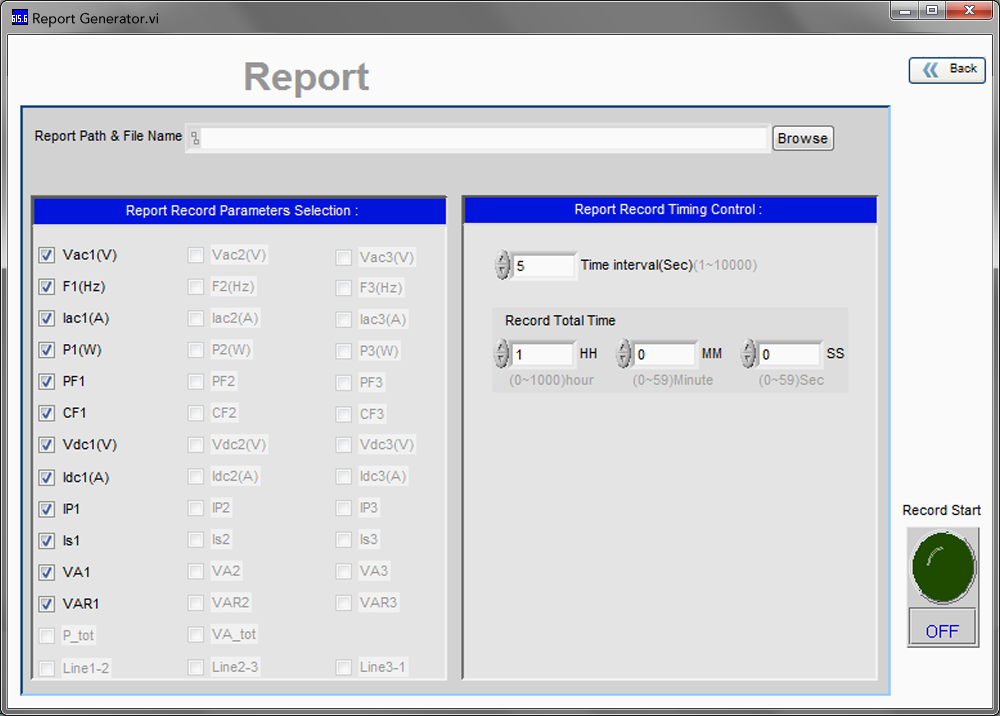

此外亦提供Report Generator报表功能，可自动记录使用者选定的参数、取样率及记录时间等。
了解更多请见：电脑图形化操作介面 Softpanel Model 61600
>型号规格
| 型号 | 规格说明 |
|---|---|
| 61600 Series | 可编程交流电源 |
| 61601 | 可编程交流电源供应器 0-300V/15-1KHz/500VA, 1ø |
| 61602 | 可编程交流电源供应器 0-300V/15-1KHz/1kVA, 1ø |
| 61603 | 可编程交流电源供应器 0-300V/15-1KHz/1.5kVA, 1ø |
| 61604 | 可编程交流电源供应器 0-300V/15-1KHz/2kVA, 1ø |
| 61605 | 可编程交流电源供应器 0-300V/15-1KHz/4kVA, 1ø |
| 61607 | 可编程交流电源供应器 0-350V/15-2KHz/3kVA, 1ø or 3ø |
| 61608 | 可编程交流电源供应器 0-350V/15-2KHz/4.5kVA, 1ø or 3ø |
| 61609 | 可编程交流电源供应器 0-350V/15-2KHz/6kVA, 1ø or 3ø |
| 61611 | 可编程交流电源供应器 0-300V/15-1.5kHz/12kVA, 1ø or 3ø |
| 61612 | 可编程交流电源供应器 0-300V/15-1.5kHz/18kVA, 1ø or 3ø |
| A615001 | 控制介面卡 (含外部类比电压参考输入、RS-232介面、GPIB介面)，适用61601~61605机种 |
| A615002 | 控制介面板 (含LAN介面、USB介面)，适用61500/61600/61700系列 |
| A615003 | 交流电压转换器，适用61500/61600系列 |
| A615007 | 电脑图形化操作介面Softpanel，适用61500/61600系列 |
| A615008 | 直流电压杂讯滤波器 (Max Input Current 16A)，适用61500/61600系列 |
| A615103 | 18kVA并联专用机 (1ø or 3ø)，适用61511/61512/61611/61612机种 |
| A615104 | 两台并联专用输入输出端子台组合，适用61511/61512/61611/61612/A615103机种 |
| A615105 | 三台并联专用输入输出端子台组合，适用61511/61512/61611/61612/A615103机种 |
| A615106 | 逆灌电流保护器，适用61511/61512/61611/61612机种 |
❓ FAQ 1 查看更多 →
问：RTCA/DO-160G:2020单相交流电源输入测试要求的验证目的与要求解析
一、分类标记说明
单相交流设备根据工作频率的不同可以分为以下三类：
· A(CF)类：预期使用在飞机恒频（400Hz）交流主电源系统中的交流用电设备；
· A(NF)类：预期使用在飞机窄变频（360Hz-650Hz）交流主电源系统中的交流用电设备；
· A(WF)类：预期使用在飞机宽变频（360Hz-800Hz）交流主电源系统中的交流用电设备。
除频率外，还包括：
1) 交流谐波（畸变）试验，附加字母H
该试验仅适用于单台功率≥35VA，或由多台同类设备组成，总功率≥150VA的整套装置。
2) 交流电流调制试验，附加字母L
该试验适用于产生的电流脉动（或电流调制）可控的设备，符合要求标记为L，不符合标记为Z。
3) 交流功率因数试验，附加字母P
该试验适用于功率因数可控的设备，符合要求标记为P，不符合标记为Z。
二、试验容差要求
进行电源输入测试的电源容差要求如下：
1. 当额定电压≥100V时，电压容差为±1%；
2. 当额定电压＜100V，电压容差为±2%；
3. 试验持续期间的容差为规定值的±10%；
4. 瞬变前后沿10%-90%上升和下降时间都应小于1.5ms；
5. 频率容差应为规定值的±1%。
三、关于某些项目的说明
1.正常工作条件-电压调制（交流）
电压调制是指在供电系统稳态工作期间由电压调节和速度变化引起的交流峰值电压均值周期性、随机性的或两者皆有的变化。电压调制包络的最低电压和最高电压间的最大峰谷差为5V，参见图1。图2则为峰值电压呈周期性变化的示波器时域波形。试验频率、峰谷调制度及重复率周期见图3曲线，要求施加频点为每十倍频程至少4个频点，再加上曲线的转折频率，具体施加的频点见表1，供电条件见表2。
图1 电压调制峰-谷示例
图2 周期性电压调制波形示例
图3 试验电平曲线
表1 电压调制驻留频点列表
A(CF) | 测试频点 | 1Hz | 1.7Hz | 1.78Hz | 3.16Hz | 5.62Hz | / |
测试频点 | 10Hz | 17.78Hz | 25Hz | 31.62Hz | 56.23Hz | 70Hz | |
测试频点 | 100Hz | 177.83Hz | 200Hz | / | / | / | |
A(NF) | 测试频点 | A(CF)全部频点 | 316.23Hz | 325Hz | / | / | |
A(WF) | 测试频点 | A(CF)全部频点 | 316.23Hz | 400Hz | / | / | |
表2 三种供电类别设备试验时的供电条件
设备类别 | A(CF) | A(NF) | A(WF) |
供电条件 | 115V/400Hz | 115V/360Hz | 115V/360Hz |
115V/650Hz | 115V/800Hz |
2.正常工作条件-频率调制（交流）
频率调制是指在供电系统稳态工作期间，由发电机耦合或传动装置速度变化引起的瞬态频率平均值周期性、随机性的或两者皆有的变化。典型的调制波形如图4所示。试验时供电条件如表2所示，施加的频偏及重复率见表3，每个频点的驻留时间是5个重复率周期或30s取大者。
图4 频率调制图形
表3 试验条件（单位：Hz）
频率偏移 | 4.9 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 |
重复率 | 0.014 | 0.017 | 0.03 | 0.054 | 0.1 | 0.17 |
频率偏移 | 4.0 | 4.0 | 4.0 | 4.0 | 2.2 | 1.4 |
重复率 | 0.3 | 0.54 | 1.0 | 1.7 | 3.0 | 5.4 |
频率偏移 | 0.75 | 0.52 | 0.35 | 0.27 | 0.2 | / |
重复率 | 10 | 17 | 30 | 54 | 100 | / |
3.正常工作条件-电压畸变（交流）
非线性交流负载可导致交流电压畸变。考核该项目应以电压总谐波畸变电平（THD）为等级电平，试验时供电条件如表2所示，频率不变，电压为100V。对A(CF)类和A(NF)类设备，THD应为8%；对A(WF)类设备，THD则为10%。试验持续时间为30min。
尽管DO-160标准给出了总谐波畸变电平，但却未给出各次谐波相对于基波的占比，给实际执行带来一定程度的困扰。表4则是GJB 181标准中对于该项目的要求，THD为5%，同时给出了主要奇次谐波的占比，操作性强。此处建议总体单位能够提前了解发电机组输出的电源品质情况，然后给出谐波分量的推荐值。
表4 GJB 181标准中电压畸变的试验条件
谐波次数 | 相对于基波的百分比 |
3 | 2.75% |
5 | 2.75% |
7 | 1.97% |
9 | 1.53% |
11 | 1.25% |
13 | 1.06% |
15 | 0.92% |
4.冲击电流
冲击电流是指电路中瞬时地流过较高的电流，主要与电路中电感和电容的储能有关。设备的供电条件如表5所示，要求工作在最大稳态负载电流条件下。冲击电流的限值为：3ms内，最大稳态负载电流的9倍；3ms-500ms内，最大稳态负载电流的4倍；500ms-2s，最大稳态负载电流的2倍，此后为额定值。其中最大稳态负载电流是额定电流有效值的1.41倍。图5则是冲击电流的试验布置图，其中可调电阻的作用是减少电源源内阻相对于不同EUT的差异，提高不同实验室之间测试结果的一致性。其中电阻设置值为电源输出为AC115V条件时，电源与EUT之间的电压降为4V。
表5 三种供电类别设备试验时的供电条件
设备类别 | A(CF) | A(NF) | A(WF) |
供电条件 | 105V-122V/400Hz | 105V-122V/360Hz | 105V-122V/360Hz |
105V-122V/650Hz | 105V-122V/800Hz |
该试验分为两种施加条件，一种是直接启动EUT的电源开关；另一种则是在200ms内将供电电压降到5%以下，然后再恢复至初始供电条件。
四、系统解决方案
3Ctset自2024年陆续推出适用于DO-160G、GJB 181等标准中机载电源特性测试的系列产品，如图6所示，其中PPS45C10作为公司的主流产品，满足上述标准中的全部供电制式测试，主要特点有：
· 输出功率20kW，支持交直流输出，交流电压 450V，电流105A；直流电压636V，电流105A；
· 全功率四象限负载；
· 宽量程频率范围DC-200kHz；
· 支持频率/幅度调制，谐波输出；
· 支持纹波闭环测试；
公司还可以进一步根据客户需求，提升产品的功率和供电电流能力，同时为更好地服务于低空经济新能源供电制式产品，也推出了针对DC540V和800V供电的PDG 54C12电源特性测试系统，满足电压DC1500V，功率60kW，电流120A，同时该系统也兼顾DC28V供电制式产品。图7给出了一些典型的测试波形，如需了解产品详情，欢迎致电公司电话：0512-68413700。
a) HDC105-混合瞬变 - 条件S |
b）TVF109-正常电压瞬变 - 条件J |
c) TVF302-非正常电压瞬变 - 条件N |
d）TVF602-一相或两相断电 - 条件B |
