Chroma 61500/61600系列AC Source，输出功率范围从500VA到最大90KVA(5台并联)，且具有单/三相输出能力(61511、61512、61611和61612)，61500系列为具有强力LIST/PULSE/STEP模式的交流电源，有利使用者进行模拟电力干扰测试。

此软体可透过GPIB、RS-232C、USB和Ethernet进行连线，并且支持单/三相切换(61511和61512)。

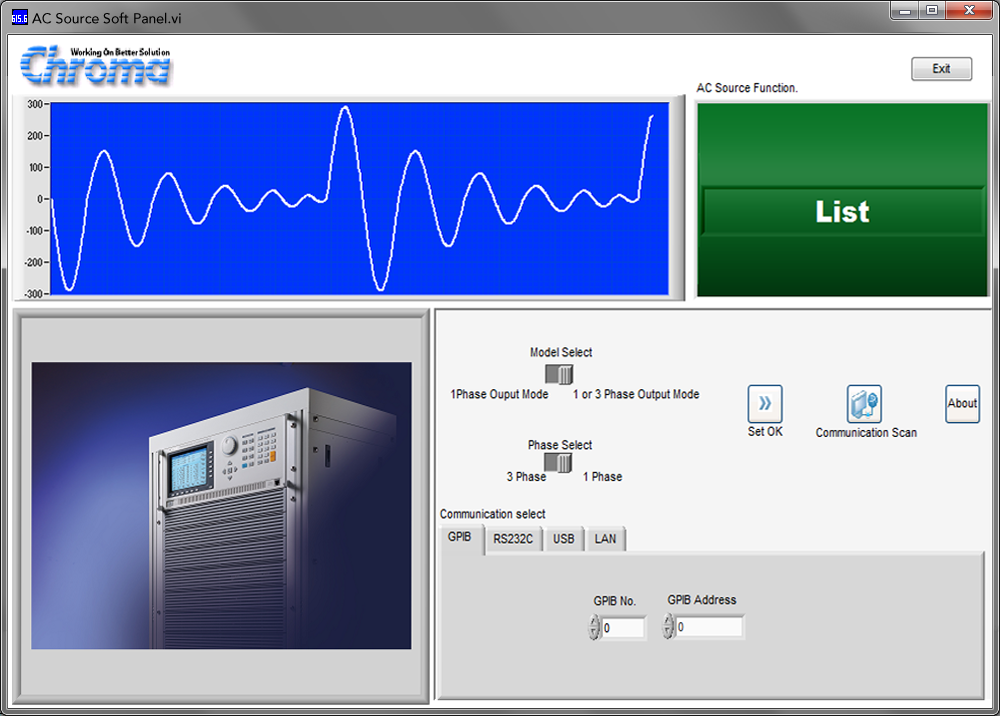

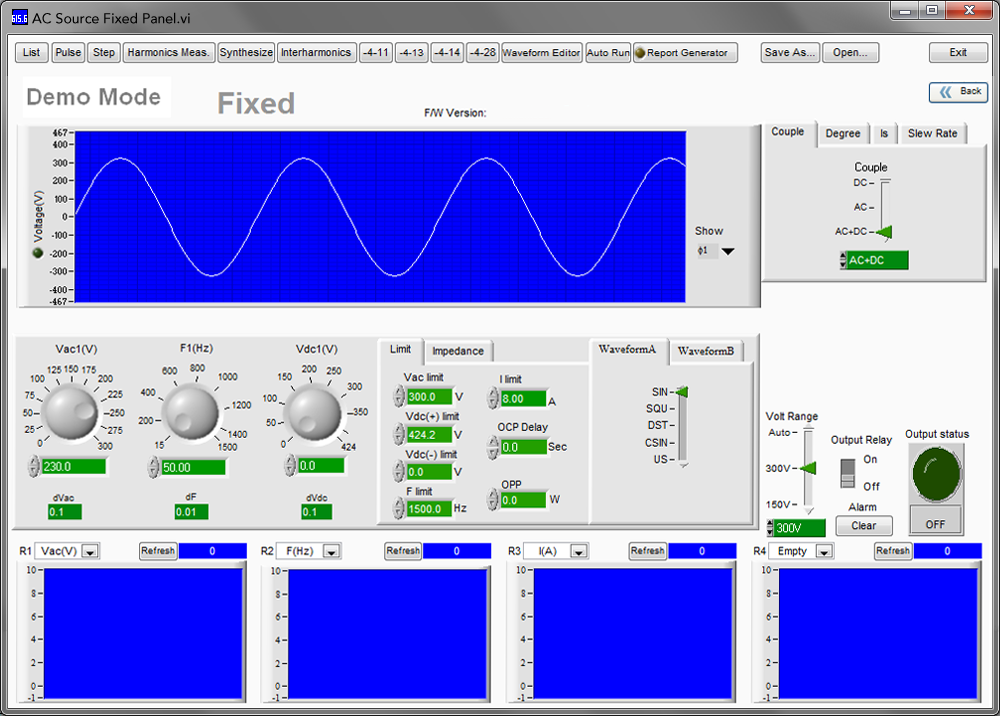

▲ 单相模式

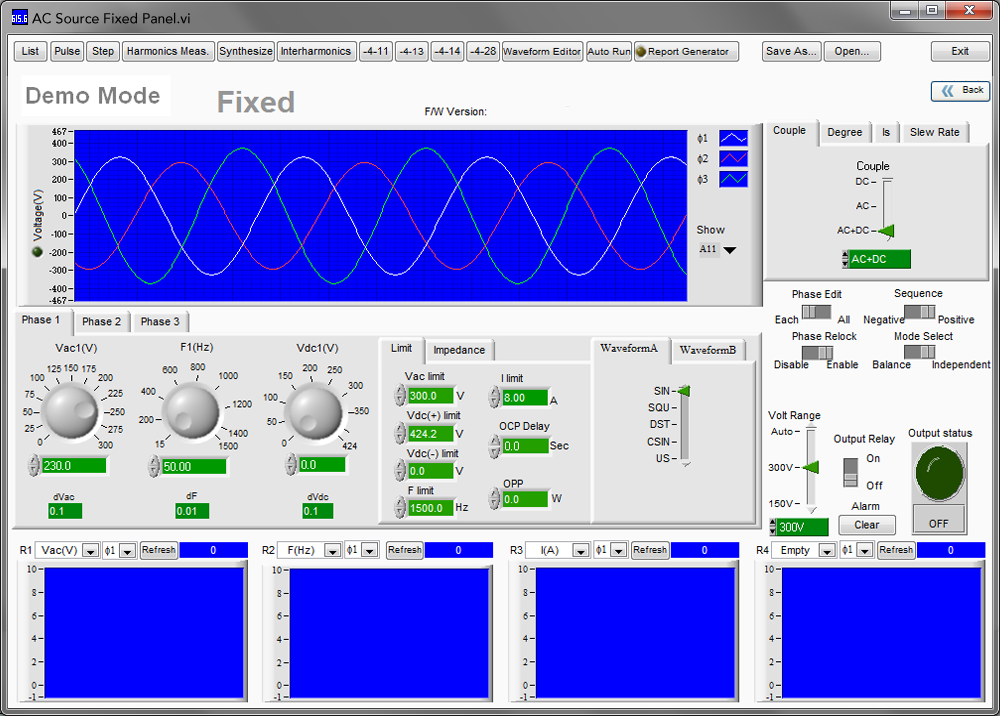

▲ 三相模式

61500除了提供单纯设定AC电压、频率和DC电压(做为offset用)的Fixed Mode外，还提供以下许多强大的功能：

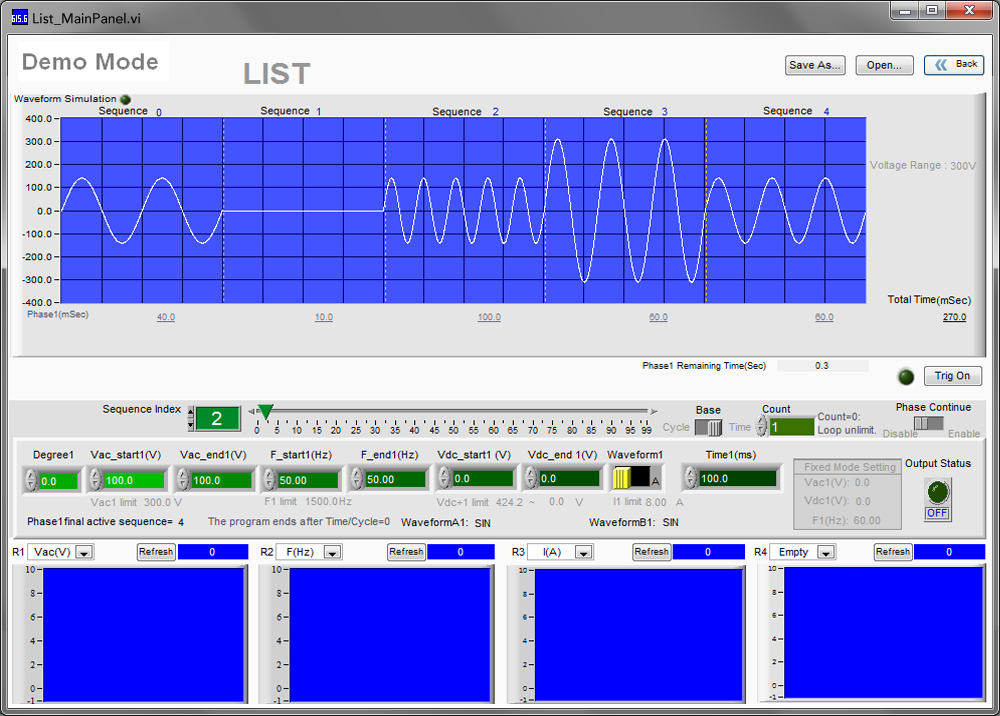

LIST Mode：61500提供100组电压/频率/维持时间(周期)的变化可以让使用者自行定义，因此使用者可以透过此功能，轻易编辑出电压瞬断、瞬间高压或是低电压…等多种电网异常状态。
PULSE Mode：有别于LIST Mode的多样性，PULSE Mode着重于瞬间高压或是低压的测试，使用者只要设定正常电压和Pulse电压和其比例，便能轻松输出如下的波形。
STEP Mode：同PULSE Mode，着重于单一方向的电压或频率变化，使用者可以设定一开始电压和频率，再设定一个ΔV和ΔF即可轻松完成该测试。

LIST Mode

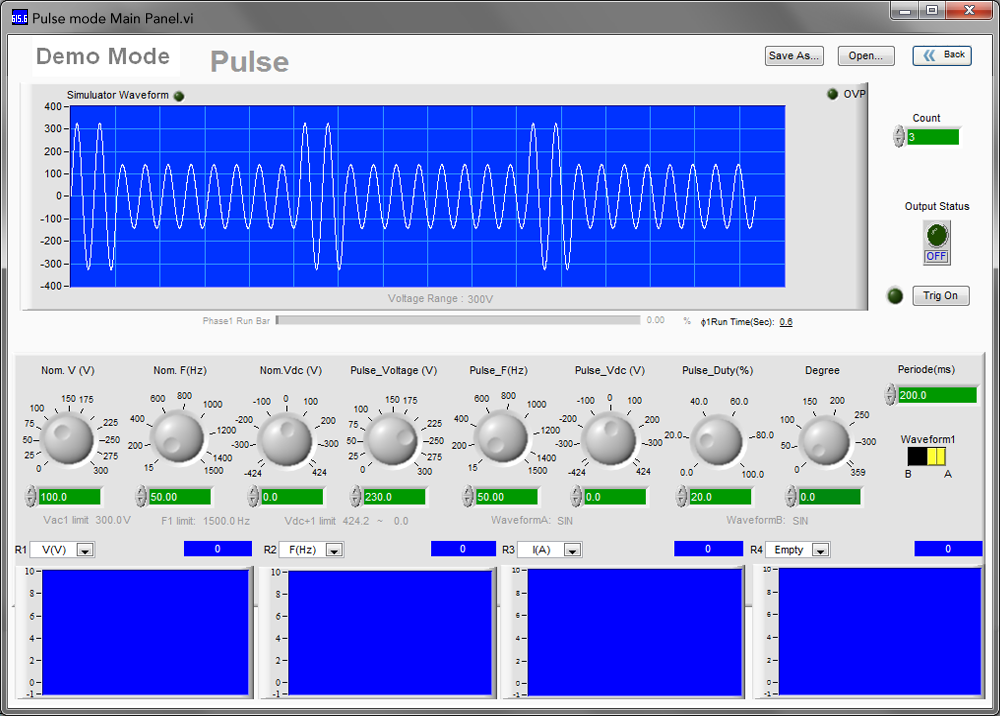

Pulse Mode

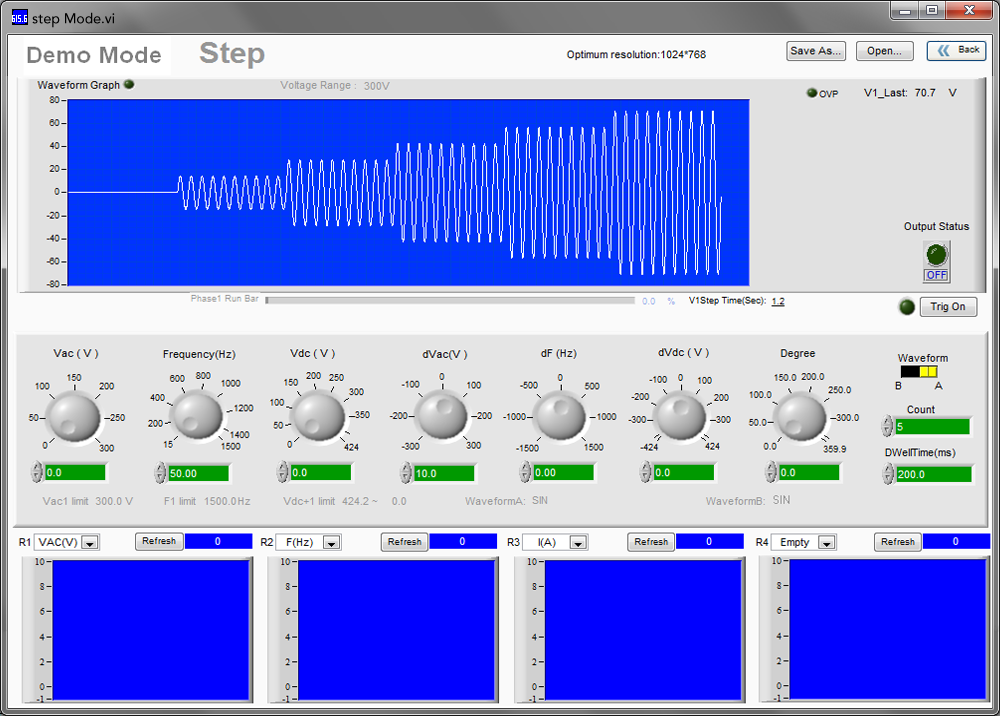

STEP Mode

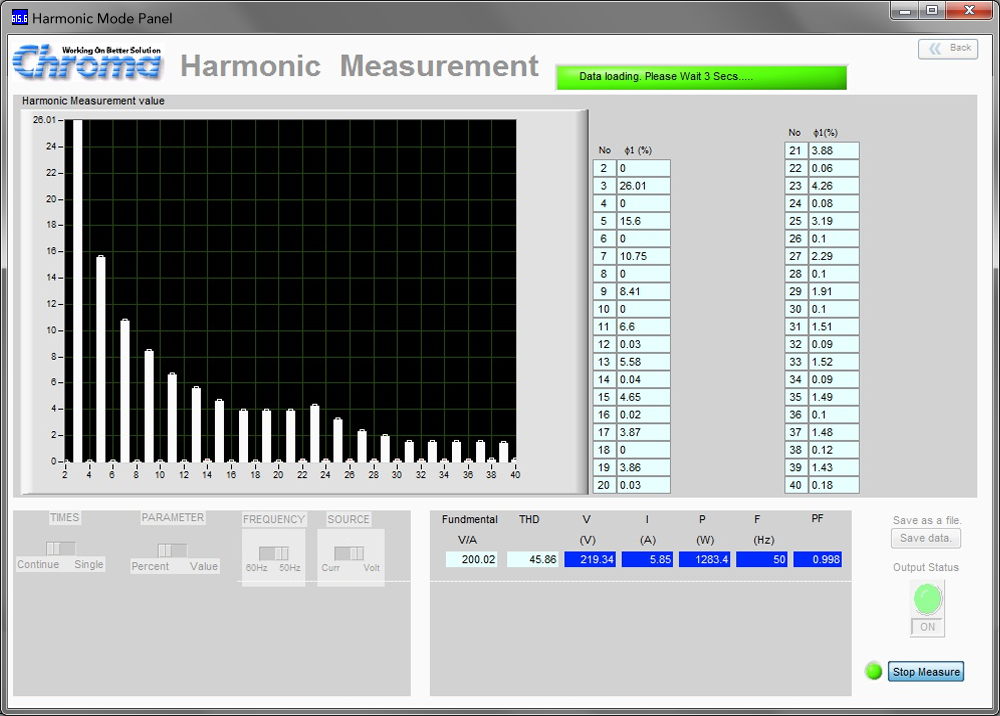

Harmonic Measurement：使用者只需设定操作频率(50或60Hz)、电压或电流源，开始量测后，软体上便会显示以50或60Hz为基频的各阶谐波成份。
Synthesize：使用者可以设定以50或60Hz为基频的50阶谐波成份及角度，并且软体上方会显示依据当下设定所产生的电压波形预览图，当使用者按下Trig On后，61500便会输出该失真波形，以便模拟不同地方或是当电网受到污染时的失真波形。

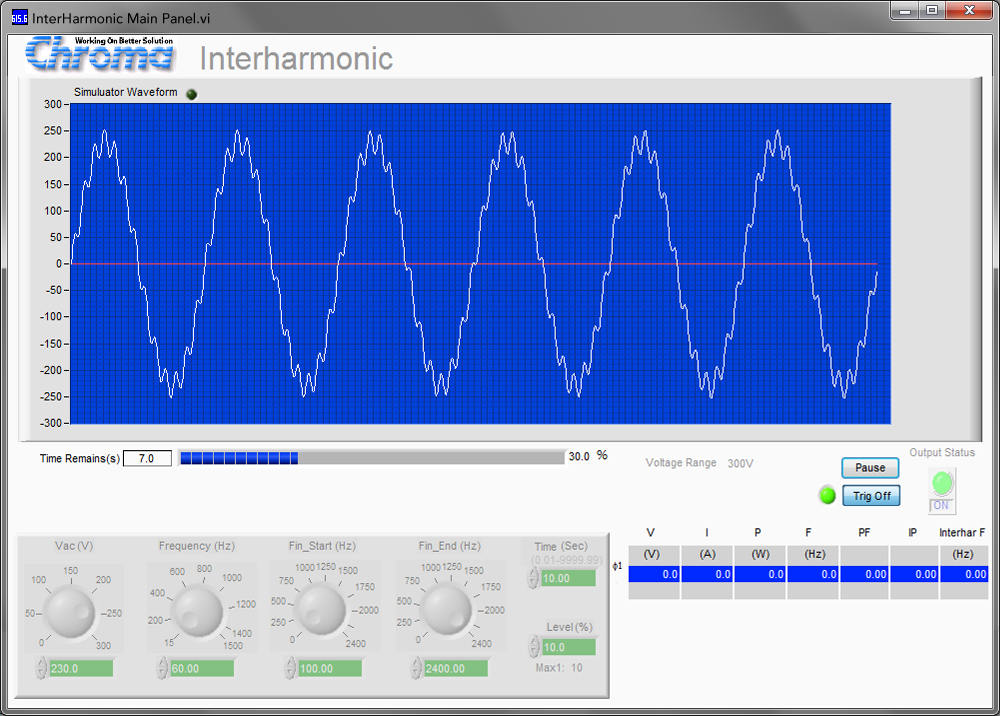

Interharmonic：间谐波测试，61500在此功能下，提供除了基本电压输出外，再叠加另一个变动频率的电压成份，此测试用于抗干扰测试，帮助使用者找出待测物输入端的谐振点或抗干扰的脆弱点。

Harmonic Masurement

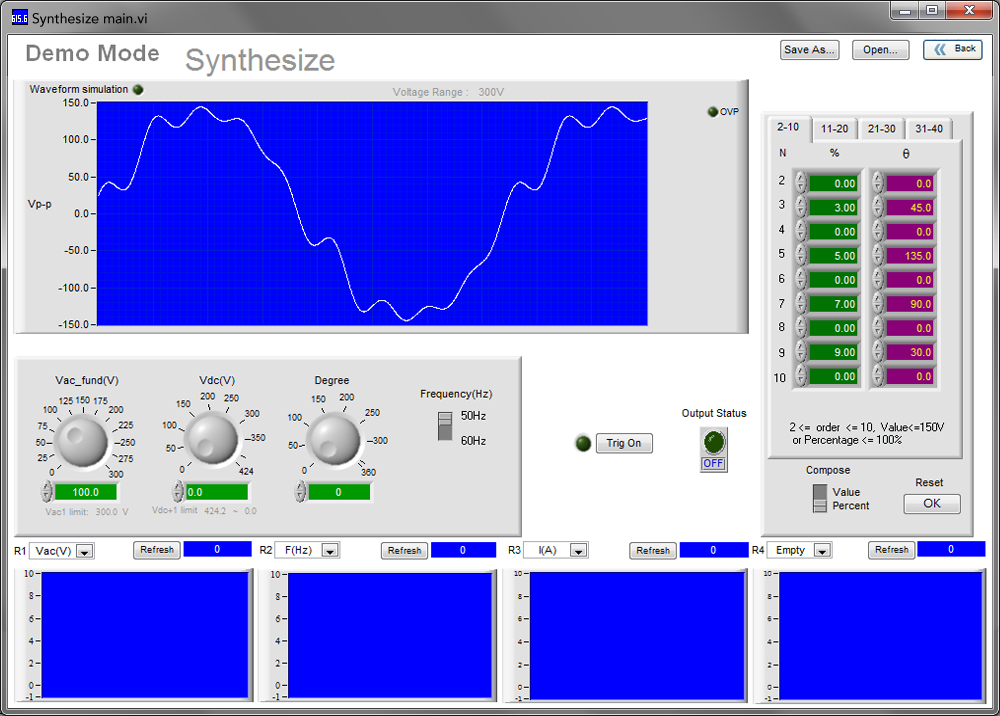

Synthesize

Interharmonic

除了上述有利于使用者测试的功能外，61500软体还提供符合IEC 61000-4-11(认证前测试)和-4-13/ -4-14/ -4-28的法规免疫性测试。

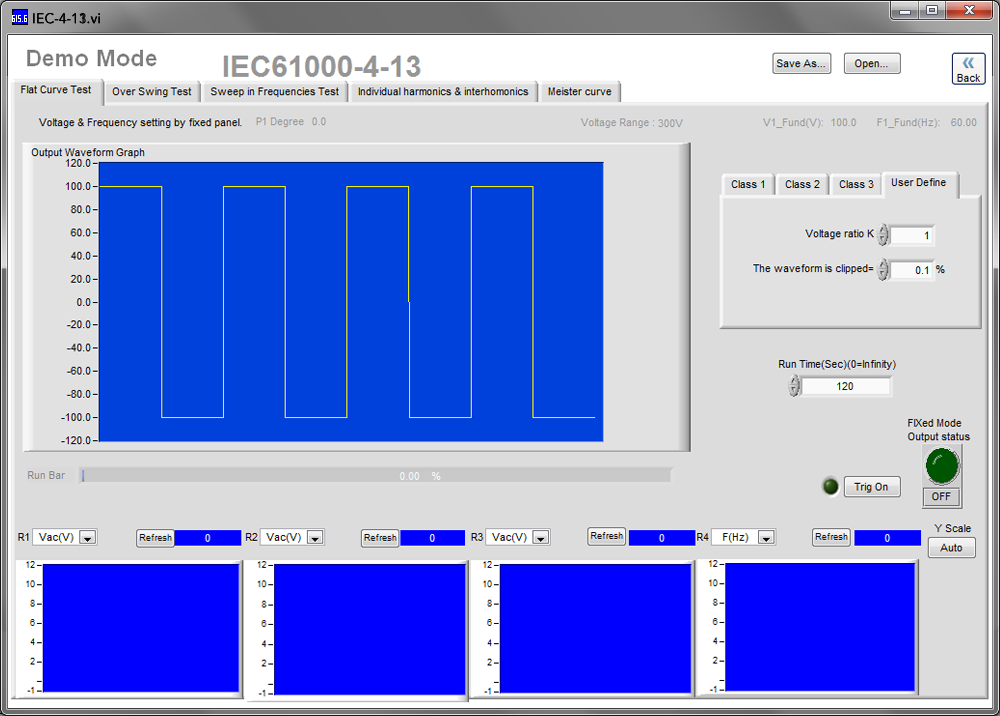

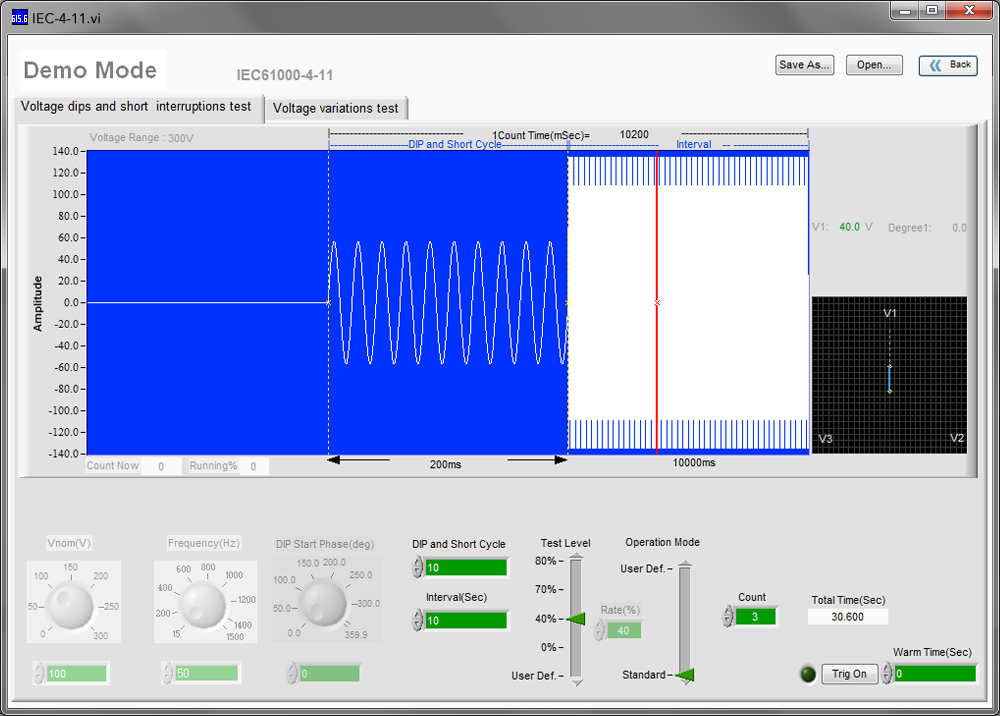

▲ IEC 61000-4-11(认证前测试)	▲ IEC 61000-4-13

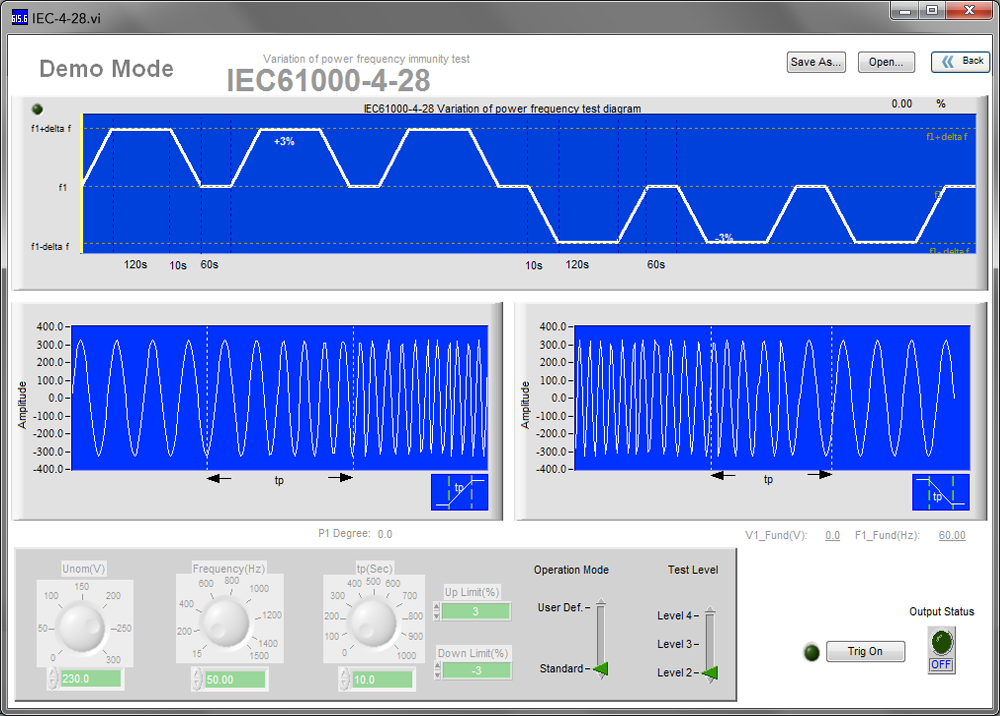

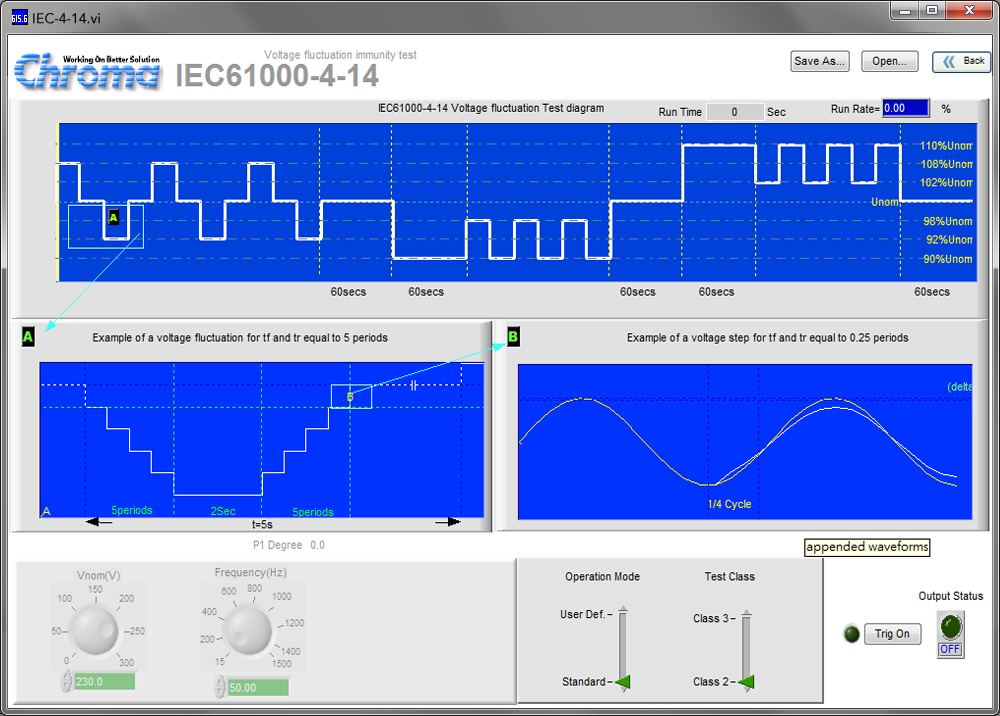

▲ IEC 61000-4-14	▲ IEC 61000-4-28

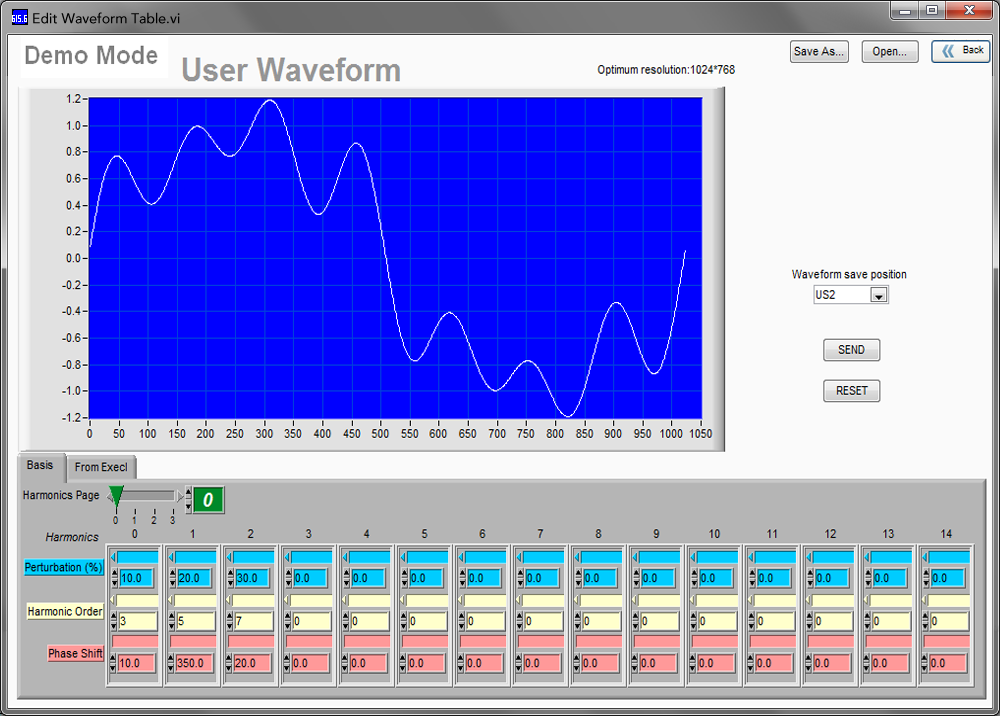

方式一，设定各阶谐波成份和角度：

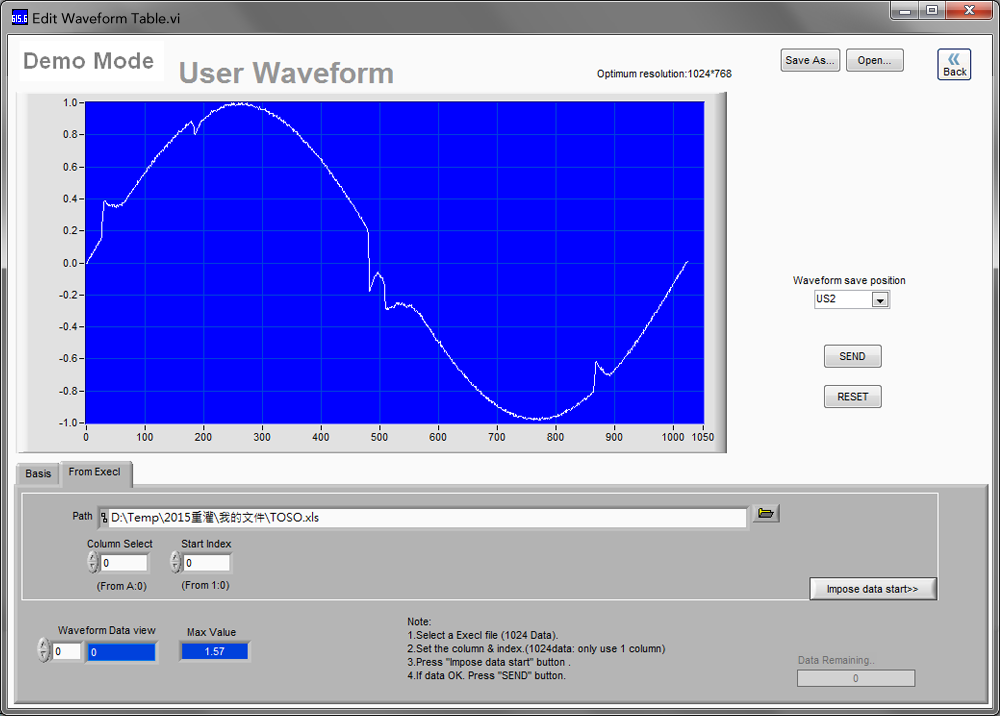

方式二，汇入1024笔资料：

不论使用者是选择方式一或是二，软体都将资料汇入于61500指定波形位置中(US1 ~ US6)，当日后使用者在Fixed Mode选择输出US波形时，便会输出此失真波形。

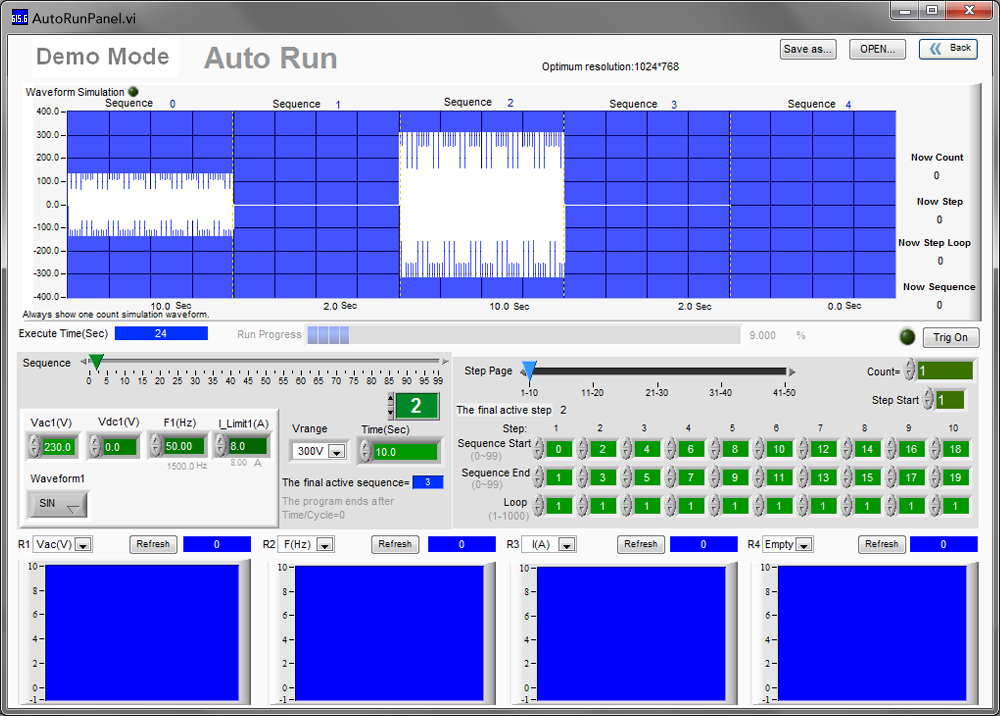

Auto Run：和LIST Mode有些许相似，但此功能着重于长时间及多回圈的测试，该功能一样提供100组电压/频率变化，但维持时间是以秒为单位进行测试，除此之外，还可以设定Loop和Count等内外回圈的设定，以利使用者进行反覆性长时间测试。

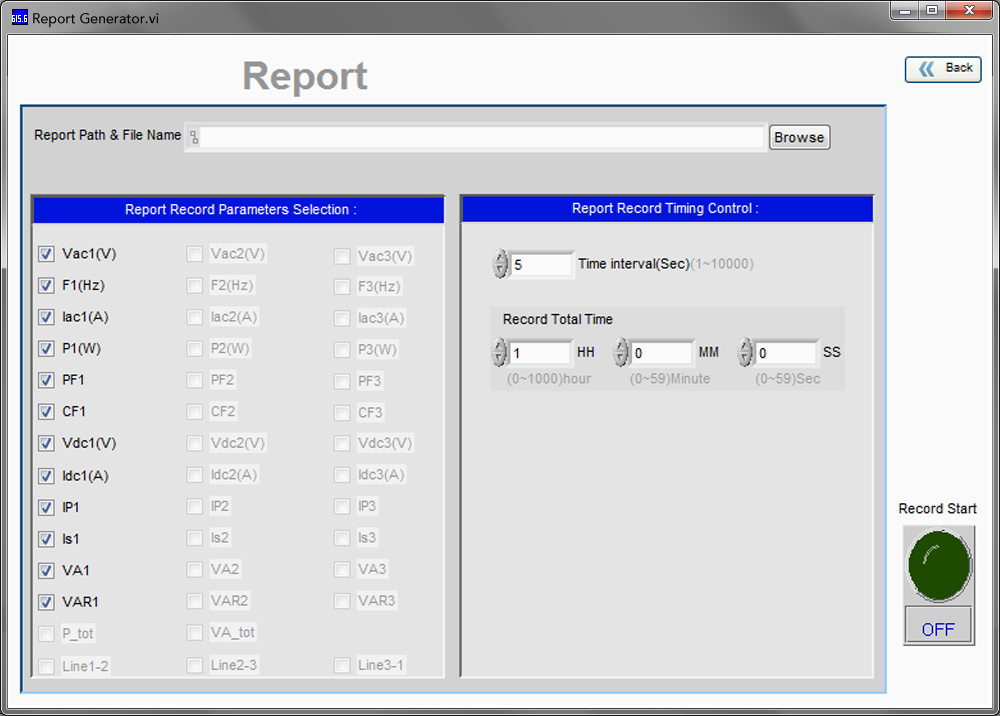

Report Generator：报表功能，使用者勾选想要记录的参数、取样率和记录时间后，当按下Report Start键后，软体便会开始进行记录。

Auto Run
