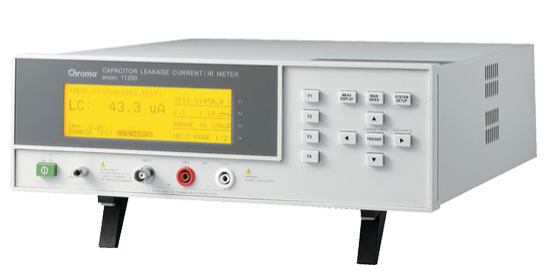

Chroma 11200电容漏电流/绝缘电阻表

产品介绍

Chroma 11200电容漏电流/绝缘电阻表为Chroma最新推出的数字式漏电流量测仪表，提供1~650V, 0.5~500mA(150mA当V>100V)或1~800V, 0.5~500mA (50mA当V>100V)的直流电源，具备电压表与奈安表，主要应用于电解电容漏电流与铝箔耐压的测试(EIAJ RC-2364A)，亦可应用于突波吸收器、齐纳二极管、霓虹灯管等产品的工作电压检查与漏电流量测。藉由标配 的RS-232界面、选配的GPIB & Handler接口与稳定的量测表现，Chroma 11200既能够于产在线作为组件特性的评估方案，也能成为提供基础漏电流与绝缘电阻测试功能的桌上型仪表。

产品特色

• 电容漏电流测试功能
• 绝缘电阻测试功能
• 基本准确度：0.3%
• 定电流DC电源含放电功能
• 顺向电压测试功能, 二极管Diode, LED, Zener Diode与Varistor测试应用
• 电解电容浪涌电压测试功能(符合JIS C5101/5102/5140/5141测试需求)
• 选配接触检查功能，提升测试可信赖性
• 铝箔耐压与上升时间测试功能(符合EIAJ RC-2364A测试需求)
• 精密的微小定电流充电能力(0.5mA±0.05mA, 符合EIAJ RC-2364A测试需求)
• 大电流充电能力(500mA)提升充电速度
• 测试电压1.0V~650V/800V
• 0.001uA~20.00mA漏电流量测范围与4位数显示分辨率
• 内建数位式定时器
• 比较器与良品/不良品警示声响功能
• 标准的RS-232接口
• 可选购GPIB & handler界面

应用范围

• 各类型电解电容，高介电陶瓷电容
• 铝箔耐压测试 (符合EIAJ RC-2364A需求)
• 半导体组件漏电流或绝缘电阻测试
• 各类型抗静电材料，非超高绝缘材料 (IR)

Chroma 11200是以低噪声的线性电源供应器设计，输出直流电压范围从1.0V到650V/800V，从低耐压电容的漏电流测试到铝箔耐压测试的范畴皆能适用，最大充电电流为500mA/100V，150mA/650V或50mA/800V，对于大容量产品能够快速地充电。

铝电解电容正极铝箔的氧化膜通常是以极低的定电流来测试铝箔皮膜耐压与电压上升时间(由EIAJ RC-2364A标准定义，根据不同铝箔形式，测试电流为0.5mA, 1mA或2mA ±10%)，Chroma 11200可提供高稳定度且最低0.5mA的充电定电流。

Chroma 11200内建0.001uA到20mA测试范围的奈安表，适合应用于电解电容、高介电陶瓷电容的漏电流或绝缘电阻测试，其超低输入电阻的设计(最低0Ω)能够实现高电容量组件的快速测试。

为了确保操作者的安全，不论是在测试中或是在操作设定的状态，Chroma 11200都会持续监控实际的输出电压，除了在测试页面上显示实际输出电压值，在其他操作页面中，当输出电压异常超过10V，会显示错误讯息。

为了在测试后达成快速且完全地放电，Chroma 11200内建有65W/50W的多段定功率放电电路，能够满足充电大电容的快速放电需求。

Chroma 11200标配的RS-232界面能应用于研发或质量检验端，远程控制仪器并收集测试数据， GPIB & Handler接口则可依自动化需求选购。

>
