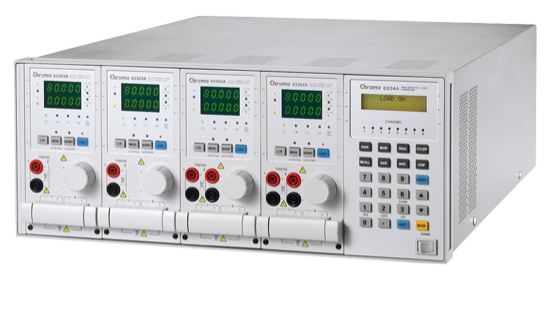

可编程高速直流电子负载 Model 6330A Series

产品特色

• 增进负载模块执行指令的速度，以提升系统整合测试速度
• 同步并联控制模式，在静态和动态操作模式下可同步执行多组负载并联拉载应用，功率可达6000W
• 同一机框可达8个通道，适合多组输出开关式电源供应器的测试
• GPIB/RS-232控制接口
• 最大功率：200W, 100W x2(Dual), 30W&250W, 300W, 350W, 600W, 1200W
• 电压量测范围：0~80V / 0~500V
• 定电流(CC)，定电阻(CR)，定电压(CV)等操作模式
• 动态负载工作频率可达到20kHz
• 可编程电流上升下降斜率达10A/μs
• 负载模块只要1V即可达到最大额定电流
• 每个负载模块都具有独立的电表显示
• 及时动态负载仿真及输出端量测
• 采多段式16-bits高精密电压、电流量测线路
• 摇控测试功能
• 短路测试
• 开机自我检测试功能
• 具有CE认证

产品介绍

6330A系列高速直流电子负载改进了中央处理器工作频率、波特率(波特率)及语法分析程序之处理速度，并且增加了同步并联执行的功能，以提高操作速度，为提高生产测试量中而进行的自动测试系统整合提供了一理想选择。将负载模块直接插入系统主机构造系统的这一特性，不仅可以提供简单的系统配置，而且也方便未来系统进行重组。

6330A系列电子负载目前提供12款负载模组，功率从20W到1200W不等；电流最大达240A；电压量测可从0.5mV到600V。每个模组采隔离与地浮接方式，避免造成短路回路，每一负载模组均具有两段式电流和电压量测档，主/从介面的设计可同步执行多组电子负载模组拉载的应用，此负载可在定电流、定电压、定功率与定电阻工作模式下操作。

6330A系列电子负载可仿真各种动态负载状态，用户可通过编辑负载电压，负载电流，负载的上升率，负载的下降率，电流位准保持时间等参数来编辑负载波形。而且具有多达100组测试参数及状态的储存能力，系统可根据自动测试需求，随时从仪器内的储存单元中调出来任意使用。

6330A系列电子负载同步并联控制模式可做多组输出待测物同步动态测试，及并联提高负载功率以应用于大功率待测物测试用。

6330A任一型号负载模块都是采多段式16-bit高精密电压电流测线路。使用可通过前控制板简单的键盘来测量及调整在线电压或仿真短路测试。此外，6330A还为自动化生产线提供了可供选件的遥控器。

6330A有自我诊断系统设计，可供维护仪器的日常使用，它还具有OP、OC、OT保护及OV、正负极反向告警功能，从而保证了产品的可靠性，是工程测试及自动测试系统整合得以信赖的产品。

6330A运用了目前先进FET技术，从而将输入端的阻抗可以降为很低，即使在负载模块输入端电压很低的情况下，也可以提供很高的负载电流。例如: 6330A在输入端电压为1V时，就可以提供60A的负载电流。对新一代的3.3V低电压电源测试非常适用。

>

型号规格
