产品特色
- 直觉式显示量测结果及电压、电流波形预览
- 各谐波量测(66205符合IEC 61000-4-7法规对于谐波量测要求)
- 参数量测功能包括各阶电流谐波成份
- 支援报表功能
- 支援GPIB/USB/RS-232C(66205)/Ethernet(66205)通讯介面
产品介绍
Chroma目前有提供单通道(66205)以及多通道(66203&66204)三款数位功率表可供使用者依待测物需求去选择适合自己的数位功率表。
Chroma 66205是第二代66200系列数位功率表，专为单通道功率测量应用而设计，经由精密电路设计，能够提供高精度的功率测量能力，满足IEC 62301/EN 50564标准的要求，66205的功能强化进一步提升对于功率量测应用的准确度和可靠度，有利使用者进行功率等相关参数量测需求。
Chroma 66203/66204产品是专为多相交流电源功率量测所设计的数位式功率表(66203提供3模组、66204提供4模组)，采用16位元高解析类比转数位，最高250kHz的取样频率，及高速的数位讯号处理(DSP)技术以符合高准度参数量测，并符合ENERGY STAR/IEC 62301/ErP标准对于功率量测需求，适合于大部份的电机及电器产品量测应用。
此软体可透过GPIB、USB、RS-232C和Ethernet进行连线。 (RS-232C和Ethernet只支援66205)

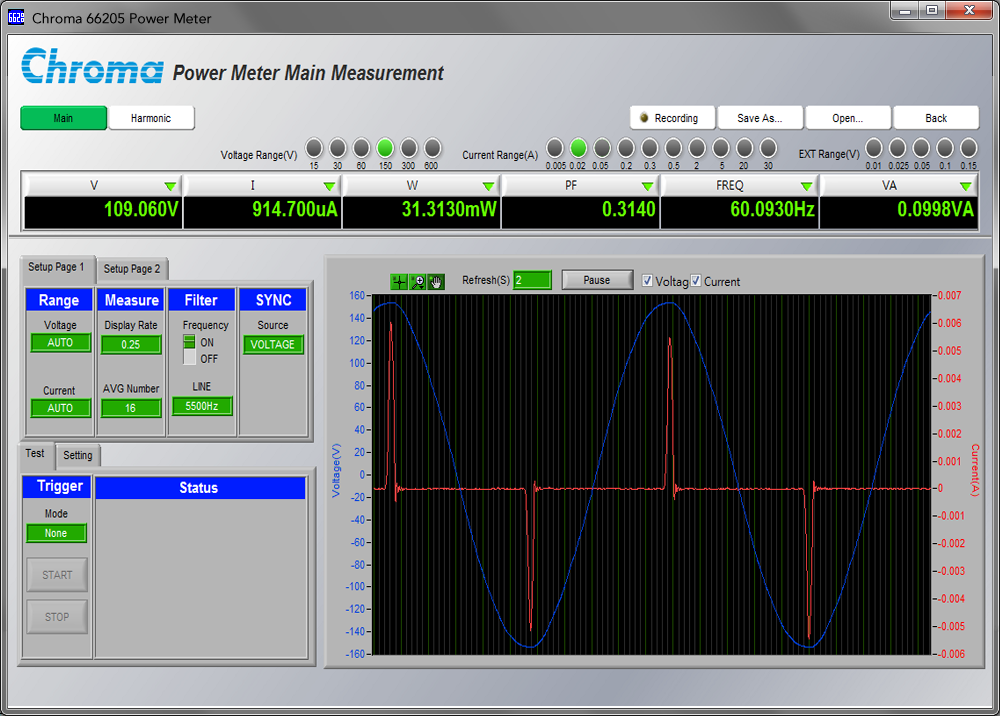

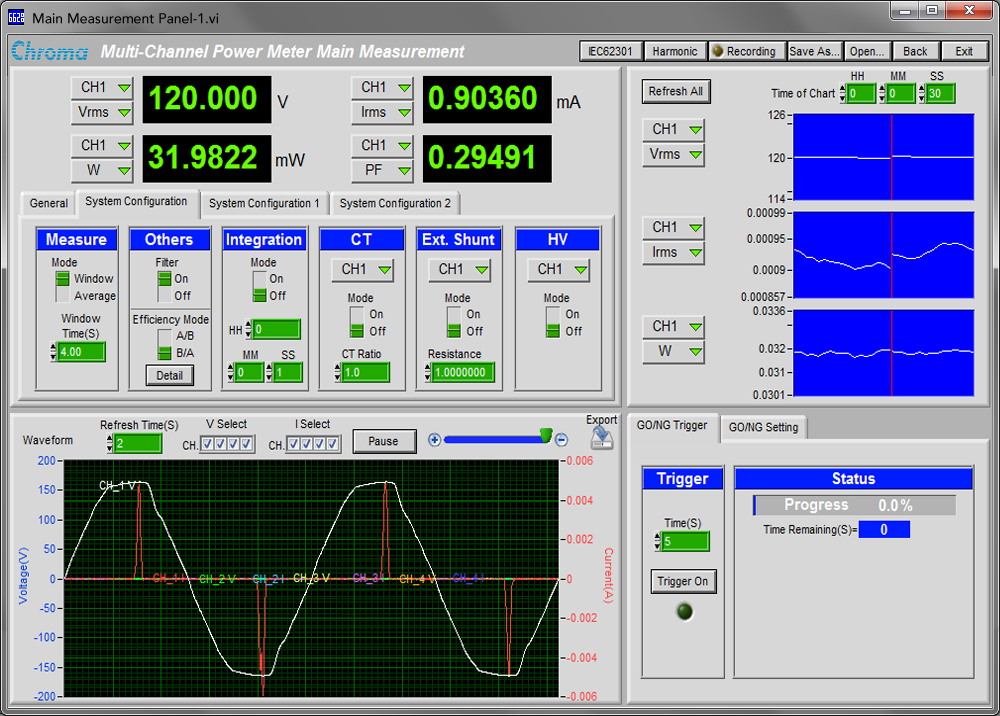

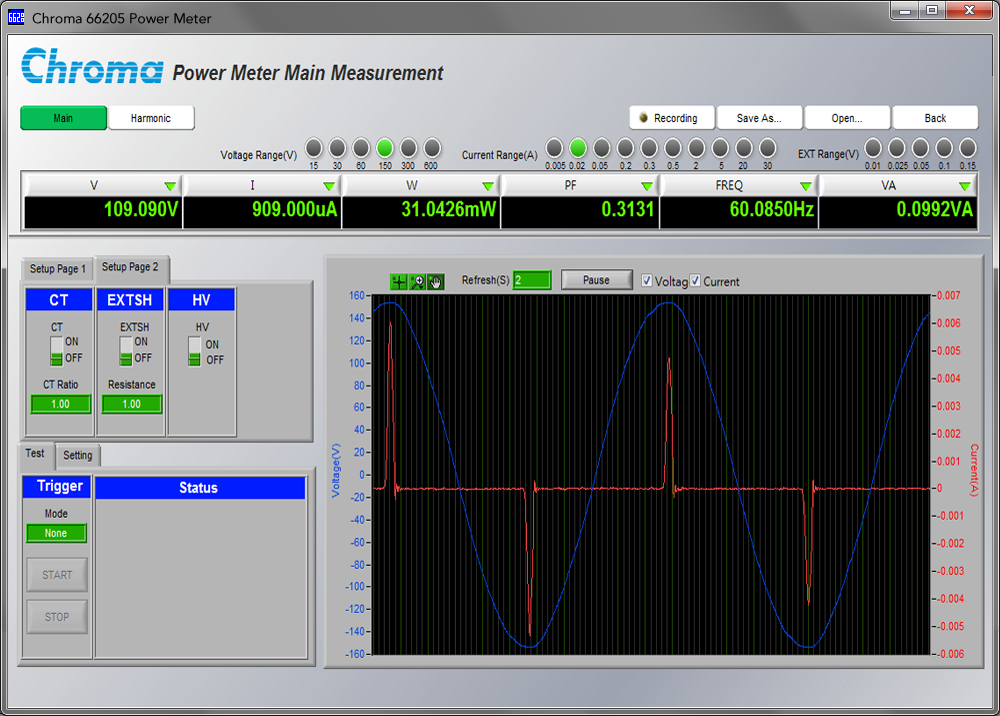

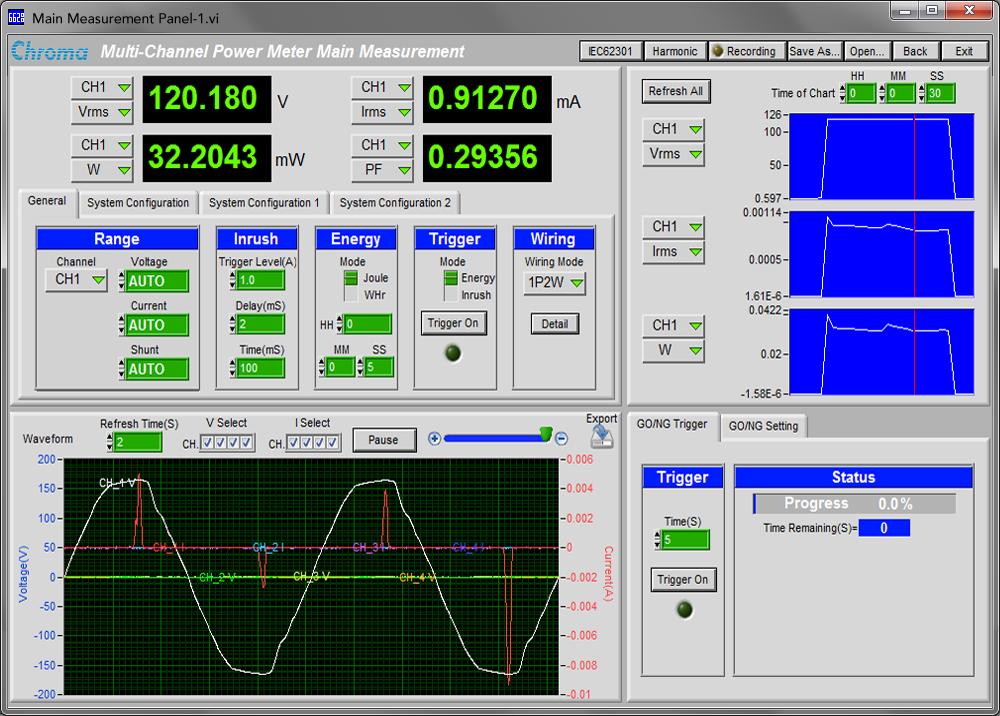

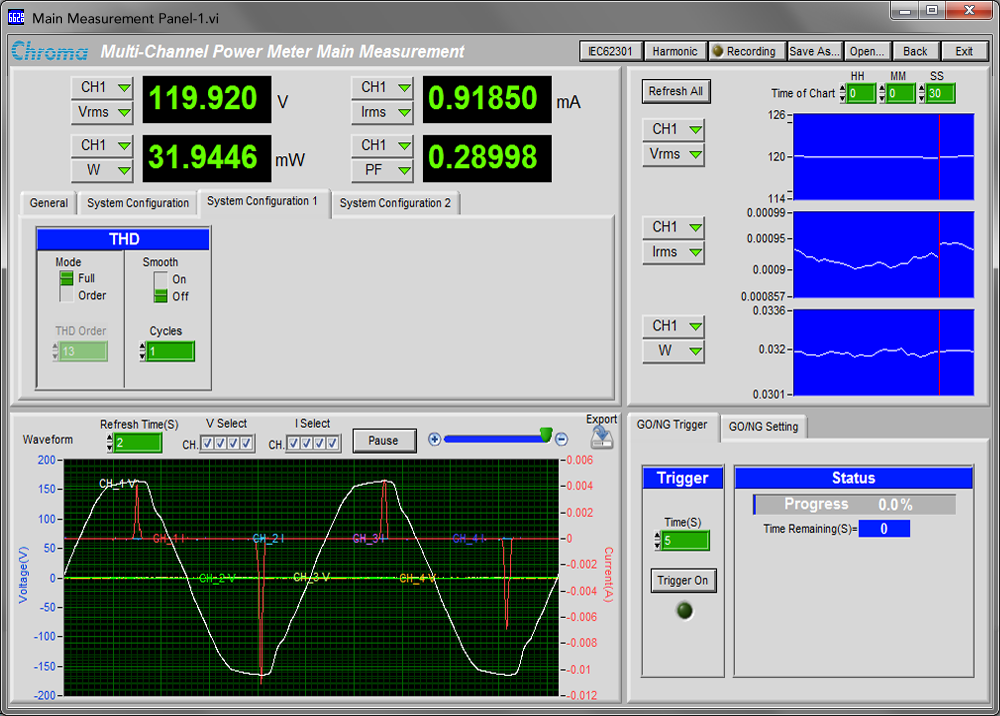

主要页面里提供下拉式选单以利使用者选择想要查看的参数，每个选单都有包含电压、电流、功率、Whr…等参数可选择。在Setup Page里，使用者可以直接设定电压和电流档位、量测平均次数、Line Filiter，甚至是CT或Ext shunt都能在此区进行设定。
 ▲ 单通道 |  ▲ 多通道 |

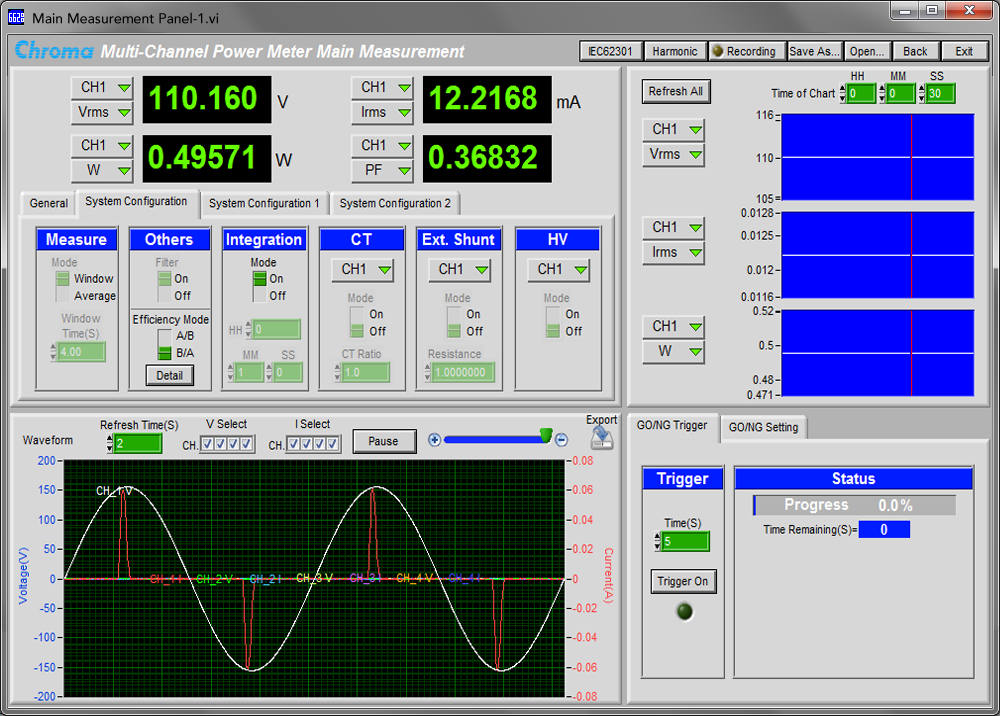

 ▲ 单通道 |  ▲ 多通道 |
 ▲ 多通道 | |
除了基本量测功能外，66200还提供三个Trigger模式：

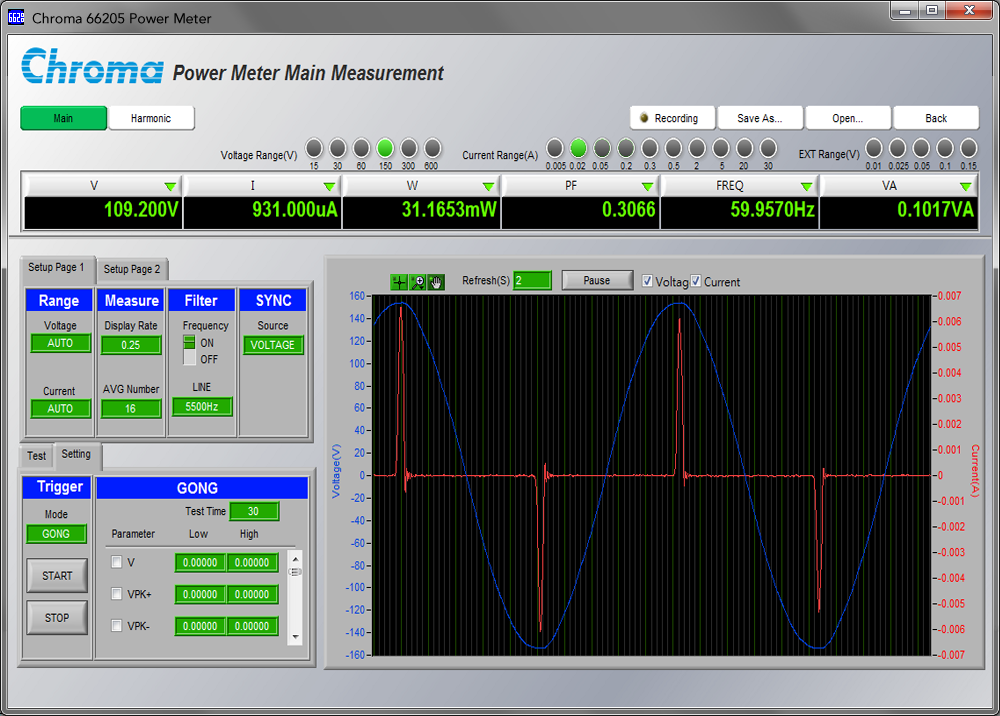

1. GONG模式：使用者在此模式下，可以对有兴趣的参数进行上下限的设立，并且设定一个测试时间，按下START后，66200便会在测试时间内进行判断，最后回传结果。

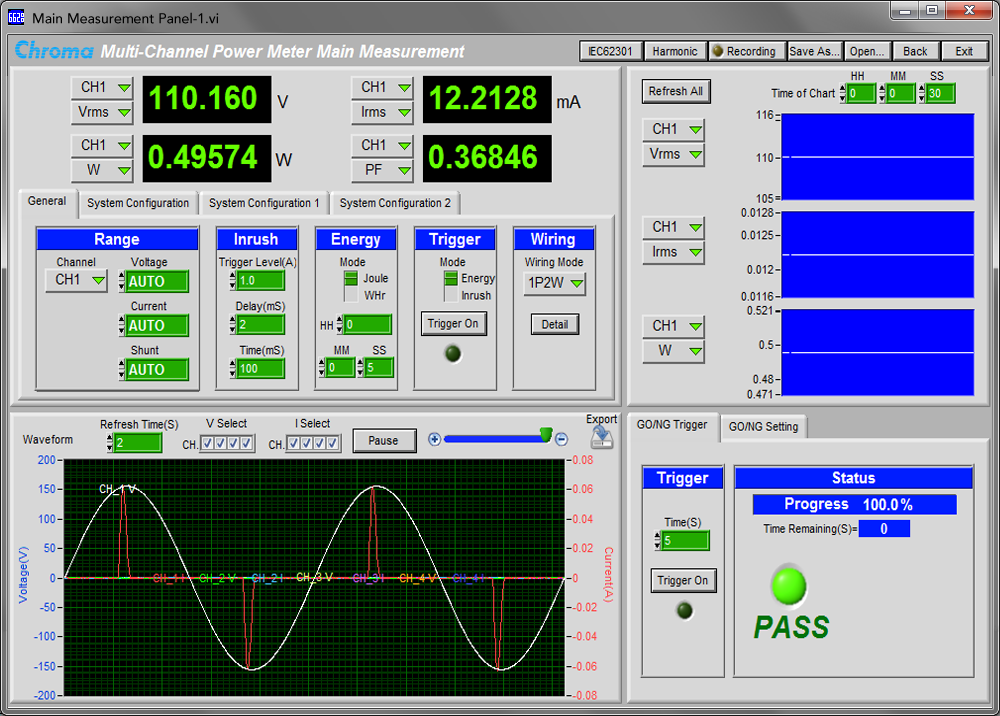

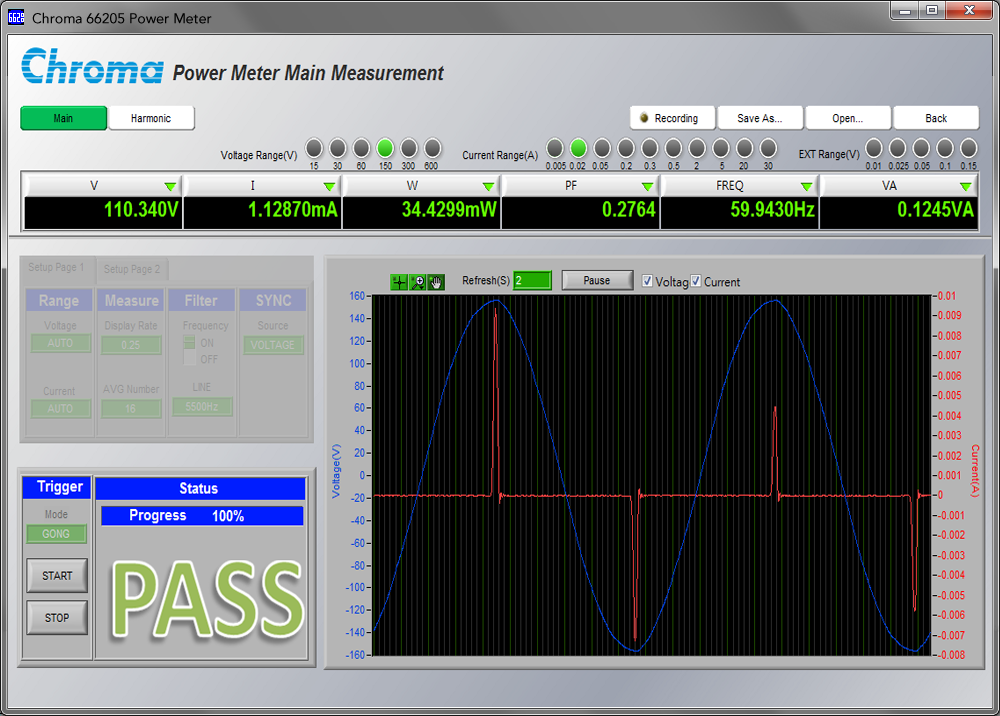

 ▲ GONG模式 |  ▲ 单通道 |  ▲ 多通道 |

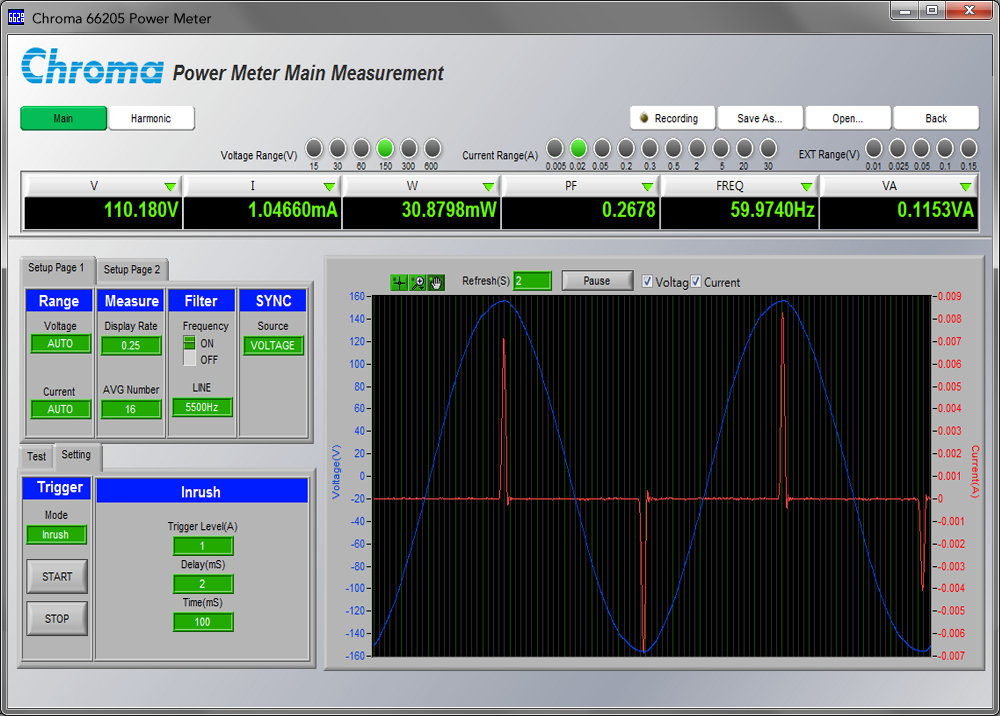

2. Inrush模式：使用者在此模式下，设定触发条件和判断时间，按下Trigger后，就会依据设定条件进行显示于上方的Is结果里。多通道于Inrush设定页面设定触发条件和判断时间且将Trigger设定为Inrush模式，按下Trigger后，就会依据设定条件进行显示于上方的Is结果里。

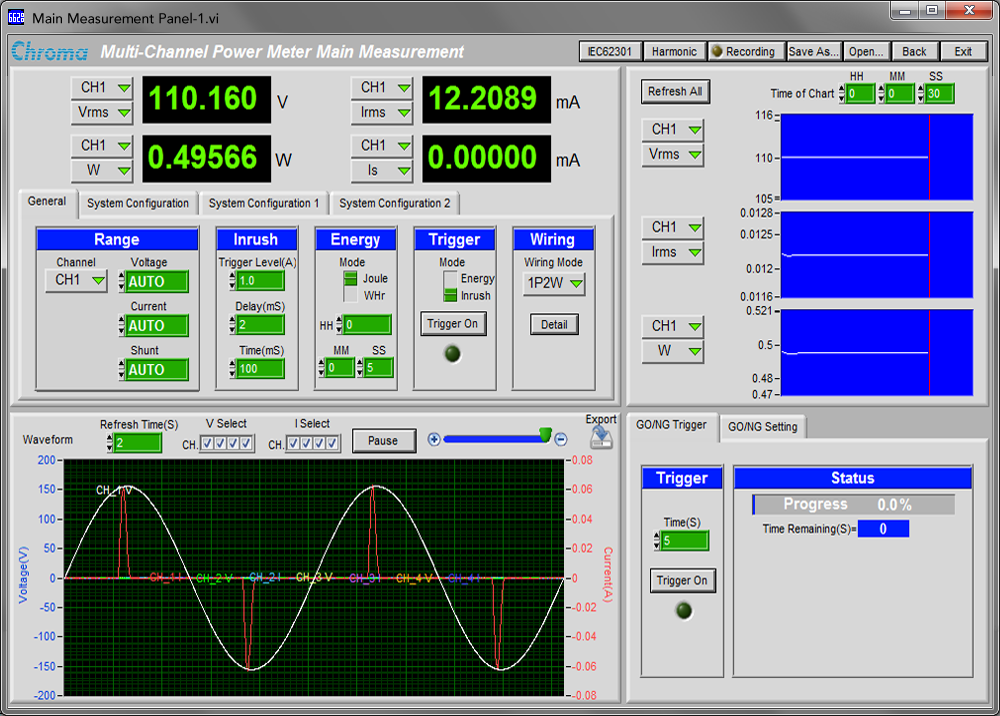

 ▲ 单通道 |  ▲ 多通道 |

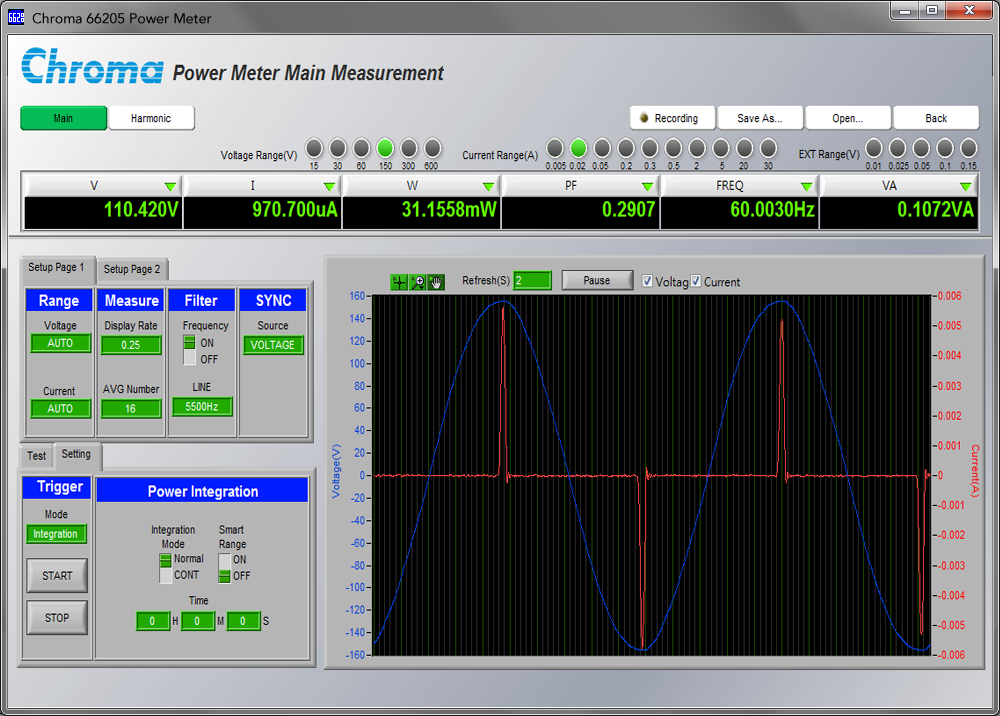

3. Integration模式：66205在Integration模式下，有别于第一代产品，提供Smart Range功能，此为Chroma特殊设计的一个新功能，允许使用者在能量累积法时可以不固定档位也能做到积分的功能。多通道于Integration设定页面设定积分时间且将Mode设定为ON，就会依据设定条件进行显示于上方的W结果里。
 |  |

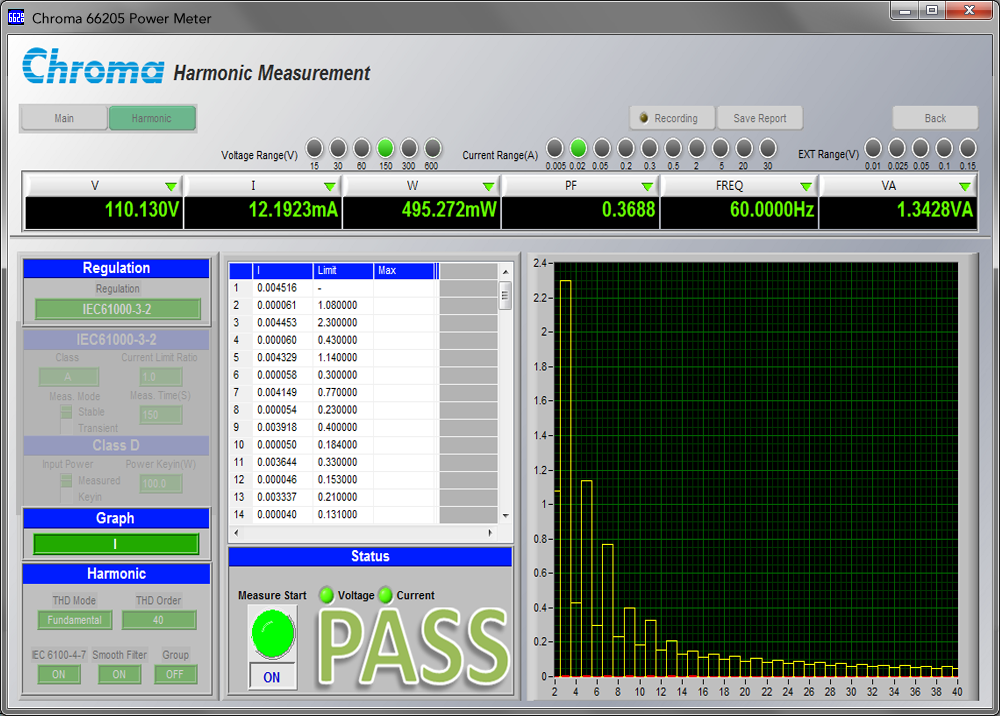

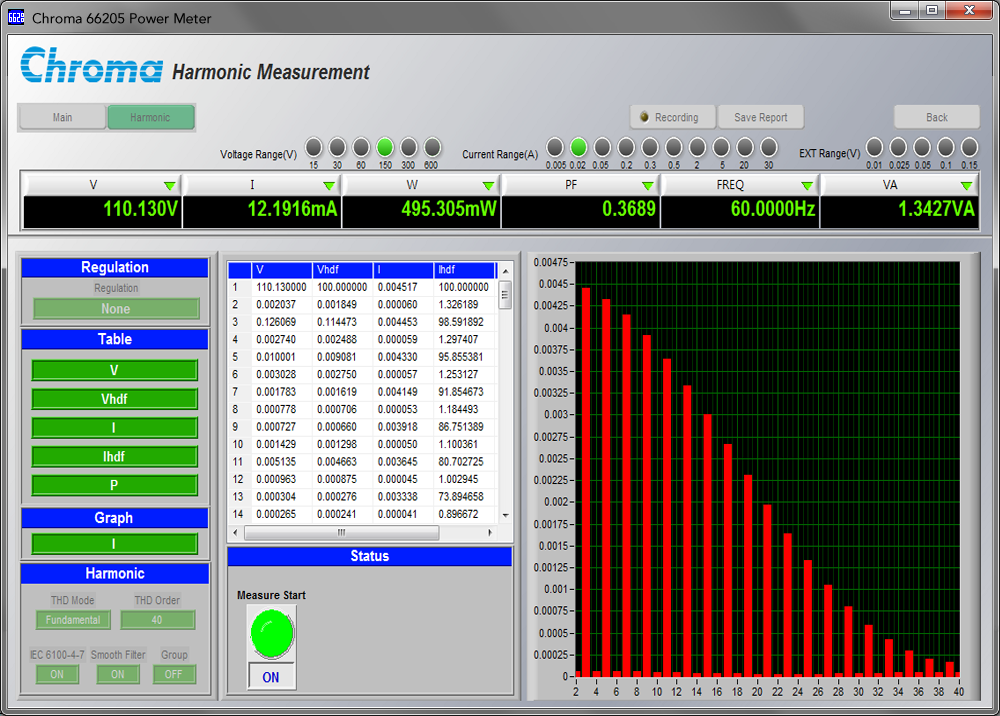

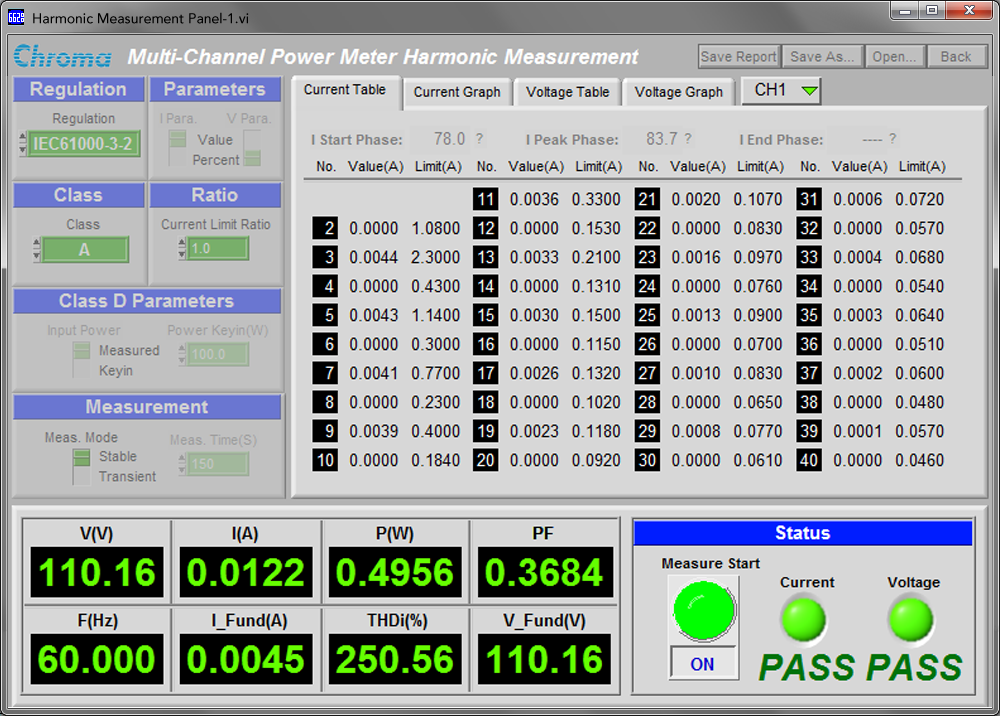

Chroma 66205软体也提供谐波电流量测，甚至依据IEC 61000-3-2的规范，进行谐波结果判断，测试结束于画面底下显示Pass or Fail的结果。
 |  |
Report Generator，报表功能，使用者勾选想要记录的参数、取样率和记录时间后，当按下Report Start键后，软体便会开始进行记录。
 |
型号规格
| 型号 | 规格说明 |
|---|---|

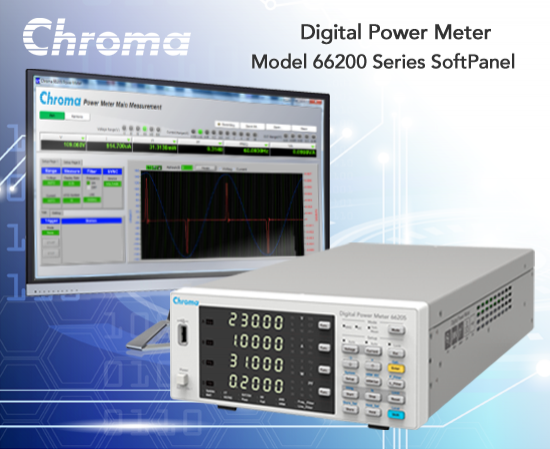

| 66200 SoftPanel | 电脑图形化操作介面 SoftPanel |
