产品特色
- 电池芯模拟器电流量测功能，验证电池检测线路(Cell Supervision Circuit)的电压量测精度、平衡线路电流状态、电路板漏电流状态
- 双向电流源模拟实体电流流经电流采样单元(Current Sampling Unit)，可对电流量测状态进行校验值计算(Offset & Gain)与写入(Write in)参数进入记忆体内(EEPROM )，验证电流量测精度，确保电流量测状态
- 高压电源模拟电池包电压变化，验证电池管理单元(Battery Management Unit)的电压量测精度、绝缘侦测线路功能
- 支持UDS诊断服务功能，被测物控制权取得所需解锁程序
- 支持CANbus、CANFD、LINbus，常见车用通信
- 搭配系统部件执行全功能自动化测试，验证电池管理系统 (Battery Management System)状态、高压互锁功能、电源管理线路电压转换状态、温度量测线路精度
产品介绍

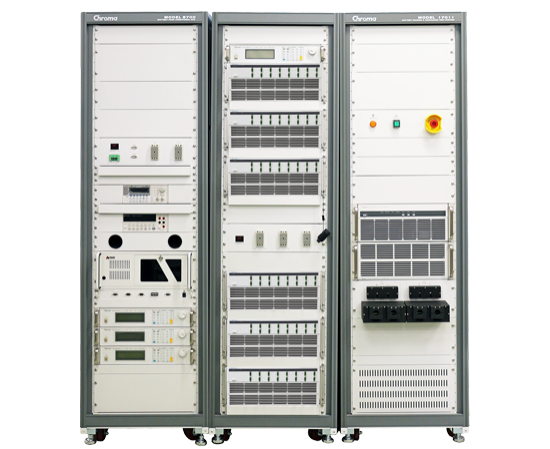

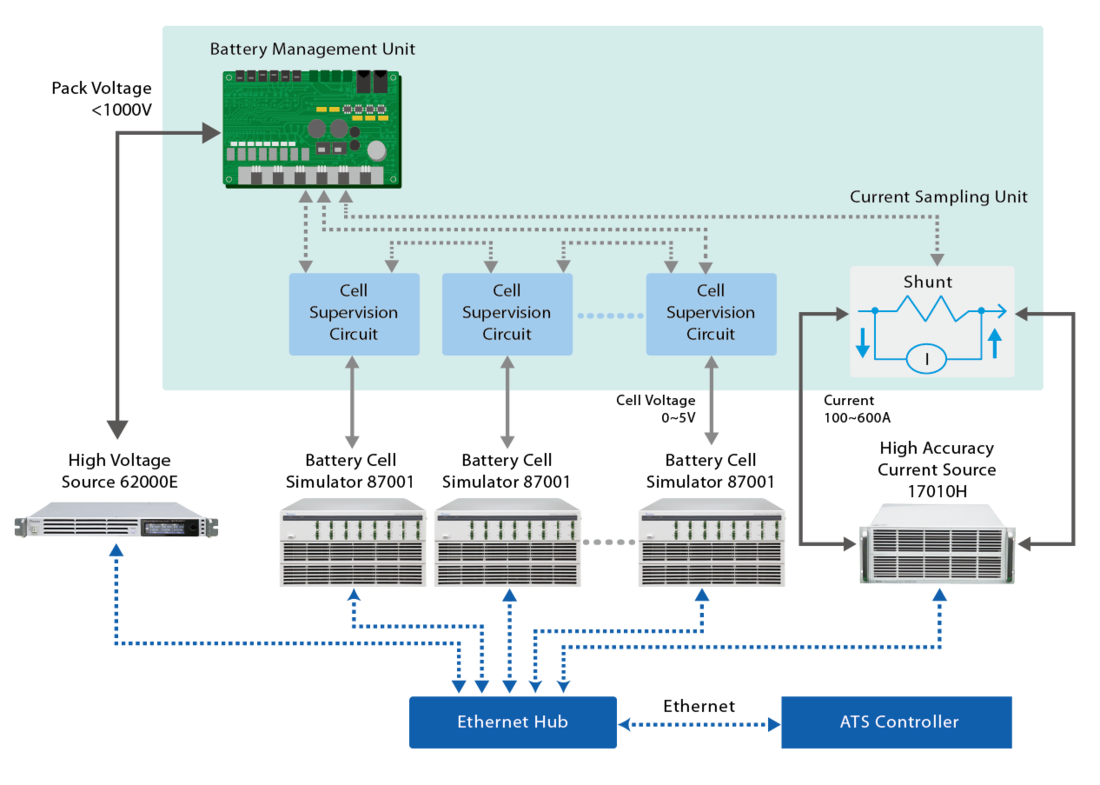

Chroma 8700电动汽车电池管理系统功能验证自动测试系统，整合电池芯模拟器模拟电池芯的电压变化，双向电流源模拟实体电流流经电流传感元件，高压电源模拟电池包电压变化，搭配系统整合部件，可对电池管理系统进行测试，下图为电池芯模拟器整合至BMS自动测试系统的示范架构图。
标准测试项目：
电池管理单元
Battery Management Unit
- BMS供电测试
- Keyon、Runon、ACC、CP、CAN唤醒条件
- CANbus通讯测试
- 温度测试
- 高压互锁(HVIL)测试
- 功耗测试
- 高压继电器测试
- 高压量测测试
- 绝缘电路状态测试
电池检测线路
Cell Supervision Circuit
- 电池电压测量测试
- 电池平衡测试
- 电芯温度量测测试
- BMS供电测试
- CANbus通讯测试
电流采样单元
Current Sampling Unit
- CANbus通讯测试
- 电流测量测试
- 电流校准测试

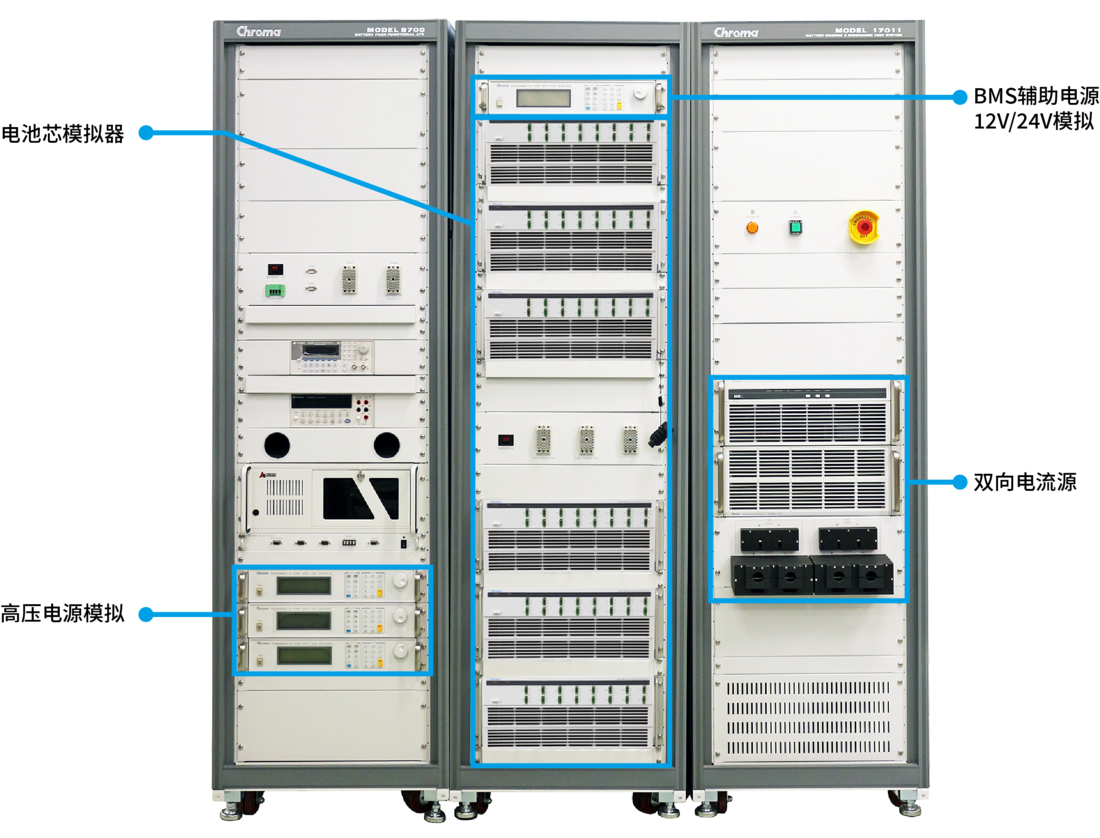

系统内部单机与配件

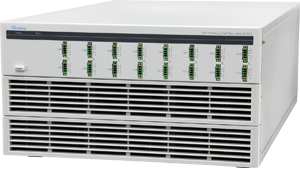

电池芯模拟器
Chroma 87001
- 通道规格：25W/ 5V/ 5A
- 具备串并联功能：最高模拟240节串联电池组电压(<1,000V)
- 电流测量：每个通道有4个电流量程可供选择
- 快速电压上升/下降速度设定：1ms
- 具备乙太网与CANbus控制接口
高压电源模拟
可依照电压需求选择对应单机
- 0~600V：62000P系列
- 0~1000V：62000H系列
- 0~1200V：62000E系列

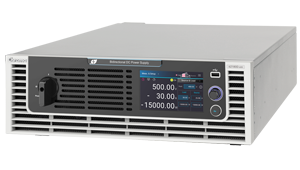

双向电流源
可依照电流需求选择对应单机
- 0~100A：Chroma DC Source、Chroma DC Load、定制充放電路徑切換裝置
- >100~300A：Chroma 62000D系列、Chroma 17010H系列

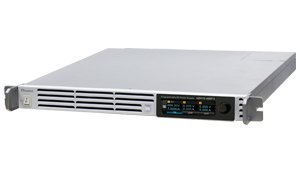

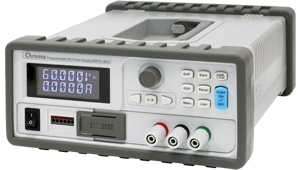

BMS辅助电源12V/24V模拟
可依照电压、电流需求选择对应单机
- 12V / 24V / <60V / <7A：62000L系列
- 12V / 24V /<60V / >7A：62000P系列
型号规格
| 型号 | 规格说明 |
|---|---|
| 8700 | 电动汽车电池管理系统功能验证自动测试系统 |
