规格型号价格
规格参数
产品特色
- 高精度电源模块
电压：+/- 0.04% F.S.
电流：+/- 0.05% F.S.
- 高效率电源模块
充/放电效率 > 70%
放电电能回收功能
- 多项安全保护
程序内建充放电前接触检查
过温保护/过电流断电
- 标准集成系统
5V / 6A - 384CH
5V / 30A - 108CH
5V / 120A - 32CH
5V / 200A - 32CH
应用产业
- 电动车
- 储能应用
- 电动机具
- 学术研究
应用场域
- 质量体系应用
IQC进料检验
OQC出货分选 - 开发前段与认证实验应用
容量循环寿命测试（分选）
电芯值流内阻检测（DCIR）
产品介绍

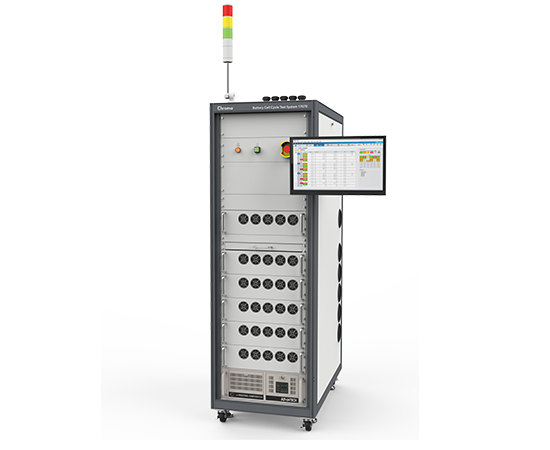

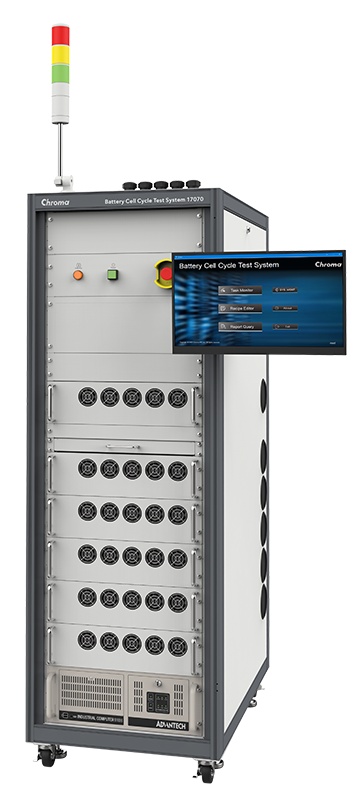

Chroma 17070电池充放电循环测试系统是专为锂离子电池（Lithium-ion Battery Cells, LIB Cells）等二次性储能组件所开发的专用型充放电测试设备，适合用于质量确认、批量分选、寿命测试等用途。
Chroma 17070系统统一采用『能源回收型』电源模块，对应到长时间充放电循环制程的应用场景，为客户带来可观的电力节约综效。
Chroma 17070系统除了可以整合待测物电芯温度及电芯电压外，更有甚者可以利用取得参数做函式运算并做为截止或保护条件。
Chroma 17070系统支持多家厂牌的防爆恒温恒湿箱系统控制，且进阶可由一套系统控制多台温箱。藉由温箱控制命令下达包含同动控制与单独二次调温机制，增加应用便利性。

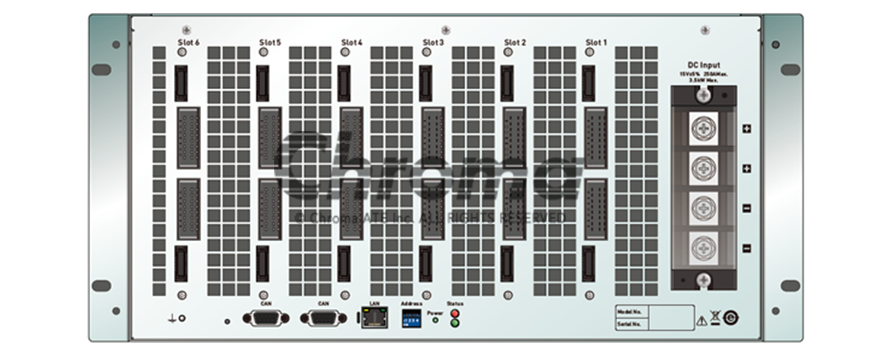

5V / 6A 17196N-5-6
5V / 30A 17118N-5-30

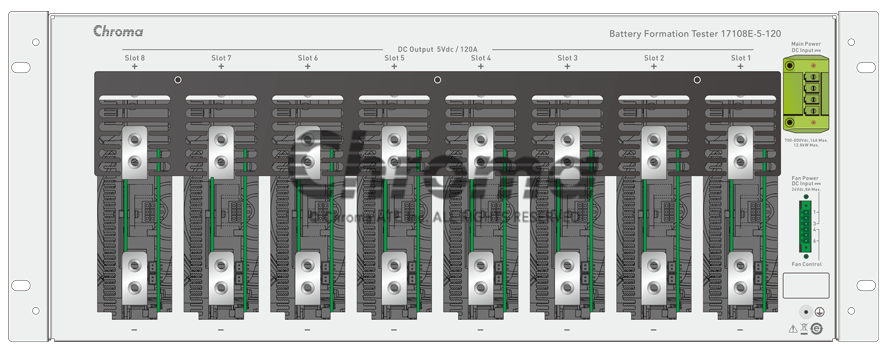

5V / 120A 17108E-5-120
5V / 200A 17108E-5-200
Selection Guideline
| Channels per System | Standard | Power Tester | ||
|---|---|---|---|---|
| Min. | Max. | Rack Mount | Model | |
| 5V / 6A | 96CH | 384CH | 19”- H36U | 17196N-5-6 |
| 5V / 12A | 48CH | 192CH | 19”- H36U | 17196N-5-6 |
| 5V / 30A | 18CH | 108CH | 19”- H36U | 17118N-5-18 |
| 5V / 60A | 9CH | 54CH | 19”- H36U | 17118N-5-18 |
| 5V / 120A | 4CH | 32CH | 23”- H41U | 17108E-5-120 |
| 5V / 200A | 4CH | 32CH | 23”- H41U | 17108E-5-200 |
| 5V / 400A | 2CH | 16CH | 23”- H41U | 17108E-5-200 |
| 5V / 800A | 2CH | 8CH | 23”- H41U | 17108E-5-200 |
系统安全防护与异常侦测
• 内建多种配方保护项目，保护机制从触发到作动以小于500mS的响应保护。
• 倘若发生异常中断，可保存当前数据，并可接续执行任务，使配方不会中断。

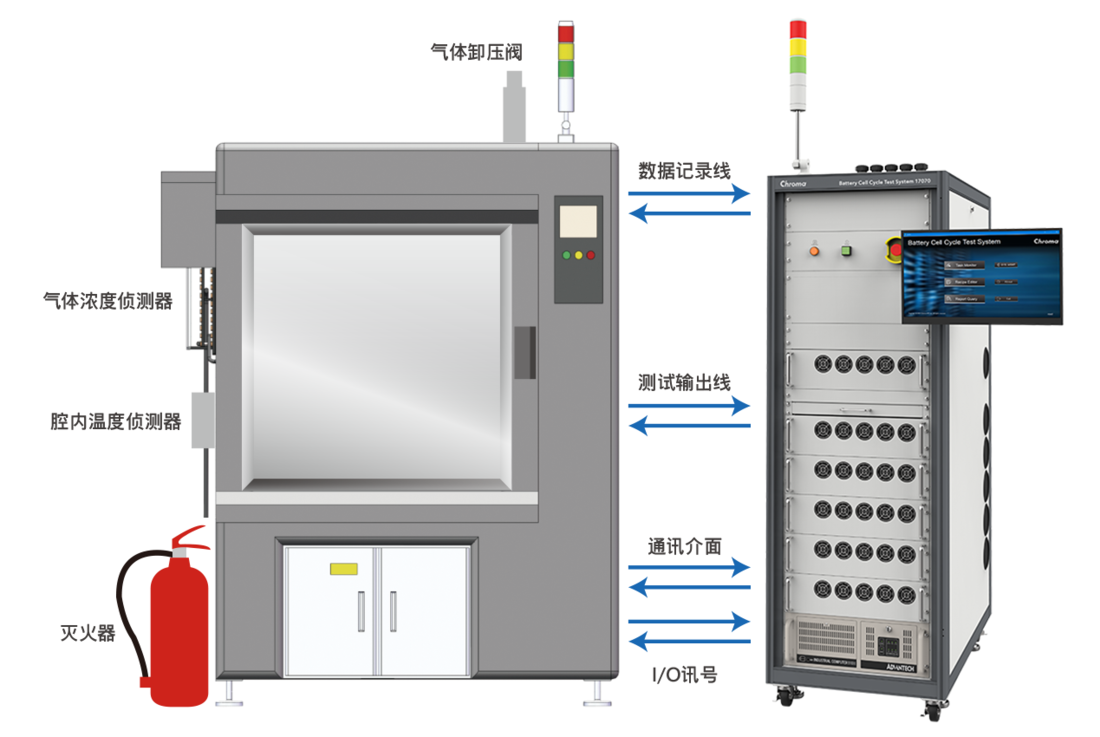

温箱及安全工程
• 温箱控制可由软件设定温控方式与相应的过温保护。
• 群组化管理可使为处同一温箱下所有待测物同步进入温控况态，确保一致。
• 藉由DI/DO可设定连接烟雾/气体、消防、过温、误动作开门告警等保护。
A17070000电池芯循环充放系统校验证模块
Chroma A1707000是一套自动化校正与验证设备，内建多个高精度校准标准组件，可以程序化排程化控制单信道校正任务，此配件适用17070系统任一个电源机种产品，确保17070系统常态维持高精准度以及数据可追溯性，为充放电循环测试的一环。

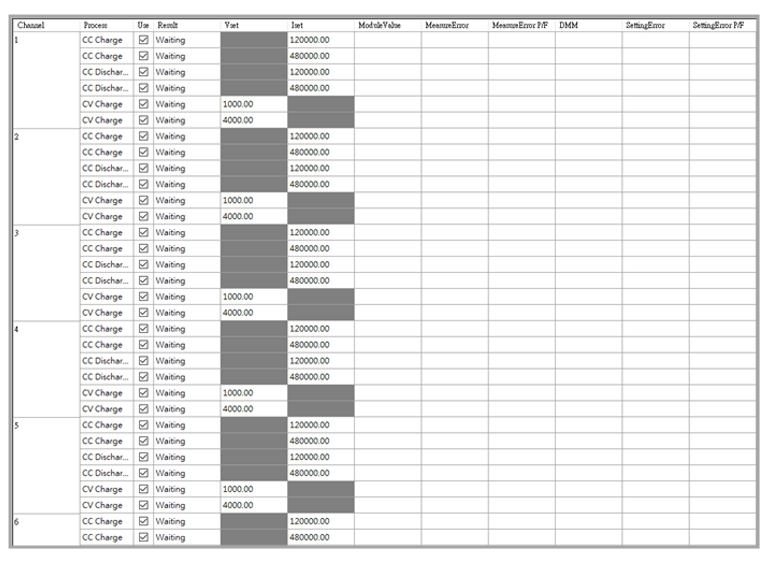

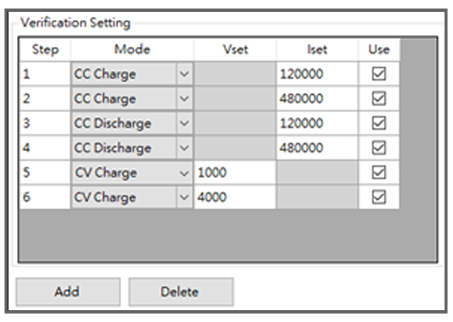

验证功能

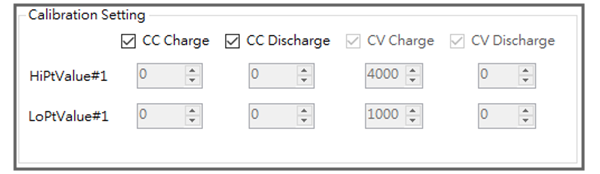

校正功能

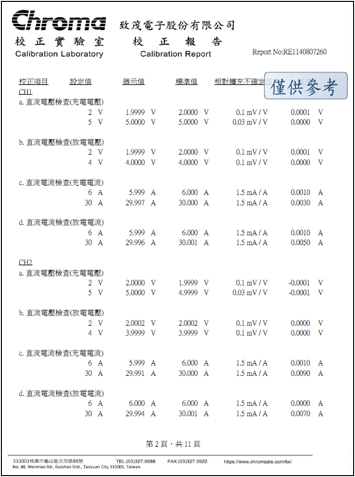

校正报告
Chroma 17070电源单机可提供客户出厂前进行国家实验室等级校正报告及机台认证标章。使用Chroma 17070系统的客户可依据此认证标章及相验报告，申请整府能效补贴方案。当客户需要稽核时，Chroma 17070系统可以提供对应的校验证服务，让客户可以顺利完成厂端稽查。
电池芯充放循环测试系统 - 软件
软件接口示意>>
*软件示意画面可选择中、英文

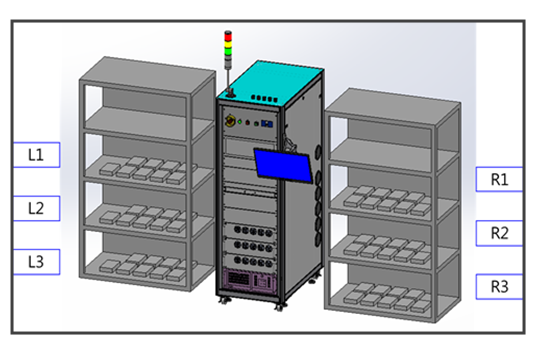

客户实绩说明
客户已购入多套Chroma 17010系列相关设备，专用于前期研发验证项目。近年电池需求强劲，在扩充产能又必须做质量控管，客户陷入苦恼并请Chroma协助提案。随后提出Chroma 17070充放电循环系统，系统特点: 性价比高、操作简单、提供部分客制变化。得到客户亲赖，并在数个月内完成交付及验收，如今客户已使用超过一个季度，并期待未来可以持续增加扩充17070数量。
型号规格
| 型号 | 规格说明 |
|---|---|
| 17070 | 电池芯充放循环测试系统 |
