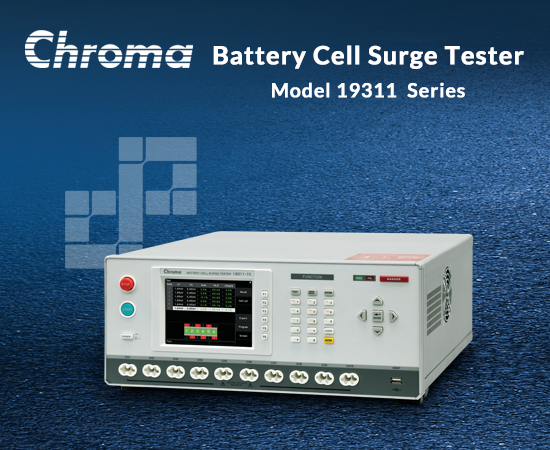

脉冲测试仪 Model 19311 Series

缺少隔离膜

当正负极板之间因为没有隔离膜的存在时，正负极板容易发生短路。

金属异物掉入

当正负极板之间如果有金属异物存在时，会导致绝缘距离变短，使正负极板容易发生短路。

正负极板折损

当正负极板折损时，会导致绝缘距离变短或是电容量改变，使正负极板容易发生短路。

雷射沟槽里残留金属异物

金属薄膜电阻会先在陶瓷基板上镀一层金属薄膜后，再使用雷射切割的方式精确地调整阻值。雷射的切割处原本应该要有良好的绝缘，但可能因为金属异物的残留使金属薄膜电阻有短路的潜在风险。此种潜在不良的电阻在经过一段使用时间后，也许会因金属异物导致的内部短路使电阻阻值发生改变。

表面残留清洗液

金属薄膜电阻在雷射切割后，为了清除表面的残留物，可能会使用清洗液清洗表面，虽然后续有执行干燥处理的作业，但是少许的清洗液有可能残留在金属薄膜的表面。此种潜在不良的电阻在经过一段使用时间后，也许会因电蚀或电化学腐蚀导致电阻阻值发生改变。

Coating材料中混入金属或腐蚀性成分

金属薄膜电阻在雷射切割后，如果使用的Coating材料混入金属或腐蚀性成分，在Coating后，金属薄膜电阻可能因为金属或腐蚀性成分使金属薄膜电阻有短路或电蚀导致电阻阻值发生改变的潜在风险。

陶瓷基板耐压绝缘不足

金属薄膜电阻的陶瓷基板应该要有良好的绝缘，但是如果氧化层/绝缘层的厚度不足或是陶瓷基板有金属异物残留，金属薄膜电阻的陶瓷基板的绝缘就会比较差。此种潜在不良的电阻在经过一段使用时间后，也许会因长时间的耐压不良导致劣化使电阻阻值发生改变。

颤动量侦测(Flutter)

颤动量侦测是利用一阶微分的计算方式计算出波形所产生的总量。当因为没有碰触好或是没有接到电容性待测物时，谐振回路的电容量会比有接到待测物时还要小很多，所以波形谐振的频率会变得非常高，导致颤动侦测的结果变大，因此可利用此特性作为检查接触电容性待测物的判断。

铅酸电池芯：检测脉冲测试是否有确实施加在铅酸电池芯上。

二次微分侦测(Laplacian)

二次微分侦测是利用二次微分的计算方式，计算谐振波形的斜率变化。可以确认在脉冲测试的过程中是否有因为发生较小的放电造成谐振波形上出现快速的斜率变化、快速转折或颤动(抖动)，侦测待测物是否有在脉冲测试的过程中发生较小的放电。

铅酸电池芯：检测正负极板之间出现较小的放电。
金属薄膜电阻：检测金属薄膜电阻内出现较小的放电。

第一电压峰值(V1)

谐振波形中的第一个电压峰值。当待测物耐压不足时，在足够的电场强度/电压下会发生放电导致第一个电压峰值比样品低。

铅酸电池芯：简易判定正负极板之间的绝缘不良或是隔离膜不存在。
金属薄膜电阻：简易判定雷射切割处的绝缘不良或是短路。

第三电压峰值(V3)

谐振波形中的第三个电压峰值。当待测物耐压不足时，在足够的电场强度/电压下会发生放电，能量的释放导致第三个电压峰值的电压比样品低。当待测物的绝缘品质较差时，因能量损失较快也较多导致第三个电压峰值的电压较低。

铅酸电池芯：简易判定正负极板之间的绝缘品质。
金属薄膜电阻：简易判定雷射切割处的绝缘品质。

接触检查 Contact Check

接触检查功能利用谐振频率的差异来检测是否有连接到铅酸电池芯。由于当没有碰触好或是没有接到铅酸电池芯做测试时，电容量会比较小，所以波形谐振的频率较高。因此，可利用此谐振频率的差异做接触检查。使用者可依各自的需求对接触检查的灵敏度做调整，可将百分比的界线提高来增加接触检查的灵敏度或是将百分比的界线降低来减少接触检查的灵敏度。

画面撷取功能 Screenshot

操作者可以利用快捷键撷取操作当下萤幕上所显示的画面，显示画面的截图的会储存于插置在19311/19311-10上的U盘。
