概览
特征
5½ 位高分辨率测量结果
采样速率高达 12ms / 次
R，LPR，T 等多种测试功能组合
支持 PT100/PT500 两种温度传感器

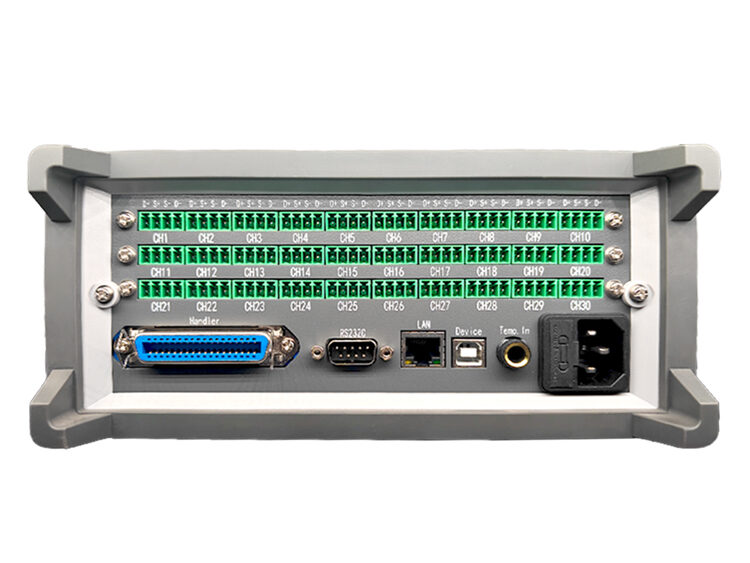

主机支持 30 通道扫描，可扩展至 200 通道
最高电阻精度：0.02%，最小分辨率：0.1μΩ
测试状态故障智能检测
低电压测试模式，有效保护被测件
截屏功能，数据记录和参数保存功能
同时输出 10 档比较结果
Handler 接口用于实现联机操作
详情

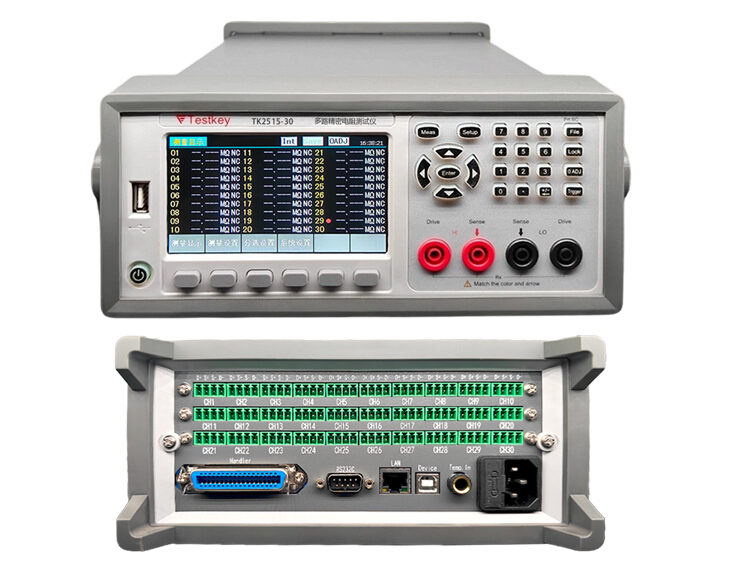

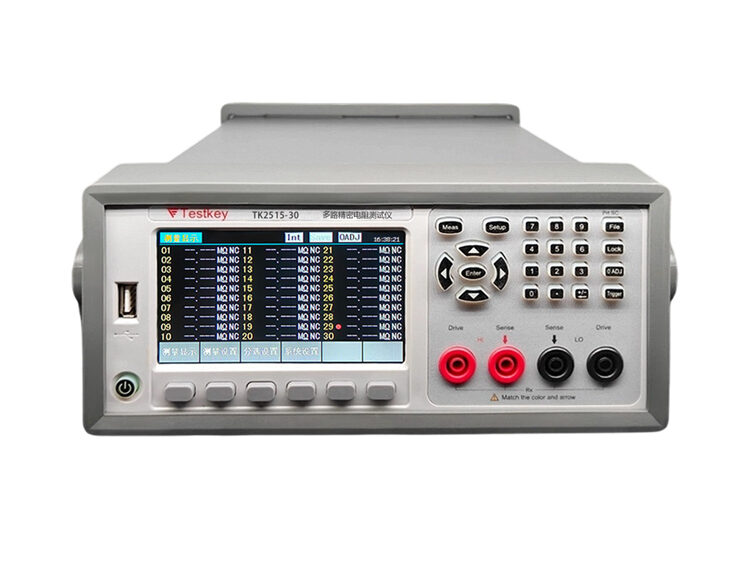

产品型号 | TK2515-4 | TK2515-10 | TK2515-20 | TK2515-30 | ||||||||
显示器 | 24位色;分辨率为480X272的RGB真彩色TFT LCD显示器 | |||||||||||
读数位数 | 51⁄2位 | |||||||||||
测量范围 | 0.1μΩ -110MΩ | |||||||||||
电阻量程 | 20mΩ | 200mΩ | 2Ω | 20Ω | 200Ω | 2kΩ | 20kΩ | 100kΩ | 1MΩ | 10MΩ | 110MΩ | |
1A | 100mA | 100mA | 10mA | 1mA | 100μA | 10μA | 1μA | 100nA | ||||
测量基本准确度 | 0.02%(详细信息参考使用说明书) | |||||||||||
电阻测量时间 | FAST: 7ms; MED: 22ms; SLOW1: 102ms; SLOW2: 402ms | |||||||||||
温度测量时间 | 50±10ms | |||||||||||
测试端配置 | 四端 | |||||||||||
低电压测量 | 开路电压: ≤60mV 有效量程: 2Ω,20Ω,200Ω,2kΩ | |||||||||||
热电势消除 | ✓ | |||||||||||
统计功能 | 平均值、最大值、最小值、总标准偏差、采样标准偏差、工程能力指数(分散性Cp、偏向性CpK) | |||||||||||
测量设置参数保存 | 30组 | |||||||||||
温度测量 | 传感器: PT100, PT500, -10.0°C - 299.9°C; 显示: -99.9°C - 999.9°C | |||||||||||
其他功能 | 温度补偿功能, 温度转换功能 | |||||||||||
比较器 | 信号输出 | HI/IN/LO | ||||||||||
讯响 | 鸣叫模式: OFF, IN, HI/LO | |||||||||||
极限设置方式 | 10档, 绝对值上/下限, 百分比上下限+标称值 | |||||||||||
接口配置 | USB DEVICE、USB HOST、RS232、LAN、HANDLER、GPIB(选件) | |||||||||||
随机附件 | TSK107三芯电源线, TSK101四端测试夹, TSK104四端测试线, TSK103 PT100温度传感器 | |||||||||||
应用
元器件测试：电阻，电感，变压器，电机，继电器，电路焊点，电容器铆接点
线缆、接插件测试：单股 / 多股电缆线，接插件，各种开关
材料测试：热敏材料（保险丝、阻式传感器），金属箔等导电材料
新能源：电动车电池组连接桥，电芯连接电阻
