概览
特征

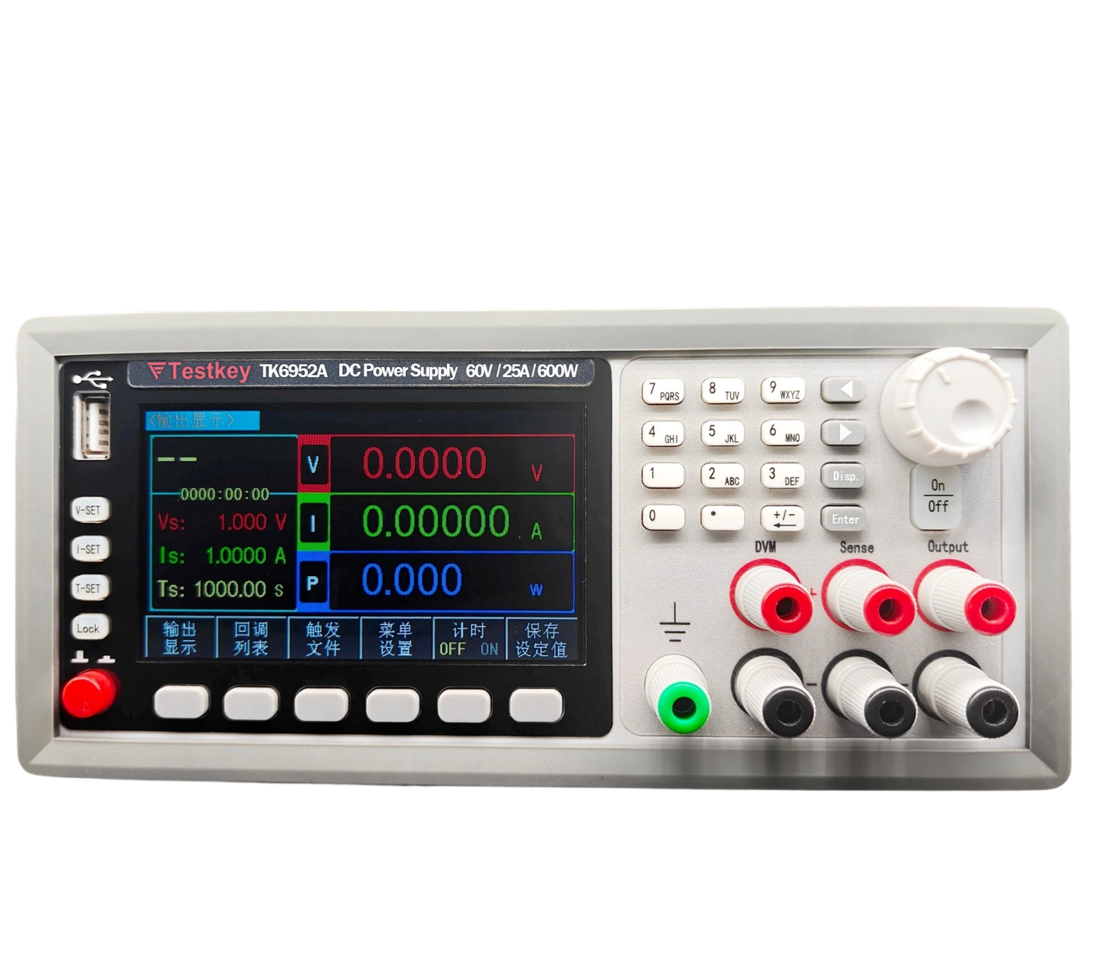

4.3寸24位真彩色液晶屏，480×272分辨率
线性设计、宽范围输出
高精度高稳定性、低涟波、低噪声

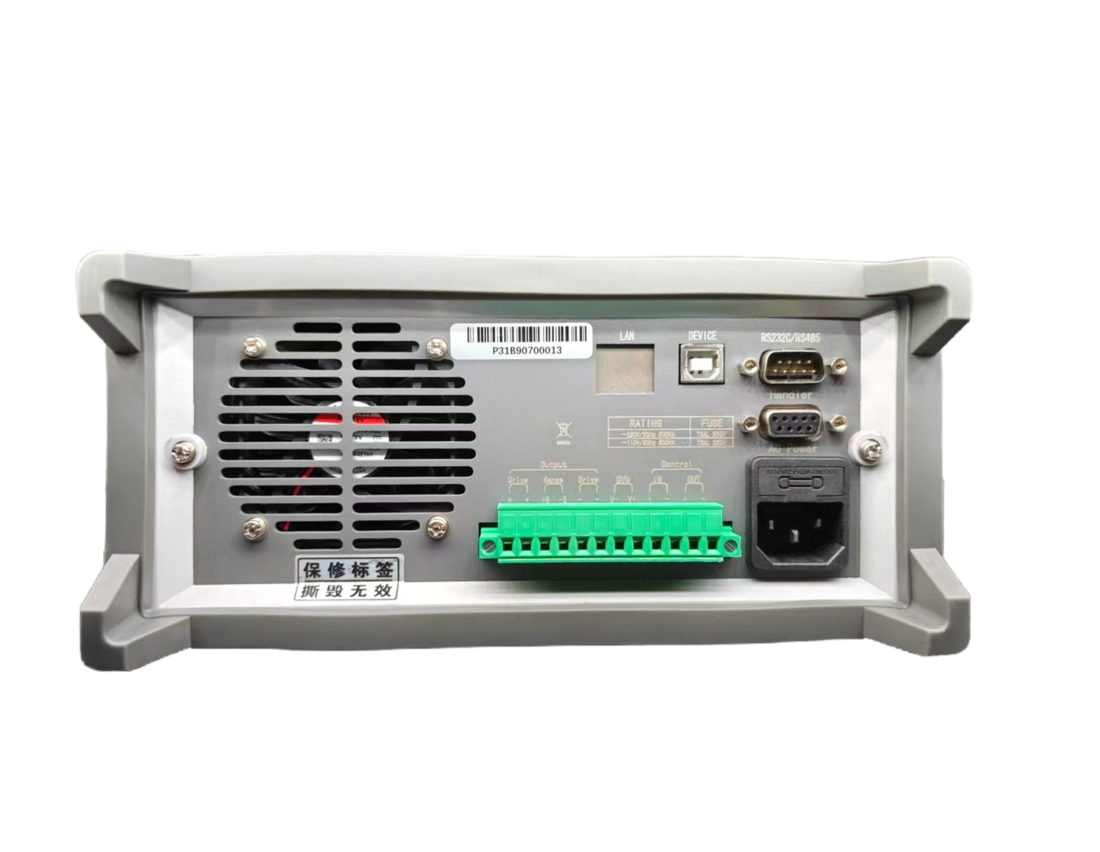

1/2 2U超小体积，前后面板(四端)输出与采样端
电压测试功能(DVM)
可集成8路温度测试模块(支持K、T、J、N、E、S、R、B多种热电偶)
清新简洁系统设置、中英文操作界面
强大的编程能力，1000组设置状态记忆保存和调用
20个触发文件、每个文件可以多达1000种测试系列，编程循环输出
定时输出:时间(0.1-99999.9s)
灵活方便的电压、电流、时间设置方式(旋钮或数字键盘)
远端补偿功能
截屏功能，数据记录和参数保存功能
可通过USB HOST升级仪器固件程序
Handler接口控制
只能温控风扇、降低使用噪声
过电压、过电流、过温度保护
详情
参数 | TK6921A | TK6922A | TK6932A | TK6933A | TK6941A | TK6942A | TK6943A | TK6952A | TK6953A | |
额定输出 | 电压 | 20V | 30V | 60V | 120V | 30V | 60V | 120V | 60V | 120V |
电流 | 30A | 20A | 10A | 5A | 30A | 15A | 6A | 25A | 10A | |
功率 | 200W | 200W | 200W | 200W | 360W | 360W | 360W | 600W | 600W | |
负载调整率±(%输出+偏置) | 电压 | ≦0.01%+20mV | ≦0.01%+25mV | ≦0.01%+10mV | ≦0.01%+20mV | ≦0.01%+20mV | ≦0.01%+30mV | ≦0.01%+8mV | ≦0.01%+30mV | ≦0.01%+25mV |
电流 | ≦0.01%+20mA | ≦0.01%+15mA | ≦0.05%+4mA | ≦0.05%+6mA | ≦0.01%+20mA | ≦0.05%+6mA | ≦0.01%+6mA | ≦0.1%+10mA | ≦0.5%+10mA | |
电源调整率±(%输出+偏置) | 电压 | ≦0.01%+20mV | ≦0.01%+20mV | ≦0.01%+10mV | ≦0.01%+20mV | ≦0.01%+20mV | ≦0.01%+30mV | ≦0.01%+8mV | ≦0.01%+30mV | ≦0.01%+25mV |
电流 | ≦0.01%+20mA | ≦0.01%+15mA | ≦0.05%+4mA | ≦0.05%+6mA | ≦0.01%+20mA | ≦0.05%+6mA | ≦0.01%+6mA | ≦0.1%+10mA | ≦0.5%+10mA | |
设定值解析度 | 电压 | 1mV(＜100V), 10mV(＞100V) | ||||||||
电流 | 0.1mA(＜10A), 1mA(＞10A) | |||||||||
回读值解析度 | 电压 | 1mV(＜100V), 10mV(＞100V) | ||||||||
电流 | 0.1mA(＜10A), 1mA(＞10A) | |||||||||
设定值精度12月(25℃±5℃) | 电压 | ≦0.05%+10mV | ≦0.05%+10mV | ≦0.03%+5mV | ≦0.04%+30mV | ≦0.05%+10mV | ≦0.03%+5mV | ≦0.05%+15mV | ≦0.03%+5mV | ≦0.03%+20mV |
电流 | ≦0.1%+30mA | ≦0.1%+20mA | ≦0.1%+10mA | ≦0.1%+10mA | ≦0.1%+30mA | ≦0.1%+15mA | ≦0.1%+20mA | ≦0.1%+25mA | ≦0.1%+25mA | |
回读值精度12月(25℃±5℃) | 电压 | ≦0.05%+10mV | ≦0.05%+10mV | ≦0.03%+5mV | ≦0.04%+30mV | ≦0.05%+10mV | ≦0.03%+5mV | ≦0.05%+15mV | ≦0.03%+5mV | ≦0.03%+20mV |
电流 | ≦0.1%+30mA | ≦0.1%+20mA | ≦0.1%+10mA | ≦0.1%+10mA | ≦0.1%+30mA | ≦0.1%+15mA | ≦0.1%+20mA | ≦0.1%+25mA | ≦0.1%+25mA | |
纹波与噪声(20Hz-2MHz) | 差模电压 | ≤15mVpp | ≤15mVpp | ≤8mVp-p | ≤30mVp-p | ≤15mVpp | ≤15mVp-p | ≤20mVpp | ≤20mVp-p | ≤50mVp-p |
差模电流 | ≤10mArms | ≤10mArms | ≤6mArms | ≤6mArms | ≤12mArms | ≤8mArms | ≤12mArms | ≤15mArms | ≤15mArms | |
上升时间 | 10%-90% | ≤100ms | ≤100ms | ≤150ms | ≤200ms | ≤100ms | ≤200ms | ≤150ms | ≤150ms | ≤150ms |
下降时间 | 90%-10% | ≤2s | ≤2s | ≤2s | ≤3.5s | ≤2s | ≤2s | ≤3.5s | ≤2s | ≤3.5s |
DVM | 显示精度 | 0.05%+10mV | 0.05%+10mV | 0.03%+5mV | 0.04%+30mV | 0.05%+10mV | 0.03%+5mV | 0.05%+15mV | 0.03%+5mV | 0.03%+20mV |
显示分辨率 | 1mV | |||||||||
输入电压范围 | 20V | 30V | 60V | 120V | 30V | 60V | 120V | 60V | 120V | |
存储 | 20组触发输出，每组1000个步骤，1000组设定记忆 | |||||||||
标配附件 | TSK107 三芯电源线 | |||||||||
应用
研发与设计验证通用测试
生产线工作台常规测试、维修
自动化设备集成测试
太阳能光伏模拟测试
新能源汽车模拟测试
教学实验室
