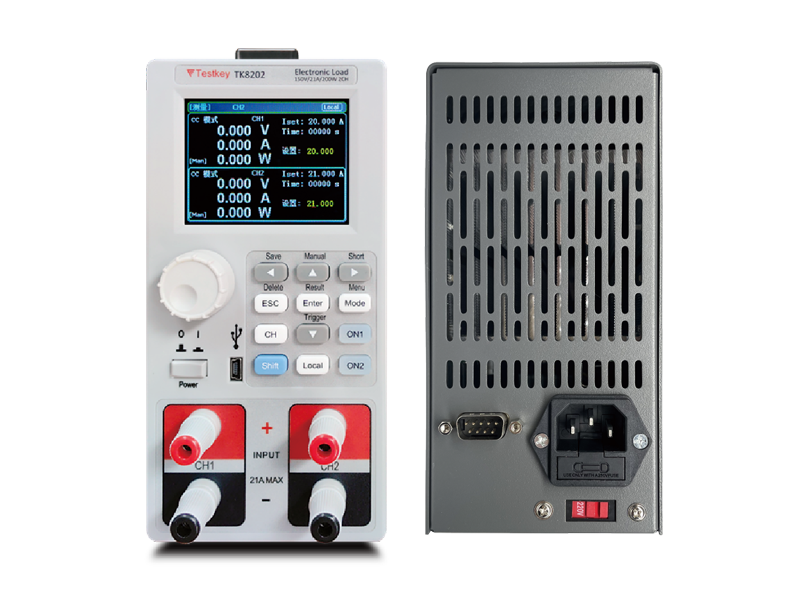

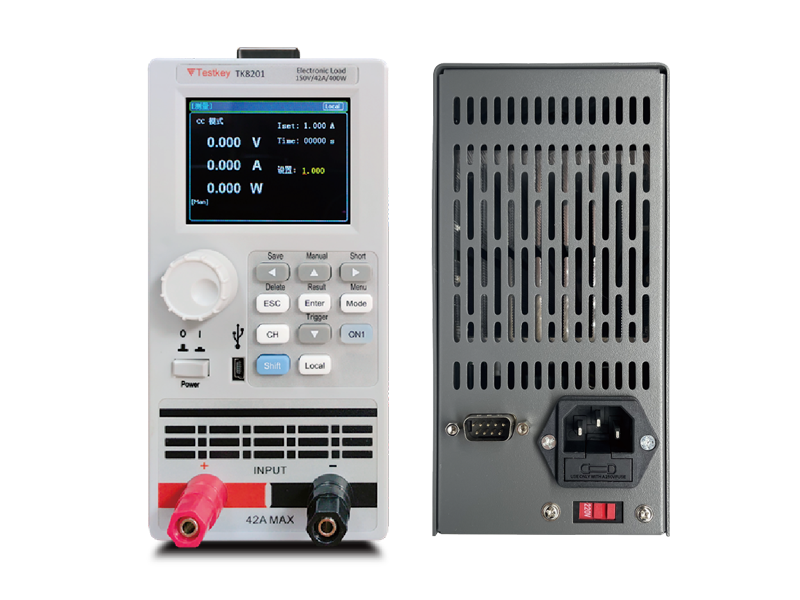

TK8200系列直流电子负载

Name: TK8200系列 直流电子负载
Brand: TestKey
SKU: TK8201A / TK8201 / TK8202 / TK8201H / TK8201HA
Availability: InStock

型号：TK8201A / TK8201 / TK8202 / TK8201H / TK8201HA

分类国货精品 > TestKey > 直流电子负载摘要电压电流测量自动测试独立短路测试 DC充电器自动化测试

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

概览

TK8200系列

特征

测量范围200~400W，0~500V，0~42A

CC/CV/CR/CP四种基本模式

1mV/1mA高分辨率

高达5K动态电流测试

电压电流测量速度可达40kHz

多模式电池放电测试

列表模式，支持自动测试

独立短路测试功能

过电压、低电压、过电流、过功率、过热、防反接、电源启动等多种保护

支持RS232通信接口

支持外部触发输入（选配)

支持PASS/FAIL结果输出（选配)

支持外部脚踏开关输入（选配）

支持外部Sense输入（选配）

配套上位机软件实现远端操作和监控

断电记忆功能

智能温控风扇

支持中/英文界面显示

详情

型号	TK8201A	TK8201	TK8202	TK8201H	TK8201HA
通道数	1	1	2	1	1
额定值 - 电压	0-150V	0-150V	0-150V	0-500V	0-500V
额定值 - 电流	0-2.1A、0-21A	0-4.2A、0-42A	0-2.1A、0-21A	0-1.5A、0-15A	0-1.5A、0-15A
额定值 - 功率	200W	400W	400W（2×200W）	400W	200W
CV 模式 - 量程	0-18V、0-150V	0-18V、0-150V	0-18V、0-150V	0-50V、0-500V	0-50V、0-500V
CV 模式 - 分辨率	1mV、10mV	1mV、10mV	1mV、10mV	1mV、10mV	1mV、10mV
CV 模式 - 精度	±(0.05%+0.02% FS)
CC 模式 - 量程	0-2.1A、0-21A	0-4.2A、0-42A	0-2.1A、0-21A	0-1.5A、0-15A	0-1.5A、0-15A
CC 模式 - 分辨率	1mA、10mA	1mA、10mA	1mA、10mA	1mA、10mA	1mA、10mA
CC 模式 - 精度	±(0.05%+0.06% FS)
CR 模式 - 量程	0.05Ω-7.5KΩ	0.05Ω-7.5KΩ	0.05Ω-7.5KΩ	0.1Ω-25KΩ	0.1Ω-25KΩ
CR 模式 - 分辨率	0.01Ω	0.01Ω	0.01Ω	0.1Ω	0.1Ω
CR 模式 - 精度	±(0.1%+0.5% FS)
CP 模式 - 量程	200W	400W	200W	400W	200W
CP 模式 - 分辨率	10mW
CP 模式 - 精度	±(0.1%+0.5% FS)
动态模式 - T1&T2	100µs-3600s
动态模式 - 精度	5µs-100µm
动态模式 - 斜率	0.001-0.15A/µs
电压回读 - 量程	0-18V、0-150V	0-18V、0-150V	0-18V、0-150V	0-50V、0-500V	0-50V、0-500V
电压回读 - 分辨率	1mV、10mV	1mV、10mV	1mV、10mV	1mV、10mV	1mV、10mV
电压回读 - 精度	±(0.05%+0.1% FS)
电流回读 - 量程	0-2.1A、0-21A	0-4.2A、0-42A	0-2.1A、0-21A	0-1.5A、0-15A	0-1.5A、0-15A
电流回读 - 分辨率	1mA、10mA	1mA、10mA	1mA、10mA	1mA、10mA	1mA、10mA
电流回读 - 精度	±(0.05%+0.1% FS)
功率回读 - 量程	200W	400W	400W（2×200W）	400W	200W
功率回读 - 分辨率	10mW
功率回读 - 精度	±(0.1%+0.5% FS)
保护功能 - 功率保护	202W	404W	202W	404W	202W
保护功能 - 电流保护	21.2A	42.4A	21.2A	15.2A	15.2A
保护功能 - 电压保护	152V	152V	152V	605V	605V
温度保护	85℃
外形尺寸	300mm88mm174mm
