特征
4.3寸24位真彩色液晶屏，480×272分辨率
线性设计、双范围输出
高精度高稳定性、低涟波、低噪声

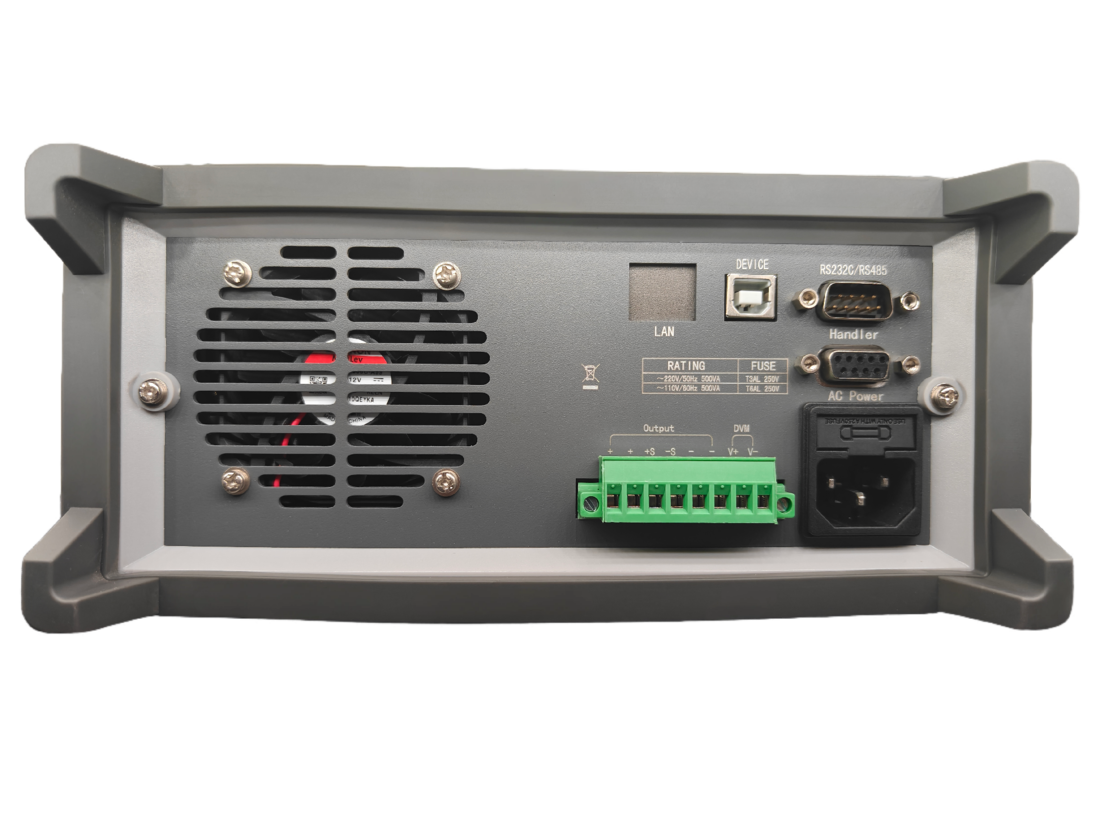

1/2 2U超小体积，前后面板(四端)输出与采样端
电压测试功能(DVM)
可集成8路温度测试模块(支持K、T、J、N、E、S、R、B多种热电偶)
清新简洁系统设置、中英文操作界面
强大的编程能力，1000组设置状态记忆保存和调用
20个触发文件、每个文件可以多达1000种测试系列，编程循环输出
定时输出:时间(0.1-99999.9s)
灵活方便的电压、电流、时间设置方式(旋钮或数字键盘)
远端补偿功能
测量结果数据可用U盘保存
截屏功能，数据记录和参数保存功能
可通过USB HOST升级仪器固件程序
Handler接口控制
智能温控风扇、降低风扇噪声
过电压、过电流、过温度保护
详情
型号 | TK6861A | TK6862A | TK6863A | TK6872A | TK6873A | TK6874A | ||||||||||||
输出范围(0-40℃) | 参数 | 范围1 | 范围2 | 范围1 | 范围2 | 范围1 | 范围2 | 范围1 | 范围2 | 范围1 | 范围2 | 范围1 | 范围2 | |||||
电压 | 0-22V | 0-9V | 0-36V | 0-20V | 0-36V | 0-20V | 0-36V | 0-15V | 0-81V | 0-36V | 0-152V | 0-80V | ||||||
电流 | 0-5A | 0-10A | 0-3A | 0-6A | 0-3A | 0-6A | 0-6A | 0-12A | 0-3A | 0-6A | 0-1.5A | 0-2A | ||||||
功率 | 110W | 90W | 108W | 120W | 108W | 120W | 216W | 180W | 243W | 216W | 228W | 160W | ||||||
负载调整率±(%输出+偏置) | 电压 | ≤0.01% + 4mV | ≤0.01% + 3mV | ≤0.01% + 3mV | ≤0.01% + 6mV | ≤0.01% + 5mV | ≤0.01% + 6mV | |||||||||||
电流 | ≤0.01% + 2mA | ≤0.01% + 5mA | ≤0.01% + 4mA | |||||||||||||||
电源调整率±(%输出+偏置) | 电压 | ≤0.01% + 4mV | ≤0.01% + 3mV | ≤0.01% + 3mV | ≤0.01% + 6mV | ≤0.01% + 5mV | ≤0.01% + 6mV | |||||||||||
电流 | ≤0.01% + 2mA | ≤0.01% + 5mA | ≤0.01% + 4mA | |||||||||||||||
编程分辨率 | 电压 | 1mV | 2mV | |||||||||||||||
电流 | 0.1mA | |||||||||||||||||
回读分辨率 | 电压 | 1mV | 1mV | |||||||||||||||
电流 | 0.1mA | |||||||||||||||||
年精度(25±5℃) ±(%读数+偏置) | 编程 | 电压 | ≤0.04% + 8mV | |||||||||||||||
电流 | ≤0.1% + 5mA | |||||||||||||||||
回读 | 电压 | ≤0.04% + 8mV | ||||||||||||||||
电流 | ≤0.1% + 5mA | |||||||||||||||||
纹波与噪声(20Hz-) | 差模电压 | ≤3mVp-p/1mVrms | ≤3.5mVp-p/1mVrms | ≤3mVp-p/1mVrms | ≤4mVp-p/1mVrms | ≤5mVp-p/1mVrms | ||||||||||||
差模电流 | ＜9mArms | ＜7mArms | ＜6mArms | ≤10mArms | ≤8mArms | ≤7mArms | ||||||||||||
共模电流 | <1.5μArms | |||||||||||||||||
瞬态响应 | ＜50uS (在输出电流从满度变化到半满度，或从半满度变化到满度时，输出恢复到75mV内的时间) | ＜50uS (在输出电流从满度变化到半满度，或从半满度变化到满度时，输出恢复到120mV内的时间) | ＜50uS (在输出电流从满度变化到半满度，或从半满度变化到满度时，输出恢复到75mV内的时间) | |||||||||||||||
上升时间 (10% — 90%) | ＜90ms | ＜120ms | ＜180ms | ＜250ms | ||||||||||||||
下降时间 (90% — 10%) | ＜150ms | ＜200ms | ＜250ms | ＜350ms | ＜250ms | ＜350ms | ||||||||||||
DVM(DC) | 显示值精度 | ±0.05%+10mv | ||||||||||||||||
显示分辨率 | 1mv | |||||||||||||||||
输入差模电压范围 | 0-80Vpk | |||||||||||||||||
输入共模电压范围 | 0-80Vpk | |||||||||||||||||
计时器 | 0.1-99999.9s | |||||||||||||||||
触发输出 | 20组触发输出。每组1000个步骤，1000组设定记忆 | |||||||||||||||||
标配附件 | TSK107 三芯电源线 | |||||||||||||||||
应用
研发与设计验证通用测试
生产线工作台常规测试、维修
自动化设备集成测试
太阳能光伏模拟测试
新能源汽车模拟测试
教学实验室
