概览
特征
4.3 寸 24 位真彩色液晶屏，480X272 分辨率
线性设计、高速高精度 (1ms/0.1mV/0.01mA)
高精度高稳定性、低纹波、低噪声
1/2 U 超小体积

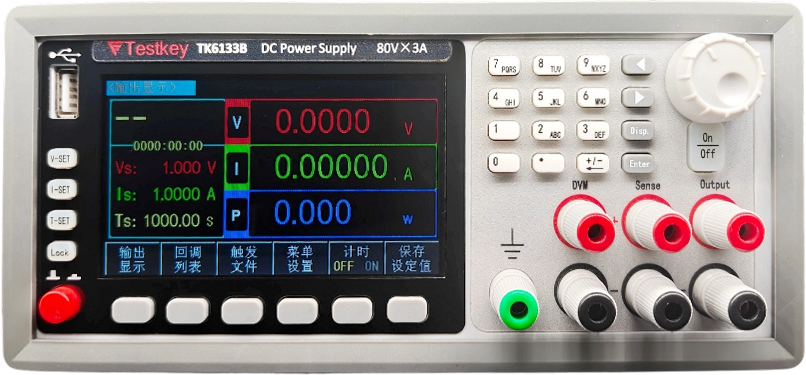

前面板 (四端) 输出与采样端
1000 组设置状态记忆保存和调用
20 个触发文件、每个文件 1000 种测试系列
编程循环输出
远端补偿功能
截屏功能，数据记录和参数保存功能
可通过 USB HOST 升级仪器固件程序

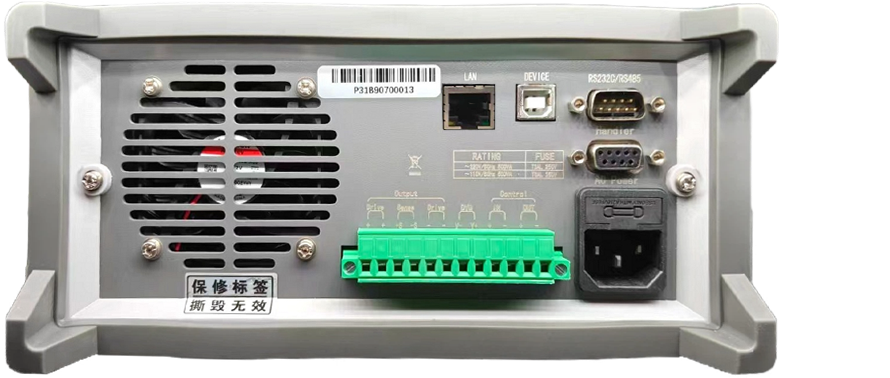

Handler 接口用于联机操作
智能温控风扇，降低使用噪音
过电压、过电流、过温度保护
详情
产品型号 | TK6121B | TK6122B | TK6123B | TK6131B | TK6132B | TK6133B | ||
额定输出 | 电压 | 0-20V | 0-36V | 0-80V | 0-20V | 0-36V | 0-80V | |
电流 | 0-5A | 0-3A | 0-1.5A | 0-10A | 0-6A | 0-3A | ||
功率 | 100W | 108W | 120W | 200W | 216W | 240W | ||
负载调整率±(%输出+偏置) | 电压 | ≤0.01%+2mV | ||||||
电流 | ≤0.05%+1.5mA | |||||||
电源调整率±(%输出+偏置) | 电压 | ≤0.01%+1mV | ||||||
电流 | ≤0.05%+1mA | |||||||
编程分辨率 | 电压 | 1mV | ||||||
电流 | 0.1mA | |||||||
回读分辨率 | 电压 | 0.1mV | ||||||
电流 | 0.01mA | |||||||
年精度(25±5°C±(%读数+偏置) | 编程 | 电压 | ≤0.03%+3mV | |||||
电流 | ≤0.05%+2mA | |||||||
回读 | 电压 | ≤0.02%+3mV | ||||||
电流 | ≤0.05%+2mA | ≤0.05%+2.5mA | ||||||
纹波与噪声 | 差模电压 | ≤3mVp-p/1mVrms | ≤4mVp-p/1mVrms | |||||
差模电流 | ≤3mArms | ≤4mArms | ||||||
瞬态响应(50%-100%LOAD)恢复到75mv以内的时间 | <200us | |||||||
上升时间(10%-90%) | <20ms | |||||||
下降时间(10%-90%) | <200ms | <250ms | <150ms | <200ms | <250ms | <150ms | ||
过压保护 | 范围(典型值) | 1-19V | 1-35V | 1-79V | 1-19V | 1-35V | 1-79V | |
精度(典型值) | ±(设定值*0.5%+0.5V) | |||||||
响应时间(典型值) | <10ms | |||||||
DVM(DC) | 显示值精度 | ±0.05%+10mv | ||||||
显示分辨率 | 1mv | |||||||
输入差模电压范围 | 0-80Vpk | |||||||
输入共搞电压范围 | 0-80Vpk | |||||||
计时器 | 0.1-99999.9s | |||||||
触发输出 | 20组触发输出。每组1000个步骤,1000组设定记忆 | |||||||
随机附件 | TSK107,三芯电源线 | |||||||
应用
研发与设计验证通用测试
生产线工作台常规测试、维修
自动化设备集成测试
太阳能光伏模拟测试
新能源汽车模拟测试
半导体器件测试
教学实验室
