用途场景
规格参数
概览
特征

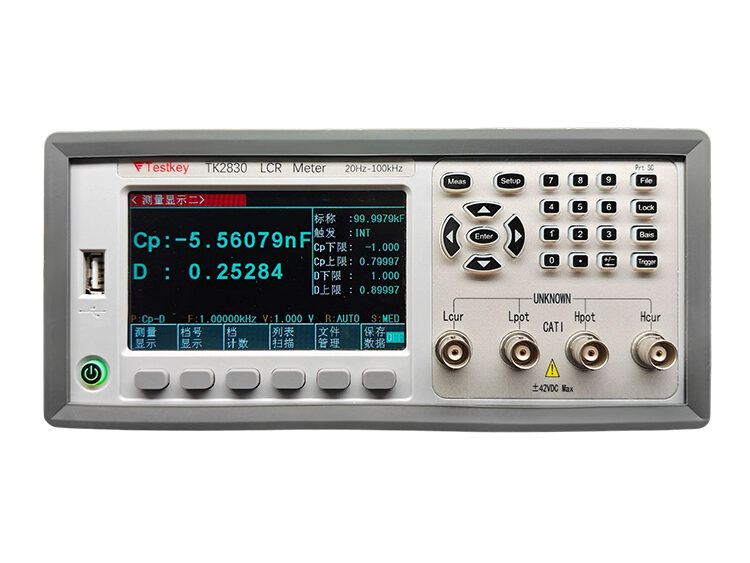

24 位色 4.3 英寸彩色液晶屏显示
2U 高度，小体积，高性能
基本准确度：0.05%
频率高达 300KHz，且连续频点
全六位主副参数
信号源：0-2V/0-20mA
DC 偏置：±5V/5mA
速度最高可达到 13ms
10 档比较功能，上超，下超，合格以及讯响功能
截屏功能，数据记录和参数保存功能
可通过 USBHOST 自动升级仪器操作软件
详情

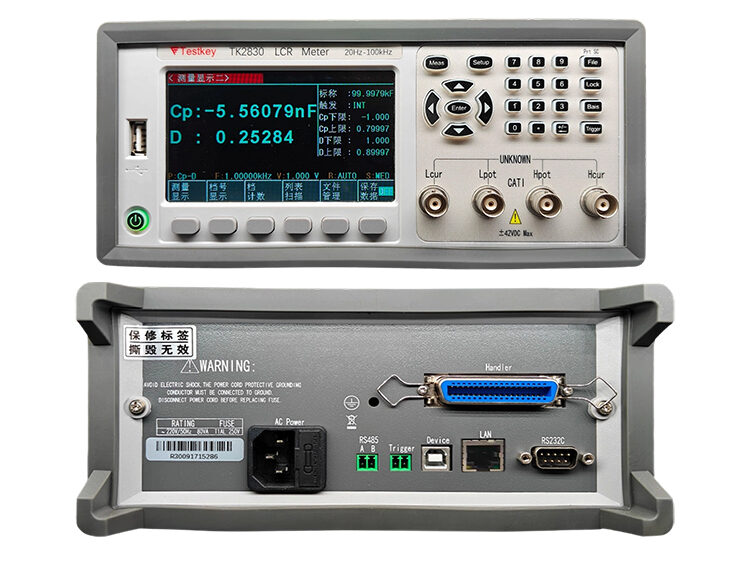

产品型号 | TK2830 | TK2832 | TK2833 |
显示器 | 4.3英寸480x272 24位色TFT显示器 | ||
测试频率 | 20Hz-100KHz(连续频点) | 20Hz-200KHz(连续频点) | 20Hz-300KHz(连续频点) |
准确度 | LCRZ 0.05%, DCR 0.1% | ||
测试速度 | 快速:约12.5ms;中速:83ms;慢速:167ms | ||
AC信号电平 | 信号电压范围10mVrms-2Vrms电压分辨率10mV 信号电流范围100μArms-20mArms电流分辨率100μA | ||
DC信号电平 | 1V | 5mV-2V | |
信号源输出阻抗 | 30Ω/100Ω | ||
DC偏置 | / | 0V-±5V/0Mv-±50mA | |
测试参数 | L、C、R、|Z|、D、Q、|Y|、G、X、θd、θr、RDC、Vm,Im,△% | ||
显示范围 | |Z|, R, X:0.00001Ω - 99.9999MΩ, |Y|, G,B:0.00001μS - 99.99995,C:0.00001pF-9.99999F, | ||
L:0.00001μH - 99.9999kH, D:0.00001 - 9.99999, Q:0.00001 - 99999.9, θ(DEG):-179.999° - 179.999° | |||
θ(RAD):-3.14159 - 3.14159, △%:-999.999% - 999.999%, DCR: 0.00001Ω - 99.9999MΩ | |||
清零 | 开路 短路 负载校准 | ||
列表扫描 | 10点设置 | ||
等效方式 | 串联 并联 | ||
量程方式 | 自动 保持 | ||
出发方式 | 内部 手动 外部 总线 | ||
数学运算 | 直读 △ABS △% | ||
比较器 | 10档分选,BIN1-BIN9、NG、AUX, 案计数功能,PASS、FAIL | ||
存储器 | 内部:40组仪器内置测试设定文件,USB存储器:设定文件、GIF图像、CSV数据文件 | ||

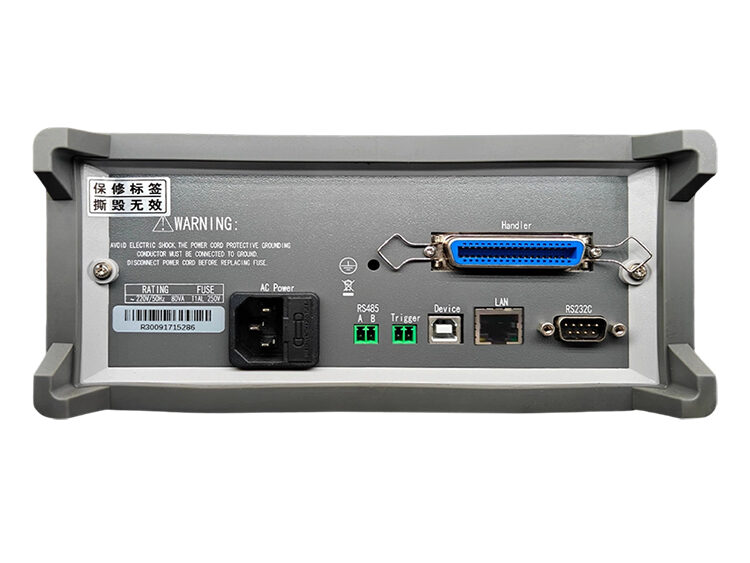

接口配置 | USB HOST、USB DEVICE、RS232C、RS485(选件)、GPIB(选件) HANDLER、LAN(选件) | ||

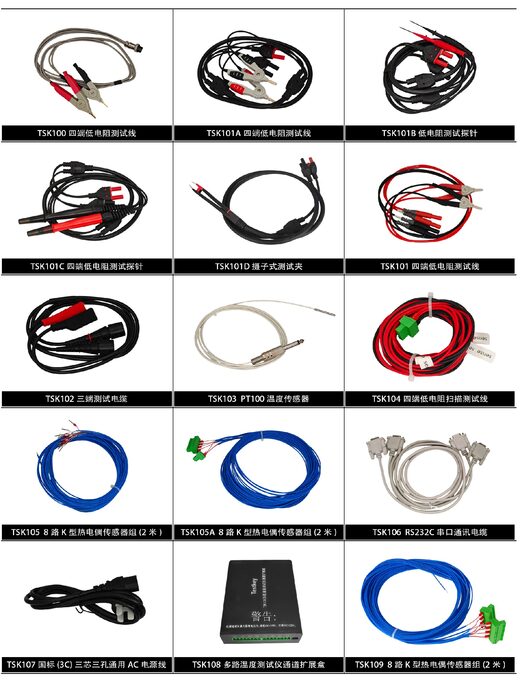

随机附件 | TSK107三芯电源线 TSK202A 开尔文测试盒 TSK203 测试夹具 TSK200 短路片 | ||
应用
无源元件：电感器、电容器、电阻器、磁芯、压电器件、变压器芯片和网络元件等的阻抗分析和参数评估
其他元件：继电器、电路板、电缆、开关、电池等的阻抗测量
❓ 常见问答 1 查看更多 →
LCR数字电桥 和 台式数字万用表除了在测量对象上有所差异，最核心的区别在于 数字万用表 主要进行“静态”的, 基础的测量，它把元件当成一个理想模型，倾向于测量“有没有”；而 LCR数字电桥 则专门进行 “动态”的, 精密的测量，它分析元件在交流信号下的真实复数特性，更倾向于测量“好不好”。数字万用表在测量时通常使用固定（且较低）的频率和电平进行测量，无法自定义；而 LCR电桥在测量时可以设置测试频率（如100Hz, 1kHz, 10kHz）, 测试信号电平, 偏置直流电压等，另外还可以测量如: 品质因数Q, 损耗因数D, 等效串并联电阻ESR, 阻抗Z 和 相位角θ 等表征被测物质量特性的参数。
