用途场景
规格参数
概览
特征
4.3寸24位真彩色液晶屏480×272分辨率
中英文可选操作界面
智能伸缩式的菜单，参数设置更简捷
软开关功能
最高采样速率约100次/秒
5½ 位高分辨率测量结果显示
最高电阻精度：0.01%，最小分辨率：0.1uΩ
测试范围最高到2GΩ
温度基本精度： 0.1℃
测试状态故障智能检测
R，LPR，T等多种测试功能组合
支持PT100和PT500两种温度传感器
低电压测试模式，有效保护被测件
温度转换功能(Δt)
温度补偿功能(TC)
失调电压补偿功能(OVC)
用户自校准功能(0 ADJ)
统计功能，提供CpK，Cp等统计量
截屏功能，数据记录和参数保存功能
提供mR+b测量修正功能
同时输出10档档比较结果（超限，合格以及讯响）
可通过USB HOST自动升级仪器操作软件
符合LXI C类标准
Handler接口用于实现联机操作
详情
产品型号 | TK2515 | TK2515+ | ||||||||||||
显示器 | 24位色；分辨率为480 X 272的RGB真彩色TFT LCD显示器 | |||||||||||||
读数位数 | 5½ 位 | |||||||||||||
测量范围 | 0.1μΩ—110MΩ | 0.1μΩ—2000MΩ | ||||||||||||
电阻量程 | 20mΩ | 200mΩ | 2Ω | 20Ω | 200Ω | 2kΩ | 20kΩ | 100kΩ | 1MΩ | 10MΩ | 100MΩ 仅TK2515 | 2000MΩ 仅TK2515+ | ||
1A | 100mA | 100mA | 10mA | 1mA | 100uA | 10uA | 1uA | 100nA | ≤1uA | |||||
测量基本准确度 | 0.01%（详细信息参考使用说明书） | |||||||||||||
电阻测量时间 | FAST：7ms；MED：22ms；SLOW1：102ms；SLOW2：402ms | |||||||||||||
温度测量时间 | 50 ± 10ms | |||||||||||||
测试端配置 | 四端 | |||||||||||||
低电压测量 | 开路电压：≤ 60mV 有效量程：2Ω, 20Ω, 200Ω, 2kΩ | |||||||||||||
热电势消除 | √ | |||||||||||||
统计功能 | 平均值、最大值、最小值、总标准偏差、采样标准偏差、工程能力指数（分散性Cp、偏向性CpK） | |||||||||||||
测量设置参数保存 | 30组 | |||||||||||||
温度测量 | 传感器：PT100，PT500, -10.0℃—299.9℃； 显示：-99.9℃—999.9℃ | |||||||||||||
其他功能 | 温度补偿功能，温度转换功能 | |||||||||||||
比较器 | 信号输出 | HI/IN/LO | ||||||||||||
讯响 | 鸣叫模式：OFF，IN，HI/LO | |||||||||||||
极限设置方式 | 10档，绝对值上/下限，百分比上下限+标称值 | |||||||||||||

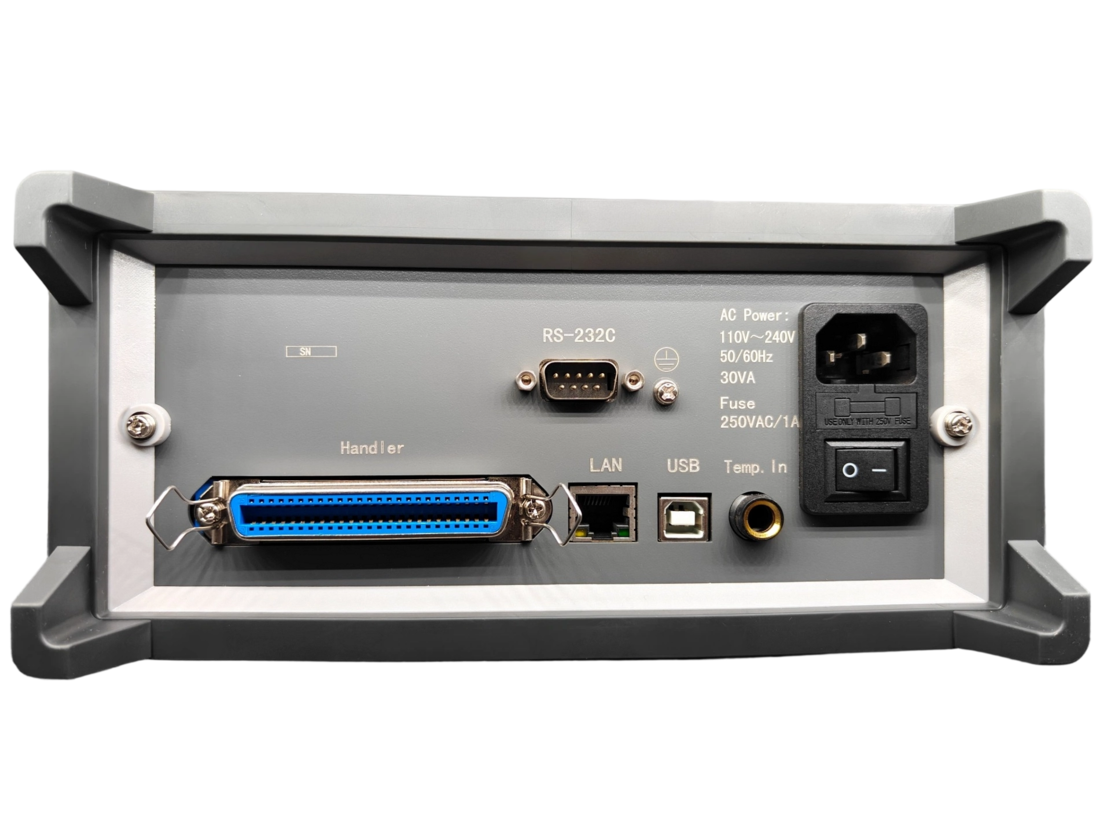

接口配置 | USB DEVICE、USB HOST、RS232、LAN、HANDLER、GPIB(选件) | |||||||||||||
附件 | TSK107电源线，TSK101A四端测试夹，TSK103 PT100热电阻 | |||||||||||||
应用
元器件测试：电阻，电感，变压器，电机，继电器，电路焊点，电容器铆接点
线缆、接插件测试：单股/多股电缆线，接插件，各种开关
材料测试：热敏材料(保险丝、阻式传感器)，金属箔等导电材料
新能源：电动车电池组连接桥，电芯连接电阻
