概览
特征
单机模式和扫描模式随意切换，实现一机两用
主机支持30通道扫描，外接模块可扩展至200通道
压接方式的扫描测试端，方便客户操作
4.3寸24位真彩色液晶屏，480×272分辨率
中英文可选操作界面
智能伸缩式的菜单，参数设置更简捷
软开关功能
最高采样速率约12ms/秒通道
最高电阻精度：0.05%，最小分辨率：1uΩ
温度基本精度： 0.2℃
R，LPR，T等多种测试功能组合
支持PT100和PT500两种温度传感器
低电压测试模式，有效保护被测件
温度补偿功能(TC)
失调电压补偿功能(OVC)
用户自校准功能(0 ADJ)
截屏功能，数据记录和参数保存功能
每个通道可独立设置分选边界以及Handler分选结果
可通过USB HOST升级仪器固件程序
Handler接口用于实现联机操作
支持内部100组参数文件
详情
产品型号 | TK2517-30 | TK2517-20 | TK2517-10 | TK2517-4 | |||||||
扫描通道数 | 30（可外接模块扩展至200通道） | 20 | 10 | 4 | |||||||
测试模式 | 单机模式，扫描模式 | ||||||||||
显示器 | 24位色；分辨率为480 X 272的RGB真彩色TFT LCD显示器 | ||||||||||
读数位数 | 4½ 位 | ||||||||||
测量范围 | 10μΩ—300KΩ | ||||||||||
电阻量程 | 20mΩ | 200mΩ | 2Ω | 20Ω | 200Ω | 2kΩ | 20kΩ | 300kΩ | |||
测试电流 | 1A | 1A | 100mA | 10mA | 1mA | 100uA | 100uA | 10uA | |||
测量基本准确度 | 0.1% | 0.05% | |||||||||
电阻测量时间 | FAST：12ms/通道；MED：27ms/通道；SLOW1：120ms/通道；SLOW2：244ms/通道 | ||||||||||
测试模式 | 单机模式，扫描模式 | ||||||||||
温度测量时间 | 30 ± 10ms | ||||||||||
测试端配置 | 四端 | ||||||||||
低电压测量 | 开路电压：≤ 40mV 有效量程：2Ω, 20Ω, 200Ω, 2kΩ | ||||||||||
热电势消除 | √ | ||||||||||
测量设置参数保存 | 30组 | ||||||||||
温度测量 | 传感器：PT100，PT500；测试范围-10.0℃—299.9℃；精度：±0.2℃；显示范围：-99.9℃—999.9℃ | ||||||||||
其他功能 | 温度补偿功能 | ||||||||||
比较器 | 模式 | 单机和30通道单独设置 | |||||||||
信号输出 | HI/IN/LO | ||||||||||
讯响模式 | OFF，IN，HI/LO | ||||||||||
极限设置方式 | 绝对值上/下限，百分比上下限+标称值 | ||||||||||

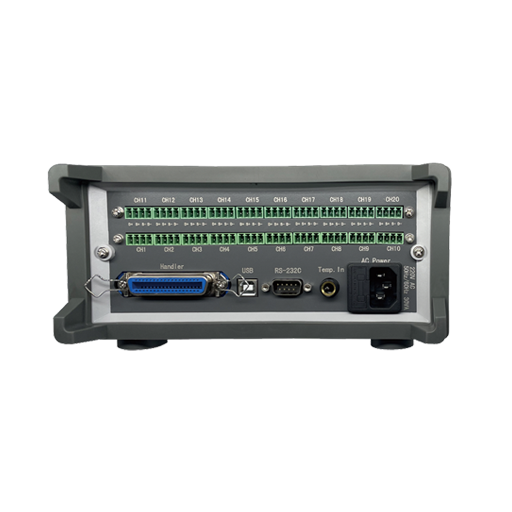

接口配置 | USB DEVICE、USB HOST、RS232、HANDLER | ||||||||||
附件 | TSK107 电源线，TSK101四端测试夹，TSK103 PT100热电阻，TSK104 四端测试线（不含夹子） | ||||||||||
应用
元器件测试
多绕组变压器、电机
线缆
多股电缆线
