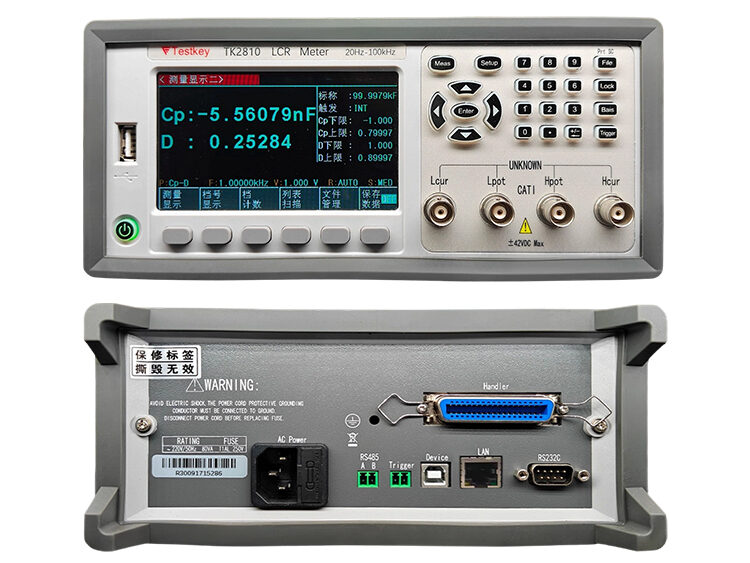

TK2810系列 LCR数字电桥

型号：TK2810

分类国货精品 > TestKey > LCR数字电桥摘要位色TFT显示器测试组仪器内置测试变压器芯片和网络元件分析阻抗分析电池测量阻抗测量

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

概览

TK2810系列

特征

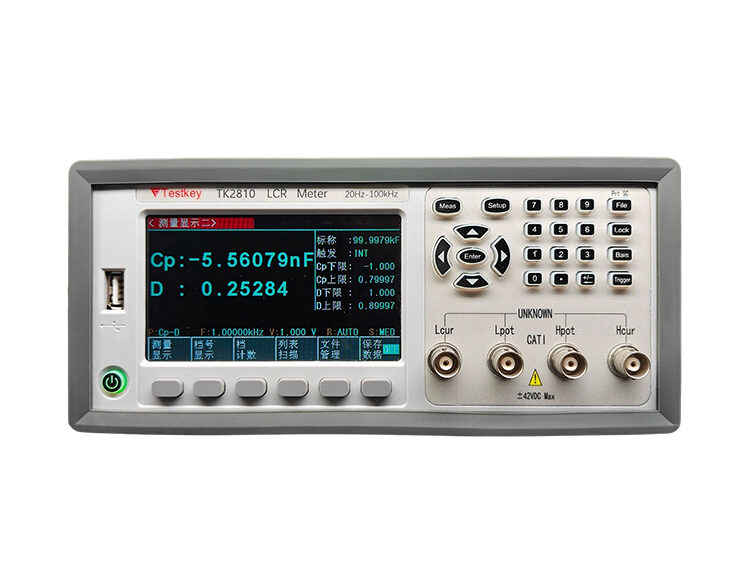

24 位色 4.3 英寸彩色液晶屏显示

2U 高度，小体积，高性能

基本准确度：0.1%

频率高达 100KHz，111 个频点

软开关启动

直流电阻 DCR 测量

速度最高可达到 19ms

10 档比较功能，上超，下超，合格以及讯响功能

截屏功能，数据记录和参数保存功能

可通过 USB HOST 自动升级仪器操作软件

HANDLER 接口用于实现联机操作

详情

产品型号	TK2810
显示器	4.3英寸480x272 24位色TFT显示器
测试频率	100Hz,120Hz,1KHz,10KHz
准确度	0.10%
测试速度	快速:约19ms;中速:83ms;慢速:333ms
AC信号电平	0.01Vrms,0.02Vrms,0.05Vrms,0.1Vrms,0.25Vrms,0.5Vrms,1Vrms
信号源输出阻抗	30Ω/100Ω
测试参数	L、C、R、\|Z\|、D、Q、θd、θr、Vm,Im,△%
显示范围	\|Z\|,R,X:0.00001Ω-99.9999MΩ,C:0.00001pF-9.99999F
	L:0.00001μH-99.9999kH,D:0.00001-9.99999,Q:0.00001-99999.9
	$ heta$ (DEG):-179.999°-179.999°, $ heta$ (RAD):-3.14159-3.14159,△%:-999.999%-999.999%
清零	开路短路负载校准
列表扫描	10点设置
等效方式	串联并联
显程方式	自动保持
出发方式	内部手动外部总线
数学运算	直读△ABS△%
比较器	10档分选,BIN1-BIN9、NG、AUX,档计数功能,PASS、FAIL
存储器	内部:40组仪器内置测试设定文件,USB存储器:设定文件、CSV数据文件

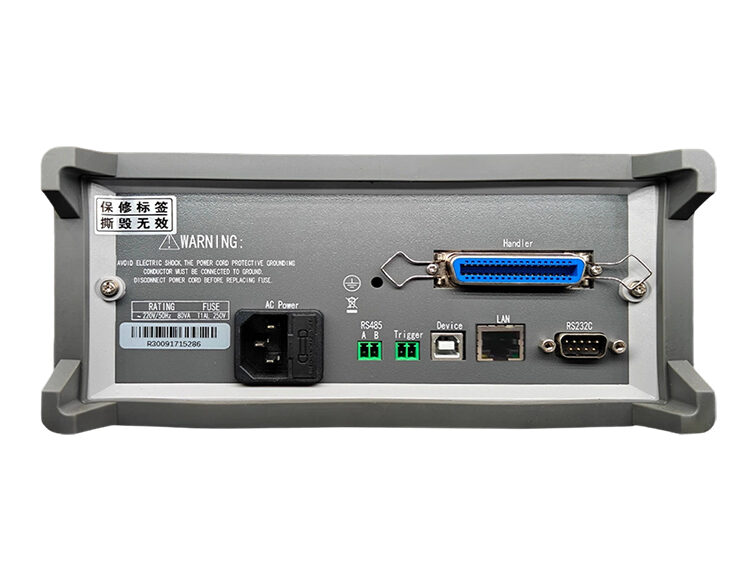

接口配置	USBHOST、USBDEVICE、RS232C、RS485(选件)、GPIB(选件)HANDLER
随机附件	TSK107三芯电源线TSK202开尔文测试夹

应用

无源元件：电感器、电容器、电阻器、磁芯、压电器件、变压器芯片和网络元件等的阻抗分析和参数评估

其他元件：继电器、电路板、电缆、开关、电池等的阻抗测量

❓ 常见问答 1 查看更多 →

问：LCR数字电桥和台式数字万用表的区别在哪？

答：

LCR数字电桥和台式数字万用表除了在测量对象上有所差异，最核心的区别在于数字万用表主要进行“静态”的, 基础的测量，它把元件当成一个理想模型，倾向于测量“有没有”；而 LCR数字电桥则专门进行 “动态”的, 精密的测量，它分析元件在交流信号下的真实复数特性，更倾向于测量“好不好”。数字万用表在测量时通常使用固定（且较低）的频率和电平进行测量，无法自定义；而 LCR电桥在测量时可以设置测试频率（如100Hz, 1kHz, 10kHz）, 测试信号电平, 偏置直流电压等，另外还可以测量如: 品质因数Q, 损耗因数D, 等效串并联电阻ESR, 阻抗Z 和相位角θ 等表征被测物质量特性的参数。
