一、概述

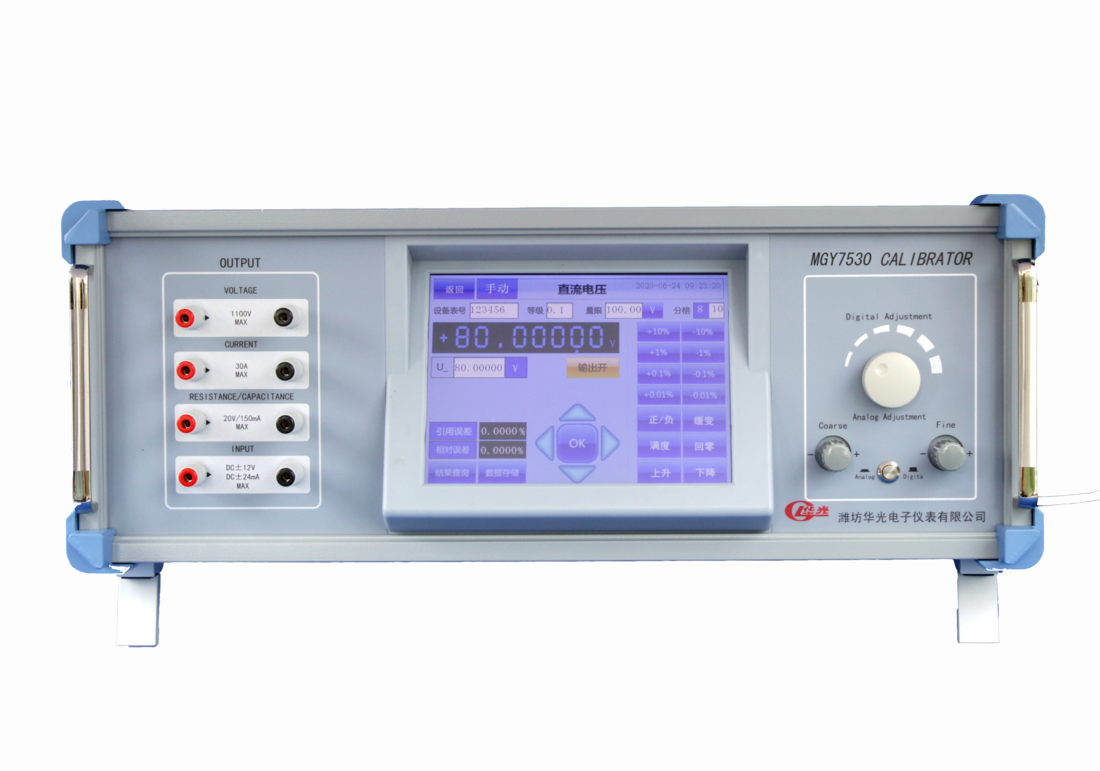

MGY7530是一款多量程、宽范围、高准确度的多功能标准源，对标进口多功能校准器，采用模块化设计，技术指标先进，整机稳定可靠，可扩展性强。该仪器可输出高准确度的直流电压/电流、交流电压/电流、直流功率以及带功率因素控制的交流功率，同时具有电阻模拟等功能，可以直接校准指针万用表、数字多用表、钳形表、电压表、电流表、电阻表、电压电流传感器等单参数仪器；直接校准功率表、功率分析仪等各类复合多参数多功能仪器仪表，具有广泛的使用场景。
该仪器完全符合JJG 124-2005 《电流表、电压表、功率表及电阻表检定规程》、JJF 1587-2016《数字多用表校准规范》、JJF 1284-2011 《交直流电表校验仪校准规范》、GB/T 15637-2012《数字多用表校准仪通用规范》、GB/T15481-2000 《检测和校准实验室能力的通用要求》、JJF 1059.1-2012《测量不确定度表示与评定》的相关要求，可广泛应用于工矿企业、航空航天、军工、科研院所、铁路、电力、部队、学校等单位的质检、计量、教研及仪表维修工作等。
二、主要功能及特点
2.1仪器主要功能
本仪器可校验的仪表如下：指示仪表，数字多用表，交流电压表，交流电流表，单相交流功率表，直流电压表、直流电流表、直流功率表，电阻表、钳形表、电压电流传感器、多参数多功能仪器仪表等。
2.2 仪器特点及优势
1）直流电压输出范围：0V~±1100V；交流电压输出范围：1mV~±1100V（10Hz~500kHz）。
2）直流电流输出范围：0A~±22A；交流电流输出范围：20μA~22A（10Hz~30kHz）。
3）模拟电阻输出范围：0Ω~1100MΩ，连续可调。
4）负载能力强，在满负荷条件下确保量值稳定准确，可覆盖模拟表的检定。
5）输出具有完善的软硬件保护功能，提高设备长期使用的可靠性。
6）配备大尺寸彩屏，量值显示直观，操作十分便捷。
7）可选配50T的线圈，校准量程为1000A的交直流钳形表。
8）与八位半数字多用表、交流测量标准、功率标准表、精密分流器等配合使用，可校准更高级别的测量仪表。
9）直流输出时可改变输出正负极性；校准指针式仪表时设置有缓变模式。
10）配有IEEE488/RS232接口，既可用计算机控制，又可脱离计算机独立工作，也支持通过专用计量软件连接打印机打印检测报告。
三、主要技术指标
注：以下指标测试环境温度均为20℃±2℃。
3.1直流电压技术指标
|
量程 |
分辨力 (uV） |
90天绝对不确定度tcal±5℃ ±（ppm输出+uV） |
1年绝对不确定度tcal±5℃ ±（ppm输出+uV） |
纹波 系数 |
最大负荷 |
|
0~329.9999mV |
0.1 |
15+1 |
20+1 |
＜0.05% |
65Ω |
|
0~3.299999V |
1 |
9+2 |
11+2 |
10mA |
|
|
0~32.99999V |
10 |
10+20 |
12+20 |
||
|
30~329.9999V |
100 |
15+150 |
18+150 |
5mA |
|
|
100~1020.000V |
1000 |
15+1500 |
18+1500 |
3.2直流电流技术指标
|
量程 |
分辨力 |
90天绝对不确定度tcal±5℃ ±（ppm输出+uA) |
1年绝对不确定度tcal±5℃ ±（ppm输出+uA) |
顺从电压 |
最大负荷 |
|
0~329.999μA |
1nA |
120+0.02 |
150+0.02 |
10 |
400mH |
|
0~3.29999 mA |
10nA |
80+0.05 |
100+0.05 |
||
|
0~32.9999 mA |
100nA |
80+0.25 |
100+0.25 |
7 |
|
|
0~329.999 mA |
1uA |
80+2.5 |
100+2.5 |
||
|
0~1.09999A |
10uA |
160+40 |
200+40 |
6 |
|
|
1.1~3.29999A |
10uA |
300+40 |
380+40 |
||
|
0~10.9999A |
100uA |
380+500 |
500+500 |
4 |
|
|
11~22A |
100uA |
800+750 |
1000+750 |
3.3直流电阻技术指标
|
量程 |
90天准确度 ±（ppm输出+Ω） |
年准确度 ±（ppm输出+Ω） |
分辨率 Ω |
允许电流 |
|
0 ~10.9999Ω |
35+0.01 |
40+0.01 |
0.0001 |
1mA ~125mA |
|
11 ~32.9999Ω |
25+0.015 |
30+0.015 |
0.0001 |
1mA ~125mA |
|
33 ~109.9999Ω |
22+0.015 |
28+0.015 |
0.0001 |
1mA ~70mA |
|
110 ~329.9999Ω |
22+0.02 |
28+0.02 |
0.0001 |
1mA ~40mA |
|
330 ~1.099999kΩ |
22+0.02 |
28+0.02 |
0.001 |
1mA ~18mA |
|
1.1 ~3.299999kΩ |
22+0.2 |
28+0.2 |
0.001 |
0.1mA ~5mA |
|
3.3 ~10.99999kΩ |
22+0.1 |
28+0.1 |
0.01 |
0.1mA ~1.8mA |
|
11 ~32.99999kΩ |
22+1 |
28+1.0 |
0.01 |
10μA~0.5mA |
|
33 ~109.9999kΩ |
22+1 |
28+1.0 |
0.1 |
10μA~0.18mA |
|
110 ~329.9999kΩ |
25+10 |
32+10 |
0.1 |
1μA~50μA |
|
0.33 ~1.099999MΩ |
25+10 |
32+10 |
1 |
1μA~18μA |
|
1.1 ~3.299999MΩ |
40+150 |
60+150 |
1 |
0.25μA ~5μA |
|
3.3 ~10.99999MΩ |
110+250 |
130+250 |
10 |
0.25μA ~1.8μA |
|
11 ~32.99999MΩ |
200+2500 |
250+2500 |
10 |
25nA ~500nA |
|
33 ~109.9999MΩ |
400+3000 |
500+3000 |
100 |
25nA ~180nA |
|
110 ~329.9999MΩ |
2400+100000 |
3000+100000 |
100 |
2.5nA ~50nA |
|
330 ~1100MΩ |
12000+500000 |
15000+500000 |
1000 |
1nA ~13nA |
3.4交流电压（正弦波）技术指标
|
量程 |
频率 （Hz） |
90天准确度 ±(ppm输出+μV) |
年准确度 ±(ppm输出+μV) |
分辨力 |
最大负荷 |
|
1.0mV ~32.999mV |
10Hz ~45Hz |
600+6 |
800+6 |
1μV |
65Ω |
|
45Hz ~10kHz |
120+6 |
150+6 |
|||
|
10kHz~20kHz |
160+6 |
200+6 |
|||
|
20kHz~50kHz |
800+6 |
1000+6 |
|||
|
50kHz~100kHz |
3000+12 |
3500+12 |
|||
|
100kHz~500kHz |
6000+50 |
8000+50 |
|||
|
33mV~ 329.999mV |
10Hz ~45Hz |
250+8 |
300+8 |
1μV |
65Ω |
|
45Hz ~10kHz |
140+8 |
145+8 |
|||
|
10kHz~20kHz |
150+8 |
160+8 |
|||
|
20kHz~50kHz |
300+8 |
350+8 |
|||
|
50kHz ~100kHz |
600+32 |
800+32 |
|||
|
100kHz~500kHz |
1600+70 |
2000+70 |
|||
|
0.33V~ 3.29999V |
10Hz~45Hz |
250+50 |
300+50 |
10μV |
10mA |
|
45Hz~10kHz |
140+60 |
150+60 |
|||
|
10kHz~20kHz |
160+50 |
190+60 |
|||
|
20kHz~50kHz |
250+50 |
300+50 |
|||
|
50kHz~100kHz |
550+125 |
700+125 |
|||
|
100kHz~500kHz |
2000+600 |
2400+600 |
|||
|
3.3V~ 32.9999V |
10Hz~45Hz |
250+650 |
300+650 |
100μV |
10mA |
|
45Hz~10kHz |
125+600 |
150+600 |
|||
|
10kHz~20kHz |
220+600 |
240+600 |
|||
|
20kHz~50kHz |
300+600 |
350+600 |
|||
|
50kHz~100kHz |
750+1600 |
550+15000 |
|||
|
33V~ 329.999V |
45Hz~1kHz |
150+2000 |
190+2000 |
1mV |
5mA~10mA |
|
1kHz~10kHz |
160+6000 |
200+5000 |
|||
|
10kHz~20kHz |
220+6000 |
250+6000 |
|||
|
20kHz~50kHz |
240+6000 |
300+6000 |
|||
|
50kHz~100kHz |
1600+50000 |
2000+50000 |
|||
|
330V~ 1000V |
45Hz~1kHz |
250+10000 |
300+10000 |
10mV |
5mA~10mA |
|
1kHz~5kHz |
200+10000 |
250+10000 |
|||
|
5kHz~10kHz |
250+10000 |
300+10000 |
3.5交流电流（正弦波）技术指标
|
量程 |
频率 （Hz） |
90天准确度 ±(%输出+μA) |
年准确度 ±(%输出+μA) |
分辨力 |
最大顺从电压（rms） |
最大感 性负荷 (μH) |
|
29.00μA~ 329.99μA |
10Hz~20Hz |
0.16+0.1 |
0.2+0.2 |
10nA |
7V |
200 |
|
20Hz~45Hz |
0.12+0.1 |
0.15+0.2 |
||||
|
45Hz~1kHz |
0.1+0.1 |
0.125+0.2 |
||||
|
1kHz~5kHz |
0.25+0.15 |
0.3+0.15 |
||||
|
5kHz~10kHz |
0.6+0.2 |
0.8+0.2 |
||||
|
10kHz~30kHz |
1.2+0.4 |
1.6+0.4 |
||||
|
0.33mA~ 3.2999mA |
10Hz~20Hz |
0.16+0.15 |
0.2+0.15 |
10nA |
7V |
200 |
|
20Hz~45Hz |
0.1+0.15 |
0.125+0.15 |
||||
|
45Hz~1kHz |
0.08+0.15 |
0.1+0.15 |
||||
|
1kHz~5kHz |
0.16+0.2 |
0.2+0.2 |
||||
|
5kHz~10kHz |
0.4+0.3 |
0.5+0.3 |
||||
|
10kHz~30kHz |
0.8+0.6 |
1.0+0.6 |
||||
|
3.3mA~ 32.999mA |
10Hz~20Hz |
0.15+2 |
0.18+2 |
100nA |
7V |
50 |
|
20Hz~45Hz |
0.075+2 |
0.09+2 |
||||
|
45Hz~1kHz |
0.035+2 |
0.04+2 |
||||
|
1kHz~5kHz |
0.065+2 |
0.08+2 |
||||
|
5kHz~10kHz |
0.16+3 |
0.2+3 |
||||
|
10kHz~30kHz |
00.32+4 |
0.4+4 |
||||
|
33mA~ 329.999mA |
10Hz~20Hz |
0.15+20 |
0.18+20 |
1μA |
5V |
50 |
|
20Hz~45Hz |
0.075+20 |
0.09+20 |
||||
|
45Hz~1kHz |
0.035+20 |
0.04+20 |
||||
|
1kHz~5kHz |
0.08+50 |
0.1+50 |
||||
|
5kHz~10kHz |
0.16+100 |
0.2+100 |
||||
|
10kHz~30kHz |
0.32+200 |
0.4+200 |
||||
|
0.33A~ 1.09999A |
10Hz~45Hz |
0.15+100 |
0.18+100 |
10μA |
5V |
2.5 |
|
45Hz~1kHz |
0.036+100 |
0.05+100 |
||||
|
1kHz~5kHz |
0.5+1000 |
0.6+1000 |
||||
|
5kHz~10kHz |
2.0+5000 |
2.5+5000 |
||||
|
1.1A~ 2.99999A |
10Hz ~45Hz |
0.15+100 |
0.18+100 |
10μA |
4V |
2.5 |
|
45Hz ~1kHz |
0.05+100 |
0.06+100 |
||||
|
1kHz ~5kHz |
0.5+1000 |
0.6+1000 |
||||
|
5kHz ~10kHz |
2.0+5000 |
2.5+5000 |
||||
|
3A~ 10.9999A |
45Hz ~100Hz |
0.05+2000 |
0.04+1000 |
100μA |
3V |
1 |
|
100Hz ~1kHz |
0.08+2000 |
0.10+2000 |
||||
|
1kHz ~5kHz |
2.5+2000 |
3.0+2000 |
||||
|
11~20A |
45Hz ~100Hz |
0.1+5000 |
0.12+5000 |
100μA |
3V |
1 |
|
100Hz ~1kHz |
00.13+5000 |
0.15+5000 |
||||
|
1kHz ~5kHz |
2.5+5000 |
3.0+5000 |
3.6相位技术指标
|
量程 |
频率 |
分辨力 |
1年不确定度tcal±5°C |
|
0±180.00° |
10Hz~65Hz |
0.02° |
＜0.10° |
|
65Hz~500Hz |
0.1° |
＜0.25° |
|
|
500Hz~1kHz |
0.2° |
＜0.5° |
|
|
1kHz~5kHz |
1° |
＜2.5° |
|
|
5kHz~10kHz |
2° |
＜5° |
|
|
10kHz~30kHz |
3° |
＜10° |
3.7频率技术指标
|
频率 正弦波 |
频率 |
分辨力 |
1年不确定度tcal±5°C |
|
0.01Hz~119.99Hz |
0.01Hz |
20ppm+5uHz |
|
|
120Hz~1199.9Hz |
0.1Hz |
||
|
1.200kHz~11.999kHz |
1Hz |
||
|
12.00kHZ~119.99kHz |
10Hz |
||
|
120.0kHZ~1199.9kHz |
100Hz |
||
|
1.200MHZ~2.000MHz |
1kHz |
3.8直流功率技术指标
|
|
电压量程 |
电流量程 |
||
|
0.33~329.999mA |
0.33~3.29999A |
0.33~22A |
||
|
绝对不确定度tcal±5°C，±（%功率输出） |
||||
|
90天 |
33mV~1020V |
0.021 |
0.019 |
0.06 |
|
一年 |
33mV~1020V |
0.023 |
0.022 |
0.07 |
3.9交流功率（45-65Hz）技术指标
|
|
电压量程 |
电流量程 |
|||
|
3.3~8.999mA |
9~32.999mA |
33~89.99mA |
90~329.99mA |
||
|
绝对不确定度tcal±5°C，±（%功率输出） |
|||||
|
90天 |
33mV~329.999V |
0.13 |
0.09 |
0.13 |
0.09 |
|
330mV~1020V |
0.11 |
0.07 |
0.11 |
0.07 |
|
|
一年 |
33mV~329.999V |
0.14 |
0.1 |
0.14 |
0.1 |
|
330mV~1020V |
0.12 |
0.08 |
0.12 |
0.08 |
|
|
|
电压量程 |
电流量程 |
|||
|
0.33~0.8999A |
0.9~3.2999A |
3.3~4.999A |
5~22A |
||
|
绝对不确定度tcal±5°C，±（%功率输出） |
|||||
|
90天 |
33mV~329.999V |
0.12 |
0.1 |
0.12 |
0.10 |
|
330mV~1020V |
0.10 |
0.08 |
0.11 |
0.09 |
|
|
一年 |
33mV~329.999V |
0.13 |
0.11 |
0.13 |
0.11 |
|
330mV~1020V |
0.11 |
0.09 |
0.12 |
0.10 |
|
