一、概述

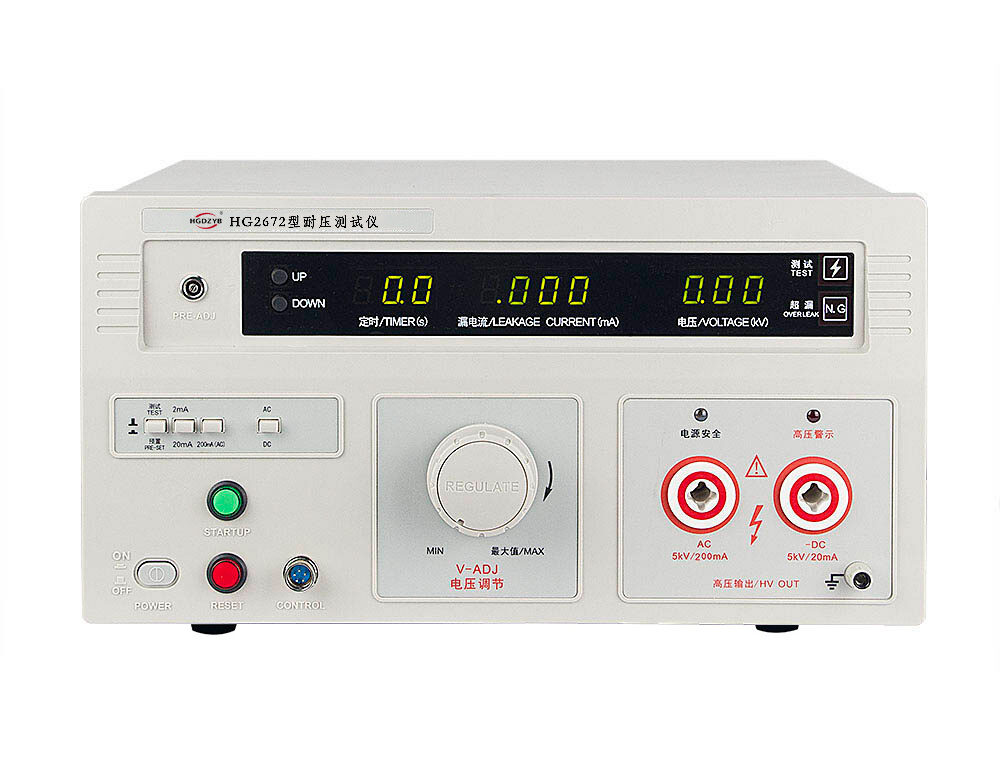

HG2672耐压测试仪为基本型耐压测试仪,具有优良的性价比;输出电压通过调压器调节输出,具有高可靠性、高耐用性的特点。采用高亮度的LED数码管显示测试时间、电压、电流、能实时显示击穿电流和电压值；报警电流值可连续任意预置；测试时间采用三位数码管显示，时间的最小分辨率为0.1s，时间预置范围为 0.0s～999s。配备PLC所需的信号输入、输出接口，可方便地与 PLC组成综合测试系统。能够快速、准确地测量电子元器件、家用电器、绝缘材料、仪器仪表、照明电器、电动电热器具的耐压强度。
本测试仪符合如下标准：
- 家用电器类标准( IEC6035 、GB4706.1-2001 ）、GB4706.1-1998 )；
- 灯具类标准（ IEC60598-1-1999 、GB7000.1-2000) ；
- 信息类标准（ GB8898-2001、GB12113.GB4943-2001 、IEC60065 、IEC60950 ）；
- 医用类标准（ IEC601 -1-1998、GB4706 .1-1998、GB4793.1-2007 )等等。
二、主要应用领域及特点
2.1仪器应用领域
元器件：二极管、三极管、高压硅堆、各种电子变压器、接插件、高压电器
家用电器：电视机、电冰箱、空调、洗衣机、除湿机、电热毯、充电器等
绝缘材料：热缩套管、电容器薄膜、高压套管、绝缘纸、绝缘鞋、绝缘橡胶手套、PCB线路板等
仪器仪表：示波器、信号发生器、直流电源、开关电源等各类整机
照明电器：镇流器、道路灯、舞台灯、手提灯等各种灯具
电动电热器具：电钻、shou枪钻、气割机、打磨机、研磨机、电焊机等
电线电缆：高压线、关缆、电缆、硅橡胶电缆等
2.2 仪器特点及优势
- 交直流5kV通用型耐压测试仪
- 输出电压通过调压器调节输出,具有高可靠性、高耐用性的特点
- 采用高亮度的LED数码管显示测试时间、电压、电流、能实时显示击穿电流值和电压值
- 报警电流值可连续任意预置
- 测试时间采用三位数码管显示
- 配备PLC所需的信号输入、输出接口，可方便地与PLC组成综合测试系
三、主要技术指标
注：以下指标测试环境温度均为20℃±2℃。
3.1 ACW
- 输出电压范围:(0.00 ～5.00）kV;
- 最大输出功率:1000VA（5.0kV/200mA);
- 最大额定电流:200mA;
- 电流档位:2mA、20mA、200mA;
- 输出波形:正弦波;
- 输出波形失真度:≤5%（空载或纯电阻负载）
- 测试时间:0.0s～999s 0.0=连续测试
3.2 DCW
- 输出电压范围:(0.00 ～5.00）kV;
- 最大输出功率:100VA(5.0KV/20mA);
- 最大额定电流:20mA;
- 电流档位:2mA、20mA、;
- 纹波系数:≤5%;
- 测试时间:0.0s～999s 0.0=连续测试。
3.3 电压表
- 范围:(0.00 ～5.00）kV;
- 精度:±（5%+3个字）；
- 分辨率:10V;
- 显示数值：均方根值。
3.4 电流表
- 测量范围：AC 量程一:0.100mA ～2mA；量程二:2mA～20mA；量程三:20mA～200mA；
DC量程一:0.100mA ～2mA;量程二:2mA～20mA;
- 分辨率：2mA档：1uA ，20mA 档：10uA,100mA(200mA)档:0.1mA；
- 测量精度：±（5%+3个字）量程范围内。
3.5 计时器
- 范围:0.0s～999s；
- 精度:±（1%+50ms）；
- 最小分辨率:0.1s
3.6 其它指标
- 本仪器工作条件： 环境温度0-40℃;相对湿度不大于75%;
- PLC接口：选配;
- 远控接口：有;
- 外型尺寸 ：440*380*190mm;
- 重
- 量
- 重
- 量
- 重
- 量
5)重量：24.6kg;
6) 电源：AC 220V±10%,50Hz±2Hz
