一、用途、特点

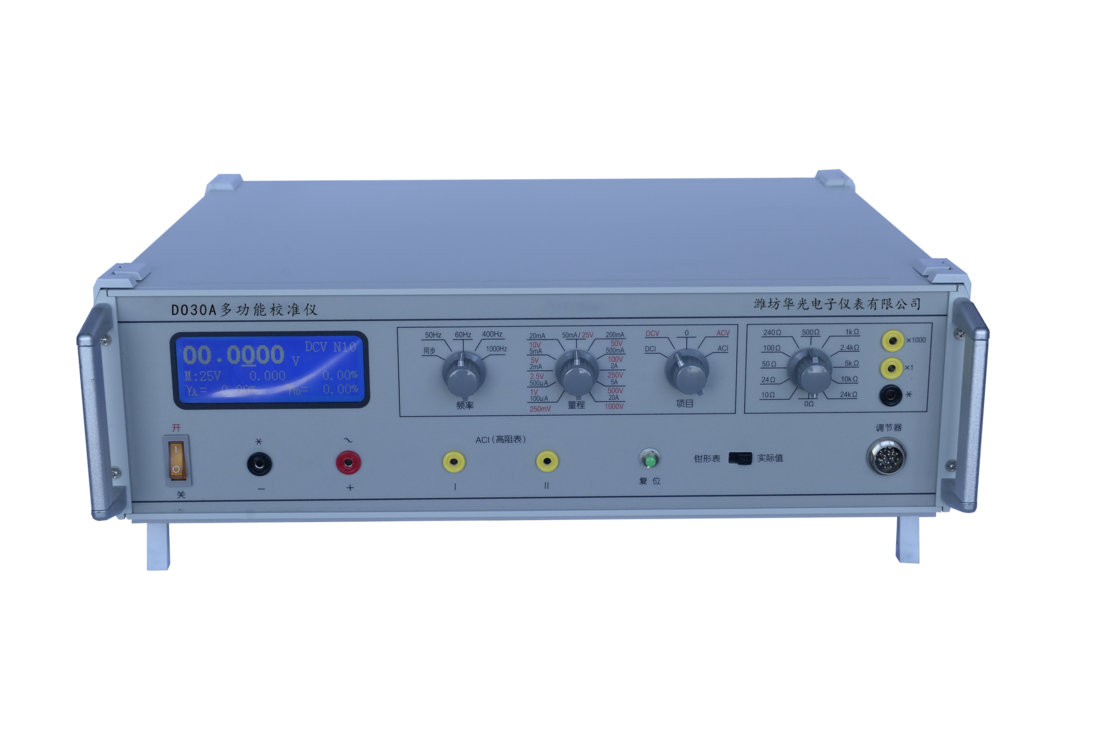

多功能校准仪（以下简称校准仪）是具有五位半LCD液晶屏数字显示输出值，并可同屏显示被检表误差、误差修正值、输出量百分比、被检表满度值、步进值、频率等参数的交直流电压、电流校准源。另设有22档标准电阻器组，方便校准万用表电阻档。备有RS232接口实现数据自动处理功能。
校准仪采用先进的稳幅、功放、保护新技术，使其稳定性好、精度高、量程宽、分档细、安全可靠；幅值调节选择数字键式控制和编码器调节组合，使其控制灵活，反应迅速，实现定值输出和连续调节的不同需求，使用更加方便快捷。适用于检定、校验四位半数字三用表、各种0.2级以下电流、电压表头及相应精度等级的多用表。亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.2级以上电流、电压表。广泛应用于工矿企业、科研院所、铁路、电力等单位的质检、计量及仪表维修等。
二、主要功能
2.1 5位半LCD数字显示输出量，同屏显示档位、量程、被检表示值误差rA和引用误差rm、误差修正值、输出量百分比、被检表满度值、频率、步进值，按实际值和百分比两种方式同时显示输出量，即时读出被检仪表的误差，省时省力。
2.2 采用调节器键盘控制输出量的增减。调节器上有键盘和编码器两种配置，光标初始位置在最后一位，按左右箭头可移动至除第一位数字外的各位数下方。编码器依光标位置增减数值。键盘控制量分为100%/N、10%/N、1%/N、0. 1%/N、0.01%/N（N为4、5、6、10、15）。
2.3交、直流电压输出范围:0～75mV～100mV～125mV～150mV～200mV～250mV～2.5V～5V～10V～25V～50V～100V～250V～500V～1000V,电压最大输出1100V。
2.4交、直流电流输出范围:0～50uA～60uA～75uA～90uA～100uA～500uA～2mA～5mA～20mA～50mA～200mA～500mA～2A～5A～20A,电流最大输出22A。
2.5 除仪器标注的量程外，还可以通过调节器上的满度键进行量程扩展，如250 mV档可扩展为75 mV、100 mV、125 mV、150 mV、200 mV、250mV、300mV具体扩展量程见表2。最大限度满足被检表各种量程检测的需求。
2.6 为满足各类被检表的不同需要，校准仪设有主要输出端子两只，分别为公共端（黑色接线柱）和交直流输出端（红色接线柱）；黑色接线柱与红色接线柱之间是交、直流电压和电流输出端；辅助输出插孔：两只（黄色插孔：标号Ⅰ、Ⅱ）。黑色接线柱与黄色插孔Ⅰ之间是测试10A以内高内阻电流表的输出端。黑色接线柱与黄色插孔Ⅱ之间是测试1A以内高内阻电流表的输出端。
2.7 供选择的交流频率为五种：同步、50Hz、60Hz(59.7HZ)、400Hz、1000Hz（用晶振保证频率的稳定性）。50Hz输出可以选择市电同步，以减小被检表的拍频影响。
2.8 输出超载能自动保护，手动复位。（当仪表超载或在未接计算机时按确认键屏幕显示“Send to PC”时，按复位键仪器恢复正常。）
2.9 标准电阻选择
根据需要的电阻值，选择不同的档位。从黑插孔和黄“×1”插孔可以输出10Ω～24kΩ共11种标准电阻，从黑插孔和黄“×1000”插孔可以输出10kΩ～24MΩ共11种标准电阻。
2.10 钳形表测量：配用本厂标准线圈，可测量0～1000A电流，转换误差±0.8%。（拨动前面板右下方的钳形表/实际值选择开关，置于钳形表一侧即可实现钳形表测试值显示）
2.11除仪器本身具有的功能外，还可以通过RS232接口连接计算机，选用本公司专用计量软件进行数据处理，联机打印测试数据。
三、技术参数
3.1 稳定性：
DC 1V ﹤满量程的0.01%/5分钟
作精密测量时仪器需预热两小时。
3.2 交流失真度： ﹤0.5%
3.3 直流纹波系数：﹤0.5%（额定输出时）
3.4 输出频率及误差范围： 同步、50Hz、60 Hz(59.7Hz)、400 Hz、1000Hz <1%(或市电同步)
3.5 输出电压、电流以及标准电阻的范围及准确度（23℃±2℃，输出值大于10%量程）如表1：
表1
输出项目 | 输出范围 | 额定输出 | 最大输出 | 准确度 |
交、直 流电压 | 0～75mV～100mV～125mV～150mV～200mV～250mV | 10mA | 30mA | DC： ±（读数的0.03% +满量程的0.02%） AC（50Hz60Hz）： ±（读数的0.05% +满量程的0.03%） 交流电压100mV、交流电流2mA以下不考核精度 400Hz、1000Hz 附加误差: ±0.05%读数 电压附加误差： ±0.02mV |
0～2.5V | 20mA | 60mA | ||
0～5V～10V～25V | 40mA | 100mA | ||
0～250V～500V | 20mA | 60mA | ||
0～1000V | 10mA | 30mA | ||
交、直 流电流 | 0～50uA～60uA～75uA～90uA～100uA～500uA～2mA～5mA～20mA～50mA | DC：3V AC：36V | ||
0～200mA～500mA | DC：3V AC：12V | |||
0～2A～5A～22A | 2V | 3V | ||
标 准 电 阻 | 10、24、50、100、240、 500（Ω）1、2.4、5、10、24（kΩ） 另加×1000、×1倍率档位（即10kΩ～24MΩ） | 0.25W | ±(0.2%+20mΩ) | |
注： （1）工作环境温度超过23℃±2℃，每变化10℃，附加误差小于该量程基本误差 (2) 20A 1000Hz误差为±（读数值的0.15%+满量程的0.05%） | ||||
电源功耗：交流电源电压220V±10%，频率50Hz±1Hz；功耗150VA。 工作环境：工作环境的温度5℃～35℃，相对湿度﹤80% 工作时间： 连续 外形尺寸：宽×高×深 480×135×420（mm） 重量 ：约16kg | ||||
被检表量程设置 表2
档位 | 被检表量程（满度）设置 | |
电 压 | 250mV | 75mV、100mV、125mV、150mV、200mV、250mV |
1V | 0.3V 、0.5V 、 0.75V、 0.8V、 0.9V、 1V | |
2.5V | 1.25V、 1.5V、 2V、 2.5V | |
5V | 3V、4V、 4.5V、 5V、 | |
10V | 6V、7.5V、 8V、 9V、 10V | |
25V | 12.5V、 15V、 20V、 22.5V、 25V | |
50V | 30V、40V、 45V、 50V | |
100V | 60V、75V、 80V、 90V、 100V | |
250V | 125V、150V、 200V、 225V、 250V | |
500V | 300V、400V、450V、 500V | |
1000V | 600V、750V、800V、 900V、1000V | |
电 流 | 100uA | 50uA、60uA、75uA、90uA、100uA |
500uA | 150uA、200uA、250uA、300uA、400uA、450uA、500uA | |
2mA | 1mA、1.2mA、1.5mA、2mA | |
5mA | 2.5mA、3mA、4mA、4.5mA、5mA | |
20mA | 6mA、10mA、12mA、15mA、20mA | |
50mA | 25mA、30mA、40mA、45mA、50mA | |
200mA | 60mA、100mA、120mA、150mA、200mA | |
500mA | 250mA、300mA、400mA、450mA、500mA | |
2A | 0.6A、1A、1.2A、1.5A、2A | |
5A | 2.5A、3A、4A、4.5A、5A | |
20A | 6A、10A、12A、15A、20A | |
