一、 概述

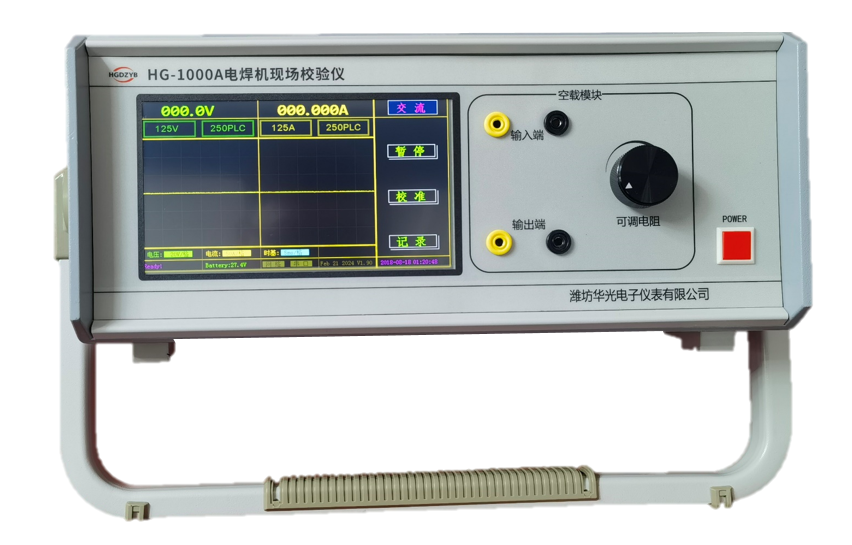

HG-1000A型电焊机现场校验仪（以下简称校验仪）是依据检定规程JJG124－2005《电流表、电压表、功率表和电阻表检定规程》、JJG（军工）69-2015《直流标准电流源检定规程》、JJG（军工）70-2015《交流标准电流源检定规程》、JJF 1985-2022《直流电焊机焊接电源校准规范》的要求而设计的校准设备。
主要用来校验各种用电焊机（如交流手工弧焊机、氩弧焊机、二氧化碳保护焊机、直流焊机、埋弧焊机、点焊机等）的电压、电流表头及输出的准确性，同时可对蓄电池充放电测试仪、大电流发生器等直流电流输出示值进行现场校准。
一般电焊机在大电流状态下工作，电压或电流表头拆装复杂，而电焊机指示仪表准确度会直接影响到焊接质量，我公司针对电焊机的这一特点设计的校准仪，可现场测量交直流电流1000A（电流大小可根据用户要求定制），交直流电压1000V，同时可精准显示电焊机输出电压电流的波形。无需对电焊机仪表进行拆装，准确度高，稳定性好，使用安全方便，是电焊机的理想校准设备。
二、 技术特点
2.1 校验仪是一款六位半显示，高稳定性、安全，可靠的现场测量仪表，人机交互界面采用LCD彩色触屏显示，可同屏显示交直流电流、电压、波形等参数，显示内容清晰简洁，操作简单。
2.2 校验仪配备了空载电压测试模块，便于校验空载电压。
2.3 校验仪的测量范围宽，采用了国外进口的传感器，大电流时仪器的热稳定性好、可靠性高。
2.4 校验仪采用了多种软、硬件抗干扰措施及数字补偿技术，使仪器在使用时，不受现场恶劣环境的影响。
2.5 校验仪可对电焊机上的电压表、电流表以及电压电流输出波形进行在线现场校准，重量轻，携带方便。
2.6 校验仪自带2G存储空间，同时，具有USB接口，可U盘读取设备保存数据。
2.7 旋转式接触插口，接线不易脱落。
三、技术指标
3.1 交、直流电流测量范围：0～1000A，,测量精度：±（读数值的0.07%+满量程的0.03%）
交、直流电压测量范围：0～1000V，测量精度：±（读数值的0.07%+满量程的0.03%）
3.2 可显示交流电压和电流波形与直流电压和电流趋势图，测量频率能够达到100kHz
3.3 自供电，内部设24V锂电池组，容量5AH，能持续工作8小时以上
3.4 环境温度：-25℃~ 50℃，相对湿度：≤85%
3.5 具有 USB 接口，可读取设备保存数据，可以查询历史记录，支持测量数据和日期的导出。
3.6 具有数据校准功能。
3.7 防护等级:IP54
3.8 重 量：5Kg
3.9 尺 寸：30cm*33cm*20cm
