一、概述

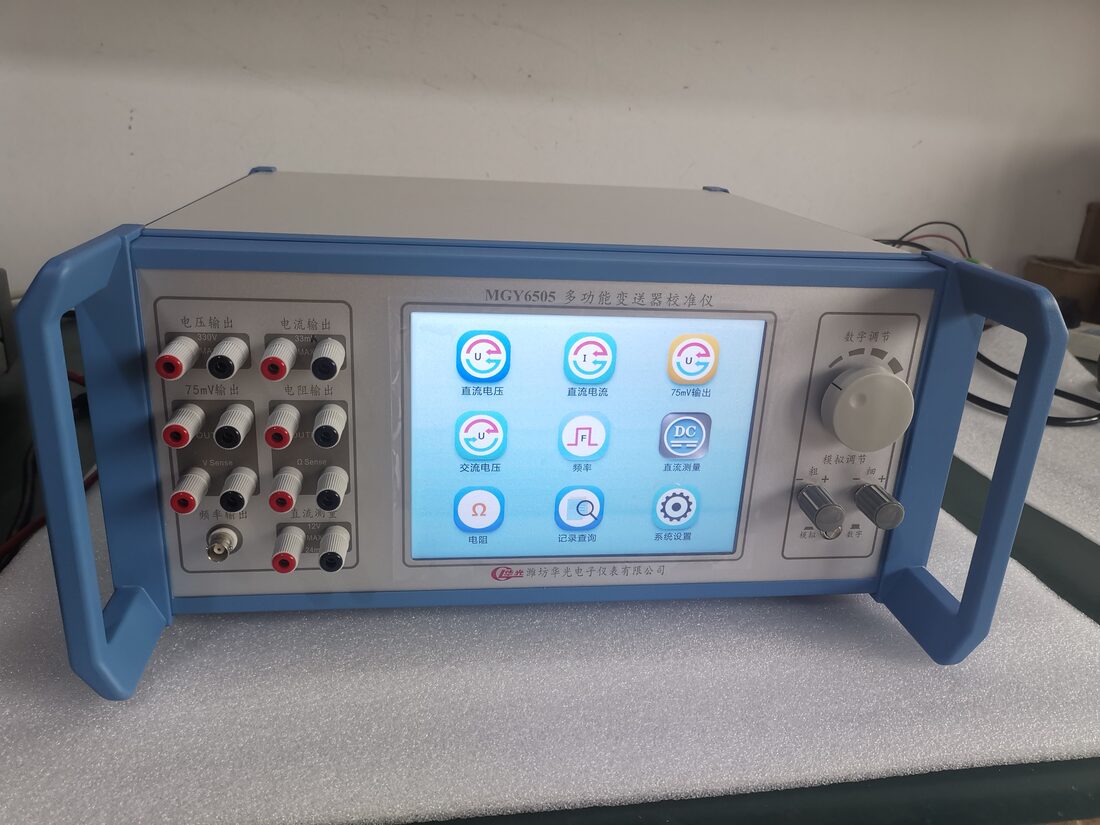

MGY6505是一款多量程、宽范围、高精度七位半输出并显示的直流电表校验仪。该仪器可输出高准确度的直流电压/电流、交流电压，独立±75mV直流电压输出，同时具有电阻模拟和直流电压电流测量、频率输出、波形输出等功能，专用于各种变送器校验使用。
二、主要功能及特点
2.1 交直流电压输出最大330 V,直流电流最大33mA,交流频率范围：40Hz～500Hz。
2.2 模拟电阻范围：0～5000Ω；连续可调。
2.3 变送器测量范围：0～±12V; 0～±24mA。
2.4 脉冲频率输出范围：0.01Hz～2MHz。
2.5 负载能力强，在满负荷条件下确保量值稳定准确，可覆盖各种变送器的检定。
2.5 具有输出量值直接键入、电位器调节、旋转编码器、步进比例等多种量值调节方式。
2.6 配备大尺寸液晶触摸彩屏，量值显示直观，操作十分便捷。
2.7 输出具有完善的软硬件保护功能，提高设备长期使用可靠性。
2.8 直流输出时可改变输出正负极性。
三、主要技术指标
3.1直流电压技术指标（23℃±2℃）：
|
量程 |
调节 细度 |
准确度 ±（读数值%+满量程%） |
纹波 系数 |
负载能力 |
|
75mV* |
5ppm |
0.001%RD+0.0015%RG |
＜0.05% |
100 mA |
|
100mV |
||||
|
300mV |
||||
|
1V |
||||
|
3V |
||||
|
10V |
||||
|
30V |
||||
|
100V |
0.002%RD+0.003%RG |
20 mA |
||
|
300V |
备注：75mV*独立端口输出，其中，7.5mV以下附加误差±0.8μV
3.2直流电流技术指标（23℃±2℃）：
|
量程 |
调节细度 |
准确度 ±（读数值%+满量程%） |
纹波 系数 |
负载能力 |
|
3mA |
5ppm |
0.002%RD+0.003%RG |
＜0.05% |
8V |
|
30mA |
3.3交流电压技术指标（23℃±2℃）：
|
量程 |
调节 细度 |
准确度 ±（读数值%+满量程%） |
失真度 |
负载能力 |
|
|
40-200Hz |
200-500Hz |
||||
|
100mV |
20ppm |
0.012%RD+ 0.008%RG |
0.02%RD+ 0.03%RG |
0.05% |
100mA |
|
300mV |
|||||
|
1V |
0.004%RD+ 0.006%RG |
0.012%RD+ 0.008%RG |
|||
|
3V |
|||||
|
10V |
|||||
|
30V |
|||||
|
100V |
20 mA |
||||
|
300V |
|||||
3.4模拟电阻技术指标（23℃±2℃）：
|
量程 |
调节细度 |
稳定性 （%RG/min） |
准确度 ±（读数值%+满量程%） |
|
400Ω |
20ppm |
0.001% |
0.001%RD+0.002%RG |
|
4kΩ |
*为保证电阻测量数值的稳定性，1kΩ以下请使用四线测量法。
3.5 直流测量技术指标（23℃±2℃）：
|
量程 |
20mA |
2mA |
10V |
1V |
|
测量范围 |
-24～+24mA |
-2.4～+2.4mA |
-12～+12V |
-1.2～+1.2V |
|
输入电阻 |
100Ω |
100Ω |
1.25MΩ |
1.25MΩ |
|
准确度 ±（读数值%+满量程%） |
±（0.004%*RD+0.006%*RG） |
|||
备注：该功能用于测量变送器的二次直流信号
3.6 频率输出技术指标（23℃±2℃）:
|
输出范围 |
分辨力 |
准确度 |
|
0.01~2MHz |
0.00001Hz |
0.002%RD |
3.7其他技术指标：
重 量：≤ 10kg（不包括附件和包装箱）
体 积：420mm×345mm×205mm
工作电源: AC220V±10%
工作环境：温度-20～40°C；相对湿度≤85%。
