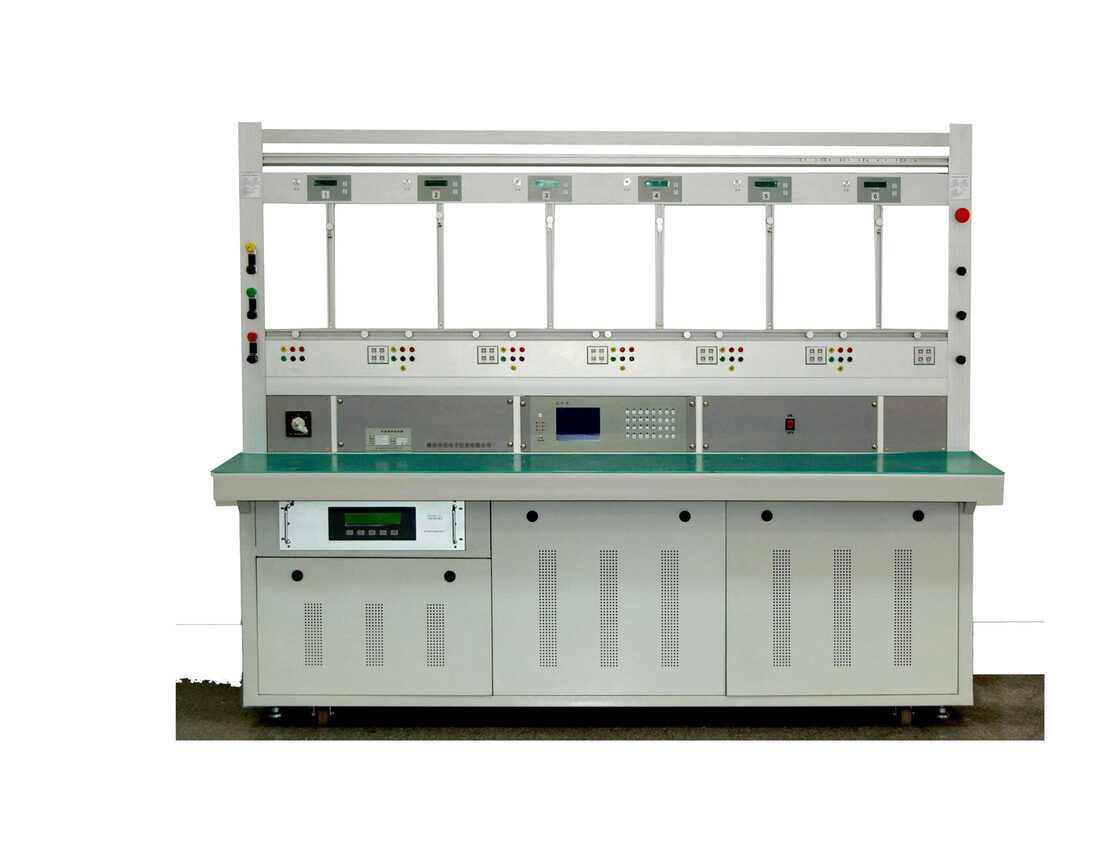

HG3018-12检定装置是基于国家相关标准和技术规范进行设计，满足三相能电能表检定需求。本装置由独立全电子数字程控三相电源、三相标准电能表、控制部分、时基信号源、专用键盘、表位计算模块、单相用隔离PT以及通讯单元等组成。配置专用管理软件通过计算机软件控制，可以全自动完成检定项目，并能进行误差数据化整、存储、查询、证书打印、报表输出等一系列检定结果处理。
1．技术标准与规程
本装置需符合下列国家和行业标准及相关的计量检定规程的要求:
JJG597-2025《交流电能表检定装置检定规程》；
DL460-2005《电能表检定装置检定规程》
GB/T11150-2001《电能表检验装置》
JJG596-2012《电子式电能表检定规程》
JJG307-2006《交流电能表检定规程》
DL/T614-2007《多功能电能表》
DL/T645-2007《多功能电能表通信规约》
DL/T645-1997《多功能电能表通信规约》
DL/T585-1995《电子式标准电能表技术条件》
Q/GDW 354-2009《智能电能表功能规范》
JJG 596-2026 《安装式交流电能表检定规程》
2．技术条件
2.1一般使用条件
2.1.1环境条件
标准环境温度：23℃±2℃
标准环境湿度：40%～60%R.Ｈ
极限环境温度：13℃～33℃
极限环境湿度：25%～80%R.Ｈ
2.1.2电源
单相：AC220V±15%
频率：50Hz±5%
2.1.3抗干扰性能
电能表检验装置的电源输入回路增加了相关抗EMC吸收电路，在使用现场具有多台装置工作时，电源及量程转换引起的浪涌电压等对检验装置均无影响，装置相互之间具有良好的抗干扰性能。
2.2技术指标：
2.2.1装置准确度等级：0.02级,内置标准表等级0.02级
单相（输出电压：220V，输出电流：10mA~100A）
2.2.2输出电压：
量程：3×57.7/100/220/380V
调节范围：0~120%
调节细度：优于 0.01%
输出稳定度：≤0.02%/180s
输出失真度：≤0.2%
输出容量：25VA/相
负载特性：阻性、感性和容性
容性负载：4uF
2.2.3输出电流：
量程：10mA、25mA、50mA、250mA、500mA、1A、2.5A、5A、10A、20A、50A、100A
调节范围：0~120%
调节细度：优于 0.01%
输出稳定度：≤0.02%/180s
输出失真度：≤0.2%
输出容量：电压＞20VA/表位，电流＞50VA/表位
负载特性：阻性、感性
启动电流输出：准确度：≤5%
2.2.4输出功率：
稳定度：≤0.02%/180s
起动功率：准确度≤5%；
2.2.5输出相位：
调节范围：0~359.99°
调节细度：0.01°
2.2.6输出频率：
调节范围：45~65Hz
调节细度：优于0.01
2.2.7输出对称度：
a．三相输出电压不对称度：≤0.5％
b．三相输出电流不对称度：≤0.5％
2.2.8置配置：
a．标准电能表配置：
内置三相多功能电能标准表（具有软件校准功能）
准确度等级：0.02级
电压量程：60、120、240、480V
电流测量量限：0.25A、5A、100A
b．挂表数量：12表位,一体式台架
c．输入输出通讯接口：
1）每个表位提供4个有、无功脉冲输入接口及2个检测单相用的电压接口
2）每个表位提供485通讯口
3）每表位提供一组备用信号接口
4) 采用485通信
5）每表位提供光电检测器进行电能的测试（检测机械表用）
6）每表位带有误差显示器
d．监视仪表：由多功能标准电能表读出
e．误差处理系统：
1）每个表位配置独立的误差处理器
2）可实现误差计算、显示，校验复位
3）误差显示位数：6位
4）脉冲错接线输入保护，避免脉冲线碰触高压引起误差处理系统损坏
f．外形结构
1）台体采用一体式,
2）挂表架采用铝合金与钣金材料组成
3）电能表电流接线方式采用常规通用表托，电压接线采用夹子线连接。
4）表架需满足单路和多路电能检测要求
g.其它：
1）装置配置有方便检定用的电流接线柱
2）装置配置相应的连接线和测试线等
3）装置配置有急停开关
4）操作方式：可采用台体键盘操作（触摸屏界面）或PC机操作
5).增加电压短路，过载，指示功能。增加电流开路，过载报警功能。方便操作人员及时发现问题，避免对设备的损伤。碰到强电不损坏内部电路.
6）配置高精度多路PT，可不脱钩校验单相表。
7）单相、三相校验时通过PC软件或者操作界面切换，并对接线柱进行调整来实现。
8) 配置4路单相PT，精度0.01级，实现单相和三相切换功能的转换。
9)配置SYT110标准时钟仪：时标准确度：5×10-8，测量准确度：2×10-7
