一、概述

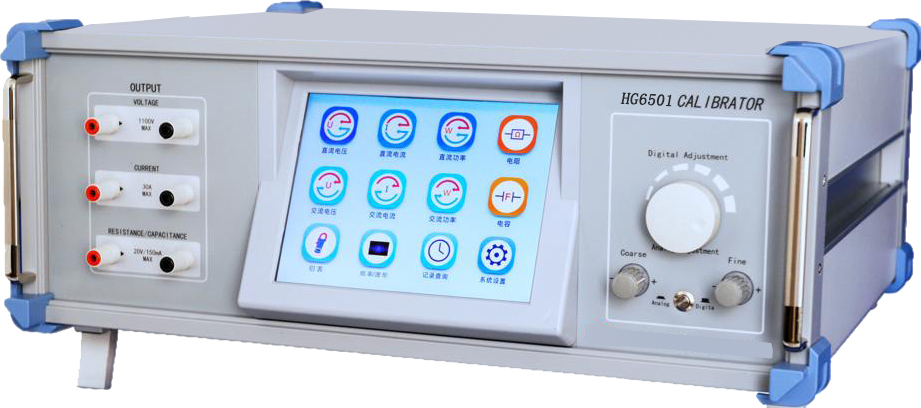

HG6501多功能校准系统是一款多量程、宽范围、高准确度的八位显示并输出的多功能校准系统。该仪器可输出高准确度的直流电压/电流、交流电压/电流、直流功率以及带功率因素控制的交流功率，同时具有电阻模拟、电容模拟、波形输出等功能，适用于检定或校验0.05级以下的各种电压表、电流表、功率表、功率因数表、相位表、频率表、万用表、多用表、交直流钳形表等标定器件，亦可作为标准源使用。
该仪器完全符合JJG 124-2005 《电流表、电压表、功率表及电阻表检定规程》、JJF 1587-2016《数字多用表校准规范》、JJF 1284-2011 《交直流电表校验仪校准规范》、GB/T 15637-2012《数字多用表标准源通用规范》、GB/T15481-2000 《检测和校准实验室能力的通用要求》、JJF 1059.1-2012《测量不确定度表示与评定》的相关要求，可广泛应用于工矿企业、航空航天、军工、科研院所、铁路、电力、部队、学校等单位的质检、计量、教研及仪表维修工作等。
二、主要功能及特点
2.1仪器主要功能
本仪器可校验的仪表如下：指示仪表，交流电压表，交流电流表，单相交流功率表，直流电压表、直流电流表、直流功率表，电阻表、电容表、钳形表、频率表、相位表、功率因数表等。
2.2 仪器特点及优势
- 输出范围宽，各个档位调节范围：0%～110%。
- 交直流电压输出最大1100 V,电流最大33A,交流频率范围:45Hz～3kHz。
- 模拟电阻范围:0～220MΩ; 模拟电容输出范围:0.1nF～220uF;连续可调。
- 脉冲输出频率范围（方波正弦波三角波）：1Hz～10MHz；测试信号：5V TTL电平脉冲信号。
- 可准确输出直流功率，交流有功功率、视在功率、功率因数。
- 负载能力强，在满负荷条件下确保量值稳定准确，可覆盖模拟表的检定。
- 具有“定点输出、电位器调节、旋转编码器、步进比例”等多种量值调节方式。
- 配备大尺寸液晶触摸彩屏，量值显示直观，操作十分便捷。
- 可选配50T的线圈，校准量程为1000A的交直流钳形表。
- 可选配万用表钳形表全自动校准系统，实现万用表、钳形表全自动校准，自动换挡、自动读数、自动出具报告。
- 输出具有完善的软硬件保护功能，提高设备长期使用的可靠性。
- 直流输出时可改变输出正负极性；校准指针式仪表时设置有缓变模式。
- 既可用计算机控制，又可脱离计算机独立工作，也支持通过专用计量软件连接打印机打印检测报告。
三、主要技术指标
注：以下指标测试环境温度均为20℃±2℃。
3.1直流电压技术指标
量程 | 调节 细度 | 准确度 ±（读数值%+满量程%） | 纹波 系数 | 负载能力 | |
额定值 | 最大值 | ||||
75mV | 5ppm | 0.012%RD+0.006%RG | ＜0.05% | 100 mA | 1000 mA |
200mV | 200 mA | ||||
2V | 0.005%RD+0.003%RG | 500 mA | |||
20V | 200 mA | ||||
200V | 0.012%RD+0.006%RG | 50 mA | |||
1000V | 50 mA | 300 mA | |||
其中，7.5mV以下附加误差±7.5μV
输出范围：7.5mV～1100V
3.2直流电流技术指标
量程 | 调节细度 | 准确度 ±（读数值%+满量程%） | 纹波 系数 | 负载能力 |
30uA | 5ppm |
| ||
200uA | 0.012%RD+0.008%RG | ＜0.1% | 50V | |
2mA | 0.008%RD+0.002%RG | |||
20mA | ||||
200mA | ||||
2A | 0.012%RD+0.008%RG | |||
10A | 30V | |||
30A | 0.02%RD+0.01%RG |
输出范围：3uA～33A
3.3交流电压技术指标
量程 | 负载 能力 | 调节 细度 | 准确度 ±（读数值%+满量程%） | 失真度 | |
45Hz-400Hz | 400Hz-1500Hz | ||||
30mV | 500 mA | 50ppm | 0.1%RD+0.05%RG | ||
200 mV | 800 mA | 0.03%RD+0.02%RG | 0.05%RD+0.03%RG | <0.2% | |
2V | 0.02%RD+0.01%RG | 0.03%RD+0.02%RG | |||
20 V | |||||
200 V | 500 mA | ||||
1000 V | 200mA | 0.03%RD+0.02%RG | |||
* 10V以下量限可使用专用屏蔽测试线测量，可提高0.005%准确度。
输出范围：3mV～1100V
3.4交流电流技术指标
量程 | 负载 能力 | 调节 细度 | 准确度 ±（读数值%+满量程%） | 失真度 | |
45Hz-400Hz | 400Hz-1500Hz | ||||
300uA | 30V | 50ppm | 0.05%RD+0.04%RG | ||
2mA | 0.03%RD+0.02%RG | 0.05%RD+0.03%RG | <0.2% | ||
20 mA | |||||
200 mA | 50V | 0.02%RD+0.01%RG | 0.03%RD+0.02%RG | ||
2A | |||||
10A | 20V | ||||
30A | 0.03%RD+0.02%RG | ||||
* 100mA以下量限可使用专用屏蔽测试线测量，可提高0.005%准确度。
输出范围：30uA～33A
3.5功率、功率因数、相位、频率技术指标
项目 | 范围 | 准确度 |
交流功率 | 1mW～30kW连续可调 | PF=±0.8～±1时(50Hz)，＜0.05%FS PF=±0.8～±0.5时（50Hz），＜0.1%FS |
直流功率 | 1mW～30kW连续可调 | 0.05%FS |
功率因数 | 1～-1连续可调 | ＜0.05% |
相位 | 0.000~359.999° | 0.05% |
频率 (正弦波) | 45Hz～1500Hz | 0.01% |
1500Hz～3000Hz | 0.05% |
交流功率考核范围：
电压：30V、100V、300V、600V
电流：1A、2A、5A、10A、20A
频率：50Hz
功率范围：电压量程与电流量程的组合(交流电压大于10V，交流电流大于100mA）。
备注：FS=电压量程×电流量程。
3.6模拟电阻技术指标
量程 | 分辨力 | 准确度 ±（读数值%+满量程%） |
20Ω | 1mΩ | 0.08%RD+50mΩ |
200Ω | 10mΩ | 0.03%RD+0.02%RG |
2kΩ | 0.1Ω | 0.01%RD+0.006%RG |
20kΩ | 1Ω | 0.03%RD+0.02%RG |
200kΩ | 10Ω | 0.03%RD+0.02%RG |
2MΩ | 0.1kΩ | 0.03%RD+0.02%RG |
20MΩ | 1kΩ | 0.12%RD+0.03%RG |
200MΩ | 10kΩ | 0.5%RD+0.05%RG |
*大电阻测量请使用专用屏蔽式测试线测量。
*为保证电阻测量数值的稳定性，1kΩ以下请使用四线测量法。
输出范围：0Ω～220MΩ
3.7模拟电容技术指标
电容范围 | 准确度 ±（读数值%+nF） | 频率范围 |
0.8nF～1nF | 0.5%RD + 0.1nF | 10kHz～50kHz |
1nF～10nF | 0.5%RD + 0.3nF | 750Hz～2.5kHz |
10nF～20nF | 0.5%RD + 0.2nF | 500Hz～2kHz |
20nF～200nF | 0.2%RD + 0.5nF | 500Hz～2kHz |
200nF～1μF | 0.2%RD + 1nF | 200Hz～1kHz |
1μF～10μF | 0.2%RD + 10nF | 75Hz～200Hz |
10μF～100μF | 0.5%RD + 50nF | 50Hz～100Hz |
100μF～200μF | 0.5%RD + 200nF | 50Hz～75Hz |
3.8 脉冲输出
脉冲频率：1Hz～10MHz，TTL电平
调节细度：0.001%*RG
最佳测量不确定度：（±0.002%*RD+20μHz）
抖晃：＜20nS
敬告：频率不确定度测量务必在方波输出状态测量。
3.9其他技术指标：
重 量：≤ 20.5kg（不包括附件和包装箱）
体 积：520mm×445mm×205mm
工作电源: AC220V±10%
工作环境：温度-20～40°C；相对湿度≤85%。
