规格参数
1、用途、特点

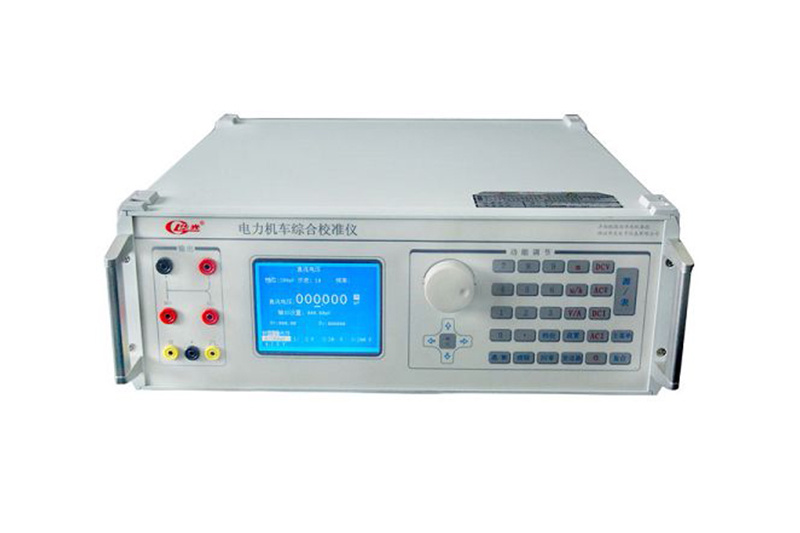

1.1 电力机车综合校准仪型多功能标准源是表源一体式五位半LCD（320*240）背光液晶屏数字显示输出值，并可同屏显示被检表误差、误差修正值、设置被检表量限值、频率、档位及测试状态提示等参数和项目。具有良好的人机对话方式的交直流电压，电流校准源。另有六个标准电阻，方便校准电阻表及万用表电阻档。备有RS232接口，实现数据自动处理。
1.2 标准源以单片机为核心，采用数字化技术、大环路稳幅跟踪、 真有效值转换，大功率功放、自动保护、闭壳式自动校准等先进技术。使其稳定性好、准确度高、线性度优、量程宽、安全可靠、适用性强等特点，输出幅值调节设有数字键、编码器和步进式三种调节组合，使其控制灵活，反应速度实现连续和定值输出的不同需求。操作更加便捷实用。
1.3 标准源适用于检定、校验四位半数字三用表，各种相应精度的电流、电压表头、压力传感器、温度传感器、转速传感器、多用表及标定器件。亦可配合高等级标准表做高等级测试电源使用。广泛应用于工矿企业、科研院所、铁路、电力、部队、学校等单位的质检、计量、教研及仪表维修等。
1.4 适合鉴定各种变送器鉴定装置，输出4-20mA用于鉴定各种变送器，并具有量程上下限设定功能。
1.5 本装置内置电压电流表功能，能够检验四位半数字电流源，电压源。
2、主要功能
2.1 背光LCD大液晶屏适时显示工作状态和参数，方格式显示区，明晰清楚，其中五位半数字显示输出量，五位半显示设置值，计量单位ppm显示误差修正值。同区显示输出通/断状态、计量单位。另区显示量程、被检表量限、频率、示值误差△x、引用误差△m、工作状态提示语。项目选择键显示区分别有频率、钳表、量限、发送和翻页。即时读出被检仪表的误差，省时省力，并能进行数据自动处理。
2.2 输出幅值调节有三种调节方式可供选择。三种调节方式可以根据操作者习惯组合使用。其中数字键任意设置所需输出值，并可随时修改；编码器在光标指引下任意增减输出值。
2.3交、直流电压输出范围:0～200mV～2V～20V～200V～1000V。最大输出电压1000V.
2.4交、直流电流输出范围:0～2mA～20mA～200mA～2A～20A。最大输出20A。
2.5 标准源输出频率三个档位：50Hz、60Hz、1000Hz。
2.6 输出超载能自动保护，手动复位。
2.7 标准电阻共有10Ω、100Ω、1kΩ、10kΩ、100kΩ五个档位。
2.8 交、直流电压表档位输入量程:0～200mV～2V～20V～200V～1000V。最大输入电压1000V.
2.9交、直流电流输出范围:0～2mA～20mA～200mA～2A～20A。最大输出20A
3、技术参数
3.1 八小时稳定度：AC﹤满量程的0.02%
DC﹤满量程的0.01%
作精密测量时仪器需预热两小时。
3.2 交流失真度： ﹤0.5%
3.3 直流纹波系数：﹤0.5%（额定输出时）
3.4 输出频率及误差范围：50Hz、60Hz、100 Hz、400Hz、800Hz、1000Hz。准确度<1%。
3.5 输出电压、电流以及标准电阻的范围及准确度（23℃±2℃）如表1：
| 输出项目 | 输出范围 | 额定输出 | 最大输出 | 准确度 |
| 交、直 | 0～200mV | 10mA | 30mA | DC:±(读数值的0.03%+ |
| 流电压 | 0～2V | 20mA | 60mA | 满量程的0.02% ） |
| 0～20V | 40mA | 100mA | ||
| 0～200V | 20mA | 60mA | ||
| 0～1000V | 10mA | 30mA | ||
| 交、直 | 0～2mA～20mA | DC：3V | AC：±（读数值的0.03%+ | |
| 流电流 | AC：36V | 满量程的0.02%） | ||
| DC：3V | 直流电流1mA以下不考核，交流电流2mA以下不考核，交流电压100mV以下不考核。 | |||
| 0～200mA | AC：12V | |||
| 0～2A | 2V | 4V | ||
| 0～20A | 1.5V | |||
| 标 准 | ±0.2%+20mΩ | |||
| 电 阻 | ||||
| 10Ω、100Ω、1kΩ、10kΩ、100kΩ | 0.25W | |||
| 电源功耗：交流电源电压220V±10%，频率50Hz±1Hz；功耗250VA。 | ||||
| 工作环境：工作环境的温度5℃～35℃，相对湿度﹤80% | ||||
| 工作时间：连续 | ||||
| 外形尺寸：宽×高×深 450×150×480（mm） | ||||
| 重 量：约16kg | ||||
