一、产品概述

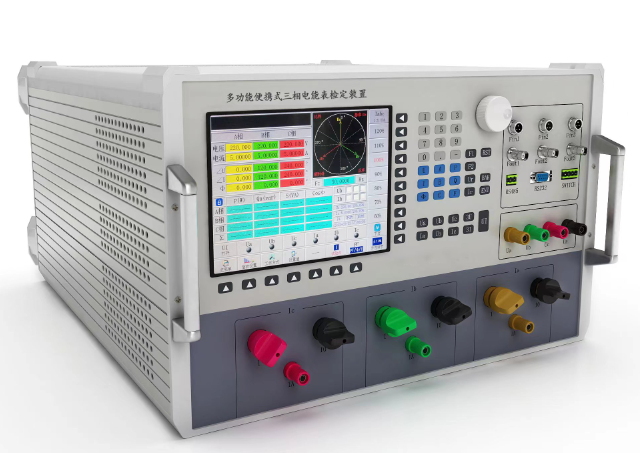

HG-3X100A便携式三相电能表检定装置产品，该产品可以产生幅度可调、相位可调、频率可调、功率稳定的三相标准工频电压、电流信号。主要用于电能表、电压表、电流表、相位表、频率表、功率表、功率因数表等电力电测数字仪表的测试和检定，以及仪用电压互感器、电流互感器、钳形电流互感、器等电量传感器的测试和检定， 电压变送器、电流变送器、功率变送器、功率因数变送器、频率变送器等电量变送器的测试和检定；无功补偿控制器、电力数据采集器电能表现场校验仪、电力参数测试仪、电压监测仪、配电负荷监测仪、多功能电力仪表、负荷管理终端、失压失流计时器、配电自动化终端等仪器设备的测试和检定。本电源产品应用高精度采样技术，并结合最新数字信号处理方法等技术设计而成。技术先进，性能优良，体积小，重量轻，携带方便，既可用于实验室，也可以现场使用。
二、主要功能和特点
1、可输出高稳定度、高准确度的三相工频电压、电流、相位、频率、功率、功率因数信号。
2、可输出2-51次谐波信号。谐波次数、谐波含有率、谐波相位可任意组合叠加输出。
3、电压、电流、相位、频率等电参数均可在量程调节范围内任意设置，任意调节。
4、丰富的电压、电流、相位、功率因数试验点设计，使得操作更加便捷高效。
5、高达32项电参数精确测量，大屏幕彩色液晶直观显示，更有精美向量图相配，令使用体验几近完美。
6、具有三路电能脉冲输入输出接口，同时校验三块单（三）相电能表误差，可作为电能表检定装置使用。
7、具有电能表走字试验功能。有功电能、无功电能、视在电能均可走字。
8、具有超强的电容负载驱动能力，可满足各种性质负载要求。
9、仪器配备触摸屏、面板按键、调节旋钮，多种操作方式，适合不同操作习惯。
10、仪器配备RS485接口和RS232接口，可以通过上位机进行整机操作，通讯协议完全开放，方便用户进行二次开发。
11、仪器配备外控开关接口，可外接脚踏开关控制信号的启停，特别适合生产部门使用。
12、采用软件和硬件双重闭环技术，确保输出的标准信号超乎想象。
13、采用成熟的功放技术、科学的装配工艺，可靠性、稳定性大大提高。
14、当电压短路、电流开路或接线错误时，可自动停止输出并伴有报警窗及声音提示。完善的故障保护功能，让用户尽可放心大胆使用。
三、 主要技术指标
1、交流电压输出
量程RG：380V、220V、100V、57.735V
调节范围：(0～120)%RG 调节细度：0.01%RG
准确度：0.05%RG 稳定度：≤0.02%/3分钟
失真度：≤0.1%（非容性负载） 每相最大输出功率：50VA
2、交流电流输出
量程RG：100A、20A、5A、1A、0.2A、0.05A
调节范围: (0～120)%RG 调节细度: 0.01%RG
准确度：0.05% RG 稳定度：≤0.02%/3分钟
失真度：≤0.1%（非容性负载）
每相最大输出功率：100A量程：150VA
20A 量程：50VA
5A、1A、0.2A量程：20VA
0.05A量程：10VA
3、相位
调节范围: 0°～359.999° 调节细度：0.001° 准确度：0.02°
4、频率
调节范围：40Hz～70Hz； 调节细度：0.0001Hz 准确度：0.001Hz
5、有功功率
准确度：0.05%RG 稳定度：≤0.05%/3分钟
6、功率因数
调节范围：-1.0～0～+1.0 调节细度：0.0001 准确度：0.001
7、谐波输出
谐波次数：2-51次 谐波含有率设置范围：0～40%
谐波含有率设置准确度：设置值±0.1%
8、脉冲输入
脉冲输入电平：TTL电平
输入频率：最大2MHz
最小脉冲宽度：250nS
最小脉冲间隔：250nS
9、标准电能脉冲输出
脉冲电平：5V±5%，5mA
输出频率：额定频率60KHz(额定电压、电流量程，且PF=1)
最大输出频率：86.4 KHz（1.2倍电压量程，1.2倍电流量程，且PF=1）
10、环境条件
工作环境温度： 0℃～40℃
相对湿度： ≤85%
工作电源： AC220V±15%，最大功耗1300VA
11、外观尺寸及重量
外观尺寸：450mm×620mm×275mm
重量： 38Kg
