一、概述

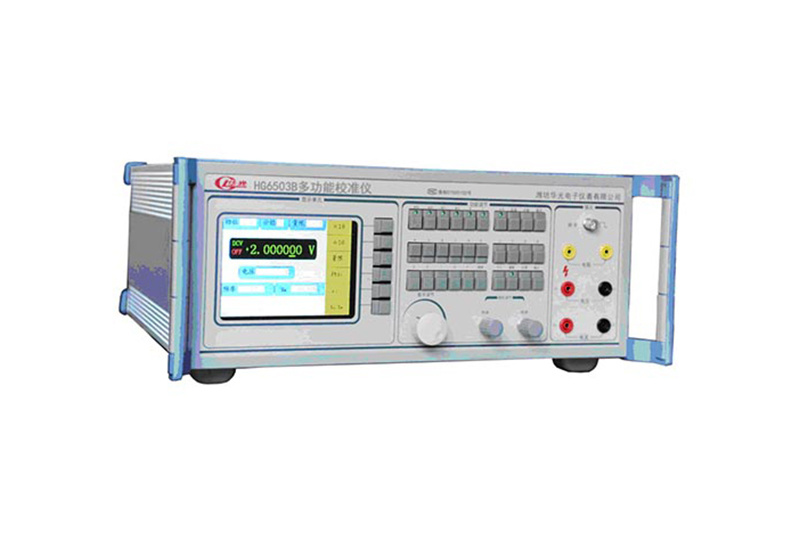

HG6503B型多功能校准仪,是一款广泛采用多种先进技术，性能优越，功能齐全的高标准多功能校准仪，是进行电学计量和相关科研活动必备的升级换代的首选产品。
本机以ARM控制器为核心，将DDS技术，高精度数字采样技术，大环路稳幅跟踪技术等多种技术设计完美结合，采用先进的控制方式和关键元器件，在档位设置和量限设置完成后，依分格比数，实现百分比调节输出并显示相对误差或引用误差（面板选择），方便各项检定工作需求。在量程范围内可实现连续的交、直流电压、电流,功率、功率因数、相位角和有源电阻输出，并可输出标准方波脉冲信号。
本机输出调节方式，设有数字软键置入、模拟电位器调节、旋转编码器调节;分格步进式百分比调节和乘十、除十倍率调节共四种幅值调节方式，幅值连续，也可定值输出，直流输出不断电极性转换，操作更加便捷实用。
本机备有RS232接口，通过相应驱动软件，可以实现数据自动处理，具备良好的人机对话功能，“闭壳校准”技术使本机在输入口令下，无需打开机壳，即可对机器进行校准，使定期的校准和维护工作变得更加轻松和可行。
二、先进性
2.1 采用仪器仪表专用的高速低功耗ARM控制器及高精度A/D 转换芯片，使校准仪输出响应速度快，精度高
2.2 采用PID闭环控制技术，对输出超调量小，无静差，软件调整设置点一次到位，使用方便。
2.3 采用自动校准技术，消除零点漂移，用校正算法（自校准）有效地消除系统误差，通过数字滤波算法，消除随机误差，确保数据的长期准确度和稳定度。
2.4 采用真有效值转换、大功率功放、自动保护技术、闭壳自动校准技术，通过量程转换实现交、直流电压、电流、功率和有源电阻输出，整机输出功率大，线性度优，实用性强。
2.5 采用了多种软硬件抗干扰措施及数字补偿技术，使仪器的精确度和稳定度有了进一步提高。
2.6 采用串行通讯接口与计算机相连接，通过本公司自主研发的软件，可以组成智能化自动测控系统。
2.7 在对应被检表进行量程和量限设置后，可按分格比例输出并自动显示相对误差和引用误差。
三、用途
本机可以作为0.05级以下的标准表校准使用，适用于检定、校验0.05级以下的各种电压表、电流表、频率表、功率表、功率因数表、相位表、万用表、多用表等标定器件,亦可作为标准源使用。广泛应用于工矿企业、航空航天、军工、科研院所、铁路、电力、部队、学校等单位的质检、计量、教研及仪表维修工作等。
四、主要功能
4.1、本机可以提供相应范围内的交、直流电压、电流、功率、频率、相位和有源电阻输出，具体如下：
ACV: 0～1000V 最大1100V
DCV: 0～±1000V 最大±1100V
ACI: 0～30A 最大33A
DCI: 0～±30A 最大±33A
调节细度：交直流电压：0.0005%；交直流电流：0.002%
有源电阻（Ω）：0～50MΩ连续可调
交流频率（F）:20Hz～3000Hz，连续可调，最小步进量0.001Hz
输出频率（F）:10Hz～5MHz，连续可调，最小步进量0.001Hz
功率（P）：0～30KW 最大功率输出33KW
相位输出：0～360° 最小步进量0.01°
钳形表校准：交直流电流0～1000A，准确度：0.1%
4.2、输出调节方式
4.2.1数字键在允许范围内，任意设置输出值。
4.2.2百分比输出调节，在分格值设置后通过上升键和下降键调节输出量（内置2、3、4、5、6、10、15分格）。
4.2.3通过光标移动和旋转编码器增减输出值（细微调节）。
4.2.4×10 和 ÷10倍率调节，通过乘十和除十调节，可以增减输出值的倍数值。
4.2.5模拟电位器调节。
4.3、极性转换
在直流电压和直流电流模式下，输出值极性可通过按+/-键进行极性转换，正时在数值前面显示“+”，当为负时将在数值前面显示“-”。
4.4、显示单元
本机采用了320×234彩色LCD显示屏，适时显示六位半数字输出值，并可分屏显示该项目设置下，所进行相应量程的电压、电流、电阻、频率、功率、功率因数、相位角等调整状态，并可以通过屏幕右侧的快捷键进行屏幕所示项目的调节，便捷、直观、实用性强。
4.5、保护功能
本机设有自动保护功能，内部故障时可以自动保护，当输出超载或使用不当，会自动进入保护状态，应检查不合理使用情况，故障排除后，恢复正常。
当预置输出电压达到较高时（不小于100V），本机会保护性限制档位转换；“通”状态本机禁止项目转换，要进行项目转换时让本机输出处于断状态。
五、主要技术指标
环境条件要求满足相关外部条件，并无外部磁场干扰，一般测试预热半小时，精密测量需要预热一小时。
环境要求：温度20℃±2℃
相对湿度：60%±15%
电源电压：220V/AC±10%,电源频率:50Hz±1%
电源功耗：250VA。
外形尺寸：宽×高×深520×200×530（mm）
重量：约24KG
