一、概述

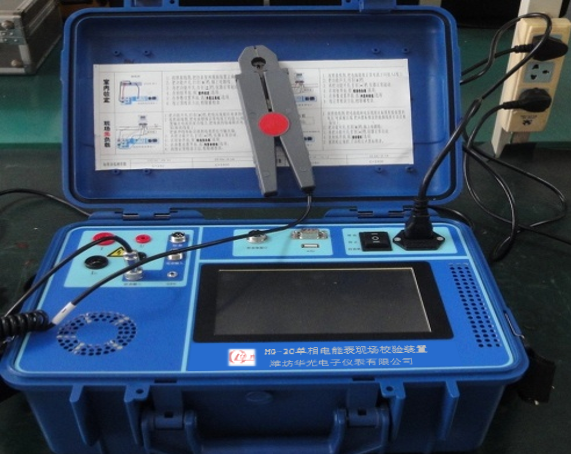

随着国网大规模的推广单相智能表的使用，现场智能表的使用问题也随着增加，常规的单相校验仪已经无法满足一线维护人员的使用要求；我公司针对此现象，研制了HG-3C单相电能表现场校验装置，它既有单相电能表现场校验仪的功能，又有单相电能表检验装置的功能，是一线维护人员的好助手。
二、主要特点和功能
1.装置采用表源一体结构，可外接三表位挂表架（其中第一表采用符合国网智能表接线方式的接表架，其他表位为常规铝合金接表架，采用压接接线方式）；也可到现场作一表位现场校验仪使用。
2.主机采用7英寸彩色TFT触摸屏(电阻屏，可用手指尖点击)，ARM嵌入式系统，WINCE操作系统，信号源采用STM 的RAM系统，大规模FPGA输出36000点12位DDS合成波形，16位D/A调幅输出，具有稳定性高，失真度低等优点。
3.整个装置由程控数字合成谐波信号源、D类功率放大器、三表位内置隔离PT的挂表架、单相多功能标准表、时间基准源、多功能表位处理机、智能电能表测试模块、通讯测试模块、电流钳和校表管理软件平台等组成。
4.程控源、功率放大器、电压电流发生器及其它模块均为模块化设计，便于各功能单元的快速拆装和维修。采用高效率的脉宽调制技术，输出电压（电流）效率高，低发热、稳定性好，故障率低等特点。
5.装置具有完善的保护功能，具有电流开路、过载保护；电压短路保护等功能。
6.配备GPS模块的专用时钟基准，同时内置2×10-7高精度恒温晶振，用于测试智能电表的时钟脉冲输出准确度测试，同时可进行日计时误差计算及对智能表进行精确授时。
7.可以测试智能电表的计量功能，包括潜动、起动、基本误差、标准偏差、常数校核、误差变差、误差曲线、组合误差等。
8.可以采用标准电能法和标准功率法两种方式进行需量示值误差测试。
9.配合管理软件可以测试智能电表的冻结功能，可以进行多种冻结方式的测试等。
10.在管理软件内可以测试智能电表的计时和费率功能，包括校时、日计时误差、日历、费率设置和投切、阶梯电价的设置和投切等。
11.可以通过累计电量法或需量输出脉冲进行需量周期误差测试。
12.可以通过累计电量法或投切输出脉冲进行时段投切误差测试。
13.可以测试智能电表的事件记录功能，包括失压、失流、断相、全失压、掉电、编程、清零、开关盖、拉闸等。
14.可以进行电压跌落与电源中断、电源缓升缓降等试验。
15.可以测试智能电表的RS485接口、可以对智能电表进行通信规约一致性检查。
16.具有费控功能测试，支持本地费控和远程费控两种类型的电能表（需联网试验）。
17.可以对跳闸继电器进行测试。
18.可2～21次谐波叠加，幅值和相位可自由设定。还可对输出量进行谐波分析并绘制波形。
19.可以选配装置自测功能，可以对装置的电压、电流、相位、功率因数、频率、输出谐波波形、功率稳定度等指标进行监视。
20.选配红外通讯头，可进行红外通讯测试。
21.PC控制管理软件，界面简洁明了，全菜单图形模式，易学易用。数据库查询、统计、打印、联网一应俱全。
三、主要技术指标和技术性能
3.1装置准确度等级： 0.1级；
带100A钳表精度等级：0.2级
3.2内置单相多功能标准电能表指标：
● 精度等级：0.1级
● 输入电流量程：100A、50A、20A、10A、
5A、2.5A、1A、0.5A、0.25A、0.1A、0.05A、0.025A
- 输入电压量程：300V
- 显示位数：6位有效数
3.3输出电压： 220V（可由用户在100V ～240V间任意选择）
调节幅度0～120％连续可调
调节细度：优于0.01％
3.2输出电流量程：0.1A、1A、5A、20A、100A。
调节幅度0～120％连续可调
调节细度优于0.01％
最小输出电流：1mA(≤5%)
3.3输出功率：3表位，（电压回路）50VA
（电流回路）100VA
3.4输出电压、电流、功率稳定度；
≤0.05％/120S
3.5输出电压、电流波形失真度：≤ 1％
3.6频率范围： 45Hz～65Hz
调节细度： 0.01Hz
3.7移相范围：-180.0o ～180.0o
调节细度:0.01o
3.8 指示仪表等级：标准表显示精度。
3.9 电流钳：100A,精度：0.2级
3.10供电电源： AC 220V士10％～50Hz
3.11最大功耗： 200VA
3.12工作环境：温度-10℃ ~ 40℃土5℃；
相对湿度≤85％
