用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
规格型号价格
规格参数
产品特色
- TV, Monitor Main Board Automation Test
- eDP 1.4a Compliant
- eDP 2 channel input / output
- eDP 6, 8, 10 bits
- eDP Lane rate 1.62Gbps, 2.7Gbps, 5.4Gbps
- Timing, Pattern, audio compare
- DC voltage measurement
- PWM frequency, duty cycle measurement
- Bidirectional digital control
- Speaker, headphone audio input
- Optical, Coaxial audio input (SPDIF)
- EDID, HDCP test (with VPG)
产品介绍
TV / Monitor PCBA Mainboard
传统PCBA主板之生产线
PCBA主板生产线中的测试方法主要取决于操作员的判断。
这是「主观」的测试方式，操作人员长时间工作之后，判断的准确性会下降。而且，面板需要根据不同的待侧物，条件有所变化，判定标准难以掌控。因此，面板的购买成本和消耗成本中，随之也会增加了生产成本。
Chroma自动化PCBA主板测试系统

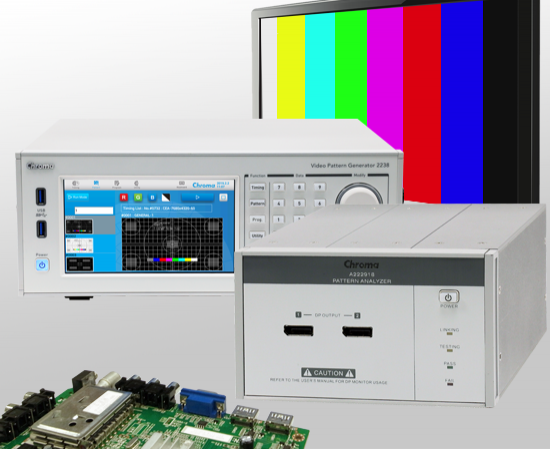

Chroma PCBA 测试系统 (图像分析仪)
PCBA 图像分析仪系列（A222917 / A222918 / A222919）是多功能PCBA主板信号测试。该设备具有超高速信号分析核心，可提供高效和稳定的测试质量。支持多种测试功能，例如：时序测试，视频比较，音频测试，电压测试…等。当与Chroma 22xx系列VPG集成时，它可以形成具有「客观」测试和高通量的PCBA自动测试系统，不再需要操作员进行判断，满足生产线降低时间成本的考虑。
PCBA测试系统的架构
型号规格
| 型号 | 规格说明 |
|---|---|
| A222918 | PCBA 图像分析仪 |
