量测项目
提供可应用于各种显示器的色度、亮度、对比度、均匀性及相关色温等量测。

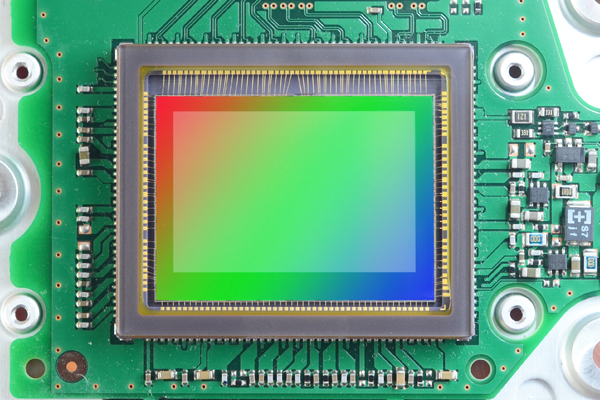

12位高分辨率TEC致冷式CMOS

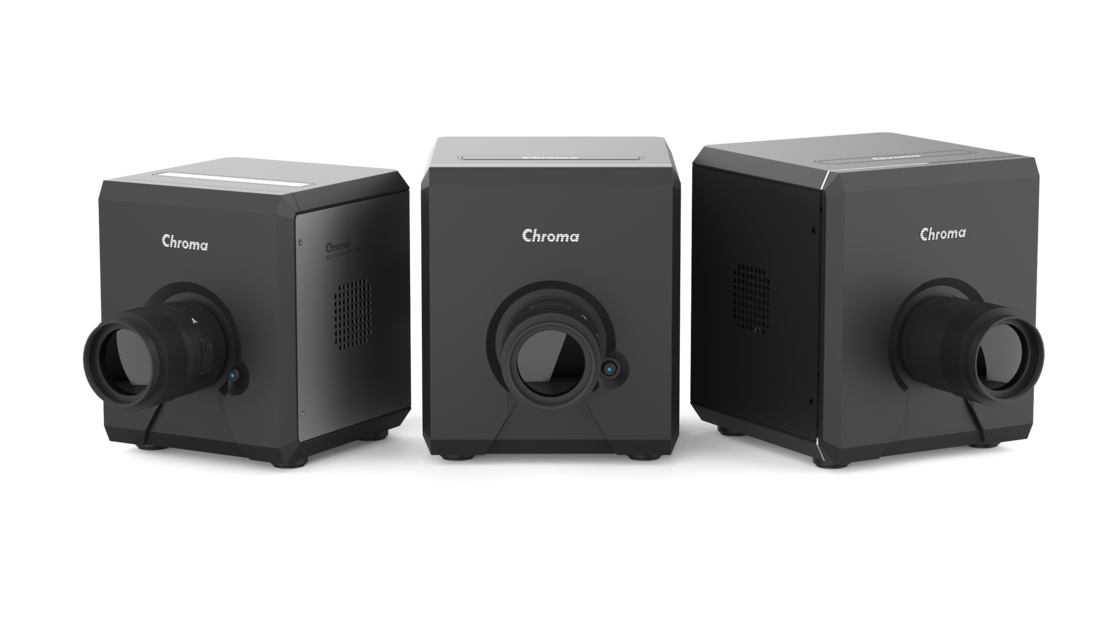

71803二维色彩分析仪配备高分辨率科学级相机，搭载12位高分辨率芯片，并配备TEC致冷芯片精准控温，可准确、快速及高重复度的量测。
更贴近人眼感受
搭配与CIE响应匹配之滤镜与减光片，量测结果与人眼视觉感受接近。
面型色亮度量测

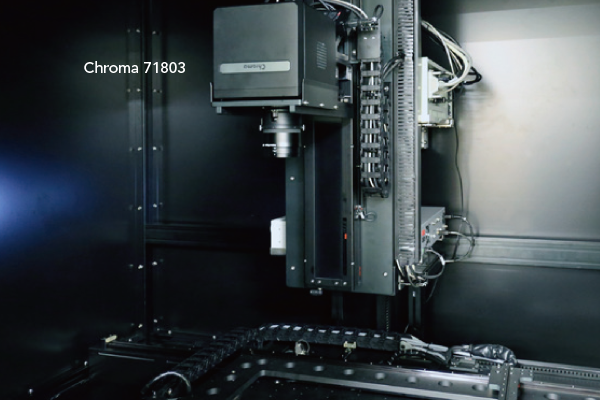

71803二维色彩分析仪使用高分辨率相机可进行面型的色度及亮度量测，非常适合应用于需快速及大量测点的应用如平板显示器的均匀度、LED/Mini LED的背光量测等应用。

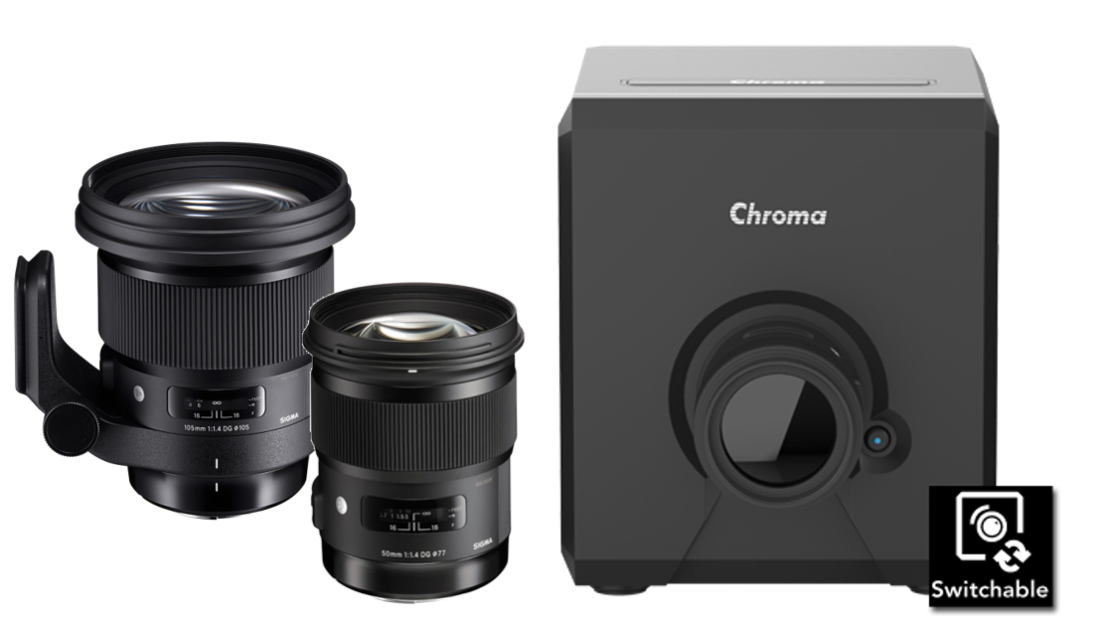

可更换镜头
依据不同被测物及应用选购对应的镜头，可应用于各类显示器及LED等各种光源的量测。 (选配)
AR产品检测应用
71803-3二维色彩分析仪亦可搭配特制的AR镜头，应用于AR模组或成品生产品质的鉴定。

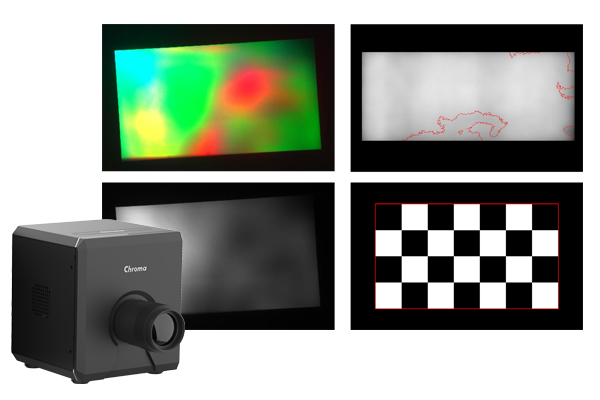

均匀性量测

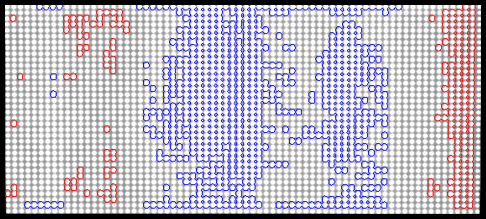

根据撷取图像亮暗数值(cd/m2)定义，用户可自订义亮度部分制定上限/下限，做图像分析并依据取得数值，在图片上做出差异圈选。 (选配)
- 红框为暗区位置
- 蓝框为亮区位置

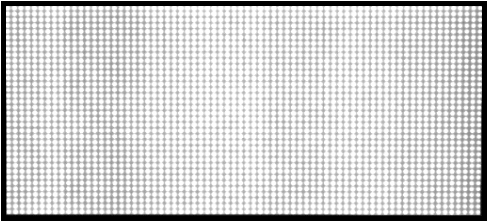

原圖
Mura

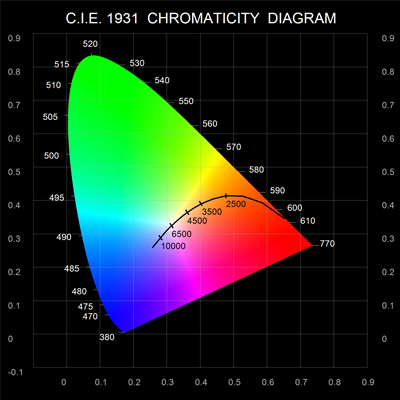

CIE色度图
配备CIE色度图做色彩分析、模拟真实色彩的拟色功能，并提供用户校正功能，可自行对厂内标准仪器进行追溯校正。
高速图像传输介面

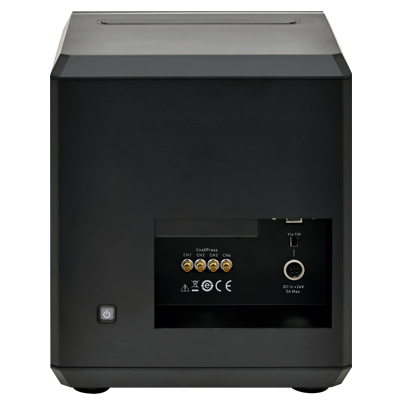

为了实现更高速的色彩光学检测方案，传输上使用了CoaXpress超高速信号接口，传输速率高达6.25Gb/s，在四线同时传输的状态下更可高达25Gb/s，在高分辨率的图像传输上提供更快速且稳定的传输品质。

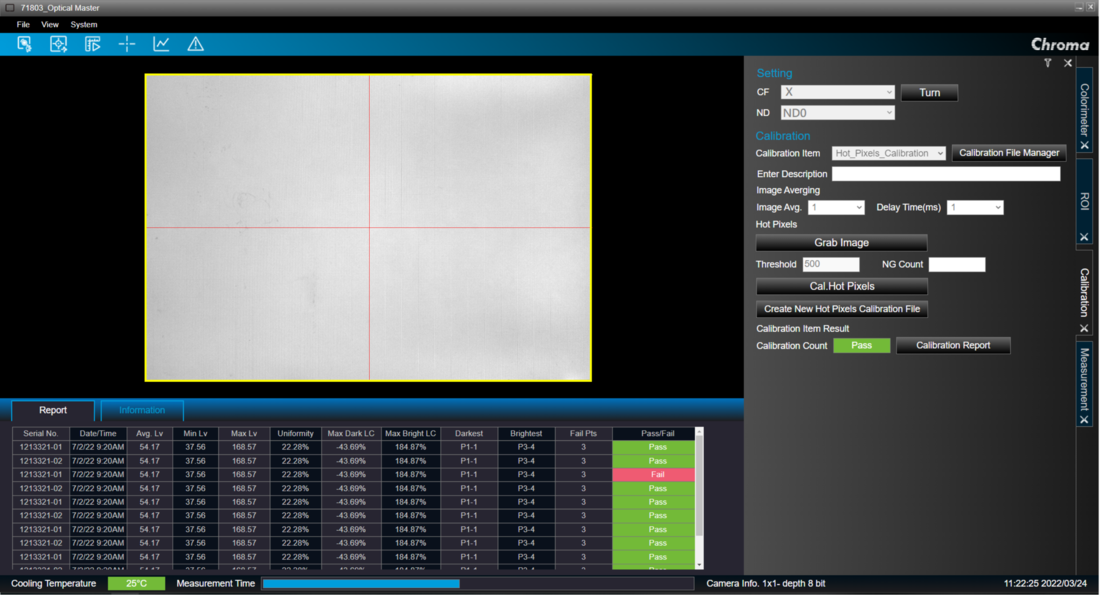

光学大师系统软件

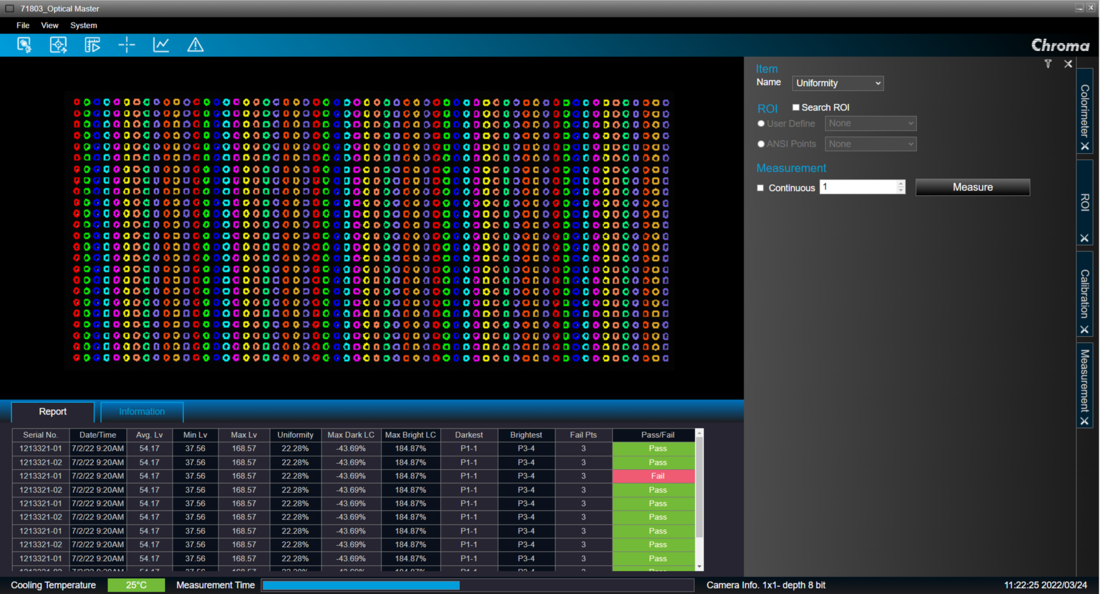

71803二维色彩分析仪所搭配的光学量测软件，可依据应用内容来设定所需数量的关注点，每一个关注点都可以取得独立的色度及亮度，并可检测出各个发光元件的缺漏、色差、色偏等异常。
量测接口

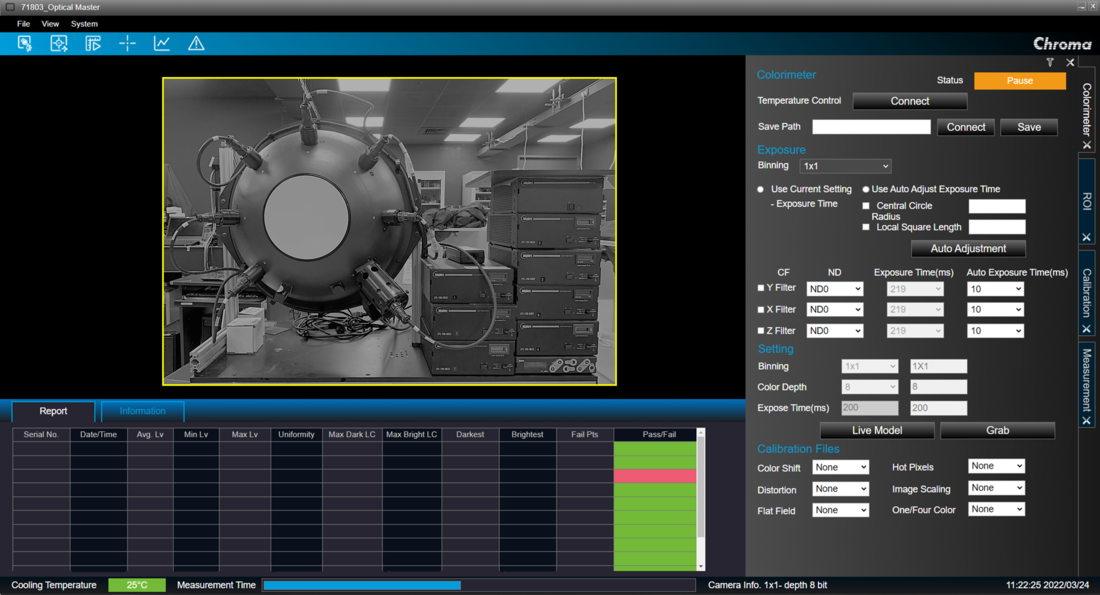

测量主屏幕可显示测量项目和结果统计信息、测试项目列表、以及即时显示被测物动态。
即时动态显示
用户可透过即时图像，进行对焦、视野量测及被测物确认，相机可依照曝光时间进行连续拍摄。

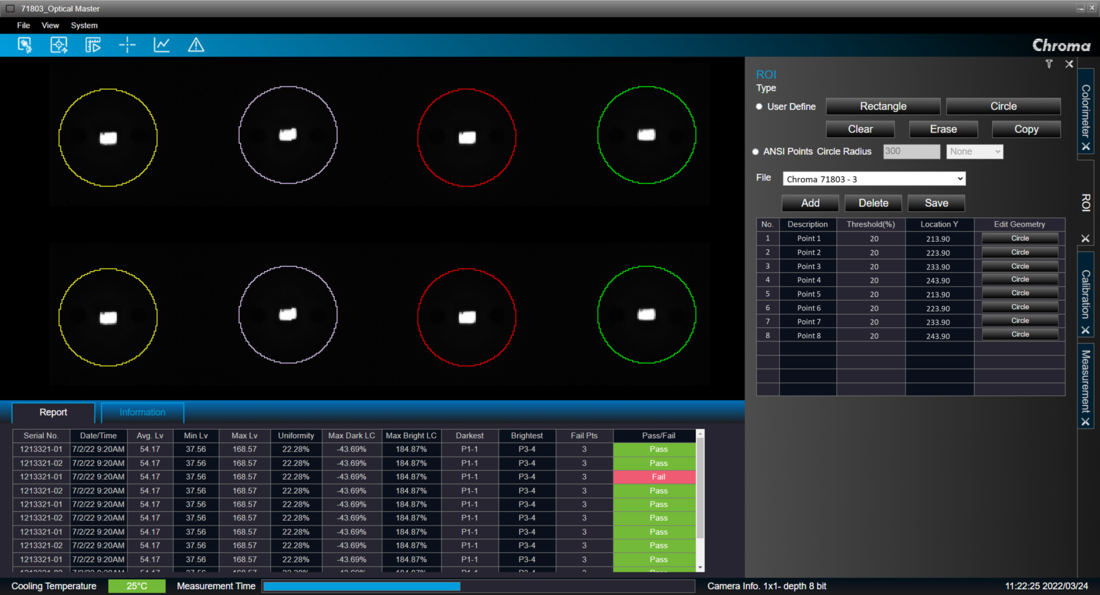

关注点定义量测功能(ROI)
用户可在软体内编辑想要定义的关注点(Region of Interest, ROI)及扫瞄位置，编辑信息可以自动关注点追踪，并可编辑连续量测步骤等功能。
校正功能
用户在变更被测物后，可依被测物能量强度、颜色比例做校正，并可依镜头焦距调整校正使量测时得到最佳图像品质。
本机应用范围
电视、平板、显示器、交通工具、VR/AR、相机、医疗设备、穿戴装置、户外显示器等影像相关产品。
TV
Tablet, Monitor
Automotive
VR/AR
Camera Monitor
Medical Equipment
Wearable devices
Outdoor Display
型号规格
| 型号 | 规格说明 |
|---|---|
| 71803 Series | 二维色彩分析仪 *Call for availability |
| 71803-2 | 二维色彩分析仪 (16M) *Call for availability |
| 71803-3 | 二维色彩分析仪 (50M) *Call for availability |
| 71803-4 | 二维色彩分析仪 (200M) *Call for availability |
