规格型号价格
规格参数
产品特色
- TV, Monitor Main Board Automation Test
- V-by-One HS 1.4 Standard
- V-by-One 2 channel input / output
- V-by-One 6, 8, 10, 12 bits
- V-by-One Lane rate 3.75GHz per lane
- Timing, Pattern, Audio Compare
- DC voltage measurement
- PWM frequency, duty cycle measurement
- Bidirectional digital control
- Speaker, headphone audio input
- Optical, Coaxial audio input (SPDIF)
- EDID, HDCP test (with VPG)
产品介绍

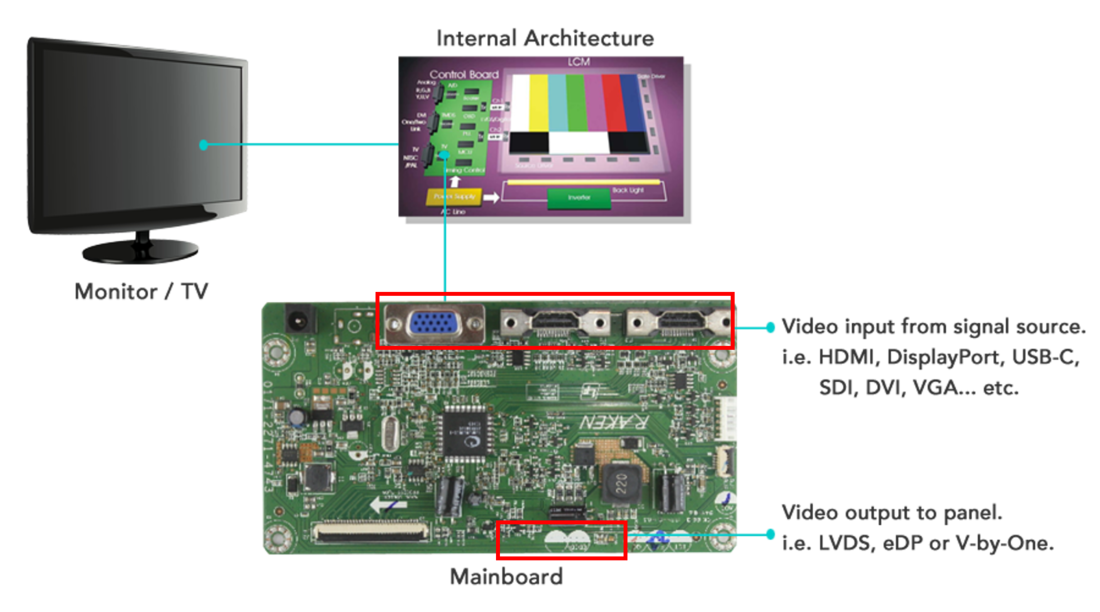

TV / Monitor PCBA Mainboard

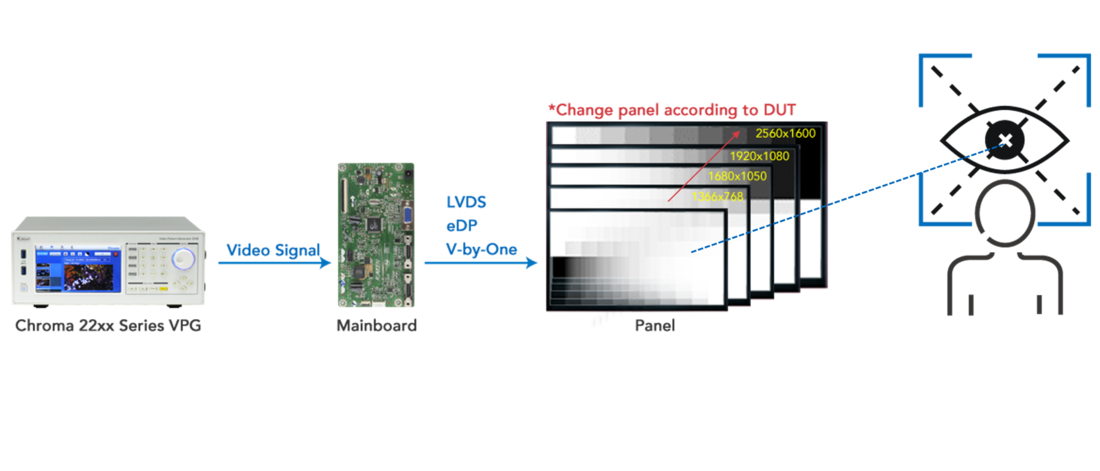

传统PCBA主板之生产线
PCBA主板生产线中的测试方法主要取决于操作员的判断。
这是「主观」的测试方式，操作人员长时间工作之后，判断的准确性会下降。而且，面板需要根据不同的待侧物，条件有所变化，判定标准难以掌控。因此，面板的购买成本和消耗成本中，随之也会增加了生产成本。
Chroma自动化PCBA主板测试系统

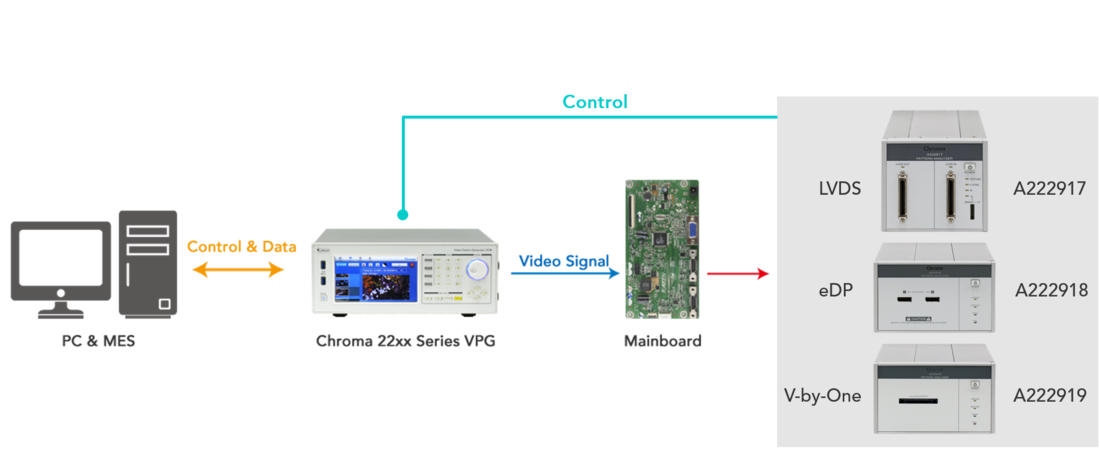

Chroma PCBA 测试系统 (图像分析仪)
PCBA 图像分析仪系列（A222917 / A222918 / A222919）是多功能PCBA主板信号测试。该设备具有超高速信号分析核心，可提供高效和稳定的测试质量。支持多种测试功能，例如：时序测试，视频比较，音频测试，电压测试…等。当与Chroma 22xx系列VPG集成时，它可以形成具有「客观」测试和高通量的PCBA自动测试系统，不再需要操作员进行判断，满足生产线降低时间成本的考虑。

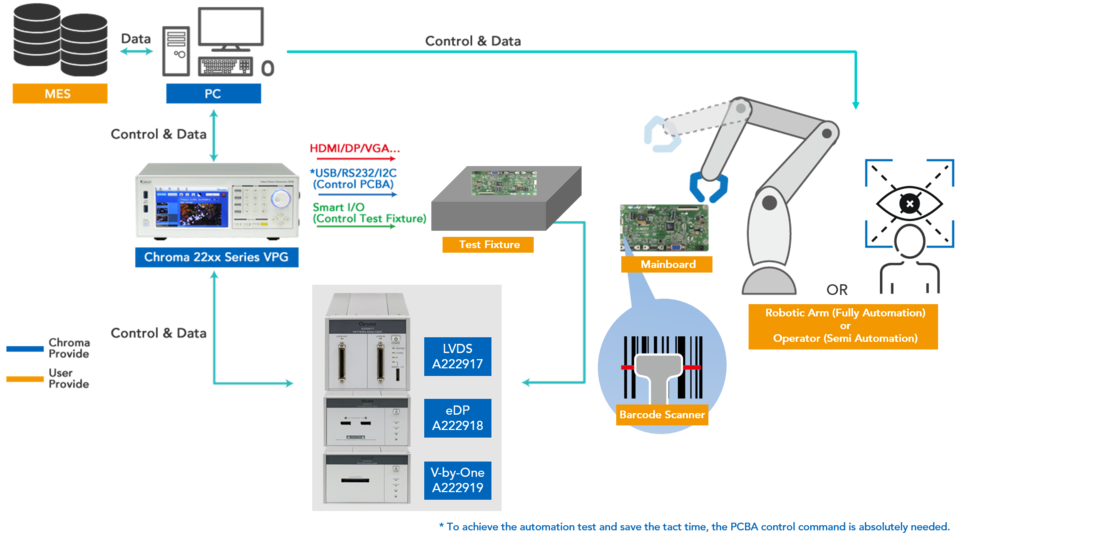

PCBA测试系统的架构
型号规格
| 型号 | 规格说明 |
|---|---|

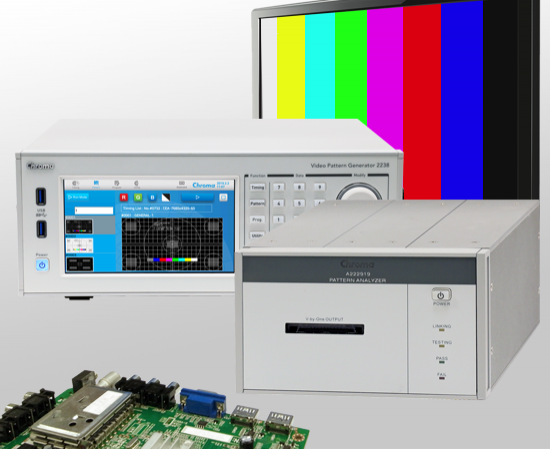

| A222919 | PCBA 图像分析仪 |
