视频信号图形产生器 Model 2403

产品特色

• 模块化接口设计
• HDMI 2.0 信号模块 (选配)
  • 支持4K x 2K 60/50Hz输出
  • 点频率支持至600MHz (6Gbps TMDS rate)
  • 支援RGB 4:4:4 / YCbCr 4:4:4 or 4:2:2 or 4:2:0 -HDCP 1.4 / 2.2自动切换功能
  • 内建CEA-861-F timing
  • 支持24 / 30 / 36位色深
  • ARC 音频回溯功能
  • 色域标准sYCC601 / Adobe RGB / Adobe YCC601 / xvYCC / ITU-R BT.2020
• DisplayPort 1.2a 信号模块 (选配)
  • 支持4K x 2K 60/50Hz输出
  • 点频率支持至600MHz
  • 1.62 / 2.7 / 5.4Gbps per lane
  • 1 / 2 / 4 Link - 2 Channel (L-PCM)
• EDID 读出/写入/比对/分析
• 支持图形动态位移功能 (Scrolling)
• 内建中国高清标准检测图像/3D/4K测试图像
• 使用者定义键(32 Key max)
• 单键快速功能键
• USB数据存取及控制接口
• 软件图形化操作编辑接口
• ESD保护电路

产品介绍

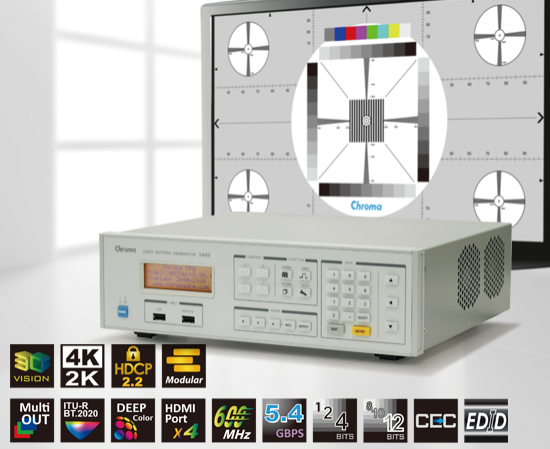

Chroma 2403可编程视频信号图形产生器，为针对数字视频信号接口检测应用专用机，提供高附加价值及低成本测试方案，内建高速绘图核心可提供各种分辨率显示设备标准检测信号与图像， 符合现今及未来各种多媒体显示器产业研发与测试应用需求。

本产品支持最新一代高解析多媒体数字影音传输接口如HDMI/DisplayPort等各式功能检测应用， 其主要特点：

支持4K x 2K 60Hz规格

2403内建高速绘图核心，输出信号最高可达600MHz带宽，支持UHD(Ultra High Definition) 4K x 2K@60Hz超高分辨率显示器检测应用。

模块化信号接口设计

输出采模块化界面设计，共有2个信号模块接口可依据检测应用选择，模块支持多信号端口同时输出能力，符合现今多输入端口显示设备测试应用。

HDMI 2.0检测功能(HDMI模块)

支持HDMI 2.0规范定义最高6Gbps TMDS信号输出(TMDS rate)与HDCP1.4 / 2.2数字内容保护检测功能，在色彩部分支持24, 30, 36位色深(RGB / YCbCr)与HDMI 2.0规范新定义YCbCr 4:2:0 信号取样格式输出，同时可提供高分辨率色彩标准ITU-R BT2020与HDCP 2.2 / ARC (Audio Return Channel) / CEC / EDID等检测功能。

DisplayPort 1.2a检测功能(DP模块)

支持DisplayPort 1.2规范定义最高HBR2(High Bit Rate 2, 5.4Gbps)带宽传输支持至4K x 2K 60Hz分辨率，并支持声音传输与3D/EDID等检测应用功能。

便利快速功能设定

内建或自建之内部执行程序 (Program) 可有效提升生产效率，提供使用者自行编辑USER KEY于特定测试中搭配复合功能使用，以节省测试时间， 提升生产效率。

Chroma 2403内建丰富的时序档案及多样化的图像选择，含标准静态、动态及图像滚动画面，可检验待测体特性响应、白平衡校正等，并具手动及自动之操作程序，同时支持弹性的模块化信号扩充接口可依据检测应用搭配选择，在软件部分VPG Master可支持自行编辑各种测试程序及参数，其简易操作接口及完整测试功能将可适用于所有视讯及相关产业之研究开发、生产测试或质量验证应用。
