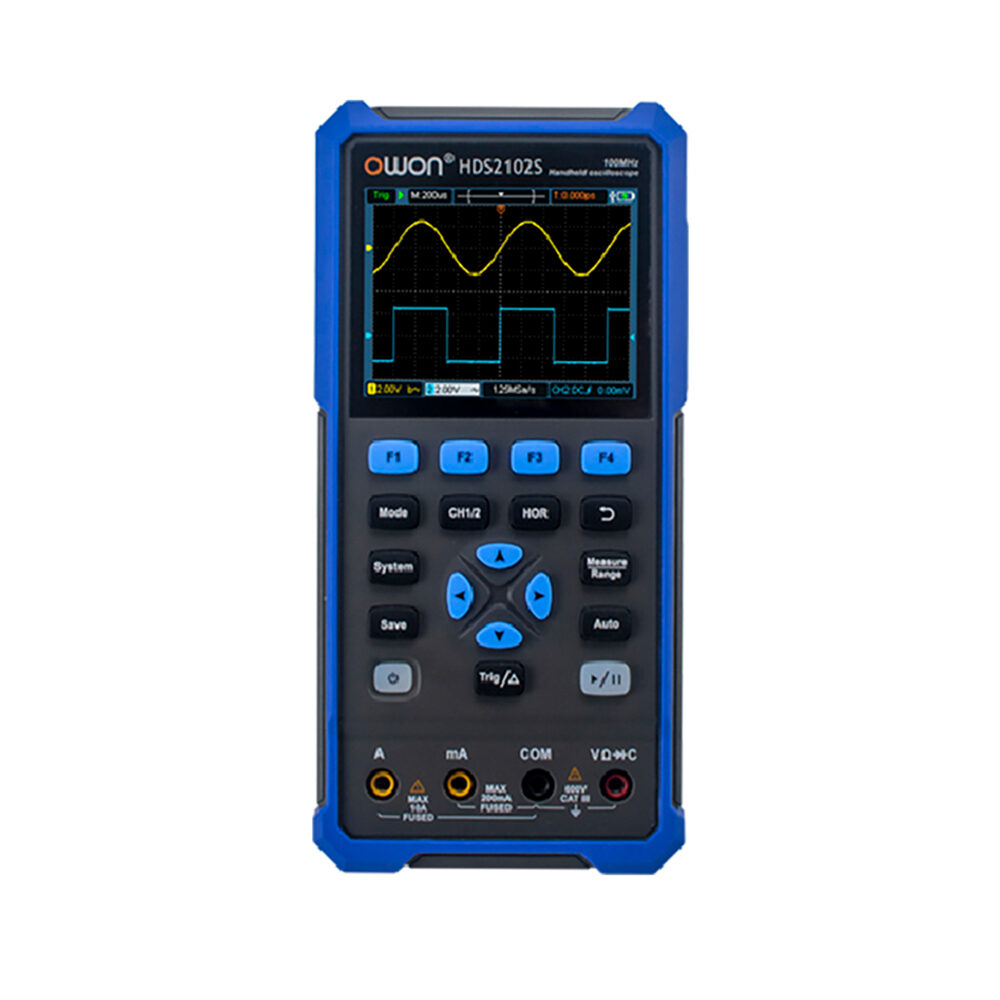

HDS200系列手持双通道多功能数字示波器
Model: HDS25(S) / HDS242(S) / HDS272(S) / HDS2102(S) / HDS2202(S)
用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
Specifications
产品亮点

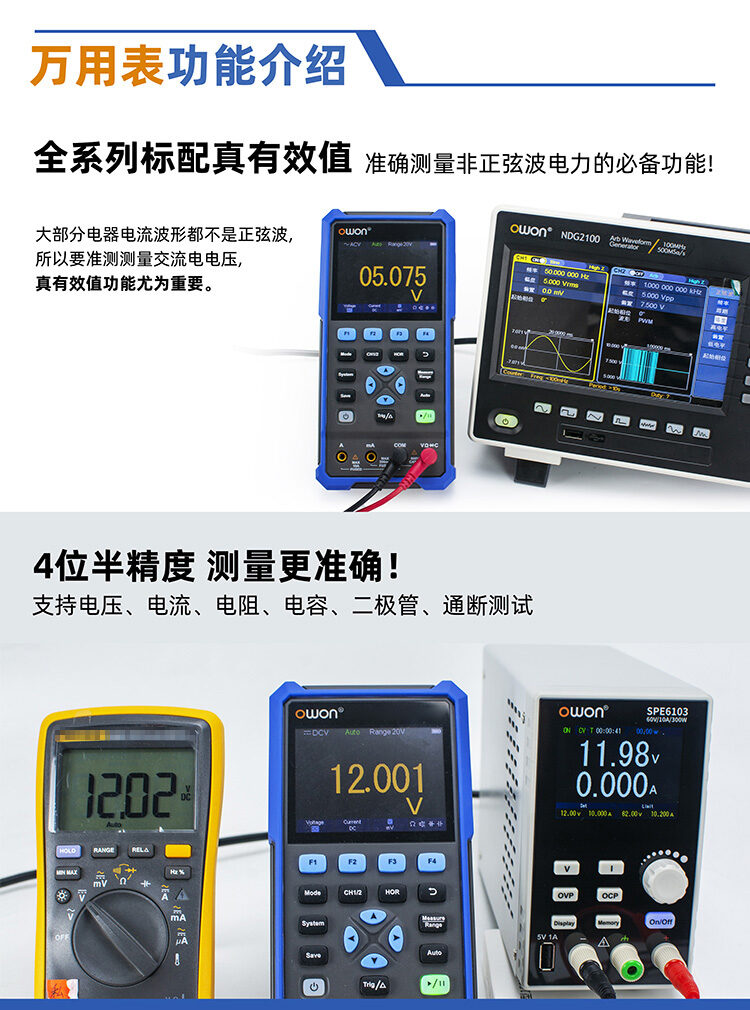

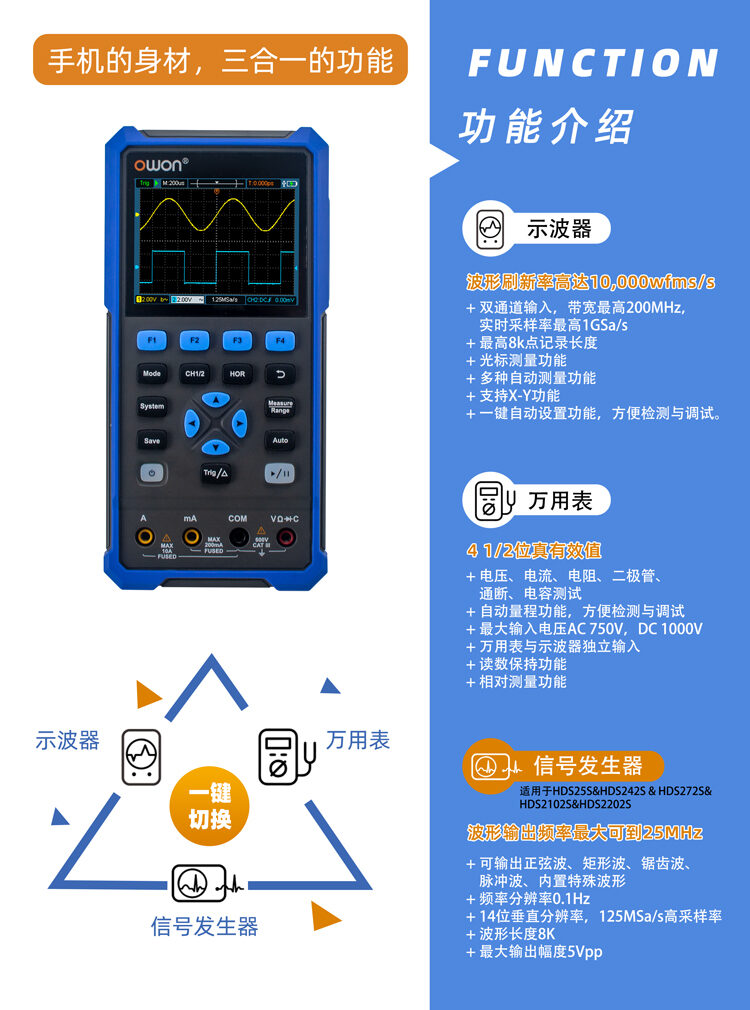

- 示波器+万用表+信号源多功能合一
- 3.5英寸高分辨率、高对比度的彩色液晶显示，适合户外环境使用
- 18650锂电池，综合功耗≤5W，可连续工作≥4小时

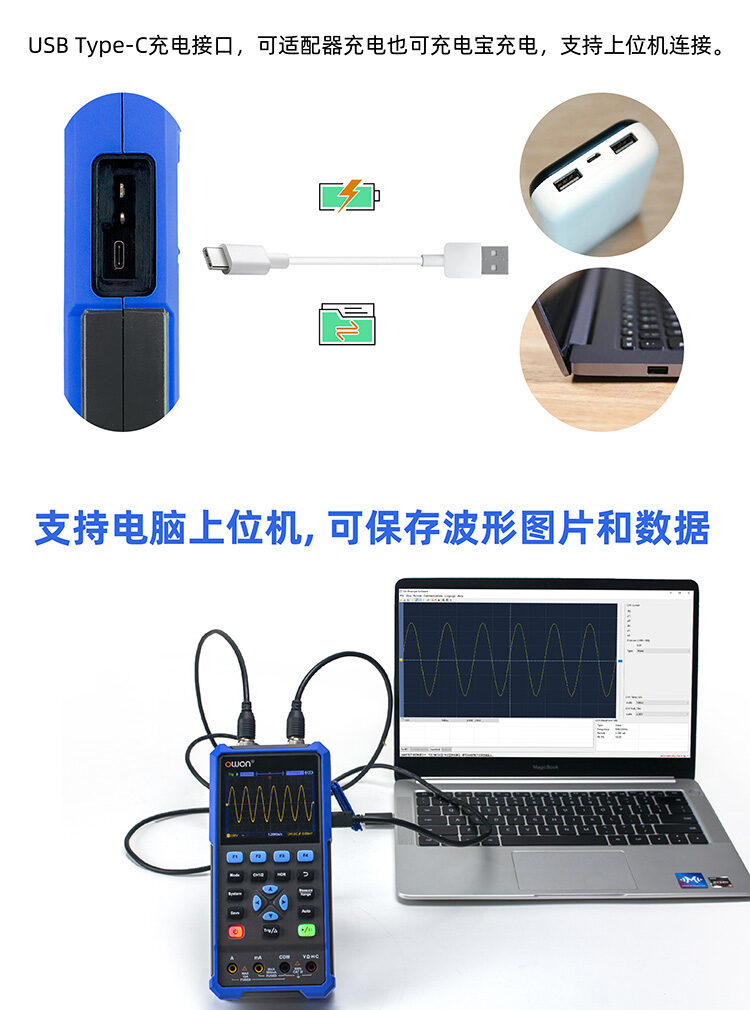

- USB Type-C接口，支持充电宝供电，支持上位机连接
- 自校准功能
- 支持SCPI通信功能，方便二次开发
产品介绍
HDS200 系列手持双通道数字示波器
技术参数
|
型号 |
HDS25(S) |
HDS242(S) |
HDS272(S) |
HDS2102(S) |
HDS2202(S) |
|
带 宽 |
25MHz |
40MHz |
70MHz |
100MHz |
200MHz |
|
通 道 |

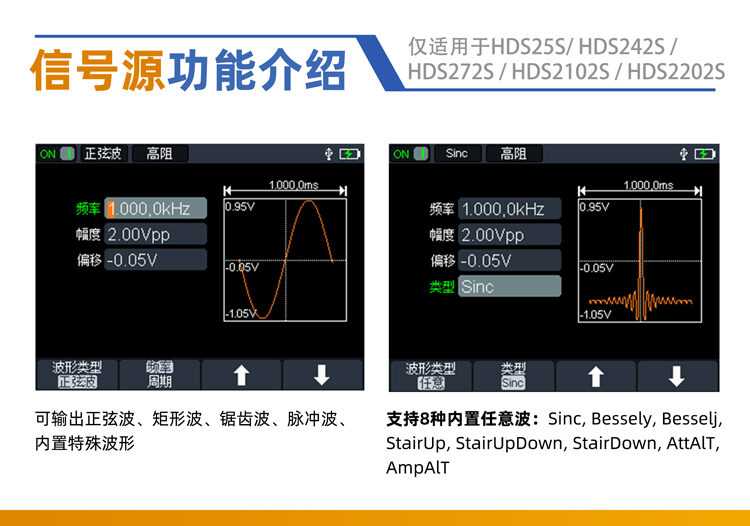

双通道或双通道+单通道信号源（带S机型） |
||||
|
实时采样率 |
250MSa/s |
500MSa/s |
1GS/s |
||
|
采样模式 |
正常、峰值采样 |
||||
|
存储深度 |
8K |
||||
|
显 示 |
3.5英寸LCD |
||||
|
波形刷新率 |
10000 wfrms/s |
||||
|
输入耦合 |
直流、交流、接地 |
||||
|
输入阻抗 |
1MΩ±2%，与16pF±10pF并联 |
||||
|
探头衰减系数 |
1X,10X,100X,1000X,10000X |
||||
|
最大输入电压 |
400V(DC+AC峰值、1MΩ输入阻抗)（10：1探头衰减） |
||||
|
带宽限制 |
20MHz |
||||
|
时基范围 |
5ns/div~500s/div，按1~2~5进制步进 |
2ns/div~1000s/div，按1~2~5进制步进 |
|||
|
垂直灵敏度 |
10mV/div~10V/div |
||||
|
垂直分辨率 |
8bit |
||||
|
低频响应 |
在 BNC 处为≤10Hz （-3db） |
||||
|
触发类型 |
边沿触发 |
||||
|
触发方式 |
自动、正常、单次 |
||||
|
触发电平 |
从显示屏中心开始±4 个分度 |
||||
|

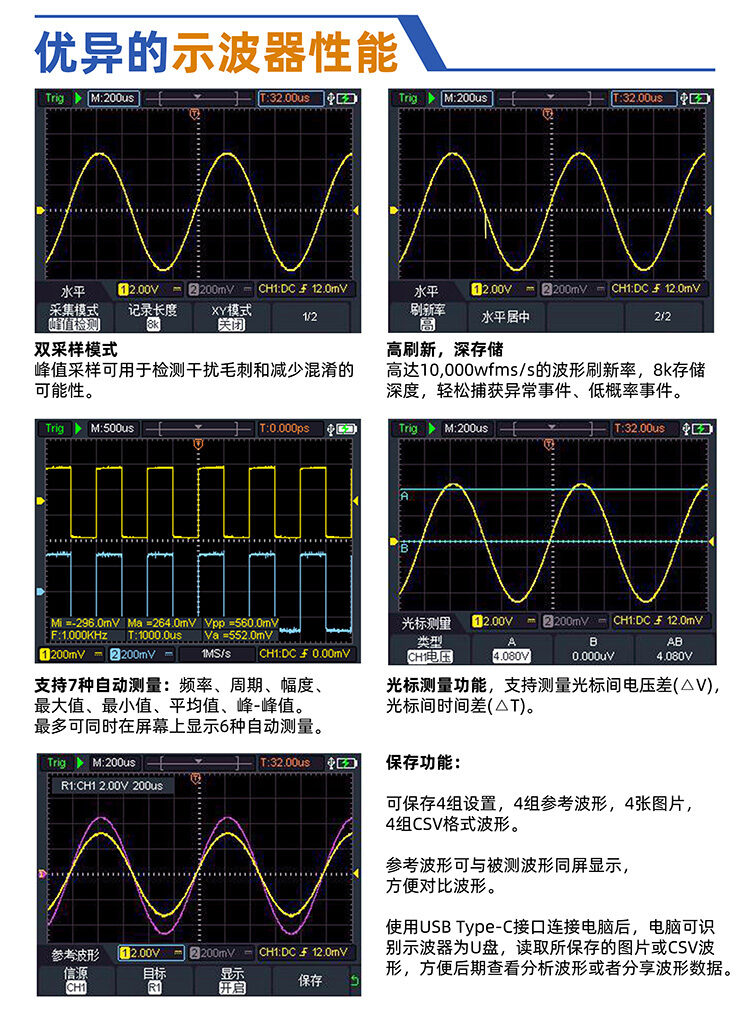

自动测量 |
频率、周期、幅度、最大值、最小值、平均值、峰-峰值、 |
||||
|
光标测量 |
光标间电压差（△V），光标间时间差（△T） |
||||
|
通信接口 |
USB TYPE-C |
||||
|
电 源 |
电源适配 / 电池 |
||||
标配附件
探笔校正笔
万用表测试表笔
USB数据线
软包
探笔
适配器
BNC转鳄鱼夹
产品说明书
