服务器直流转换器测试系统 Model 8000
Model: 8000
用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 8000 | 服务器Brick模块电源自动测试系统 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 62000P Series | 可程控直流电源供应器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 63200A series | 大功率可编程直流电子负载 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 63600 Series | 可编程直流电子负载 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 63202A-20-1000* | 超低压直流电子负载 20V/1000A/2kW *Call for availability | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 63202A-20-2000 | 超低压直流电子负载 20V/2000A/2kW | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
Wholesale prices are visible to designated member levels — Log in or Register to view. For bulk purchase, inquire online.
Specifications
产品介绍
在现代服务器、工作站和电信设备中常见的中间总线架构（IBA），其实是透过多种称为砖（Brick）的隔离式DC/DC转换器发挥功能。这些砖型转换器会提供较低的DC总线电压，让系统设计人员快速打造高效率、高密度、非隔离式负载点（POL）降压稳压器，以便驱动多种电子负载，例如系统板件上的微处理器、FPGA和ASIC。由于降压比更小，因此目前更容易打造POL稳压器。
该转换器模块的外形像一块砖，通常为标准尺寸（如 1/4 Brick、1/2 Brick、Full Brick），方便集成与替换。
主要特色

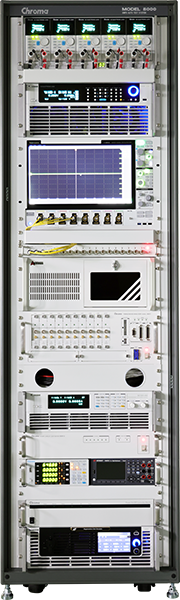

服务器直流转换器测试系统以Chroma 8000 ATS为基础客制化系统，为服务器主板上低压大电流DC/DC converter等Brick模块电源进行自动化测试验证，搭配Chroma 62000P、63200A、63600等量测设备，完成针对砖型模块电源产品的输入特性/输出效能测试、保护特性测试及PMBUS通讯测试等。有别于传统自动化测试软件，用户只需要确定测试条件和规格，即可以进行服务器砖型模块电源转换装置自动化测试，并在测试结束后立即产出测试报告。
服务器Brick模块电源测试项目

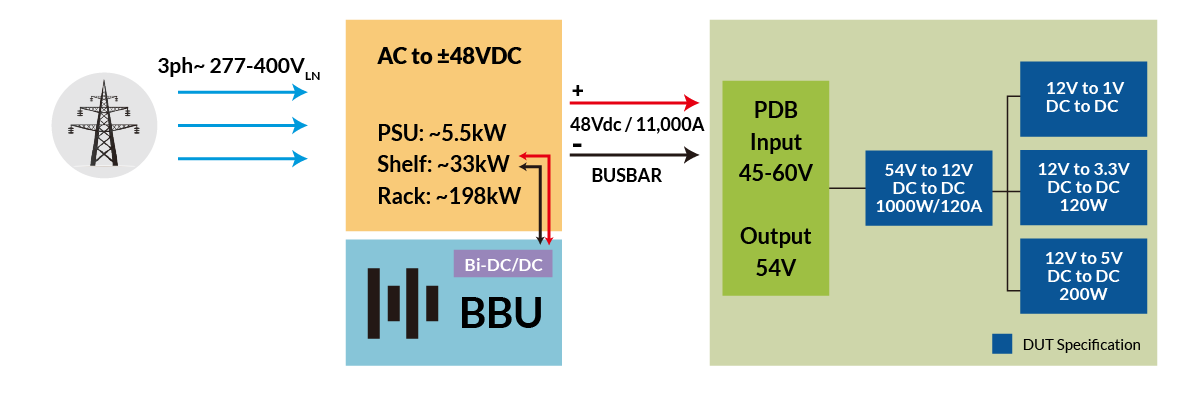

下图显示了数据中心服务器系统电源架构，电源供应单元（PSU）供给48Vdc进入服务器后，经由各式砖型模块电源转换12V/5V/3.3V/1.8V等储存装置、风扇、处理器所需电源电压，砖型模块电源具备低压大电流特性、适应处理器动态快速负载变化响应、PMBus通讯和电源监控，故砖型模块电源须满足高效能、高可靠性、数字控制的要求。
Chroma服务器直流转换器测试系统方案可根据用户测试要求，设计编程自动化测试项目与测试流程，能有效评估砖型模块电源在实际应用中的性能与可靠度，确保其满足高标准的运行需求。其测试项目内容涵盖输出效能（Output Performances）验证、输入特性（Input Characteristics）检测、稳定度测试（Regulation）检测输出稳定性、保护测试（Protection）、以及电源状态参数的PMBUS通讯测试。
输出效能
- 输出电压/电流测试
- 输出峰对峰噪声测试
- 效率测试
- 动态负载测试
输入特性
- 输入电压电流测试
- 输入电压缓升/降测
- 输入电流纹波
- 待机/无载输入电流量测
稳定度测试
- 输出负载变化稳定度
- 输入电压变化稳定度
- 综合稳定度测试
保护测试
- 过电流过功率保护
- 短路保护测试
其他测试
- PMBUS通讯测试

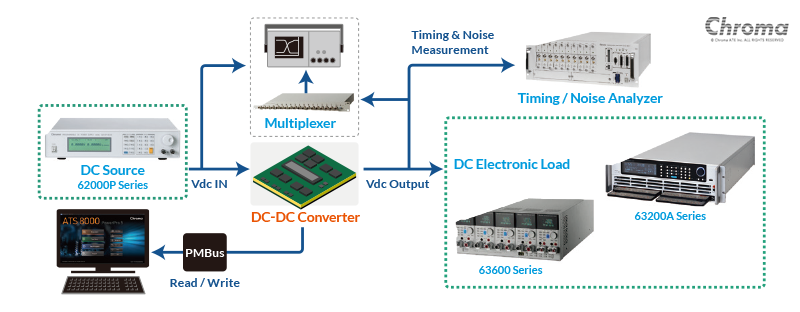

服务器主板上低压大电流DC/DC Converter等砖型模块电源规格种类多样，Chroma量测仪器设备具备完整系列型号，可依产品规格与测试需求，配置适当额定规格设备组成自动化测试系统，其相关电源转换装置测试系统架构与设备建议如下：
▲ 服务器主板低压大电流DC/DC砖型模块电源与测试设备建议
Chroma 8000测试系统包括广泛使用于业界的电源测试软件平台Power Pro，为使用者提供一个开放的软件架构，可自行选择硬设备及撰写测试程序，自动测试后判断PASS/FAIL，产生报表功能。
Chroma 8000兼容整合相关设备驱动程序与控制命令，当用户因产品规格变大需更换硬件测试设备时，已编程的测试项目与测试程序亦可沿用无须修改程序代码，实现ATE设备无感互换；Chroma具备丰富的电源测试经验，提供用户咨询与服务，解决用户内部人员异动测试平台无法继续维护修改痛点。

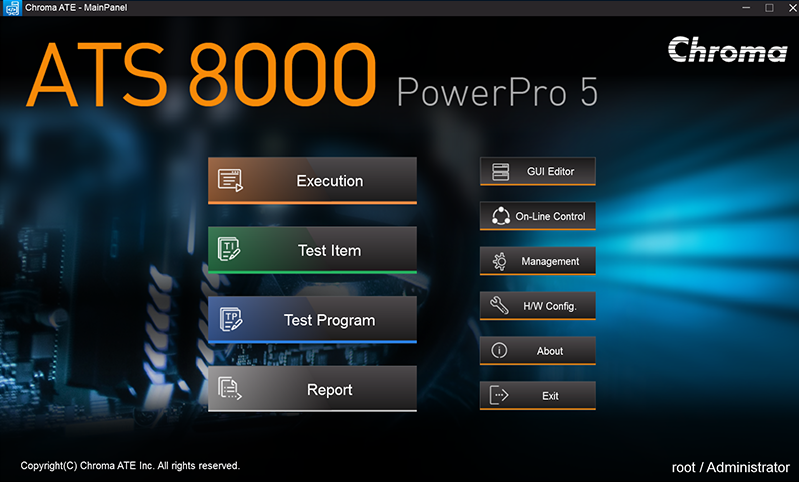

▲ 8000 ATS主画面

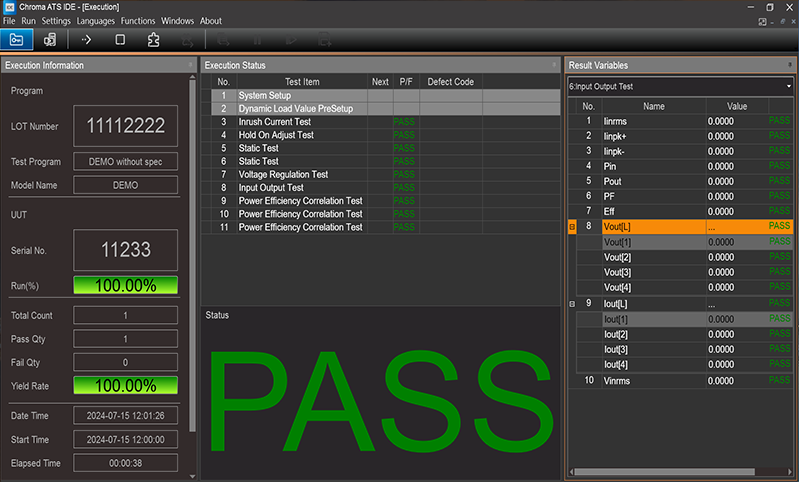

▲ Execution(GO/NOGO)运行

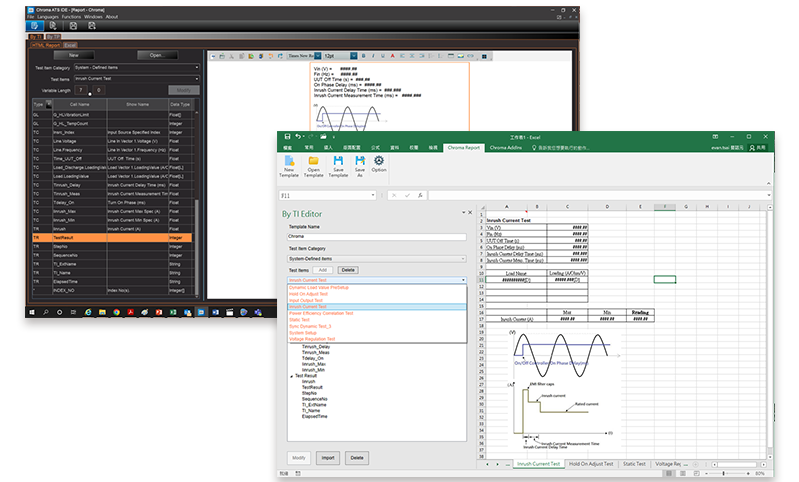

▲ 测试报告
型号规格
| 型号 | 规格说明 |
|---|---|
| 8000 | 服务器Brick模块电源自动测试系统 |
| 62000P Series | 可程控直流电源供应器 |
| 63200A series | 大功率可编程直流电子负载 |
| 63600 Series | 可编程直流电子负载 |
| 63202A-20-1000* | 超低压直流电子负载 20V/1000A/2kW *Call for availability |
| 63202A-20-2000 | 超低压直流电子负载 20V/2000A/2kW |
