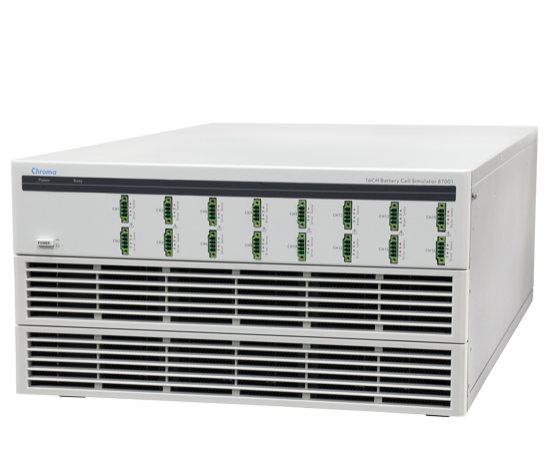

16通道电池芯模拟器 Model 87001

Name: 16通道电池芯模拟器 Model 87001
Brand: Chroma 致茂电子
SKU: 87001
Availability: InStock

型号：87001

分类国货精品 > Chroma 致茂 > 服务器电源&BBU测试 > 电池管理系统测试摘要 BMS电池管理系统测试电动工具产品生产测试全自动化测试 BMS自动测试用者安全测试符合主动平衡设计线路测试符合被动平衡设计线路测试 BMS功能性测试

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格型号价格

型号	规格/配置	单位	价格	批发价	备注
87001	16通道电池芯模拟器	—	登录可见	登录可见	官网规格，价格面议

价格与批发价对指定等级会员开放，登录或注册会员后可见；批量采购可在线询价。

规格参数

产品特色

操作模式：定电流/定电压
- 通道功率25W
- 信道电压5V(可串联)
- 通道电流5A(可并联)
双向电源设计
具备串联与并联共存功能
可模拟480节电池组串联的电池芯电源(240个电芯串联以及2个电芯并联)
高精准度电流、电压量测
每通道皆有4种电流档位可选择
具有均流设计，于并联操作模式下达到均流

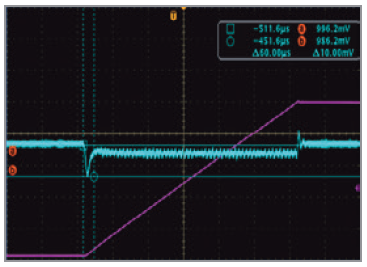

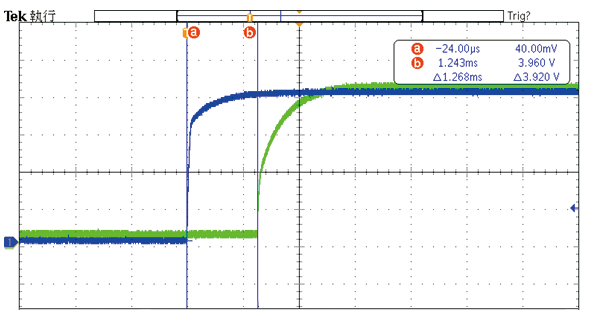

快速电压设定升/降速度：时间(1ms)

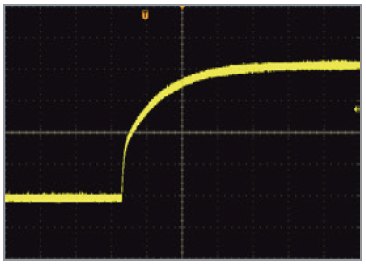

电流源模式下快速充电与放电间电流切换，过程不中断
低输出噪声
独立信道过电压、限电流及过温度保护功能
标准以太网络控制接口
CE认证

应用领域

BMS电池管理系统测试验证
电动工具产品生产测试

产品介绍

Chroma 87001电池芯模拟器是一款多通道、高精度、以及可程控的双向直流电源，同时具备电压源与电流源功能，可做为多通道的直流电源或电子负载使用。每一机台具备16个通道，透过软件接口可分别设定各通道的电压及电流。

87001电池芯模拟器可精准模拟锂离子电池芯，于可靠安全的环境下取代电池芯，测试电池管理单元(BMU)或子系统的电池芯量测单元(CSC)，适合应用于电动汽车及储能电池相关的领域。

87001模拟器可模拟480节电池组 (240S2P，电压<1,000V) 串联的电池芯电压隔离通道，借以模拟电池芯可吸收和提供能量的电源特性；同时具备电压和电流的量测监控能力，每通道提供0~5V的电压调节能力与0~5A的双向电流功能，通道间具备串联与并联功能，电流可依照通道数量并联增加。

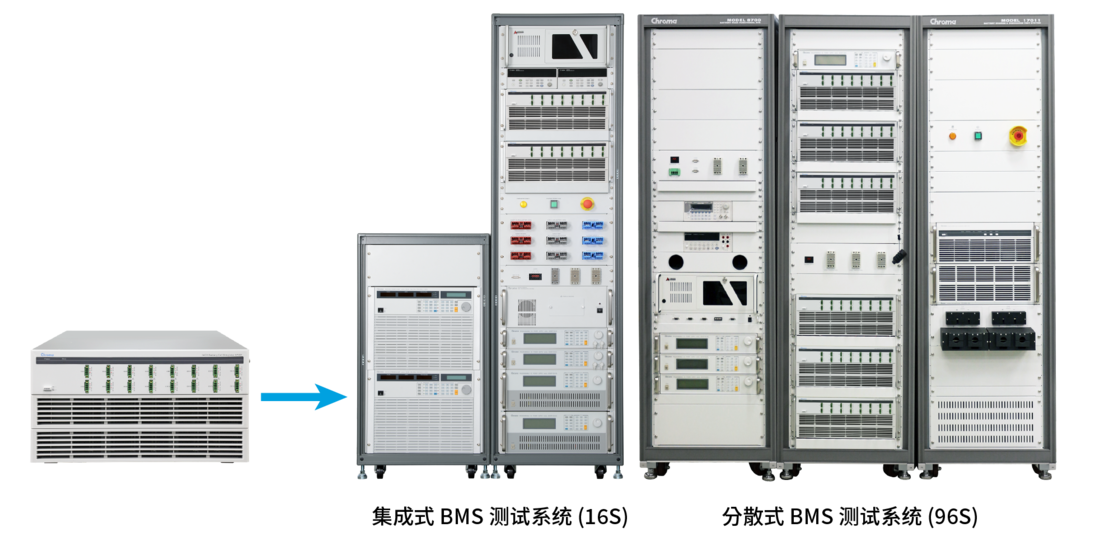

87001电池芯模拟器可针对独立架构的电池管理单元(BMU)，单独搭配软体介面使用；亦可针对主从架构的电池管理系统(BMS)，整合于BMS自动测试系统，进行全自动化的测试程序，迅速完成产品验证。

搭配客制化的Chroma BMS自动测试系统，87001模拟器可为每个电池芯提供温度传感器模拟，进行高精度的温度模拟，将每一电池芯温度状态传送给电池管理系统(BMS)进行测试。

Chroma 87001电池芯模拟器具备多种保护功能如：过电流保护(OCP)、过电压保护(OVP)、下限电压保护(UVP)、风扇异常进行保护(FANFail)、与输出回路补偿电压等，提供使用者安全的测试环境。

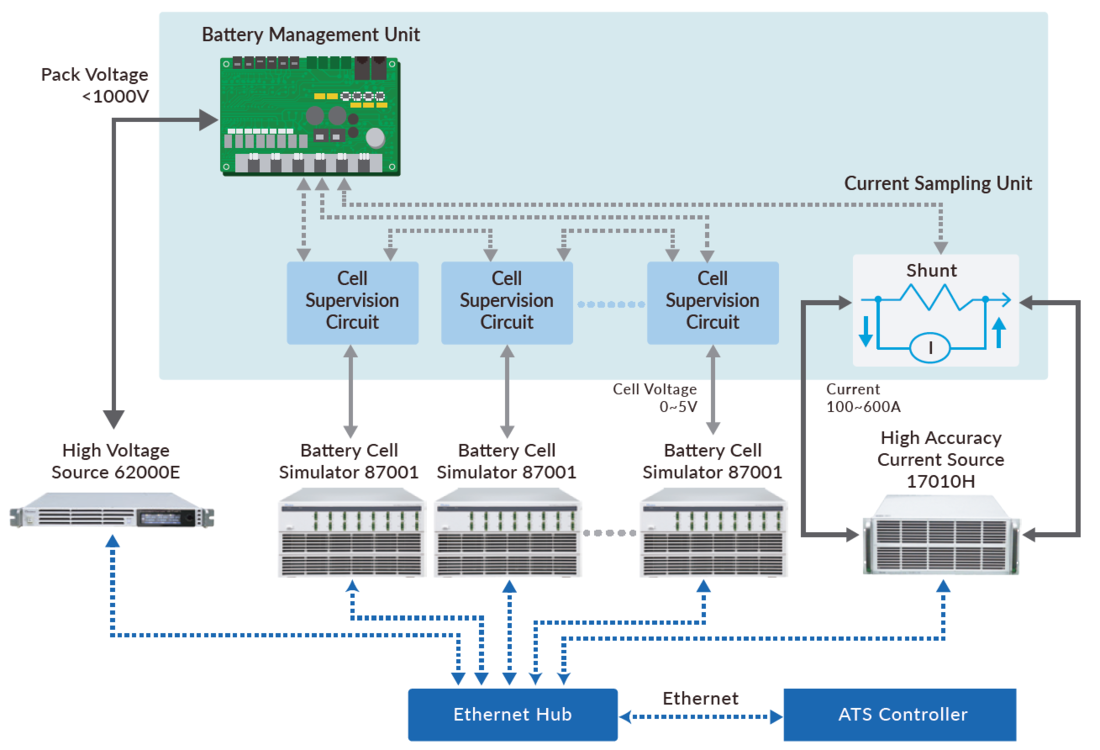

电池管理系统主从应用架构图

Chroma 87001电池芯模拟器可模拟多种电池芯的电流、电压、与温度变化，下图针对内建子系统量测单元的电池管理系统，显示将电池芯模拟器整合至BMS自动测试系统的示范架构图。

电池芯状态并联及串联操作模式

当用户需要超过16串电池芯时，可串连多台电池芯模拟器，支持台数上限为15台87001

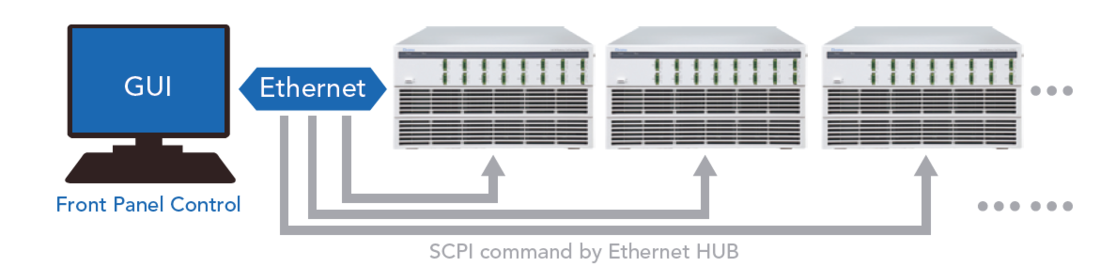

用户亦可透过Ethernet HUB独立连接各台87001，上层控制器在Ethernet频宽足够的状态下，进行远端同步控制应用，对多台87001同时下达电压调变命令，单台电压控制响应时间<10ms
硬件组态上限可配置240串2并 (电压<1,000V)，模拟器可支持通道串联与通道并联共存，并联状态时，电池芯模拟器具有自动均流设计

注：控制电压响应时间(相位延迟时间)=上层控制器命令发送时间+87001处理命令时间+电压上升/下降时间

精准电压/电流量测

Chroma 87001电池芯模拟器，提供电压源模式与双向电流源模式，内建16位元的高精密A/D转换器，电压量测精准度为±1mV (0.02%F.S.)，电压量测解析度则可达0.1mV。

针对主被动平衡设计的市场趋势，量测电流分为4档：0~9A (<500ms)、0~5A、0~500mA、0~250uA，其电流量测精准度达0.02%F.S.，0~5A档位 (可并联增加功率)精准度达±1mA，符合主动平衡设计线路的测试要求，电流量测解析度可达100uA；0~500mA精准度为±100uA (0.02%F.S.)，符合被动平衡设计线路的测试要求，电流量测解析度可高达10uA。除被动平衡设计的电流量测外，也可应用于BMS电路板，进行电池芯消耗电流量测 (一般消耗电流>10mA)。

可编程序列功能

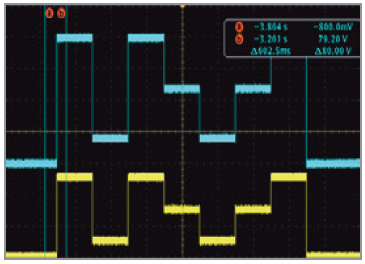

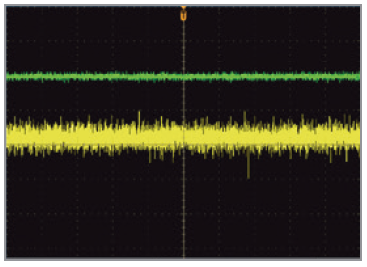

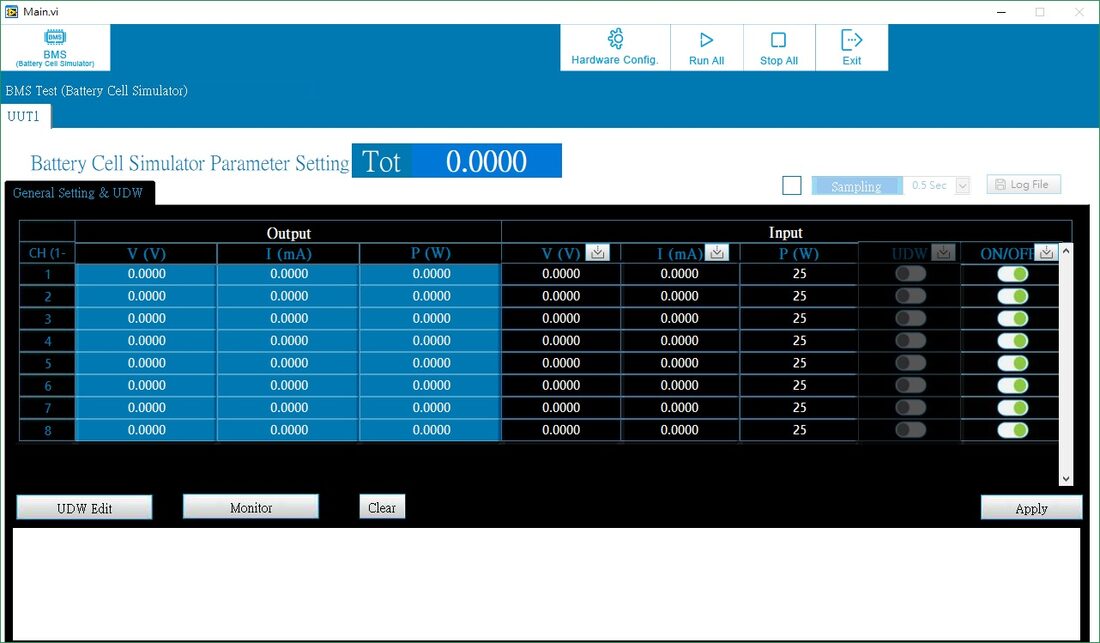

87001电池芯模拟器每单一机台为16通道，用户透过软件接口可分别设定各通道的电压、限电流状态，以程式控制输出电压上升与下降、通道间同步启动等设定；低输出杂讯的优势则真实呈现电池芯无涟波的直流特性，动态负载变化时，能迅速回馈给予稳定的直流输出，同时降低因负载变化产生之突波电压而损害待测物，对于非静态之产品或测试应用，皆能及时供应稳定的直流电压源。

Chroma 87001电池芯模拟器，提供高速、可编程动态双向负载模式，小于100us的负载变化能力，模拟各种不同的真实拉载电流波形。
