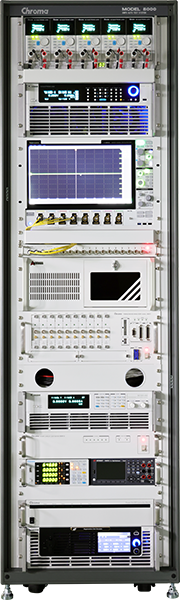

服务器电源PSU/Rectifier自动测试系统 Model 8000
型号：8000
用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 8000 | 服务器电源PSU/Rectifier自动测试系统 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 61500 Series | 进阶可编程交流电源 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 61800 Series | 回收式电网模拟电源 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 63200A Series | 大功率可编程直流电子负载 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 63600 Series | 可编程直流电子负载 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 80611 | 时序/噪声分析仪 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 80612 | 短路及过电压保护测试器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 62000P Series | 可程控直流电源供应器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 66200 Series | 数位功率表 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品介绍
AI服务器要能稳定工作，背后需依靠一个强大且稳定的电源供应器PSU。PSU是一个关键的组件，负责将来自电网的交流电（AC）转换为服务器电子组件所需的直流电（DC）。在OCP M-CRPS、ORV3的测试指南规范下服务器电源供应器须满足效能、高可靠性以及兼容性的要求。
2011年由英特尔（Intel）、Facebook（现Meta）、Rackspace及高盛创立Open Compute Project非营利组织，目前的主要成员有AMD、Dell、Google、HP、Intel、Meta、Microsoft等公司，主要目的是为了打造开放式数据中心硬件架构，制定机架式服务器电源供应器M-CRPS与ORv3 High Power Rack等电源模块规范。规范中强调数字化、高效率、高密度、小尺寸、高稳定度的要求，得到许多系统厂的认同，并为业界广泛采用。
主要特色
服务器电源PSU/Rectifier自动测试系统以Chroma 8000 ATS为基础客制化系统，专门针M-CRPS/ORV3服务器电源PSU（或称Rectifier）电源转换装置进行自动化测试验证，搭配Chroma 61500、61800、63200A、63600等量测设备，完成针对上述相关服务器电源产品的输入特性/输出效能测试、保护特性测试及PMBUS通讯测试等。有别于传统自动化测试软件，用户只需要确定测试条件和规格，即可以进行服务器电源转换装置自动化测试，并在测试结束后立即产出测试报告。
服务器电源转换装置测试项目与对应规范

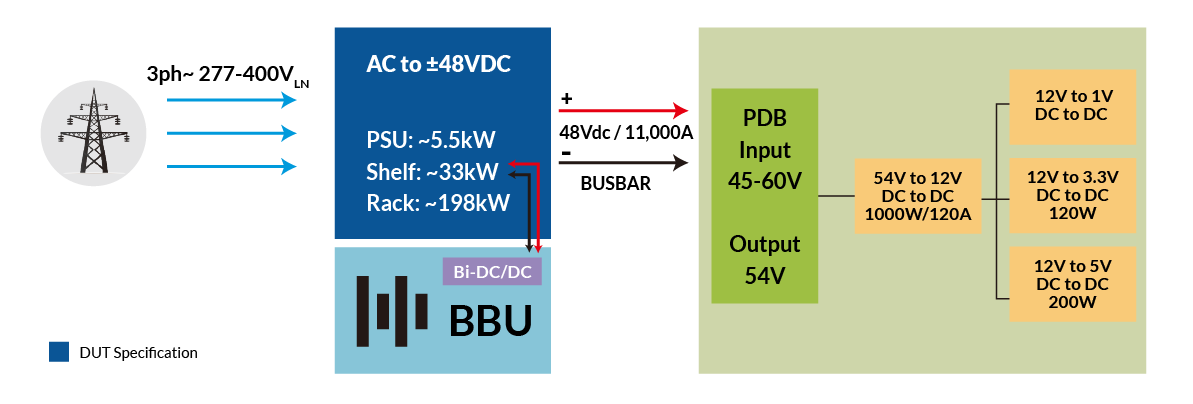

下图显示了数据中心服务器系统电源架构，电源供应单元（PSU）是服务器系统的电力核心，且需要复杂的系统架构包含冗余备援（Redundant）、热插入与PMS通讯和控制。在OCP M-CRPS、ORV3的测试指南规范下，服务器电源供应器须满足高效能、高可靠性以及兼容性的要求。
Chroma 服务器电源测试方案可根据OCP M-CRPS、ORV3测试指南的规范要求，设计编程自动化测试项目与测试流程，能有效评估服务器电源供应器在实际应用中的性能与可靠度，确保其满足高标准的运行需求。其测试项目内容涵盖输出效能（Output Performances）检测服务器电源的一般性能、输入特性（Input Characteristics）检测服务器电源输入参数、稳定度测试（Regulation）检测在输入电源和负载变化时的输出稳定性、时序及瞬时特性测试（Timing and Transient）量测开/关机时及各事件的时间、保护测试（Protection）触发电源供应器的保护电路与功能、以及服务器电源状态参数的PMBUS通讯测试。
输出效能
- 输出电流测试
- 输出峰对峰噪声测试
- 效率测试
- 过冲电压测试
- 待载开机测试
输入特性
- 输入浪涌电流测试
- 功率因子测试
- 输入电流谐波测试
- 输入频率缓升/降测试
- 输入电压失真仿真测试
稳定度测试
- 输出负载变化稳定度
- 输入电压变化稳定度
- 综合稳定度测试
时序及瞬时测试
- 开/关机时序测试
- 上升/下降时间测试
- 动态负载测试
- 160%突波负载测试
- 保护时间测试
保护测试
- 过电压保护测试
- 低电压保护测试
- 过电流过功率保护
- 短路保护测试
其他测试
- PMBUS通讯测试(I2C)
M-CRPS, ORV3服务器电源PSU规格范围广泛，Chroma量测仪器设备具备完整系列型号，可依产品规格与测试需求，配置适当额定规格设备组成自动化测试系统，其相关电源转换装置测试系统架构与设备建议如下：

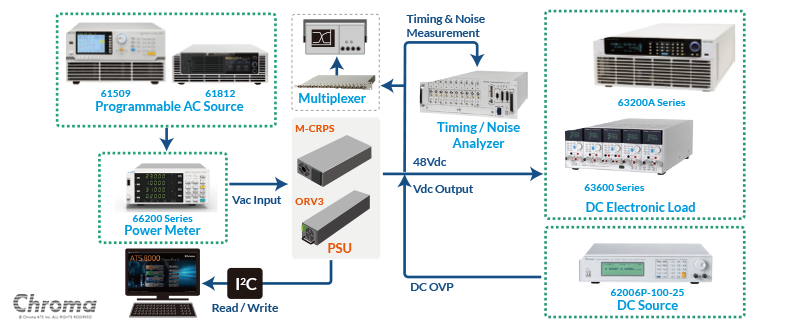

▲ M-CRPS和ORV3 PSU测试架构与测试设备建议
Chroma 8000测试系统包括广泛使用于业界的电源测试软件平台Power Pro，为使用者提供一个开放的软件架构，可自行选择硬设备及撰写测试程序，自动测试后判断PASS/FAIL，产生报表功能。
Chroma 8000兼容整合相关设备驱动程序与控制命令，当用户因产品规格变大需更换硬件测试设备时，已编程的测试项目与测试程序亦可沿用无须修改程序代码，实现ATE测试设备无感互换；Chroma具备丰富的电源测试经验，提供用户咨询与服务，解决用户内部人员异动测试平台无法继续维护修改痛点。

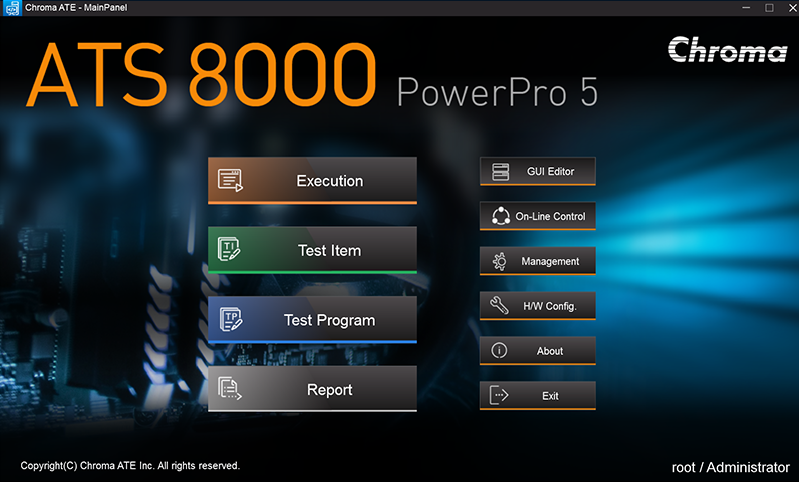

▲8000 ATS主画面

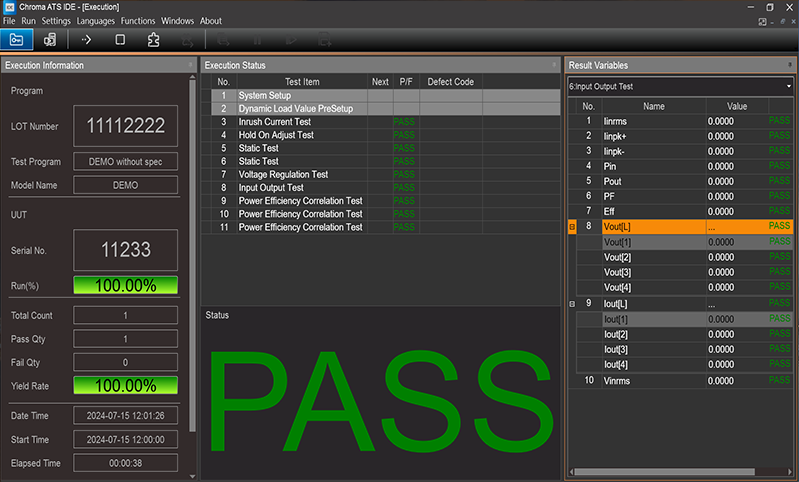

▲ Execution(GO/NOGO)运行

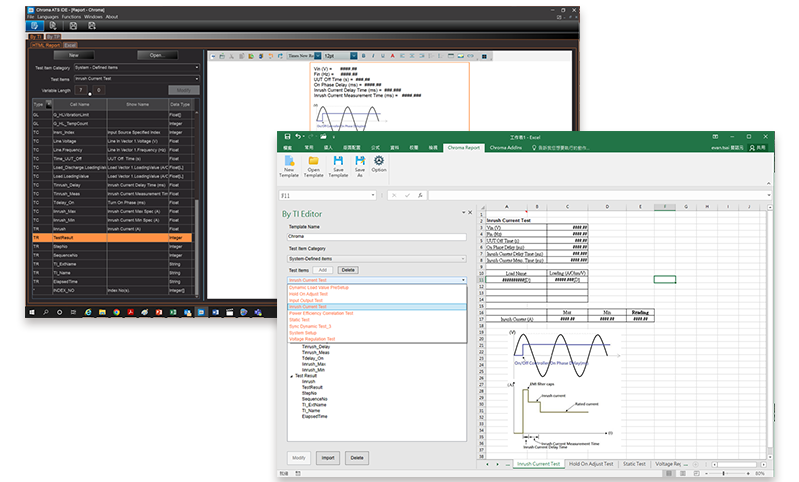

▲ 测试报告
型号规格
| 型号 | 规格说明 |
|---|---|
| 8000 | 服务器电源PSU/Rectifier自动测试系统 |
| 61500 Series | 进阶可编程交流电源 |
| 61800 Series | 回收式电网模拟电源 |
| 63200A Series | 大功率可编程直流电子负载 |
| 63600 Series | 可编程直流电子负载 |
| 80611 | 时序/噪声分析仪 |
| 80612 | 短路及过电压保护测试器 |
| 62000P Series | 可程控直流电源供应器 |
| 66200 Series | 数位功率表 |
