服务器电源Power Shelf自动测试系统 Model 8000
型号：8000
用途场景
规格型号价格
规格参数
产品介绍
ORV3（开放机架第三版）Power Shelf，在1OU的高度下可供应高达33kW高功率密度的电力输出，是一种专为数据中心和大型服务器架构设计的电源解决方案，用来集中管理和分配电力，透过开放式机架上的公共母线将电源分配给有效负载设备(IT设备)。Power Shelf支持高效能转换器（例如 80 PLUS 认证）以减少能源损耗。支持冗余设计，确保即使某个PSU模块故障热插入更换时，系统仍能稳定运行，提升可靠性。
主要特色
服务器电源Power Shelf自动测试系统以Chroma 8000 ATS为基础客制化系统，专门针对服务器电源Power Shelf自动化测试验证，搭配Chroma 61800、63200A、62000D、63700等能源回收式系列产品与量测设备，完成服务器电源Power Shelf的输入特性/输出效能测试、保护特性测试及PMBUS通讯测试等。有别于传统自动化测试软件，用户只需要确定测试条件和规格，即可以进行服务器电源Power Shelf自动化测试，并在测试结束后立即产出测试报告。
服务器电源转换装置测试项目与对应规范

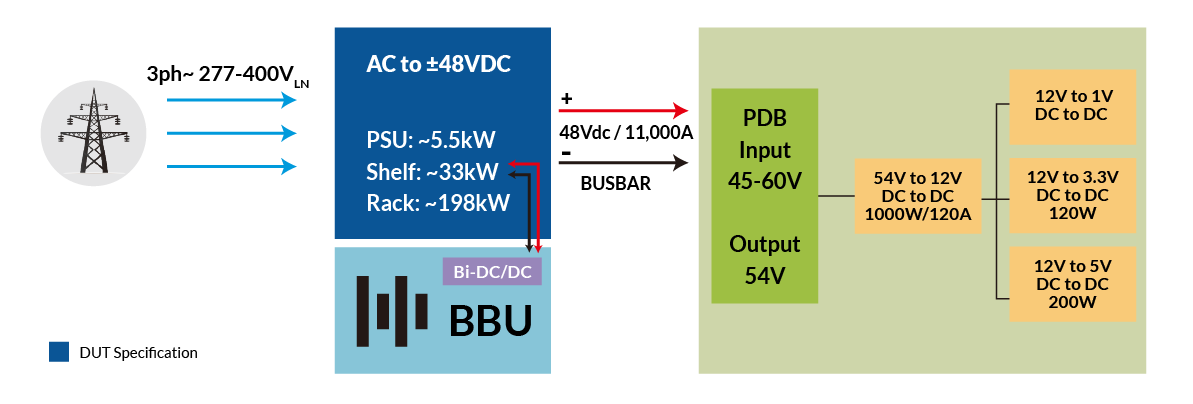

下图显示了数据中心服务器系统电源架构，电源供应单元（PSU）是服务器系统的电力核心，ORV3规范一个Power Shelf可并联6颗PSU，主要用来为多台服务器提供集中式的电源管理和分配。它的主要功能包括电力供应、冗余设计、热插入能力以及监控电源状况。在OCP ORV3的测试指南规范下，须满足高可靠性以及兼容性的要求。
Chroma服务器电源测试方案可根据OCP ORV3测试指南的规范要求，设计编程自动化测试项目与测试流程，能有效评估服务器电源供应器在实际应用中的性能与可靠度，确保其满足高标准的运行需求。其测试项目内容涵盖输出效能（Output Performances）检测服务器电源的一般性能、输入特性（Input Characteristics）检测服务器电源输入参数、稳定度测试（Regulation）检测在输入电源和负载变化时的输出稳定性、时序及瞬时特性测试（Timing and Transient）量测开/关机时及各事件的时间、保护测试（Protection）触发电源供应器的保护电路与功能、以及服务器电源状态参数的PMBUS通讯测试。
针对长时间老化烧机测试可配置63700能源回收式直流电子负载，亦能将烧机测试输出的电能回馈至电网，为用户节省功率转换测试用电成本，同时又符合节能净零减碳永续经营趋势。
输出效能
- 输出电流测试
- 输出峰对峰噪声测试
- 效率测试
- 过冲电压测试
- 待载开机测试
输入特性
- 输入浪涌电流测试
- 功率因子测试
- 输入电流谐波测试
- 输入频率缓升/降测试
- 输入电压失真仿真测试
稳定度测试
- 输出负载变化稳定度
- 输入电压变化稳定度
- 综合稳定度测试
时序及瞬时测试
- 开/关机时序测试
- 上升/下降时间测试
- 动态负载测试
- 160%突波负载测试
- 保护时间测试
保护测试
- 过电压保护测试
- 低电压保护测试
- 过电流过功率保护
- 短路保护测试
其他测试
- PMBUS通讯测试(CAN)

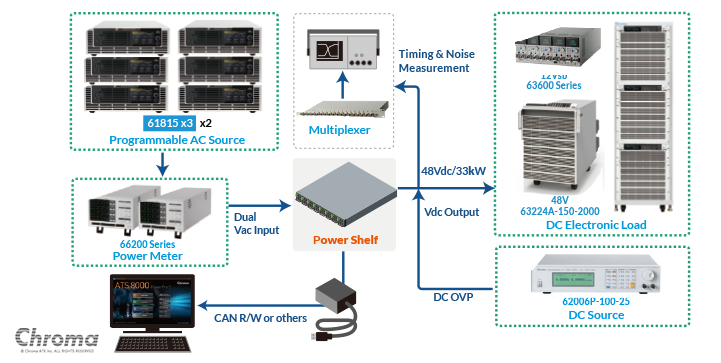

服务器电源Power Shelf规格范围广泛，Chroma量测仪器设备具备完整系列型号，可依产品规格与测试需求，配置适当额定规格设备组成自动化测试系统，其ORV3 Power Shelf测试架构与测试设备建议如下：
Chroma 8000测试系统包括广泛使用于业界的电源测试软件平台Power Pro，为用户提供一个开放的软件架构，可自行选择硬设备及撰写测试程序，自动测试后判断PASS/FAIL，产生报表功能。
Chroma 8000兼容整合相关设备驱动程序与控制命令，当用户因产品规格变大需更换硬件测试设备时，已编程的测试项目与测试程序亦可沿用无须修改程序代码，实现ATE测试设备无感互换；Chroma具备丰富的电源测试经验，提供用户咨询与服务，解决用户内部人员异动测试平台无法继续维护修改痛点。

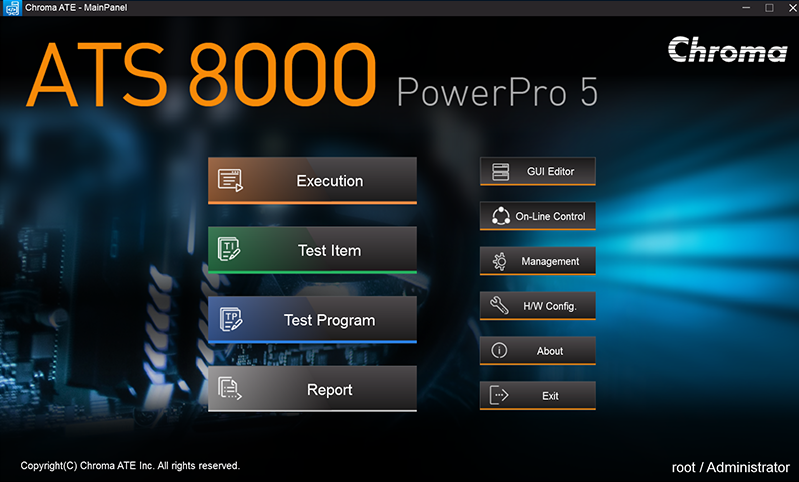

▲ 8000 ATS主画面

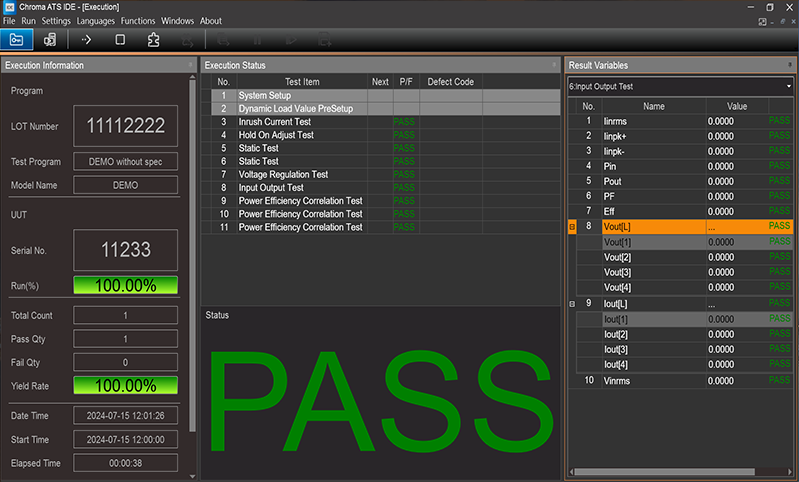

▲ Execution(GO/NOGO)运行

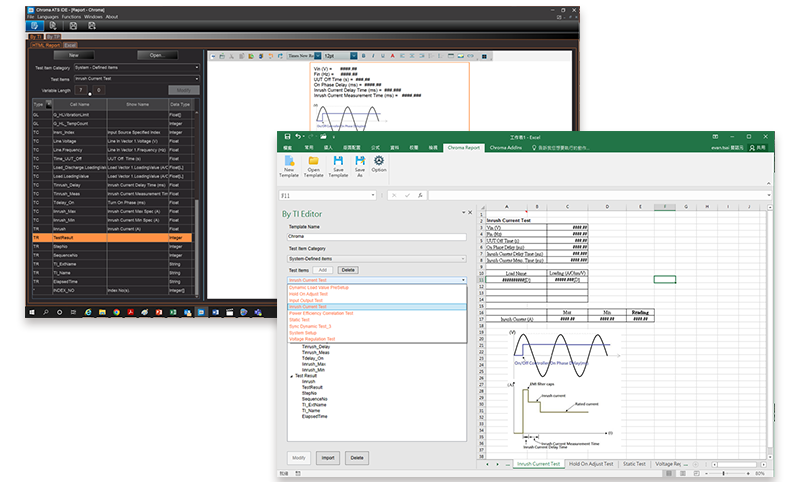

▲ 测试报告
型号规格
| 型号 | 规格说明 |
|---|---|
| 8000 | 服务器电源Power Shelf自动测试系统 |
| 61800 Series | 回收式电网模拟电源 |
| 63200A Series | 大功率可编程直流电子负载 |
| 63600 Series | 可编程直流电子负载 |
| 63700 Series | 能源回收式直流电子负载 |
| 66200 Series | 数位功率表 |
