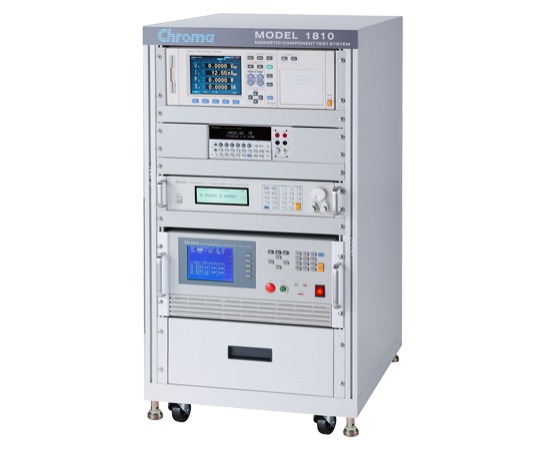

磁性组件测试系统 Model 1810
型号：1810
分类
国货精品
> Chroma 致茂
> 通用测试解决方案及其他
> 被动元件测试
> 被动元件自动测试系统
摘要
用户在做磁性组件材料开发分析 也可测试
用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
规格型号价格
规格参数
产品特色
- 高频弦波电压：20kHz~1MHz
- 直流重叠电流 (最大60A)
- 磁性组件功率损失侦测
- 磁性组件温度侦
- 软件控制支持
- 可依客户需求提供对应模块
产品介绍
Chroma 1810为针对磁性组件在功率消耗与温度影响关系所开发的测试设备，其具有直流电流源，可测试磁性组件的铜损损失；亦具有交流电压源，可测试磁性组件之铁损损失。铜损与铁损为造成磁性组件温度上升的主要因素，温度过高会影响磁性组件之感量。质量粗劣的磁性组件之功率消耗较大，而其感量可能会随着温度上升而会较大幅度的下降，在应用上较容易发生电气异常现象，为高风险的产品。
Chroma 1810可同时提供交直流电源来测试磁性组件，透过温度计来量测其温度，并利用高频功率表来量测磁性组件在不同频率的功率损失，提供用户在做磁性组件材料开发分析使用，也可测试同一感量的组件在不同电气条件环境下所呈现的电气反应。Chroma 1810可配合软件来做长时间纪录磁性组件的温度变化与消耗功率，简易方便的操作可节省人力，且测试结果报告可作为分析的依据。Chroma 1810为分析磁性组件的最佳平台。
>型号规格
| 型号 | 规格说明 |
|---|---|
| 1810 | 磁性组件测试系统 |
| A118016 | 高频升压模块 250V/2A max. |
| A118037 | 高频升流模块 33V/30A max. |
| HF AC Tester | 可程式高频交流测试器：Model 11802, 11803 |
| DC Source | 可程控直流电源供应器：Model 62012P-80-60 |
