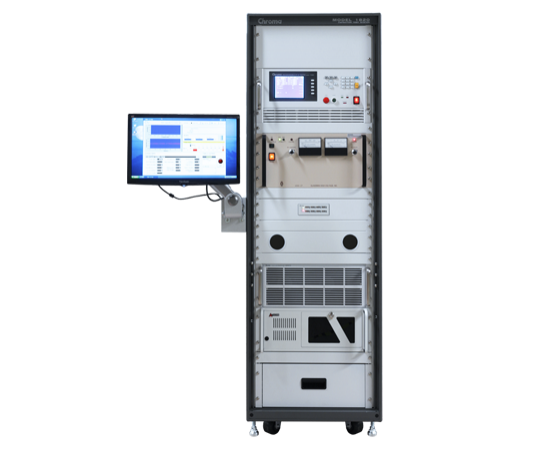

电容测试系统 Model 1820
型号：1820
分类
国货精品
> Chroma 致茂
> 通用测试解决方案及其他
> 被动元件测试
> 被动元件自动测试系统
摘要
电容组件耐久性与温升测试 电容组件耐电流测试 依客户需求客制测试 验证分析 控制软件可以测试 自动增减交流电流与切换测试 研发端检测 质量审核检测
用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 1820 | 电容测试系统 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 11805 | 可程式高频交流测试器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 11200 | 直流电压源 (800V) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 51101-8 | 温度/多功能记录器 8CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A118015 | 高频升流模组 最大33V/30A | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A118018 | 高频升压模组 最大1kV/1A | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A118034 | 高频升压模组 最大2.5kV/400mA | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品特色
- 高频弦波电流：1kHz~20kHz、10kHz~200kHz
- 直流重叠电压：最高5000V
- 电容组件耐久性与温升测试
- 电容组件耐电流测试(频率扫描)
- 软件控制支持
- 可依客户需求客制测试模块
产品介绍
塑料膜电容具有比电解电容更高的耐压与更低的等效串联电阻，优良的寿命特性让它主要应用于PV、EV、风力发电等绿能产业。其应用于电路上时，高频的大电流会使电容温度上升，缩减其使用寿命，若是在内部电路与结构上未具有良好的耐电流与散热设计，甚至会造成电容烧毁。因此在实际工作条件下观察电容的温升特性，是最适合评估塑料膜电容产品耐久性与信赖性的方式，也是电容生产厂商对于产品必须具备的验证分析能力。
Chroma 1820可以提供直流高压与高频交流电流叠加的测试环境，直流电压可达5kV，交流电流频率从1kHz到20kHz/10kHz到200kHz，最大输出功率可达1kVA/2kVA，并透过8信道温度记录器来进行多点温度的精准量测；除了标准的测试模块可供选购外，针对大电流测试应用的需求，也提供客制模块的评估与设计服务；专为此系统开发的控制软件可以进行测试条件的设定、量测数据的记录与报表的输出，还可透过实时温度曲线的显示反应产品的温升变化。
Chroma 1820藉由软件的功能设计，除了可根据使用者设定的测试条件进行长时间的温升测试外，还可以依产品的温升状态，自动增减交流电流与切换测试频率，以评估在不同应用频率下其最大的耐电流值。不论是对于产品研发端的特性改良评估或是进料端的质量审核检测，Chroma 1820都是进行电容组件耐久性与信赖性分析的最佳平台。
>型号规格
| 型号 | 规格说明 |
|---|---|
| 1820 | 电容测试系统 |
| 11805 | 可程式高频交流测试器 |
| 11200 | 直流电压源 (800V) |
| 51101-8 | 温度/多功能记录器 8CH |
| A118015 | 高频升流模组 最大33V/30A |
| A118018 | 高频升压模组 最大1kV/1A |
| A118034 | 高频升压模组 最大2.5kV/400mA |
