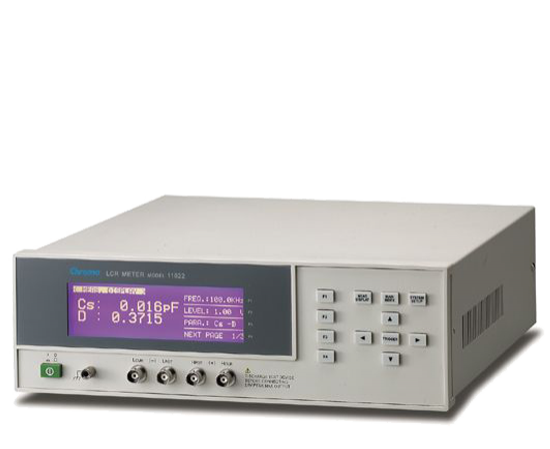

LCR表 Model 11022/11025
型号：11022
分类
国货精品
> Chroma 致茂
> 通用测试解决方案及其他
> 被动元件测试
> LCR表/自动变压器测试系统
摘要
变压器测量 双频测试 变压器综合测试 A110234高频测试
用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 11022 | LCR表 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 11025 | LCR表 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A110211 | 零组件测试盒 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A110212 | 零组件远程测试盒 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A110232 | 4 BNC测试线#18 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A110234 | 高频测试线 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A110236 | 19吋机框耳架 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A110239 | 四端SMD电解电容测试盒 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A110242 | 电池ESR测试治具 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A110244 | 高容量电容测试治具 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A113012 | 真空产生器 (搭配A132574使用) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A113014 | 真空汞浦 (搭配A132574使用) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A132574 | SMD Power Choke测试治具 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A133004 | SMD 测试盒 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A133019 | BNC测试线2M (单边开放) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A165009 | 4 BNC测试线含探棒 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品特色
- 直流电阻(DCR)互感(M)圈数比(Turns Ratio)等变压器测量参数之量测功能(11025)
- 测试频率：50Hz, 60Hz, 100Hz, 120Hz, 1kHz, 10kHz, 20kHz, 40kHz, 50kHz, 100kHz
- 基本量测准确度：0.1%
- 高速量测：21ms (测试频率≧100Hz)
- 可与Agilent 4263B LCR表IEEE-488控制接口兼容
- 4种输出阻抗模式选择，量测结果可比对各知名厂牌之LCR表
- 0.01mΩ高分辨率及0.3%高准确度达到100mΩ的测试范围，提供大容量、低电感等低阻抗零件之的精准量测
- 可调整直流重叠电流至最大200mA(固定输出阻抗25Ω)，适用于各式通讯变压器及小功率电感器之直流重叠电流电感检测(11025)
- 直流重叠电流源(1320)直接控制功能
- 大型LCD显示(240x64点矩阵)，容易操作
- 0.01mΩ~99.99MΩ及4½位数的分辨率
- 双频测试功能，可提供电解电容、塑料电容、MLCC等品保与自动化生产双频测试应用
- 具重叠比较器
- 具分类计数功能
- 具比较良品/不良品警示声响判定功能
- 50组内部仪器设定可供储存及呼叫
- 可设定HANDLER接口触发端(正缘/负缘)
- 测试位准监视器功能
- 标准的GPIB与HANDLER接口
- 标准的RS232接口，为提供自动化机械PLC联机等应用
- 开路归零、短路归零、加载校正功能
- LabView® 驱动程序
产品介绍
11022/11025 LCR表是被动组件量测仪器，适用于被动组件自动化制造工厂或电子工厂进料检验。11022 LCR表21ms的高速量测及0.1%的准确度，符合高速生产的要求；8/99级分类计数功能、不良品判定及50组内部仪器设定储存及呼叫功能，完全符合生产线操作简易的要求；四种阻抗输出模式选择，量测结果比对各家LCR表，取得一致性的量测标准；低阻抗之快速精准量测能力更是大容量、低电感等低阻抗零件自动化生产设备之最佳选择，11025并可调整直流重叠电流，适用于各式通讯变压器及小功率电感器之直流重叠电流电感检测。
11025 LCR表另具有直流电阻(DCR)、互感(M)、圈数比(Turns Ratio)等变压器测量参数之量测功能，适用于变压器综合测试之自动化设备。
>型号规格
| 型号 | 规格说明 |
|---|---|
| 11022 | LCR表 |
| 11025 | LCR表 |
| A110211 | 零组件测试盒 |
| A110212 | 零组件远程测试盒 |
| A110232 | 4 BNC测试线#18 |
| A110234 | 高频测试线 |
| A110236 | 19吋机框耳架 |
| A110239 | 四端SMD电解电容测试盒 |
| A110242 | 电池ESR测试治具 |
| A110244 | 高容量电容测试治具 |
| A113012 | 真空产生器 (搭配A132574使用) |
| A113014 | 真空汞浦 (搭配A132574使用) |
| A132574 | SMD Power Choke测试治具 |
| A133004 | SMD 测试盒 |
| A133019 | BNC测试线2M (单边开放) |
| A165009 | 4 BNC测试线含探棒 |
