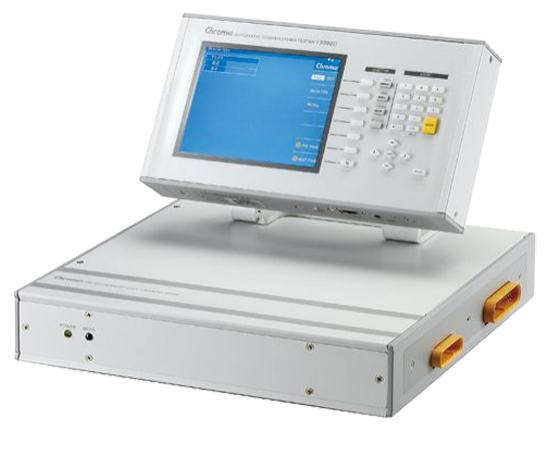

自动变压器测试器 Model 13350

产品特色

• 测试频率20Hz~200kHz / 20Hz~1MHz
• 结合量测单元与扫描测试盒，降低长配线造成的损失，提升量测精度
• 支援比流器(C.T.)量测治具
• 支持80信道扫描盒
• USB储存接口
• 10/100LAN/ USB-H界面(选配)
• 内建100mA重叠电流(RJ-45)
• 测试频率、电压、速度个别设定
• 不良判定锁住功能(Fail Lock)
• 自动量测功能(Auto Test)
• 同时具备外部标准检测与20信道扫描量测
• 降低漏感(Lk) 二次测短路的线路损失
• 各测项都可任意选择短路脚位
• 支持简体中文
• RS232接口兼容SCPI指令(标配)
• GPIB通讯接口(选配)

产品介绍

Chroma 13350新一代的自动变压器测试器，藉由多年市场经验与成果累积，除了保留旧款3250原有的优点之外，更增加许多新的功能。包含结合量测单元与扫描测试盒，降低长配线造成的损失，提升量测精度、支持比流器(C.T.)量测治具、支持80 /20信道扫描盒、USB设定参数储存接口、LAN通讯接口、测试频率/电压/速度个别设定、不良判定锁住功能(Fail Lock)、自动量测功能(Auto Test)等，解决目前变压器产业因产能，产线人为错误以及产品质量所带来烦恼。

例如：为减少产线人为错误，13350 Fail Lock功能，能将量测完毕的不良待测物锁住，防止意外流出。为缩短操作放置时间，13350 Auto Test功能可不需按下触发键，直接进行量测。为提升量测速度，13350采取双CPU设计，同时处理量测及显示单元，加快处理速度。

13350误差补偿功能，针对每信道独立做OPEN/ SHORT，解决由于不同的治具线路配置会产生不同的线路误差。

13350可提供20Hz~200kHz / 20Hz~1MHz测试频率。在变压器扫描测试项目上，涵盖各式变压器之低压测量参数，包含电感量(L) 、漏感量(Lk) 、圈数比(Turn-Ratio) 、直流电阻(DCR) 、阻抗(Z) 、 线圈间容量(C) 、质量因素(Q) 、串联等效电阻(ESR)、出脚短路检查(PS) 、绕线相位(PH) 、平衡(Balance)。

• A133502 20信道扫描测试盒
  13350采用分离式显示屏，使量测单元与20信道扫描盒直接结合不需使用连接线， 减少线路所产生的损失以及提升量测精度。此外，20信道扫描盒同时具备外部标准检测功能，不需任何拆卸动作，可直接进行验证测试。
• A133505 80信道扫描测试盒
  13350搭配80信道扫描盒，提供三种不同应用。
  (1) RJ-45 & LAN Filter测试解决方案，一次最多可测试80脚位。
  (2) 变压器快速自动化解决方案，可将四个变压器放在一个载盘，同时进行扫描测试。
  (3) 岛型生产线规划，提供一个分时多任务模块，有效提高设备家动率。
• A133506 比流器 (C.T.) 测试治具
  13350搭配A133506比流器(C.T.)测试治具，直接将C.T.放入，即可量测圈数比、电感值及直流电阻三种参数，提供使用者便利又快速的测试方式。
